Havuz Ayarları
Havuz Ayarları komutu ile kot, çizim, materyal seçimi, statik materyal, havuz derinliği, duvar kalınlığı gibi ayarlarına ulaşılır.
Havuz Ayarları Diyaloğunun Yeri

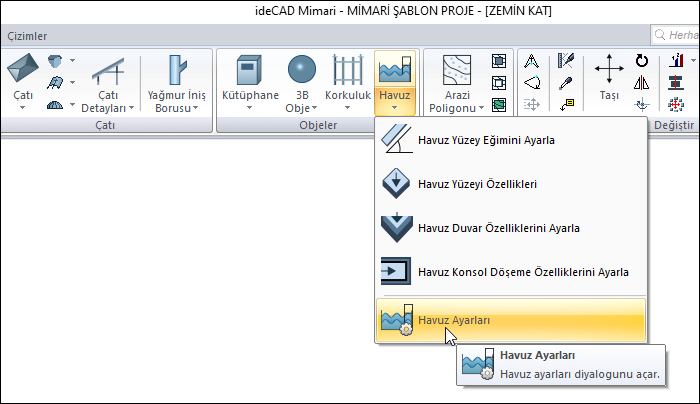

Havuz komutu çalıştırıldıktan sonra ekrana gelen Havuz yardımcı toolbarında bulunmaktadır.
Mimari Programda

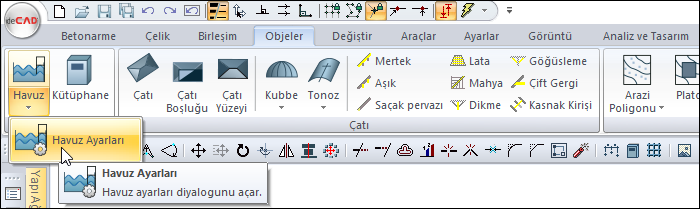

Ribbon menüde Giriş sekmesi Objeler başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menüde Objeler sekmesi Objeler başlığı altından ulaşabilirsiniz.
Genel Ayarlar Sekmesi

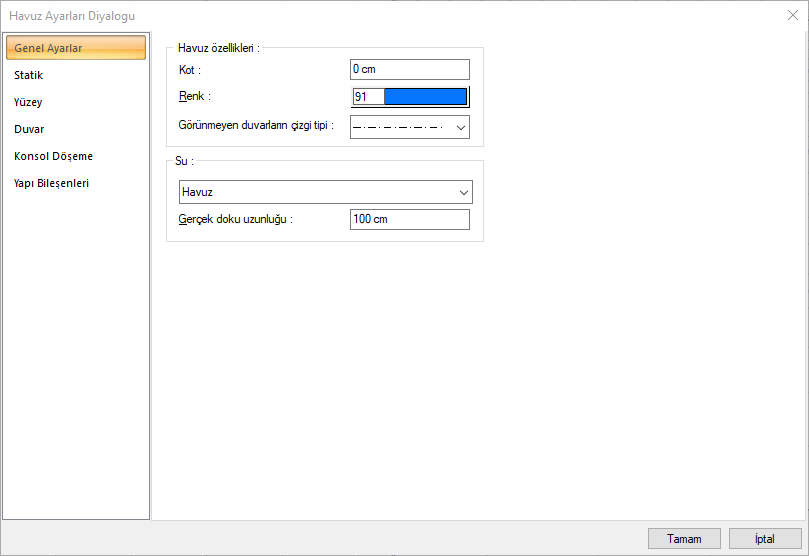

Özellikler |
|---|
Kot  Havuzun yerden yüksekliğini (kotunu) girin. Sıfır kat tabanıyla havuz tabanı çakışıktır. |
Renk  Havuz çizgilerinin rengini girin. Buton tıkladığında açılan diyalogtan istediniz rengi seçebilirsiniz. |
Görünmeyen duvarların çizgi tipi  Havuz içerisinde arka planda kalan duvar çizgilerin çizgi tipini listeden belirleyin. |
Su  Katı model için, suyun materyalini (dokusunu) açılan listeden seçin. |
Görünmeyen duvarların çizgi tipi  Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Statik Sekmesi
Özellikler |
|---|

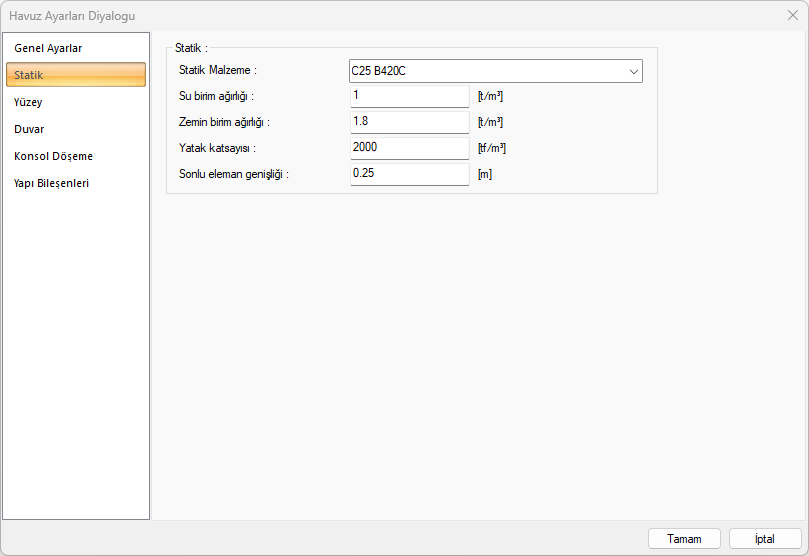

Statik malzeme  Havuz hesabında kullanılacak betonarme malzemeyi listeden seçin. Statik malzeme betonarme elemanı olarak Yapı Ağacında Malzemeler altında tanımlanabilir. |
Su birim ağırlığı  Suyun birim hacim ağırlığı girilir. Programın varsayılan değeri 1 t/m3’e eşittir ve normal koşullarda değiştirmenize gerek yoktur. |
Zemin birim ağırlığı  Havuzun oturduğu zeminin birim hacim ağırlığını verin. |
Yatak katsayısı  Havuzun oturduğu zeminin yatak katsayısını verin. |
Sonlu eleman genişliği  Kabuk hesabında esas alınacak maksimum sonlu eleman genişliğini girilir. Program kabukları yamuk formda sonlu elemanlara bölerek analizini yapar. Sonlu eleman genişliği, bu satıra girilen değeri aşmamak kaydıyla kabuk şekline göre otomatik ayarlanır. |
Yüzey Sekmesi
Özellikler |
|---|

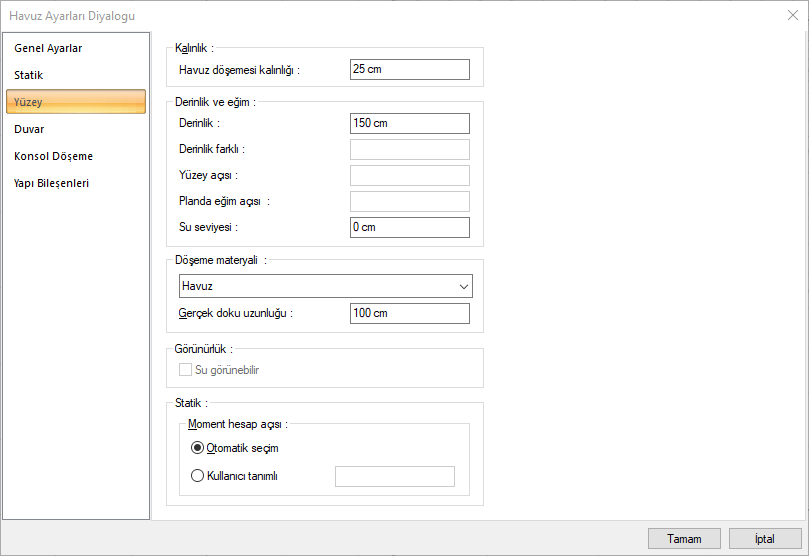

Havuz döşemesi kalınlığı  Havuz taban döşemesinin kalınlığını verin. |
Derinlik  Havuzun döşeme üzerinden su yüzeyine ölçülen yüksekliği verin. |
Derinlik farkı  Havuz tabanının sağı ve solu arasındaki yükseklik farkını verin. Yükseklik farkına göre yüzey açısı otomatik değişecektir. Mevcut bir havuzun Havuz Ayarları diyaloğunda aktiftir. Havuz Yüzeyi Eğimi Düzenle ve Havuz Yüzey Özelliklerini Ayarla konularını inceleyiniz. |
Yüzey açısı  Havuz tabanındaki eğimi girin. Mevcut bir havuzun Havuz Ayarları diyaloğunda aktiftir. Havuz Yüzeyi Eğimi Düzenle ve Havuz Yüzey Özelliklerini Ayarla konularını inceleyiniz. |
Planda eğim açısı  İmleç ile belirtilen eksen baz alınarak oluşturulacak eğimi, açı girerek belirleyin. Mevcut bir havuzun Havuz Ayarları diyaloğunda aktiftir. Havuz Yüzeyi Eğimi Düzenle ve Havuz Yüzey Özelliklerini Ayarla konularını inceleyiniz. |
Su seviyesi  Havuzun içerisinde dolacak suyun seviyesini belirtin. |
Döşeme materyali  Havuz tabanının katı modelde gösterilecek görüntüsünü listeden seçin. |
Gerçek doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Su görünebilir  Katı modelde suyun görünmesini istiyorsanız işaretleyin. Aksi durumda işaretlemeyin. |
Moment hesap açısı  Otomatik seçimde, çoğu durumda tercih edilen seçenektir. Ancak özel sistemlerde hesap açısını istediğiniz değerde verin. |
Duvar Sekmesi
Özellikler |
|---|

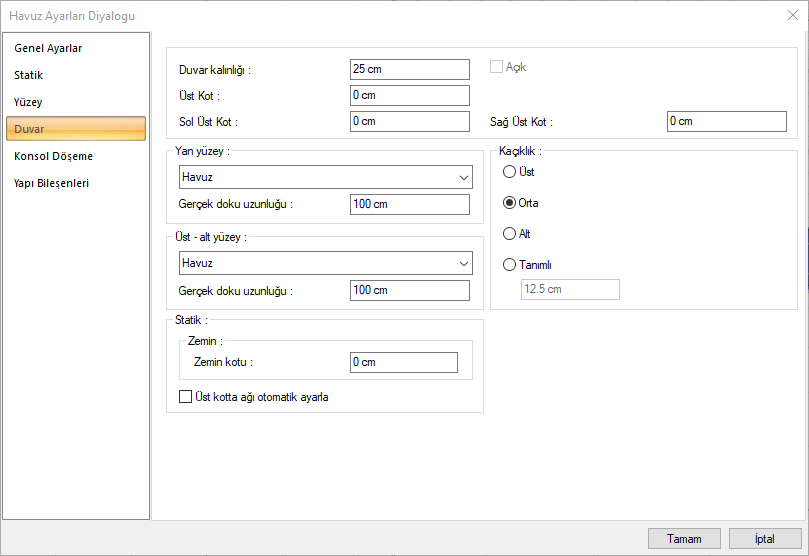

Duvar kalınlığı  Özellikleri değiştirilen havuz duvarının kalınlığını verin. |
Üst kot  Havuz duvarının üst kotunu verin. Havuz duvarlarının yüksekliği havuz yüksekliği kadardır. Üst kot değerine girilen değere göre havuz duvarının yüksekliği değişecektir. + veya - değer verilebilir. |
Sol üst kot  Buraya girilen değerle havuz duvarının sol üst köşenin yüksekliğini değiştirir. Sisteminize göre uygun bir değer verin. Örneğin , 200 cm yüksekliğinde bir duvarın sol üst kotunu 25 verirseniz, 200'den 225'e giden tabanı sabit eğimli bir duvar tanımlamış olursunuz. Havuzun taban eğimini değiştirmek için ise "havuz yüzeyi eğimi düzenle" komutunu kullanabilirsiniz. |
Sağ üst kot  Buraya girilen değerle havuz duvarının sağ üst köşenin yüksekliğini değiştirir. Sisteminize göre uygun bir değer verin. Örneğin , 200 cm yüksekliğinde bir duvarın sağ üst kotunu 25 verirseniz, 200'den 225'e giden tabanı sabit eğimli bir duvar tanımlamış olursunuz. Havuzun taban eğimini değiştirmek için ise "havuz yüzeyi eğimi düzenle" komutunu kullanabilirsiniz. |
Yan yüzey  Katı model için, havuz duvarının yan yüzeylerine ait materyalini (dokusunu) açılan listeden seçin. |
Alt - üst yüzey  Katı model için, havuz duvarının üst ve alt yüzeylerine ait materyallerini (dokularını) açılan listeden seçin. |
Gerçek doku uzunluğu Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Zemin kotu  Havuz duvarının zemine temas ettiği taraftaki toprağın yüksekliğini belirleyen kottur. |

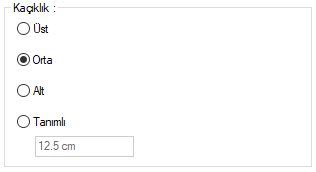

Kaçıklık  Havuz duvarının plandaki kaçıklığını verin. Üst, orta alt ve herhangi bir tanımda girilen değere göre duvarın plandaki konumu değişecektir. |
Konsol Döşeme Sekmesi
Özellikler |
|---|

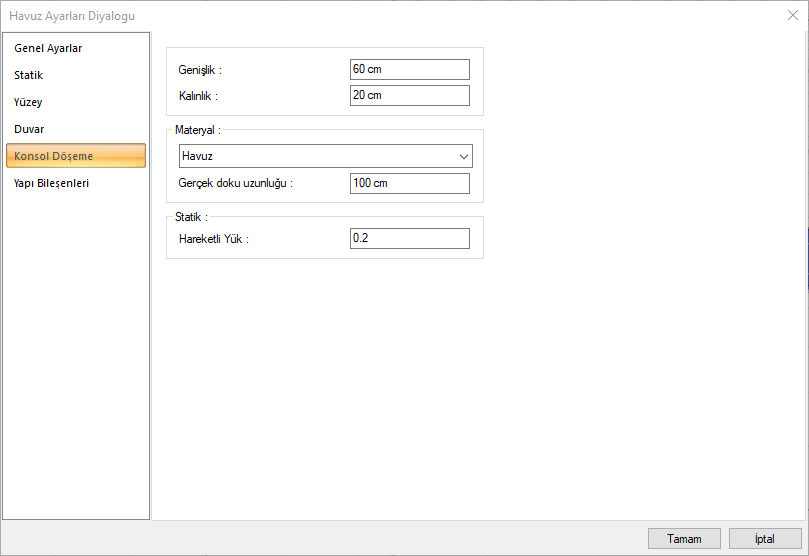

Genişlik  Havuz konsol döşemesinin genişlik değeridir. |
Kalınlık  Havuz konsol döşemesinin kalınlığıdır. |
Materyal  Katı model için, havuz duvarının yan yüzeylerine ait materyalini (dokusunu) açılan listeden seçin. |
Gerçek doku uzunluğu Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yanyana dizilerek kaplanır. |
Hareketli yük  Havuz konsol döşemesinde dikkate alınacak hareketli yük değeridir. |
Yapı Bileşenleri Sekmesi
Yapı Bileşenleri Ekle : Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.

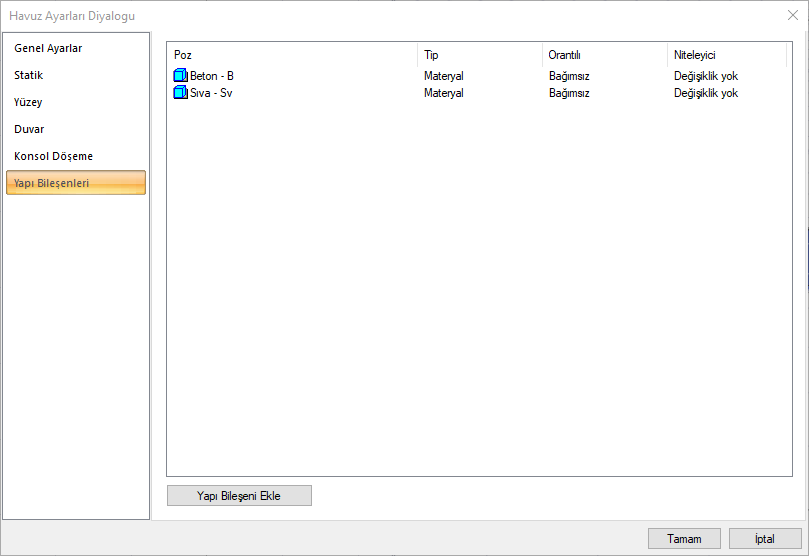

Yapı bileşenleri butonunu tıklayın.

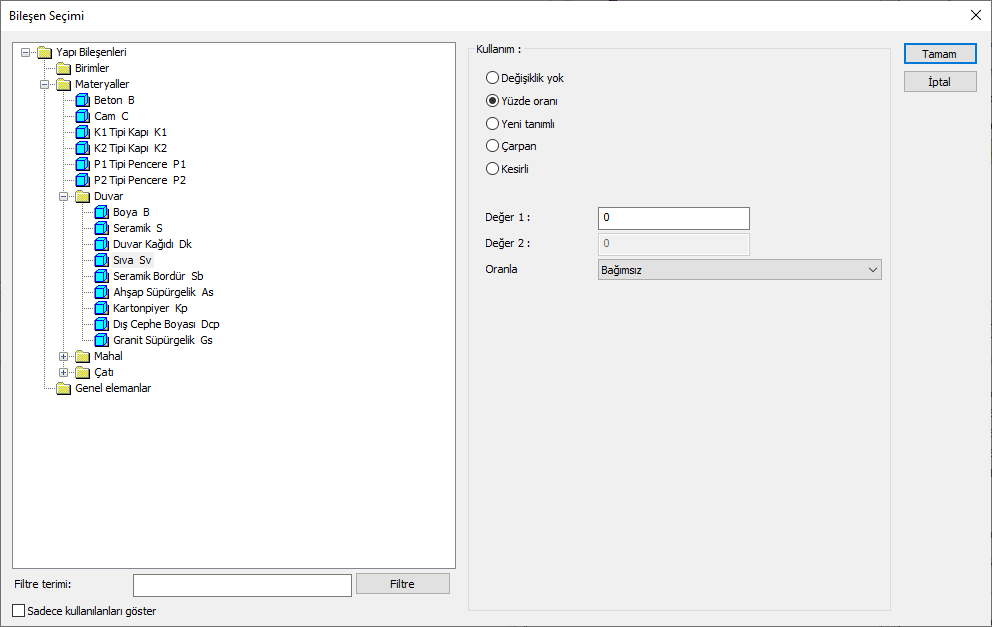

Bileşen Seçimi diyaloğu açılacaktır.
Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.
Sağ tarafta bulunan parametreleri ayarlayın.
Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.
Bileşen seçimi diyaloğunda bulunan parametreler şunlardır:
Kullanım bölümünde ;
Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.
Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.
Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.
Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.
Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.
Oranla: Malzemenin hangi ölçeğe –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
Oranla listesinde havuz objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır:
Havuz | ||
Ölçü | Listede çıkan | Açıklama |
Sabit | Bağımsız | Kullanılan sabit ölçü, miktar olarak aynen kullanılacak demektir. |
Uzunluk | Bağımsız | Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
Alan | Bağımsız | Malzeme tanımlanırken bulunan alan ölçüsü, malzemenin alanı olarak aynen kullanılacak demektir. |
| İç alan | Malzeme tanımlanırken bulunan alan ölçüsü, havuzun iç alanları ile çarpılarak kullanılacak demektir. |
Dış alan | Malzeme tanımlanırken bulunan alan ölçüsü, havuzun dış alanları ile çarpılarak kullanılacak demektir. | |
Döşeme alanı | Malzeme tanımlanırken bulunan alan ölçüsü, havuzun döşeme alanları ile çarpılarak kullanılacak demektir. | |
Duvar dahil alan | Malzeme tanımlanırken bulunan alan ölçüsü, duvarlar dahil edilerek bulunan alan ile çarpılarak kullanılacak demektir. | |
Duvar hariç alan | Malzeme tanımlanırken bulunan alan ölçüsü, duvarlar dahil edilmeyerek bulunan alan ile çarpılarak kullanılacak demektir. | |
Konsol döşeme alanı | Malzeme tanımlanırken bulunan alan ölçüsü, havuzun duvarlarına oturan konsol döşeme alanı ile çarpılarak kullanılacak demektir. | |
Toplam alan | Malzeme tanımlanırken bulunan alan ölçüsü, havuzun alanlarının toplamı ile çarpılarak kullanılacak demektir. | |
Hacim | Bağımsız | Malzeme tanımlanırken bulunan hacim ölçüsü, malzemenin hacmi olarak aynen kullanılacak demektir. |
| Su hacmi | Malzeme tanımlanırken bulunan hacim ölçüsü, malzemenin hacmi olarak aynen kullanılacak demektir. |
| Beton hacmi | Malzeme tanımlanırken bulunan hacim ölçüsü, betonun hacmi olarak aynen kullanılacak demektir. |
Sayı | Bağımsız | Malzeme tanımlanırken bulunan sayı ölçüsü, malzeme sayısı olarak aynen kullanılacak demektir. |
