Eğrisel Döşeme Kenarı Çizimi

Eğrisel Döşeme Kenarı komutu ile tıklanan her nokta arasında eğri formda döşeme kenarı tanımı yapılır. İstenilen noktalar tıklanarak eğri formda konsol, ucu boşta döşeme veya kirişsiz döşeme tanımı yapılır.

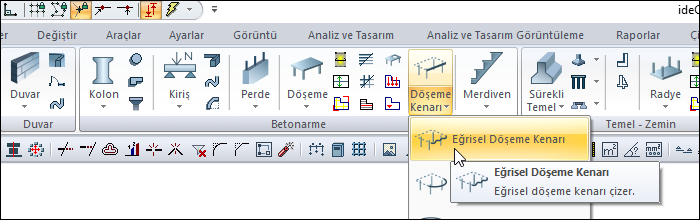

Eğrisel Döşeme Kenarı Komutunun Yeri

Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Eğrisel döşeme kenarı ikonuna tıklayın.

  • Döşeme kenarınızın başlangıç noktasına farenizin sol tuşu ile tıklayın.

  • Farenizi hareket ettirerek isteğiniz forma uyan eğriliği verin ve sol tuşu tekrar tıklayın.

  • Eğrisel form devam ettirilecekse aynı şekilde başka bir nokta tıklayın.

  • Noktaları belirledikçe, noktaların konumuna göre döşeme kenarız şekillenecektir.

  • Son olarak eğrisel döşeme kenarının biteceği noktayı tıklayın.

  • Farenin sağ tuşuna tıklayarak komutu sonlandırın.

  • Eğrisel döşeme kenarınız oluşacaktır.

  • Klavyeden esc tuşuna basarak komuttan çıkın. Artık döşeme tanımlayabilirsiniz.

İşlem adımı

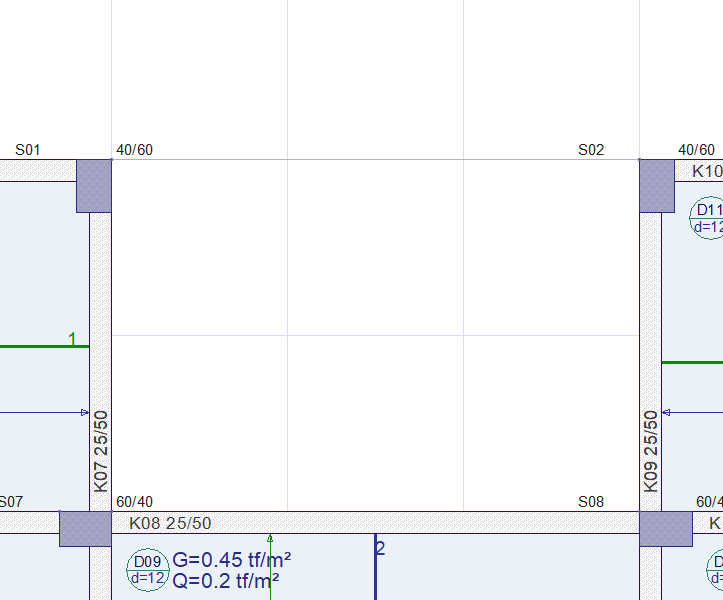

Eğrisel döşeme kenarı çizilecek alan

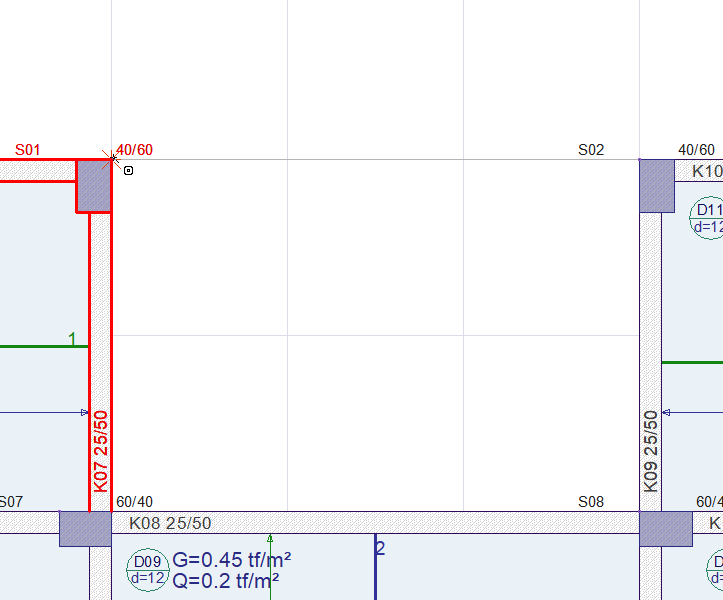

Döşeme kenarının başlangıç noktasının belirlenmesi

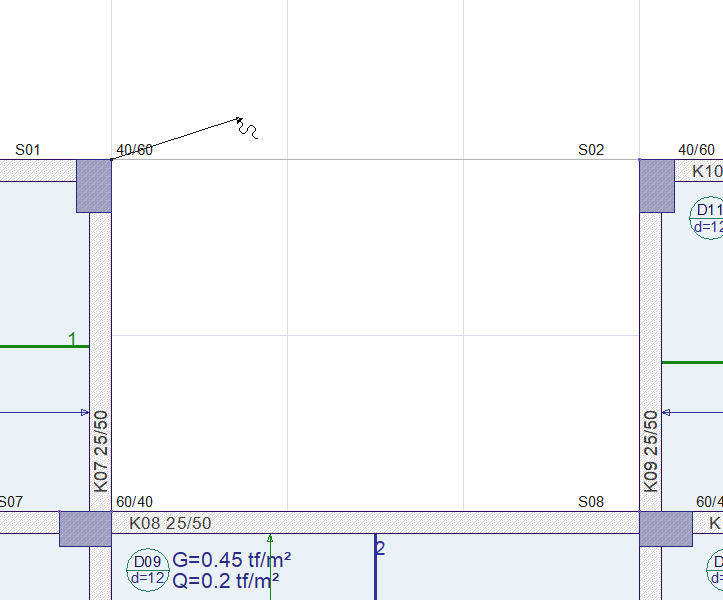

İkinci noktasının belirlenmesi

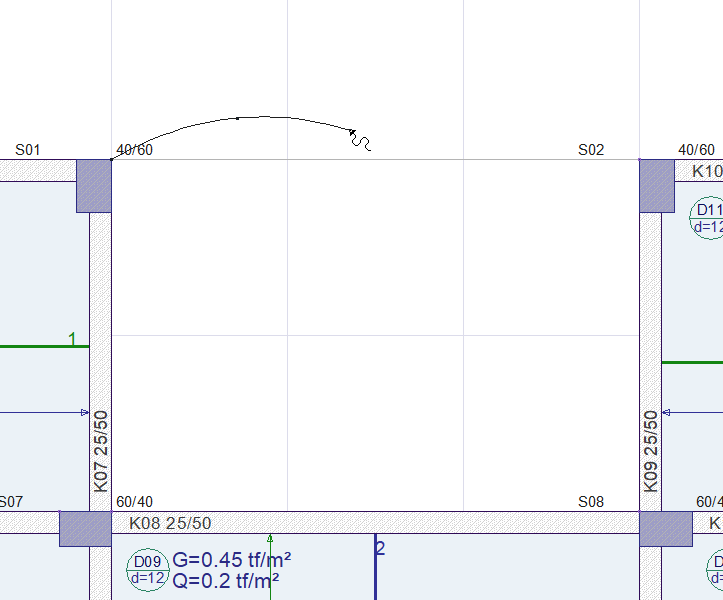

Üçüncü noktasının belirlenmesi

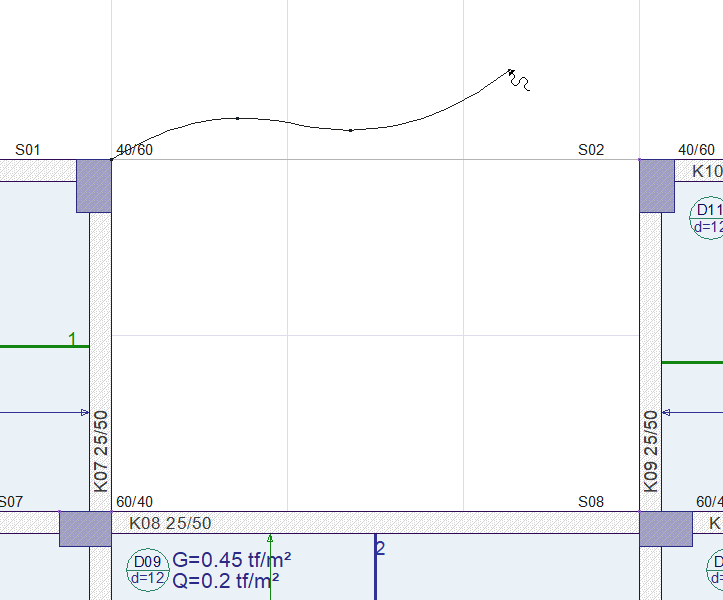

Dördüncü noktasının belirlenmesi

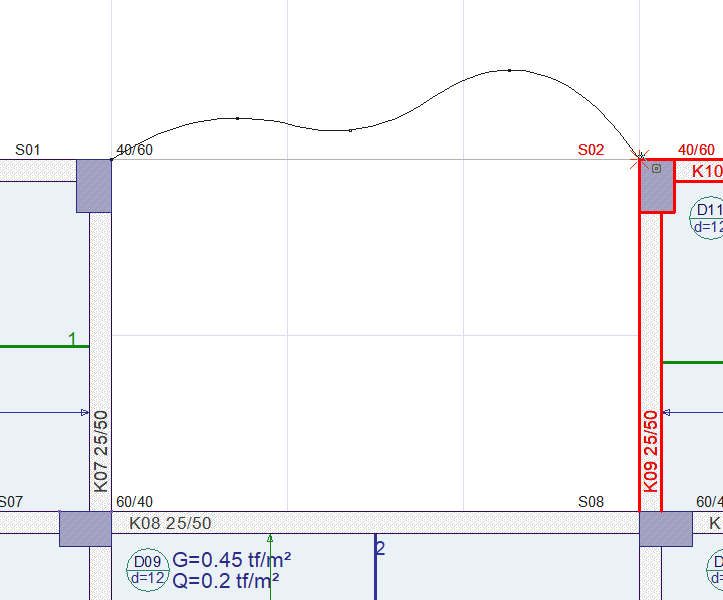

Eğrisel döşeme kenarının biteceği noktanın belirlenmesi

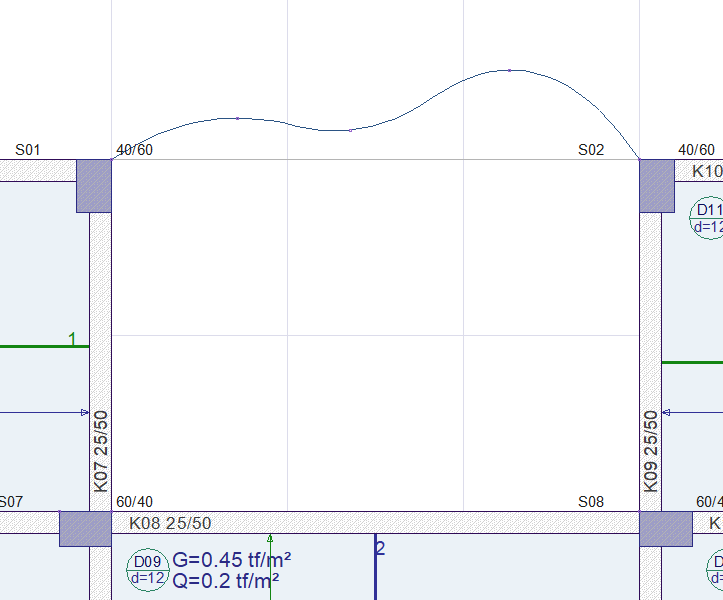

Eğrisel döşeme kenarının oluşması
