Yay Döşeme Kenarı Çizimi
Yay Döşeme Kenarı komutu ile yay formunda döşeme kenarı çizilir.
Yay Döşeme Kenarı Komutunun Yeri

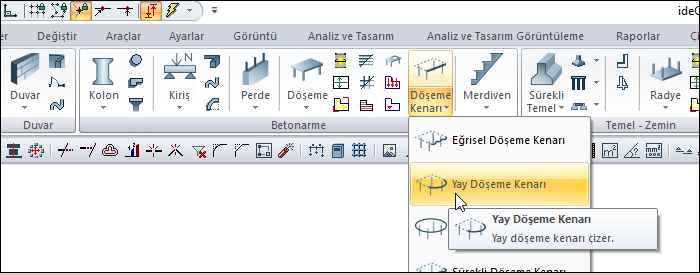

Ribbon menüde Betonarme sekmesi Betonarme başlığı altından ulaşabilirsiniz.
İşlem Adımları
Yay döşeme kenarı komutuna tıklayın.
Merkez olarak belirlediğiniz noktayı farenin sol tuşu ile tıklayın.
Fareyi hareket ettirdiğinizde imlecin ucunda dairesel bir form belirecektir.
Yay döşeme kenarı saat akrebinin tersi yönünde oluşacaktır. Bu nedenle 1. nokta olarak vereceğiniz koordinat, yayın yönünü belirleyecektir. Örneğin yatay düzleme göre yay üste kalacaksa sağ taraftaki noktayı, altta kalacaksa sol taraftaki noktayı tıklayacaksınız.
Yay döşeme kenarının başlangıç noktasını farenin sol tuşunu tıklayarak oluşturun.
Tıklama işleminden sonra fareyi sürükleyin. Yay fare hareketine bağlı olarak değişecektir.
Döşeme kenarının biteceği ikinci noktanızı belirleyip farenin sol tuşuna tıklayın.
Yay döşeme kenarınız oluşacaktır.
Klavyeden esc tuşuna basarak komuttan çıkın. Artık döşeme tanımlayabilirsiniz.
İşlem adımı |
|---|

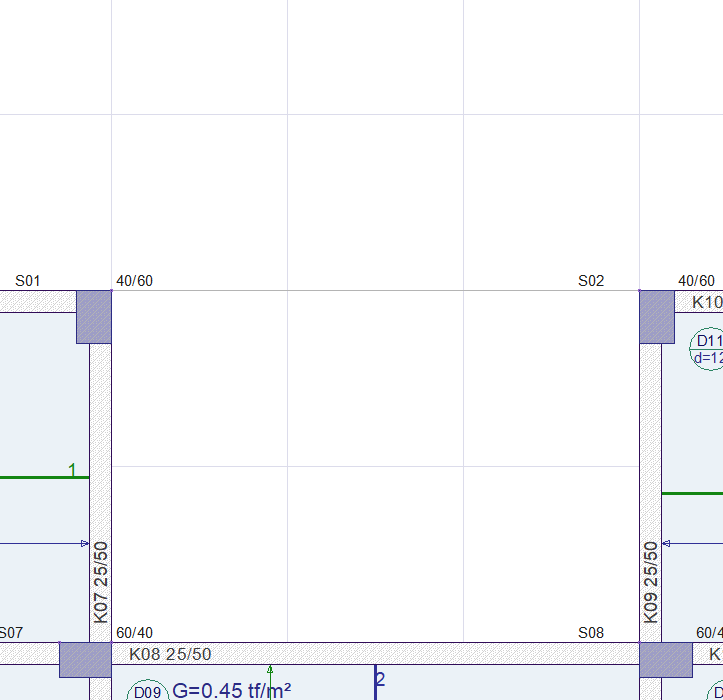

Yay döşeme kenarı çizilecek alan  |

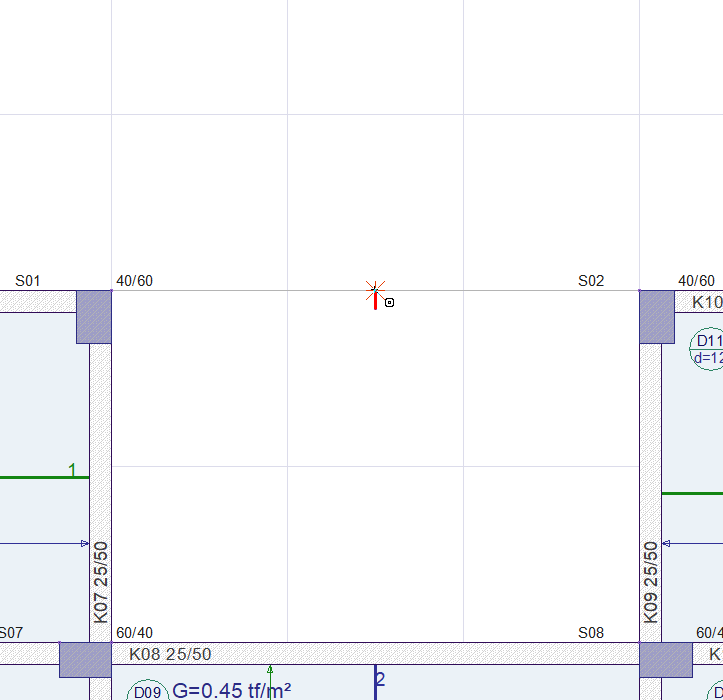

Yay döşeme kenarının merkezinin belirlenmesi  |

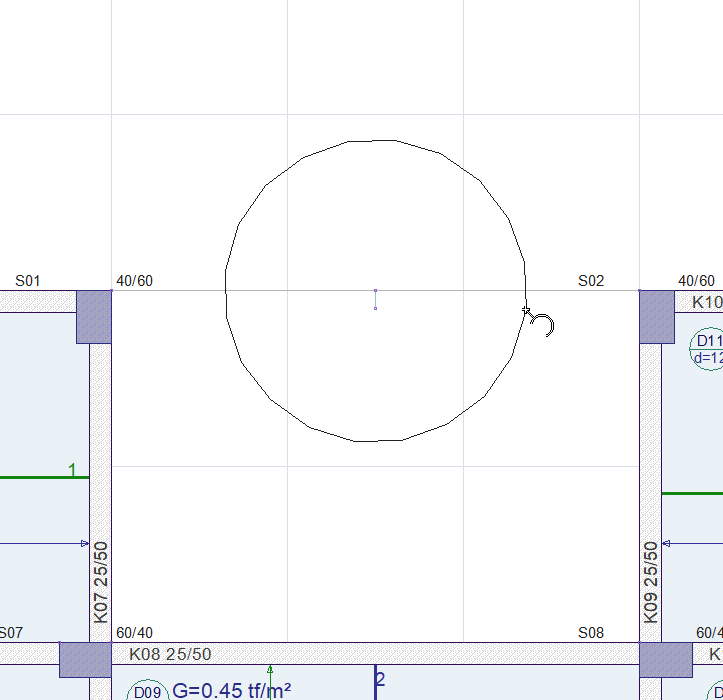

Dairesel form öngörüntüsünün oluşması  |

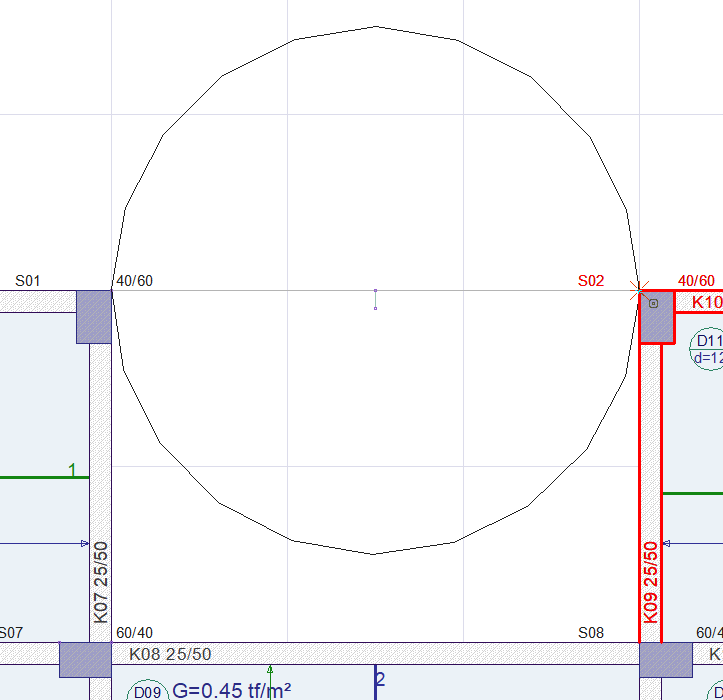

Yay döşeme kenarının başlangıç noktasının farenin sol tuşu tıklanarak oluşturulması  |

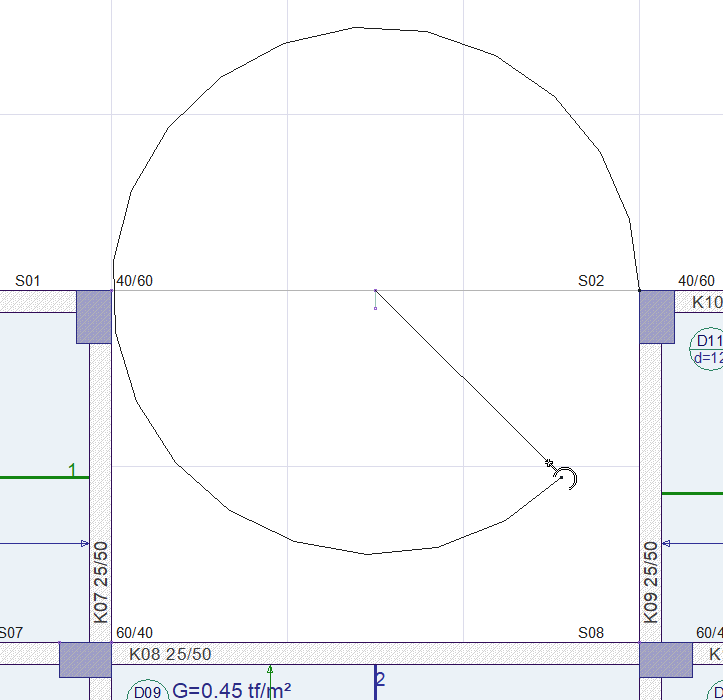

Farenin hareketine bağlı olarak yay döşeme kenarının değişmesi  |

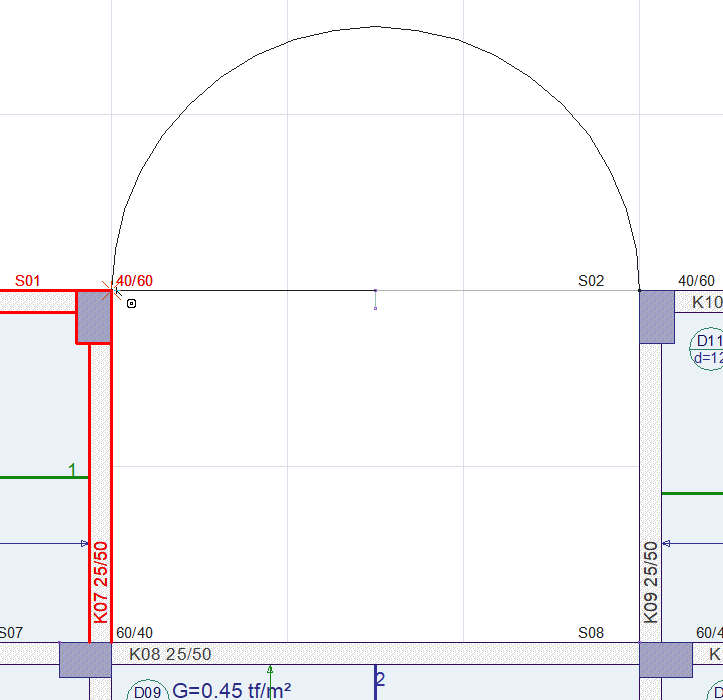

Döşeme kenarının biteceği ikinci noktanın belirlenmesi  |

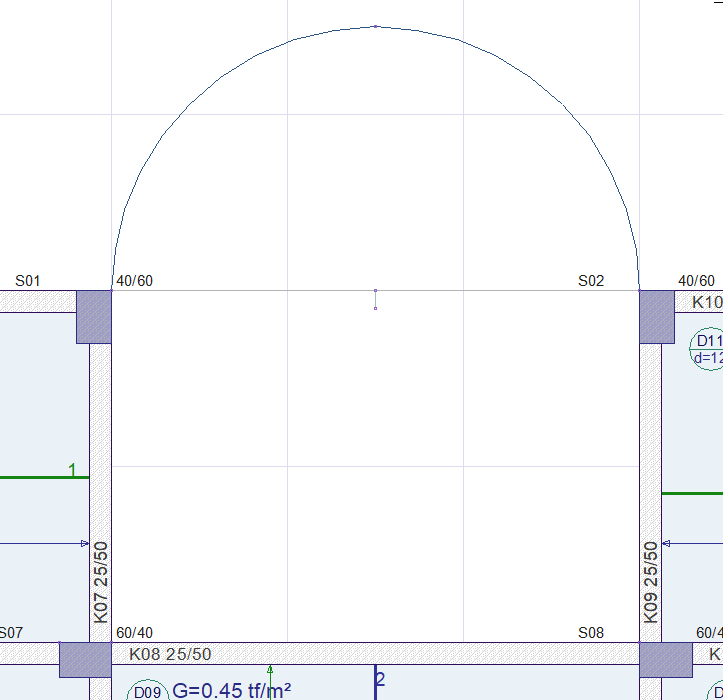

Yay döşeme kenarının oluşması  |
