Binanın İlgili Yönleri için Azaltılmış Tasarım İvme Spektrumları

SİMGELER


SDS = Kısa periyot tasarım spektral ivme katsayısı [boyutsuz]
SD1 = 1.0 saniye periyot için tasarım spektral ivme katsayısı [boyutsuz]
SS = Kısa periyot harita spektral ivme katsayısı [boyutsuz]
S1 = 1.0 saniye periyot için harita spektral ivme katsayısı [boyutsuz]
T = Doğal titreşim periyodu [s]
TA = Yatay elastik tasarım ivme spektrumu köşe periyodu [s]
TB   = Yatay elastik tasarım ivme spektrumu köşe periyodu [s]
TL = Yatay elastik tasarım spektrumunda sabit yerdeğiştirme bölgesine geçiş periyodu [s]
Sae(T) = Yatay elastik tasarım spektral ivmesi [g]
SaR(T) = Azaltılmış yatay elastik tasarım spektral ivmesi [g]
R = Taşıyıcı sistem davranış katsayısı
Ra (T) = Deprem yükü azaltma katsayısı
= Dayanım fazlalığı katsayısı
I = Bina önem katsayısı


  • Aşağıda belirtilen hesapların yer aldığı excel dosyasına ulaşılabilir.

spektrum kontrol 2.xlsx


Binanın Azaltılmış Tasarım Spektrumu

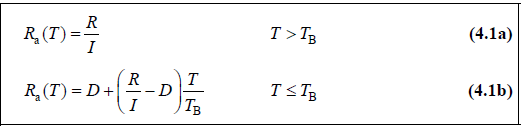

  • TBDY 2018 4.2.1.2’de deprem yükü azaltma katsayısı Ra(T) ile yatay elastik tasarım spektrumu azaltılır.

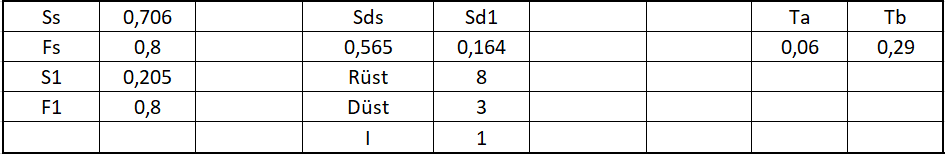

  • Binanın üst bölümü için Bina Önem Katsayısı I=1 ve X ve Y doğrultusunda R=4.8, D=2.5 kullanılarak, DD-2 için her iki doğrultuda azaltılmış yatay elastik tasarım spektrumu elde edilmiştir.

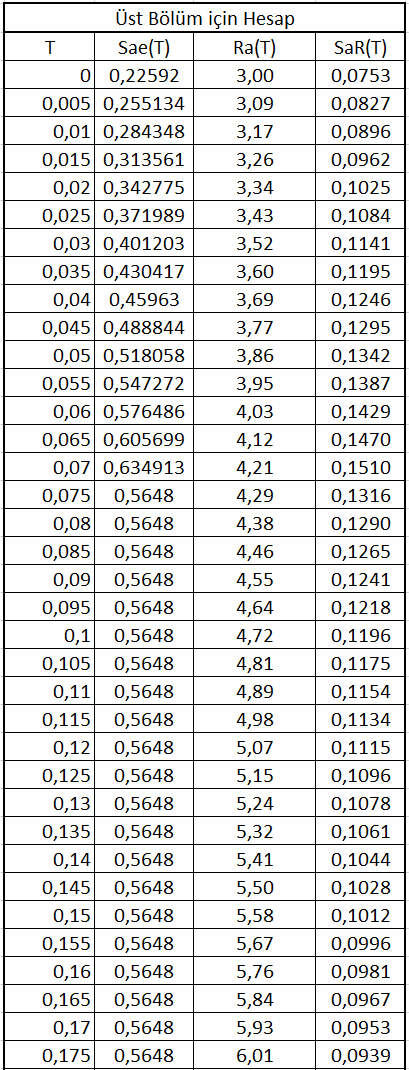

  • Aşağıdaki görsellerde excel yardımı ile Ra(T)'nin hesabı ve azaltılmış tasarım spektrumunun hesabı yer almaktadır. Bu hesapta yukarıda verilen denklemler kullanılmıştır.

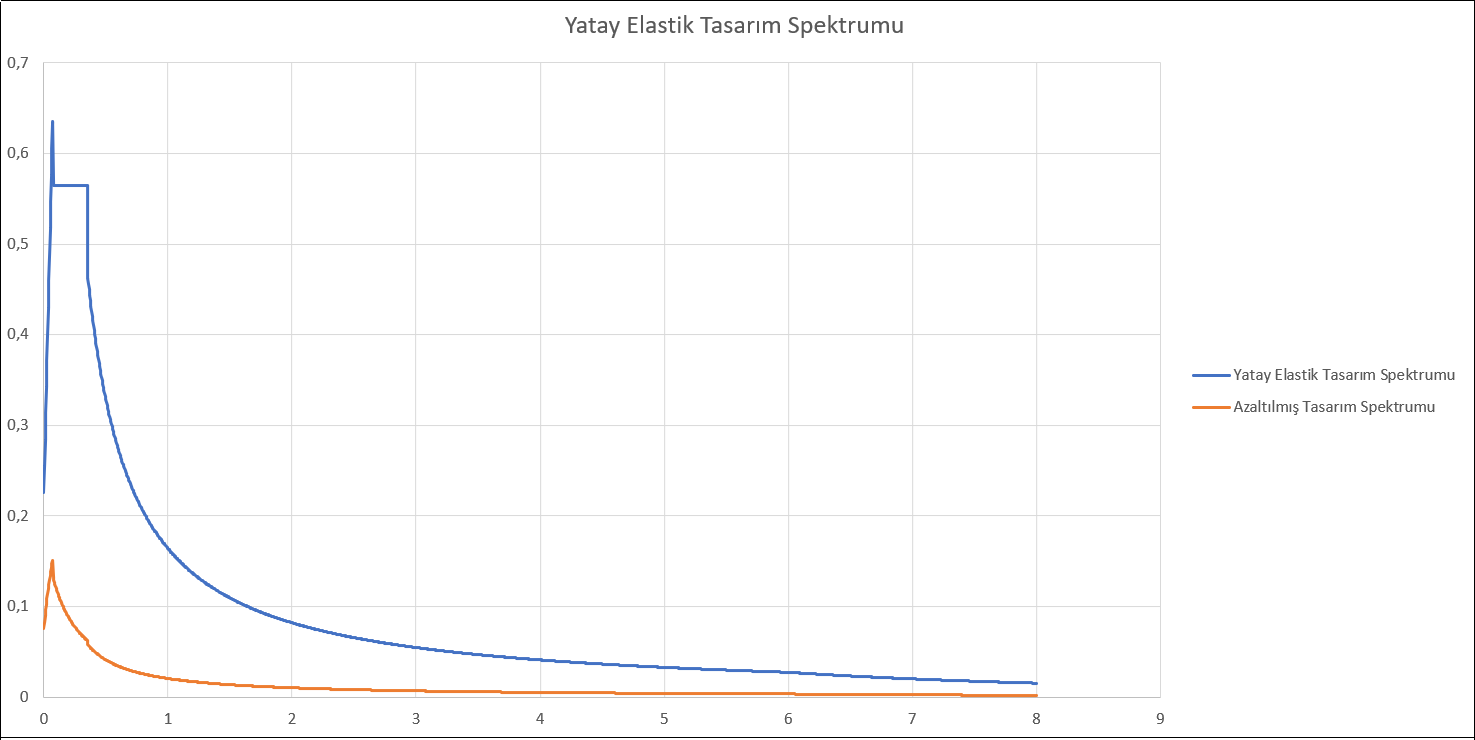

  • T için aralık, hassas hesap açısından 0.005 s olarak alınmıştır. Bundan dolayı tüm spektrum yukarıdaki görselde gösterilememektedir. Grafik olarak aşağıda verilmiştir.

  • ideCAD’in üst bölüm için hesapladığı azaltılmış tasarım ivme spektrumunu elde etmek için alt araç çubuğu komut satırına ‘exportspectrum’ yazıp enter tuşuna basmanız yeterlidir. ideCAD spektrumu txt. dosyası olarak Bilgisayar: C: Program Files :ideCAD v10 klasörüne exp_spec.txt ismi ile kaydeder. Buradan txt dosyasını alıp, excelde elle hesap ile ideCAD’in hesapladığı spektrum karşılaştırılabilinir.

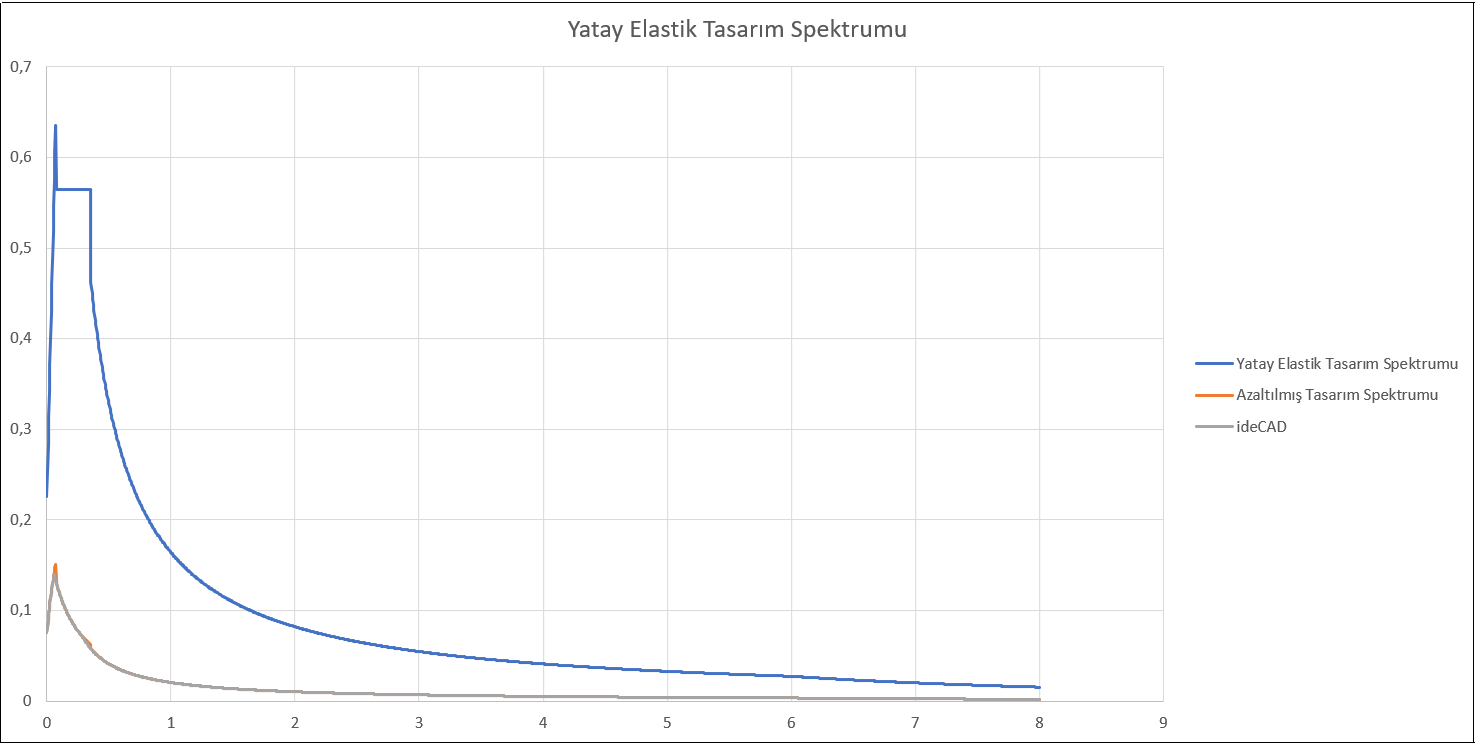

  • Yukarıdaki grafikte elle hesaplanan azaltılmış spektrum ile ideCAD’in hesapladığı azaltılmış spektrumun üst üste çakıştığı ve hesabın doğru olduğu görülmektedir.
