Yeni Pafta Bloğu-Poligon
Yeni Pafta Bloğu-Poligon komutu ile çalışılan çizim penceresinde, çizilen bir poligonun (4’den fazla köşenin belirlediği alanın) içinde kalan objeler kesilerek hafızaya ya da arşive kaydedilir.
Yeni Pafta Bloğu-Poligon Komutunun Yeri
Ribbon menü çizimler sekmesi Pafta Dizaynı başlığı altından ulaşabilirsiniz.
İşlem Adımları

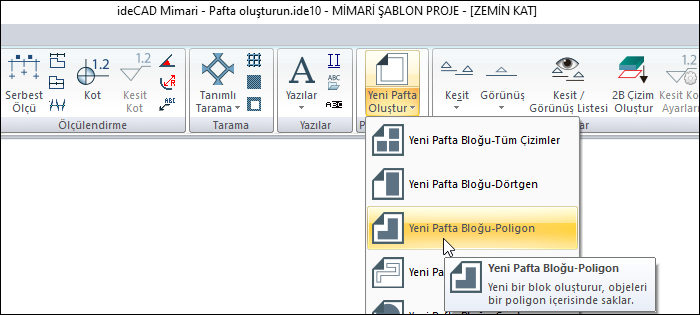

Yeni Pafta Bloğu-Poligon ikonunu tıklayın.
Çizim alanında bloklamak istediğiniz alanın köşesinden birini tıklayarak fareyi hareket ettirin. Sırasıyla diğer noktaları tıklayın. İlk noktayı tekrar tıkladığınızda, poligon tamamlanmış olacaktır.
Çizim alanında herhangi bir noktayı tıklayın. Tıkladığınız nokta bloğun yerleştirme noktası olacaktır.
Pafta Blok Ayarları diyaloğu açılacaktır. Bu diyalogda, bir blok adı verin ve ölçek belirleyin.
Bloğun çevresini bir çizgi ile belirtmek istiyorsanız, Kontur çiz satırını işaretleyin.
Arşive kaydet satırını işaretli bırakırsanız, blok arşive kaydedilecektir.
Tamam butonunu tıklayın.
İşlem adımı |
|---|

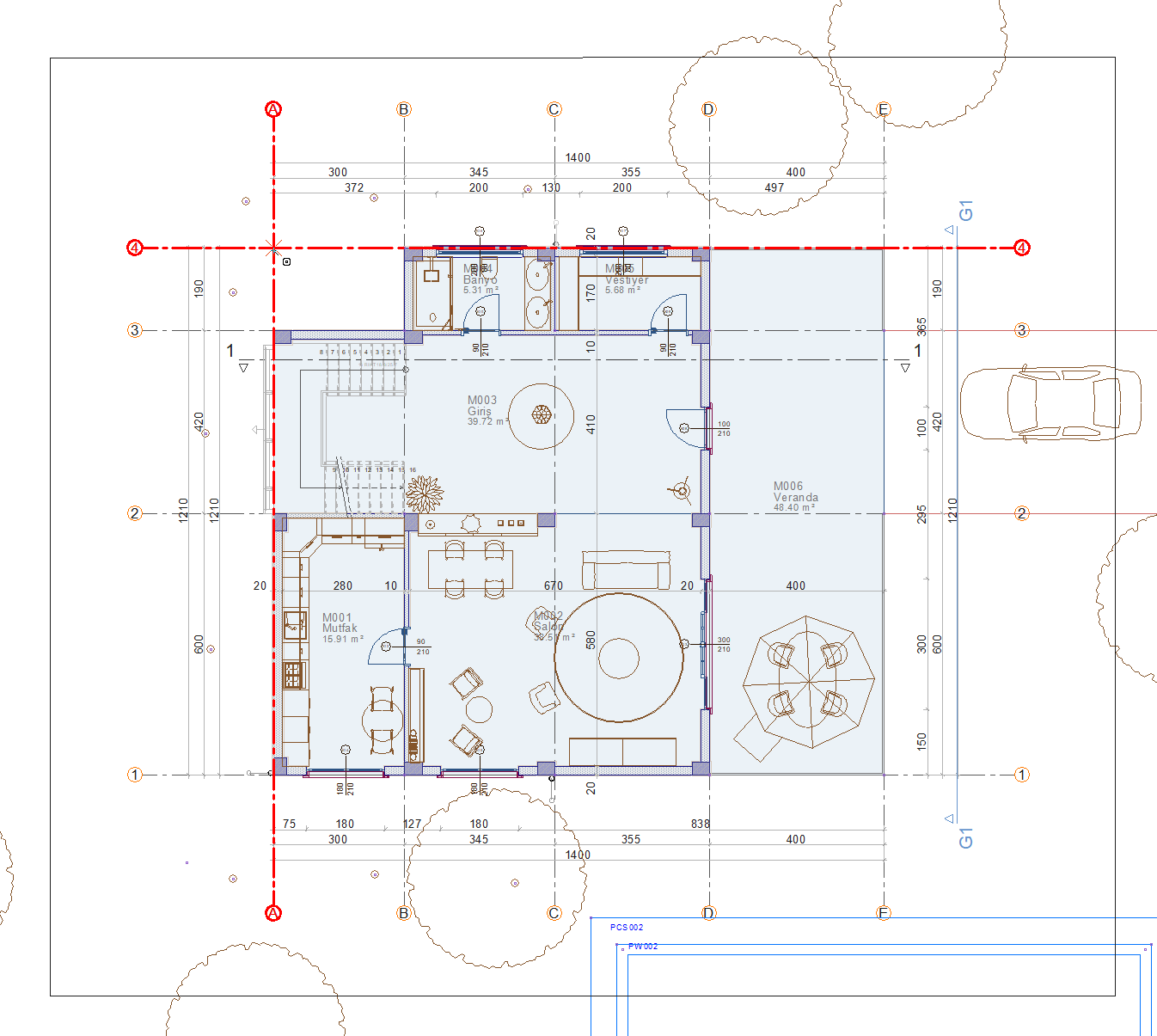

Blok sınırı için ilk noktanın belirlenmesi  |

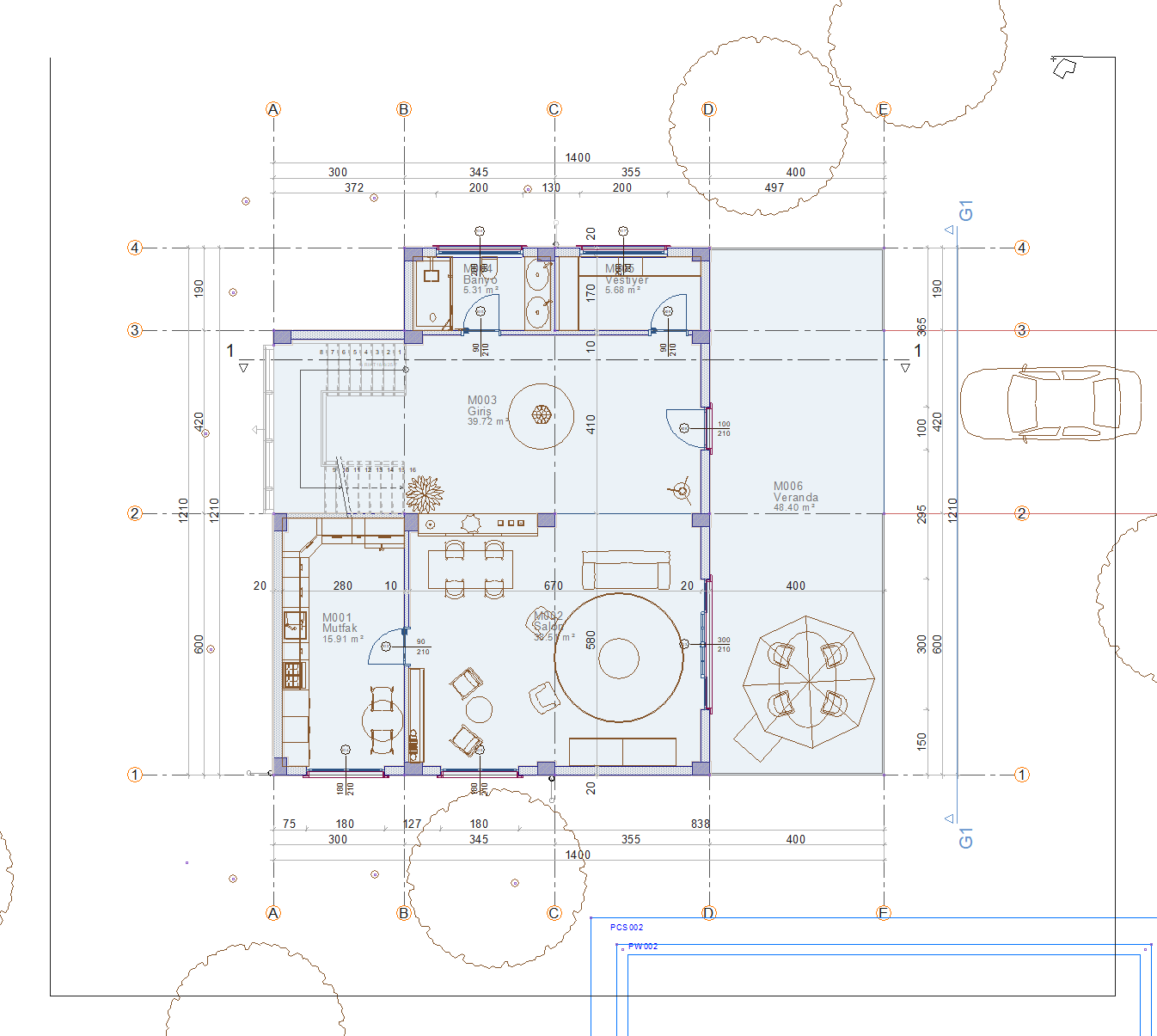

İkinci noktanın belirlenmesi  |

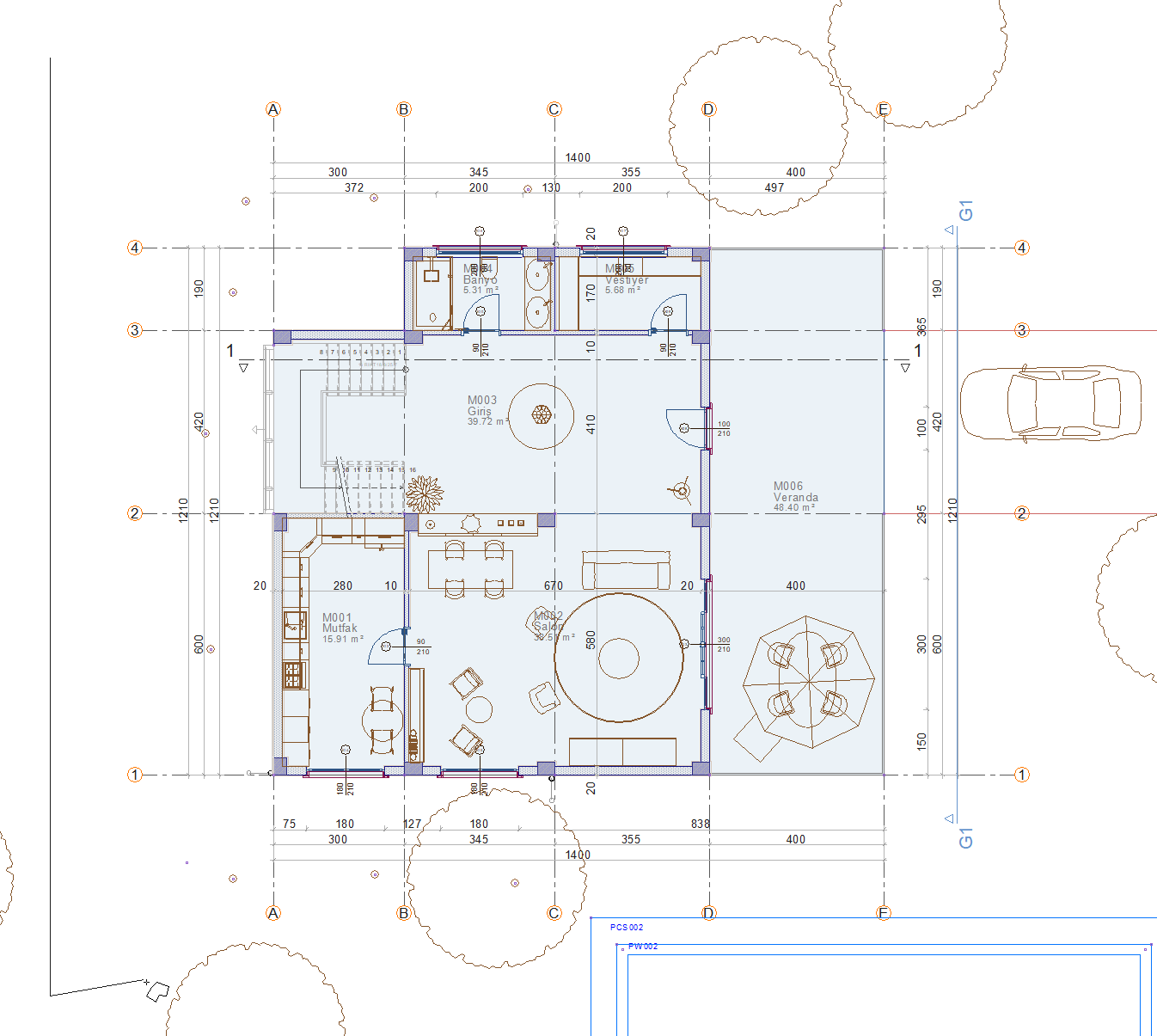

Üçüncü noktanın belirlenmesi  |

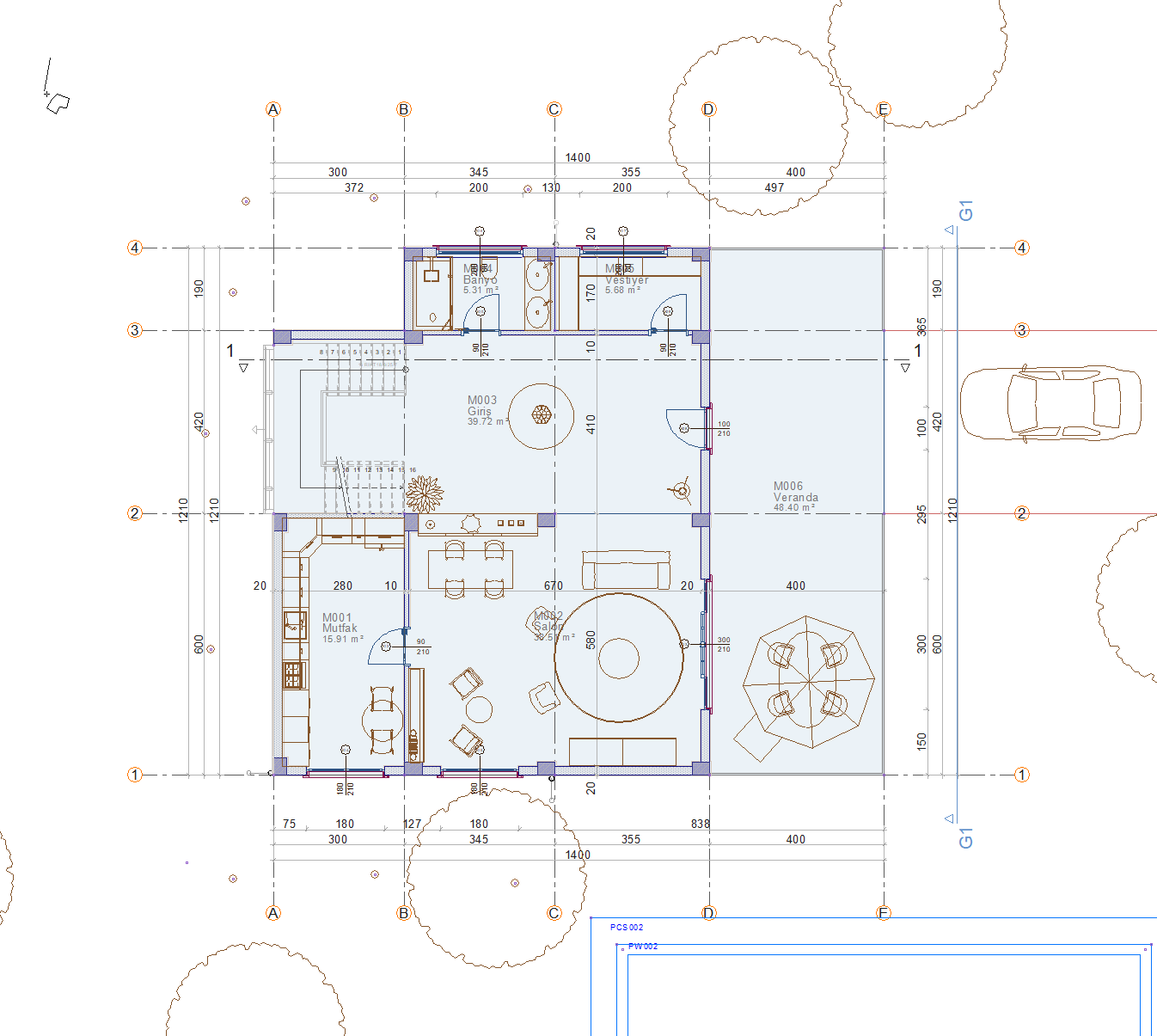

Dördüncü noktanın belirlenmesi  |

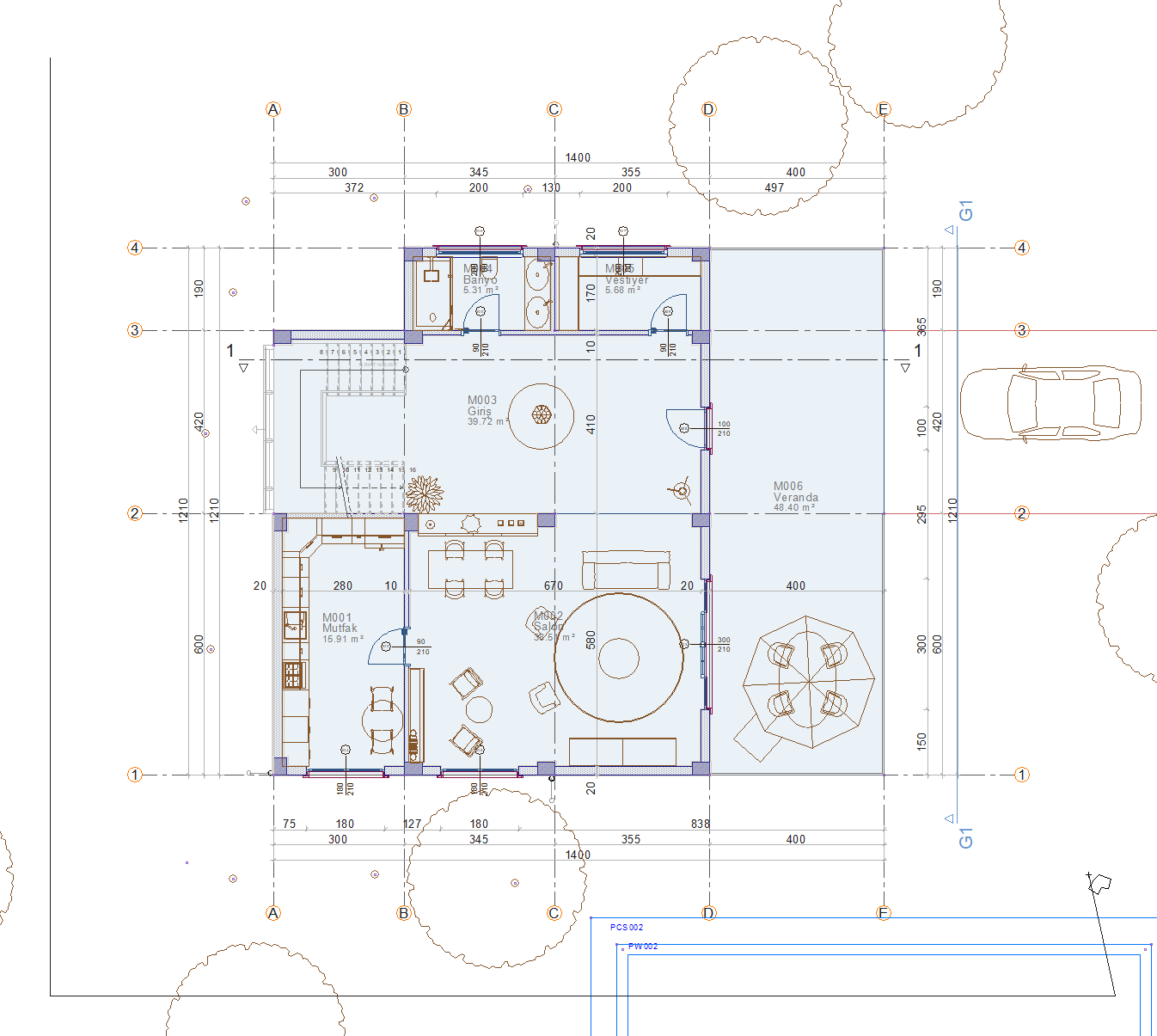

Birinci noktanın tıklanarak sınırın kapatılması  |

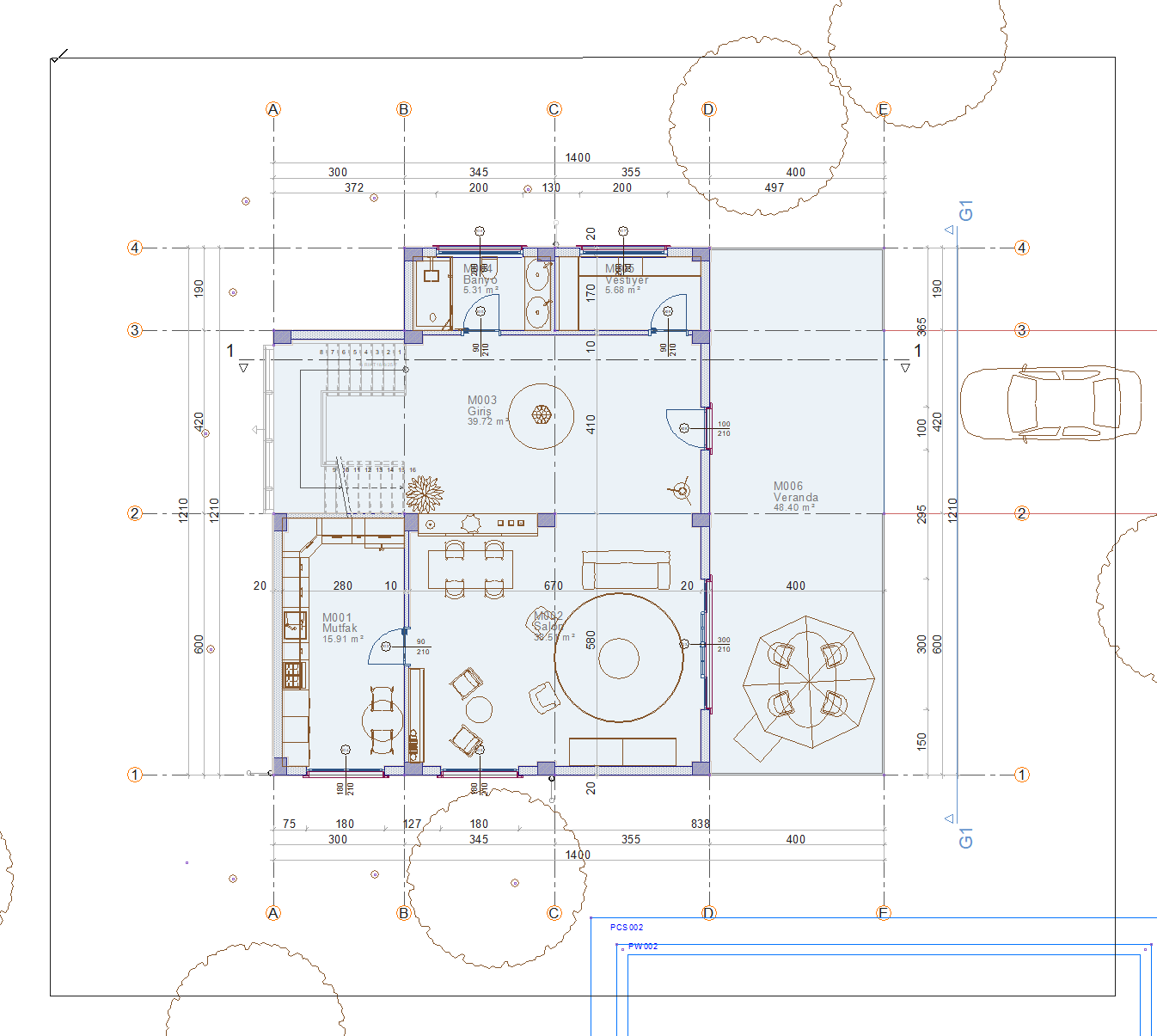

Yerleştirme noktasının belirlenmesi  |

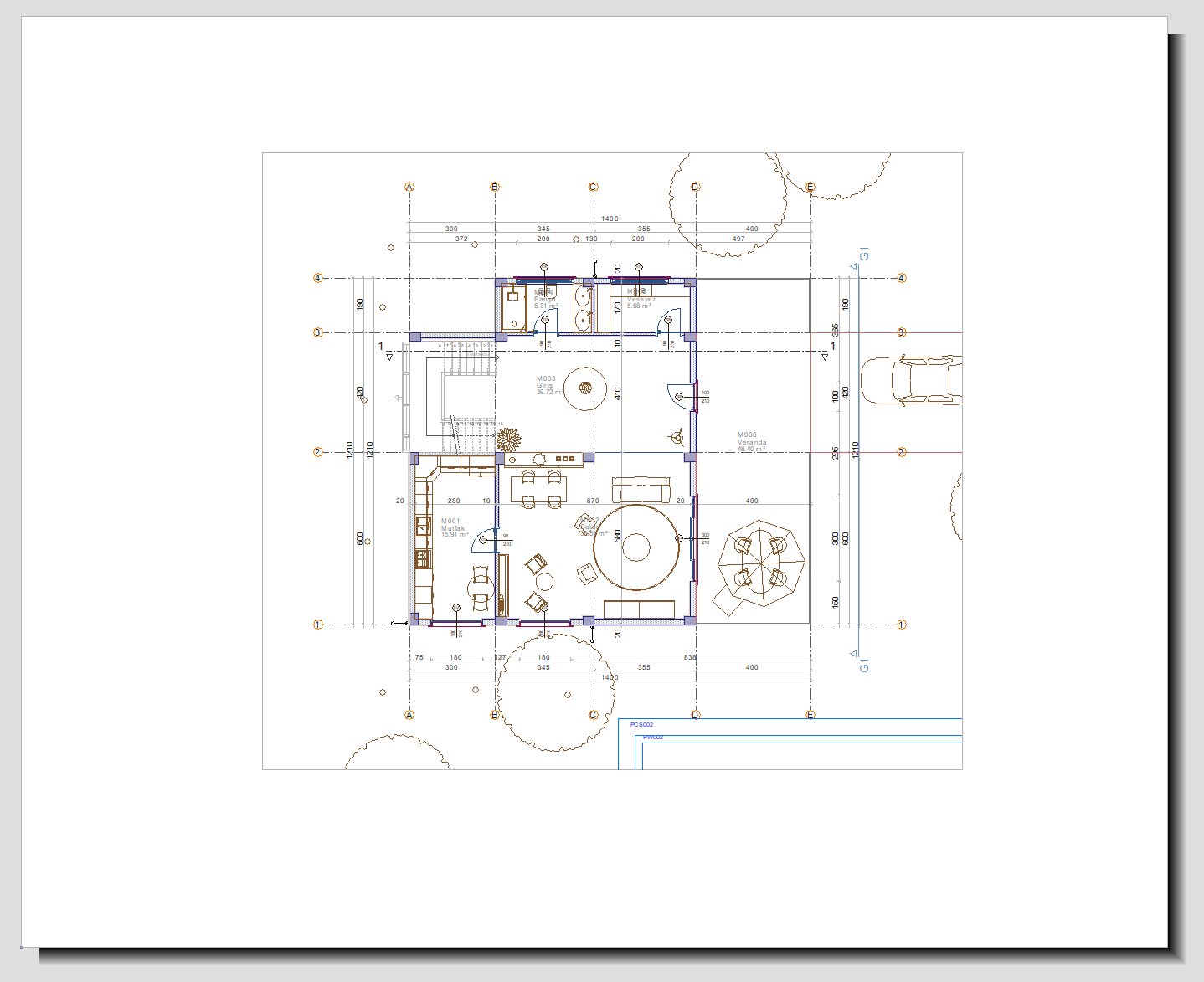

Pafta bloğunun oluşması  |
