Yeni Pafta Bloğu-Dörtgen
Yeni Pafta Bloğu-Dörtgen komutu ile çalışılan çizim penceresinde, çizilen bir dörtgen çerçevenin içinde kalan objeler kesilerek hafızaya ya da arşive kaydedilir.

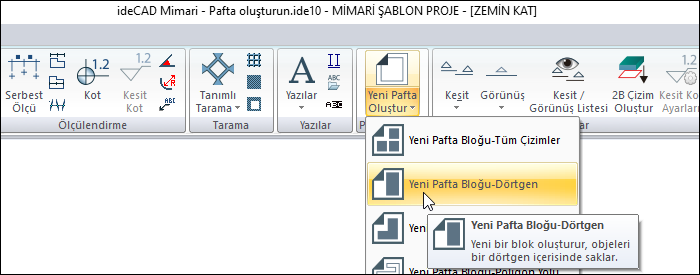

Yeni Pafta Bloğu - Dörtgen Komutunun Yeri
Ribbon menü çizimler sekmesi Pafta Dizaynı başlığı altından ulaşabilirsiniz.
İşlem Adımları
Yeni Pafta Bloğu-Dörtgen ikonunu tıklayın.
Çizim alanında bloklamak istediğiniz alanı dikdörtgen içine alın.
Çizim alanında herhangi bir noktayı tıklayın. Tıkladığınız nokta bloğun yerleştirme noktası olacaktır.
Pafta Blok Ayarları diyaloğu açılacaktır. Bu diyalogda, bir blok adı verin ve ölçek belirleyin.
Bloğun çevresini bir çizgi ile belirtmek istiyorsanız, Kontur çiz satırını işaretleyin.
Arşive kaydet satırını işaretli bırakırsanız, blok arşive kaydedilecektir.
Tamam butonunu tıklayın.

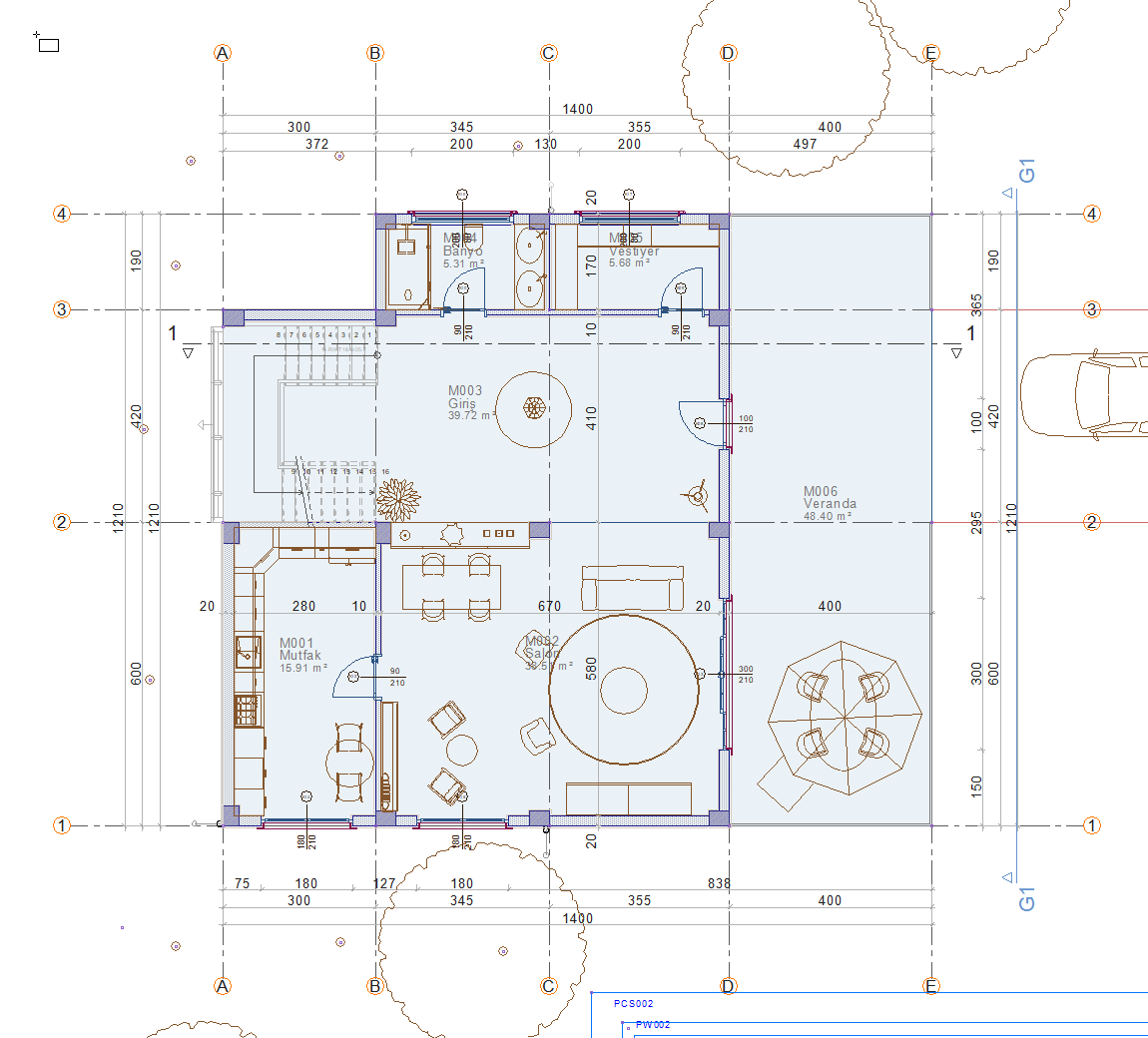

İşlem adımı |
|---|

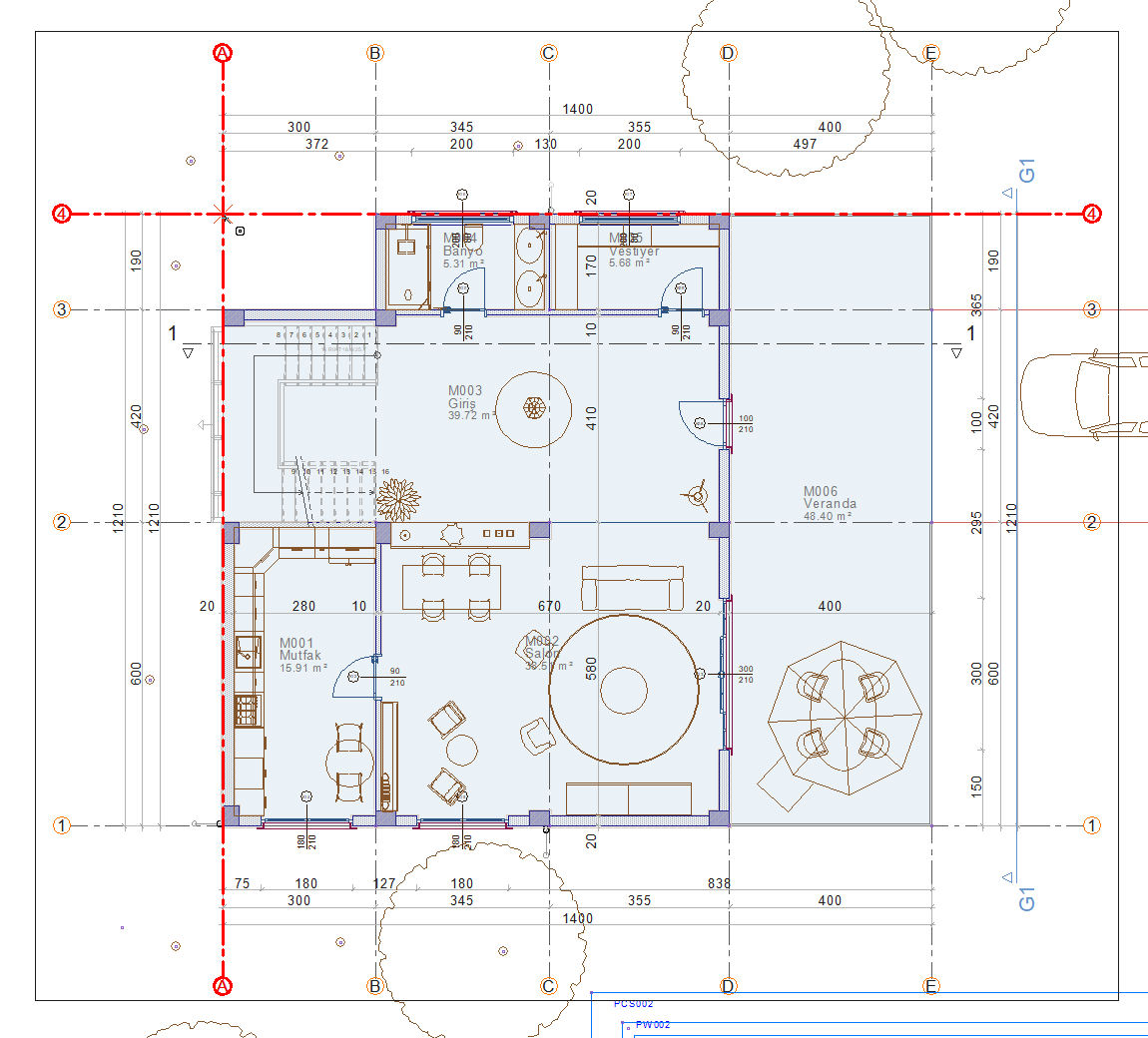

Blok sınırı için aksları içine alacak şekilde sol üst köşeye tıklanması  |
Blok sınırı için aksları içine alacak şekilde sağ alt köşeye tıklanması  |
Yerleştirme noktasının belirlenmesi  |

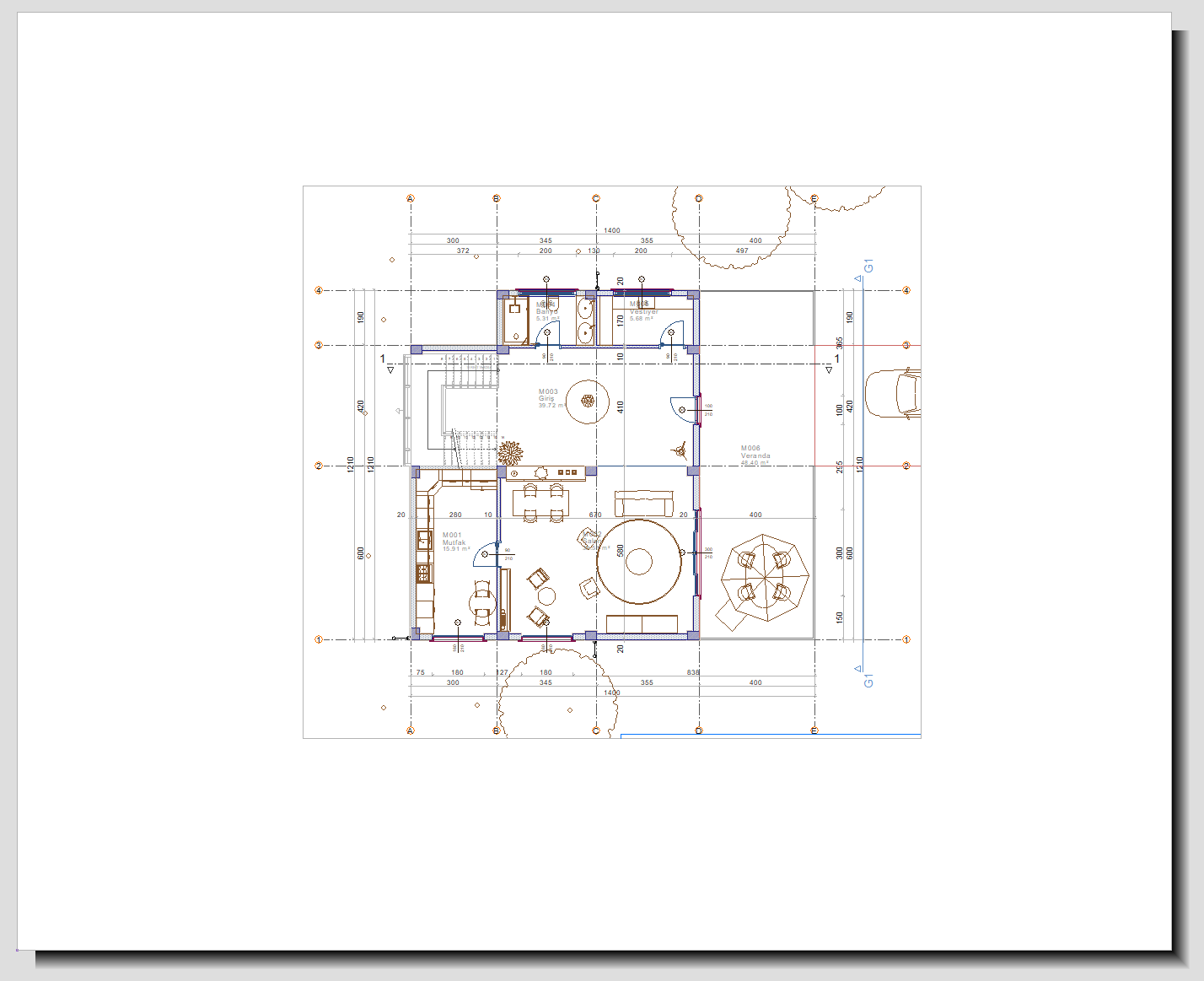

Pafta bloğunun oluşması  |
