Yeni Pafta Bloğu-Çember komutu ile çalışılan çizim penceresinde, çizilen bir çemberin içinde kalan objeler kesilerek hafızaya ya da arşive kaydedilir.
Yeni Pafta Bloğu - Çember Komutunun Yeri

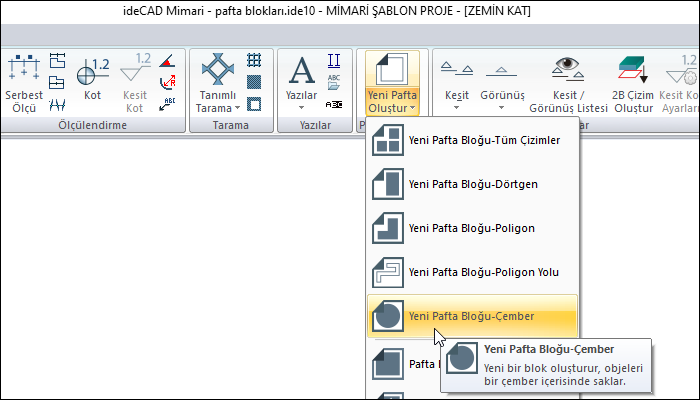

Ribbon menü çizimler sekmesi Pafta Dizaynı başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Yeni Pafta Bloğu-Çember ikonunu tıklayın.
-
Çizim alanını tıklayın. Tıkladığınız nokta çemberin merkezidir.
-
Fareyi hareket ettirin. Çemberin çapını belirleyin ve tekrar tıklayın.
-
Çizim alanında herhangi bir noktayı tıklayın. Tıkladığınız nokta bloğun yerleştirme noktası olacaktır.
-
Pafta Blok Ayarları diyaloğu açılacaktır. Bu diyalogda, bir blok adı verin ve ölçek belirleyin.
-
Bloğun çevresini bir çizgi ile belirtmek istiyorsanız, Kontur çiz satırını işaretleyin.
-
Arşive kaydet satırını işaretli bırakırsanız, blok arşive kaydedilecektir.
-
Tamam butonunu tıklayın.
|
İşlem adımı |
|---|
|

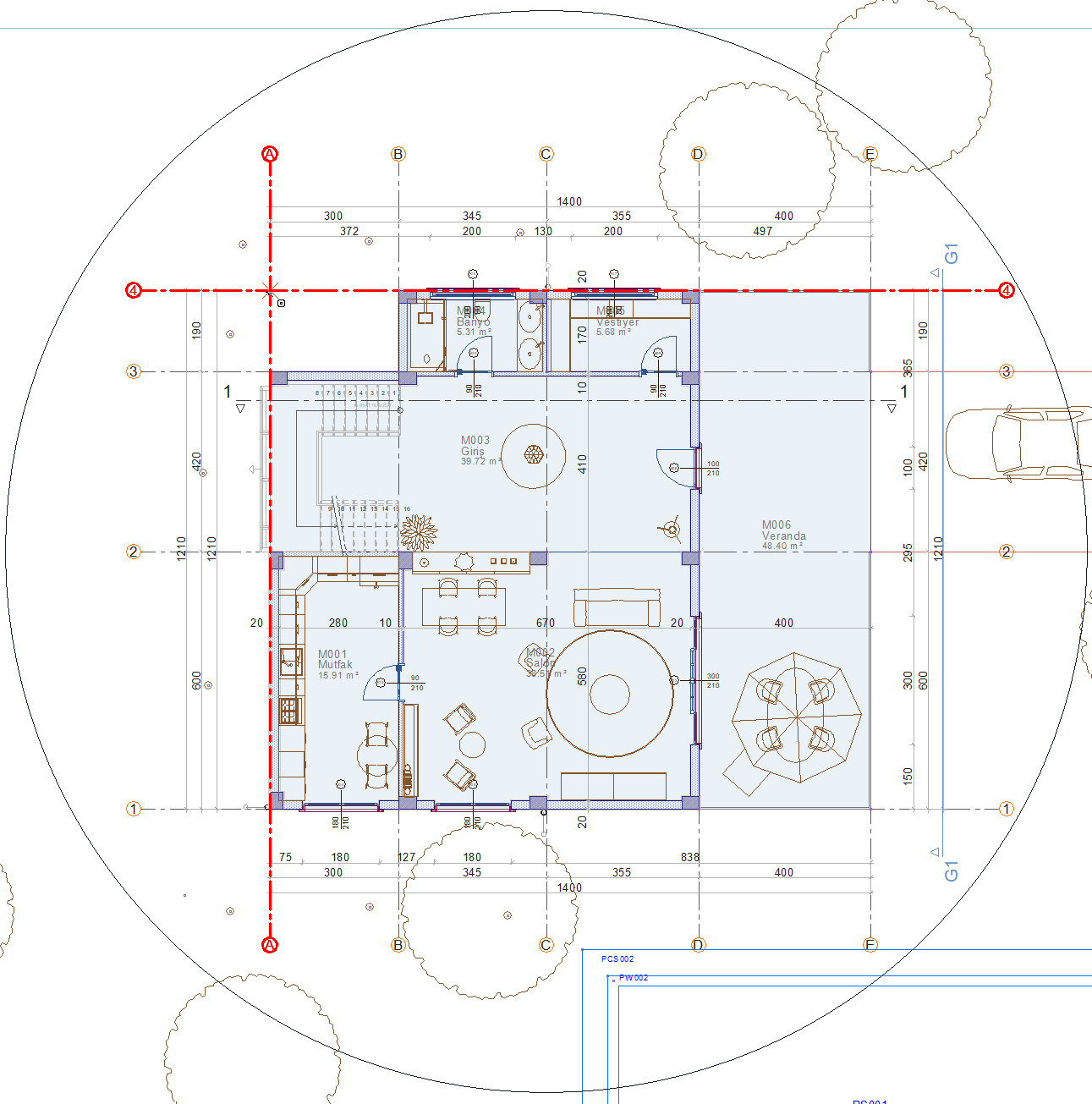

Çemberin merkezinin belirlenmesi
|
|

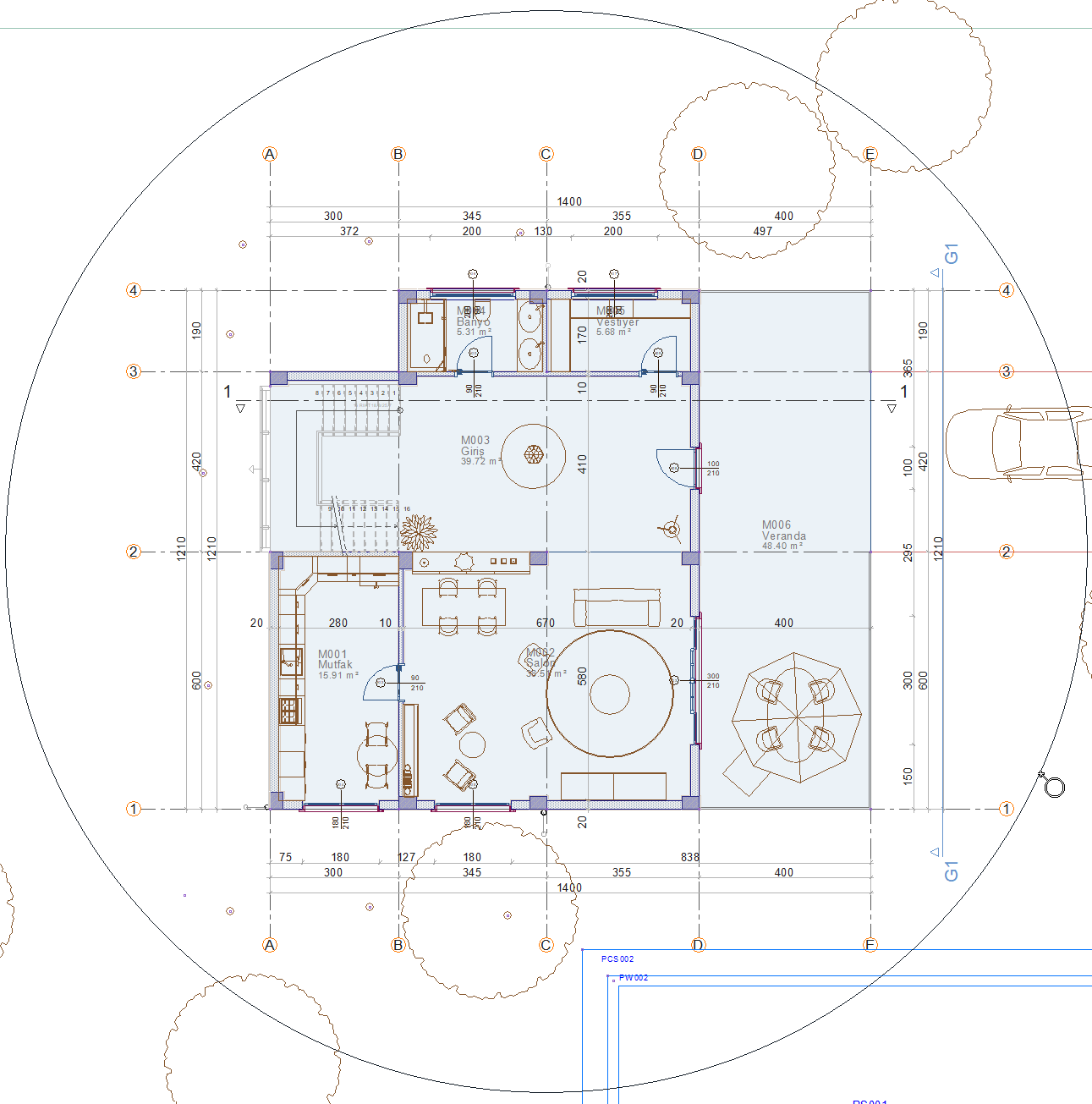

Çemberin yarıçapının belirlenmesi
|
|

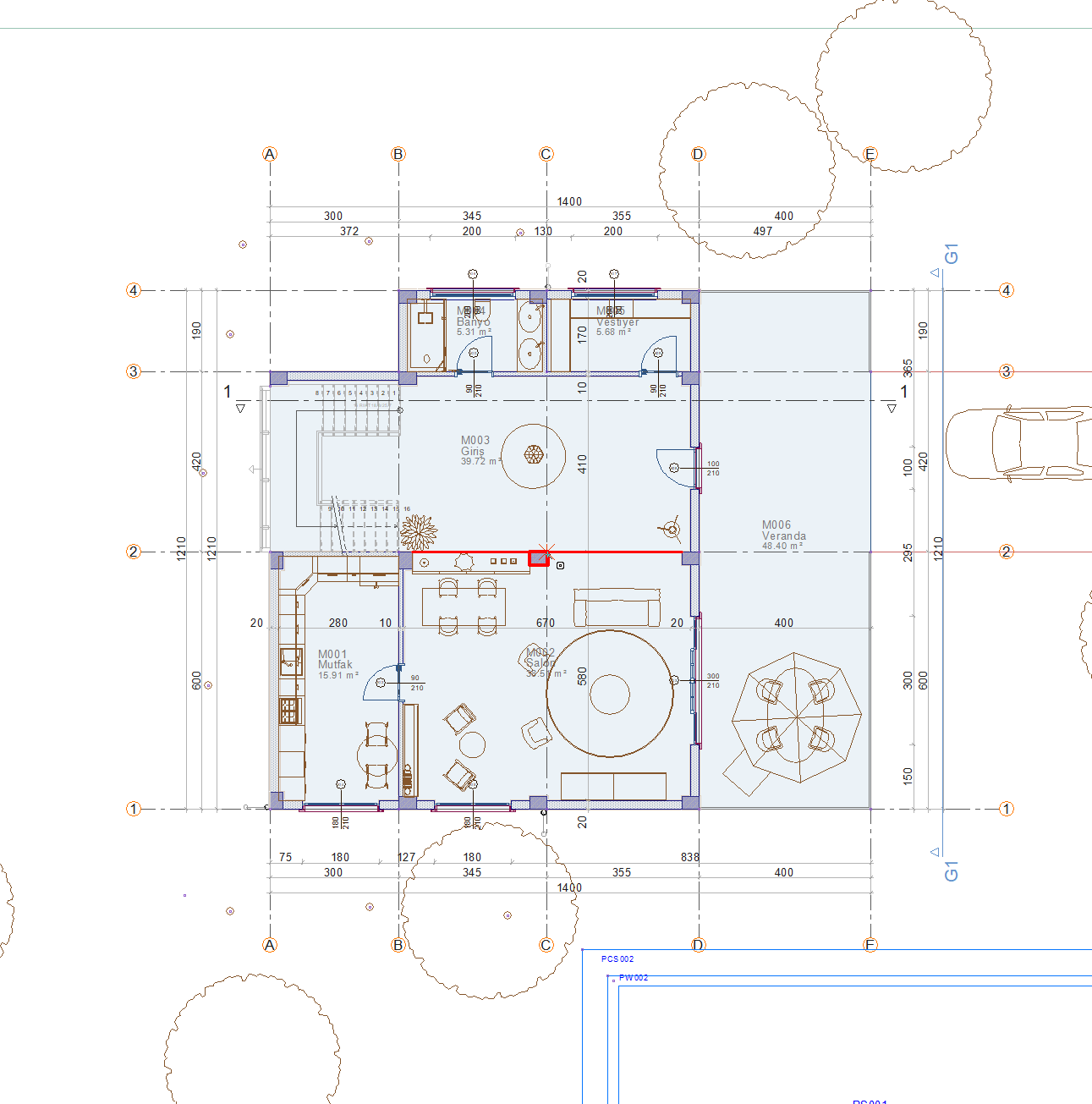

Yerleştirme noktasının belirlenmesi
|
|

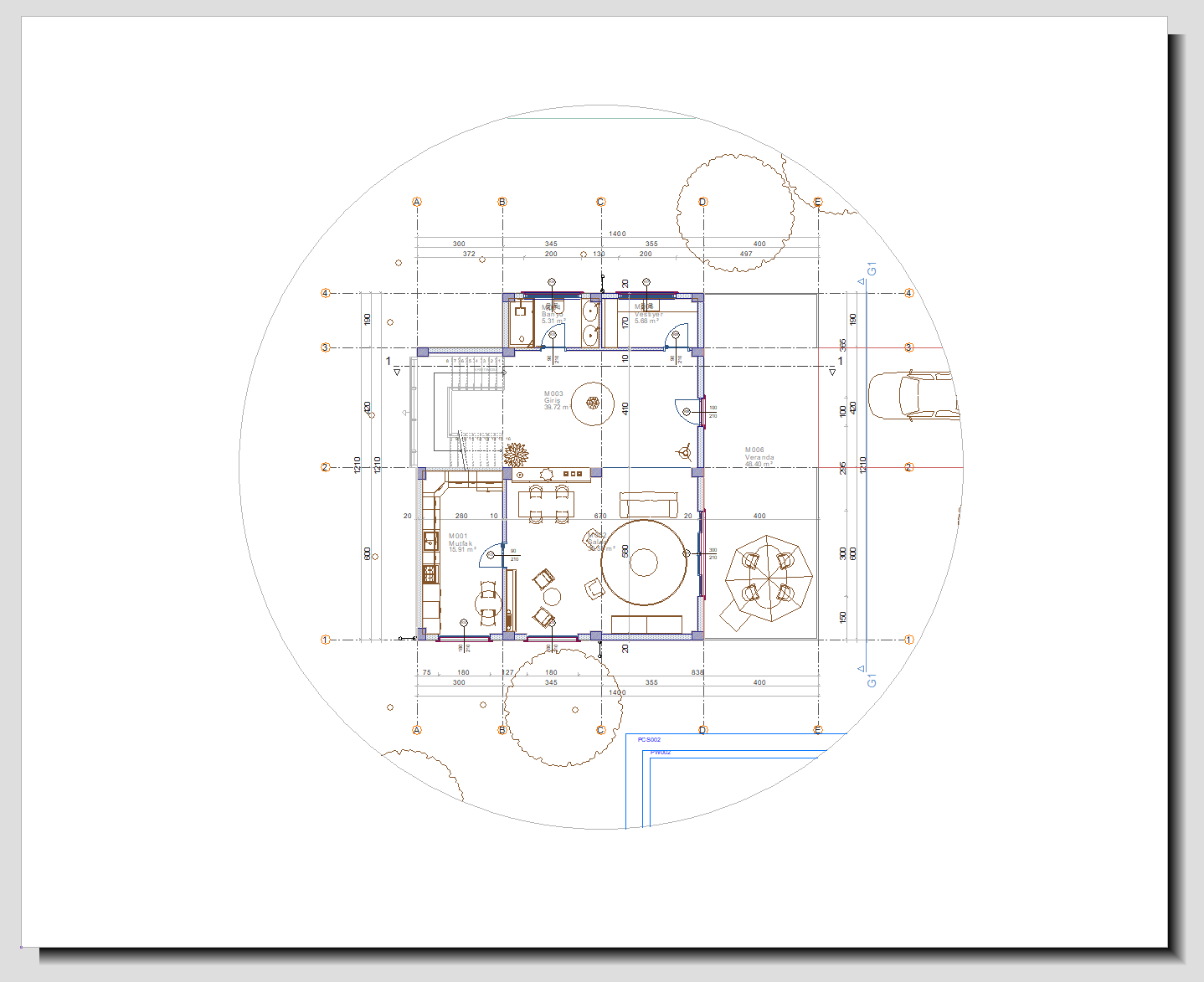

Pafta bloğunun oluşması
|
