Yeni Pafta Bloğu-Poligon Yolu komutu ile çalışılan çizim penceresinde, çizilen bir poligonun yolu (4’den fazla köşenin belirlediği alanın) içinde kalan objeler kesilerek hafızaya ya da arşive kaydedilir.
Yeni Pafta Bloğu-Poligon Yolu Komutunun Yeri
Ribbon menü çizimler sekmesi Pafta Dizaynı başlığı altından ulaşabilirsiniz.
İşlem Adımları
-

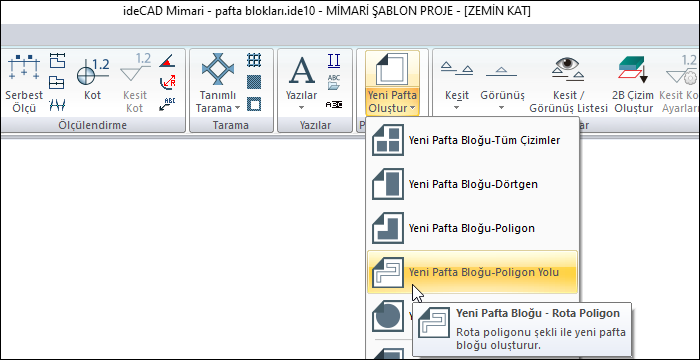

Yeni Pafta Bloğu-Poligon Yolu ikonunu tıklayın.
-
Çizim alanında bloklamak istediğiniz alanın köşesinden birini tıklayarak fareyi hareket ettirin. Sırasıyla diğer noktaları tıklayın. İlk noktayı tekrar tıkladığınızda, poligon tamamlanmış olacaktır.
-
Çizim alanında herhangi bir noktayı tıklayın. Tıkladığınız nokta bloğun yerleştirme noktası olacaktır.
-
Pafta Blok Ayarları diyaloğu açılacaktır. Bu diyalogda, bir blok adı verin ve ölçek belirleyin.
-
Bloğun çevresini bir çizgi ile belirtmek istiyorsanız, Kontur çiz satırını işaretleyin.
-
Arşive kaydet satırını işaretli bırakırsanız, blok arşive kaydedilecektir.
-
Tamam butonunu tıklayın.
|
İşlem adımı |
|---|
|

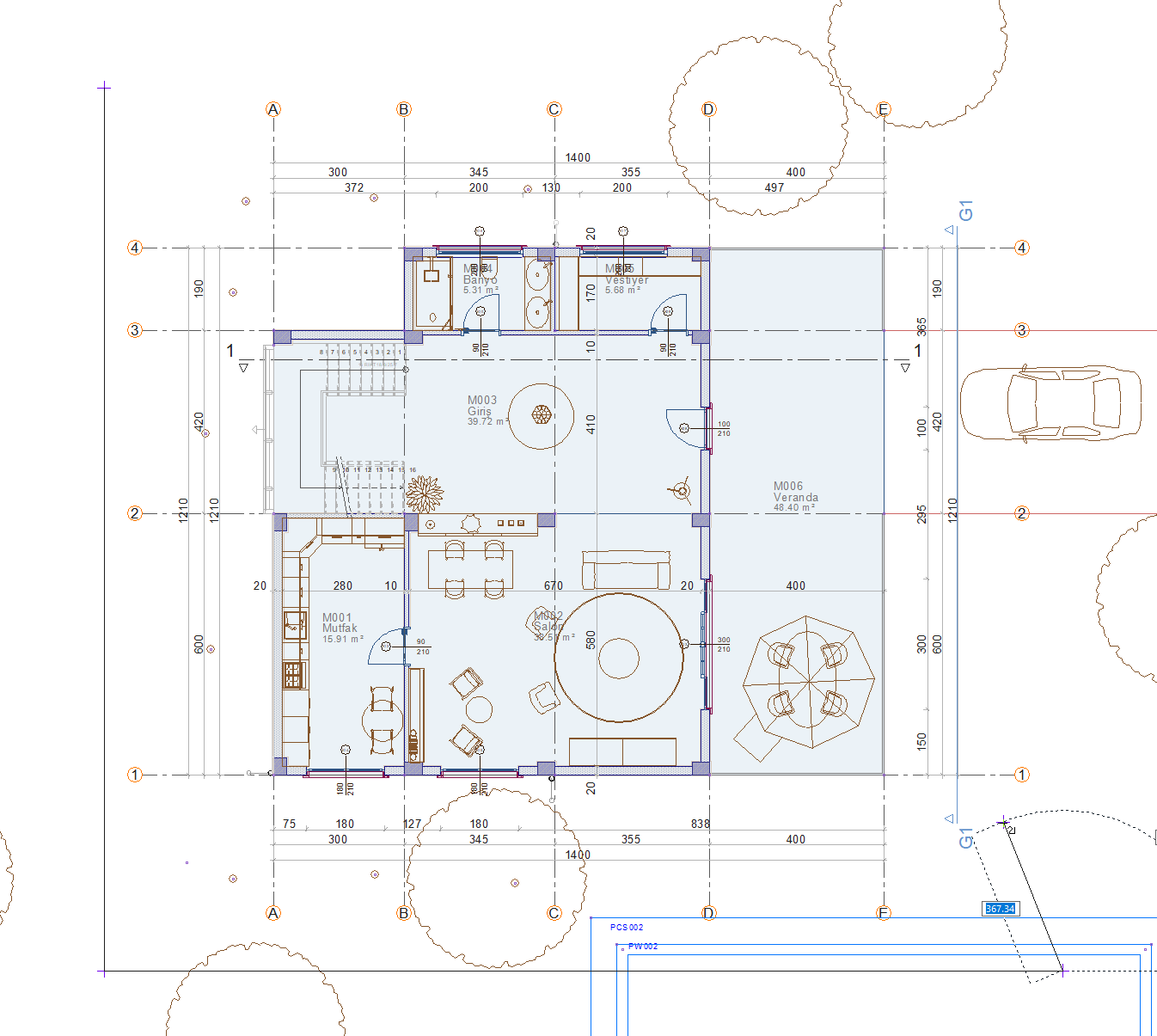

Blok sınırı için ilk noktanın belirlenmesi
|
|

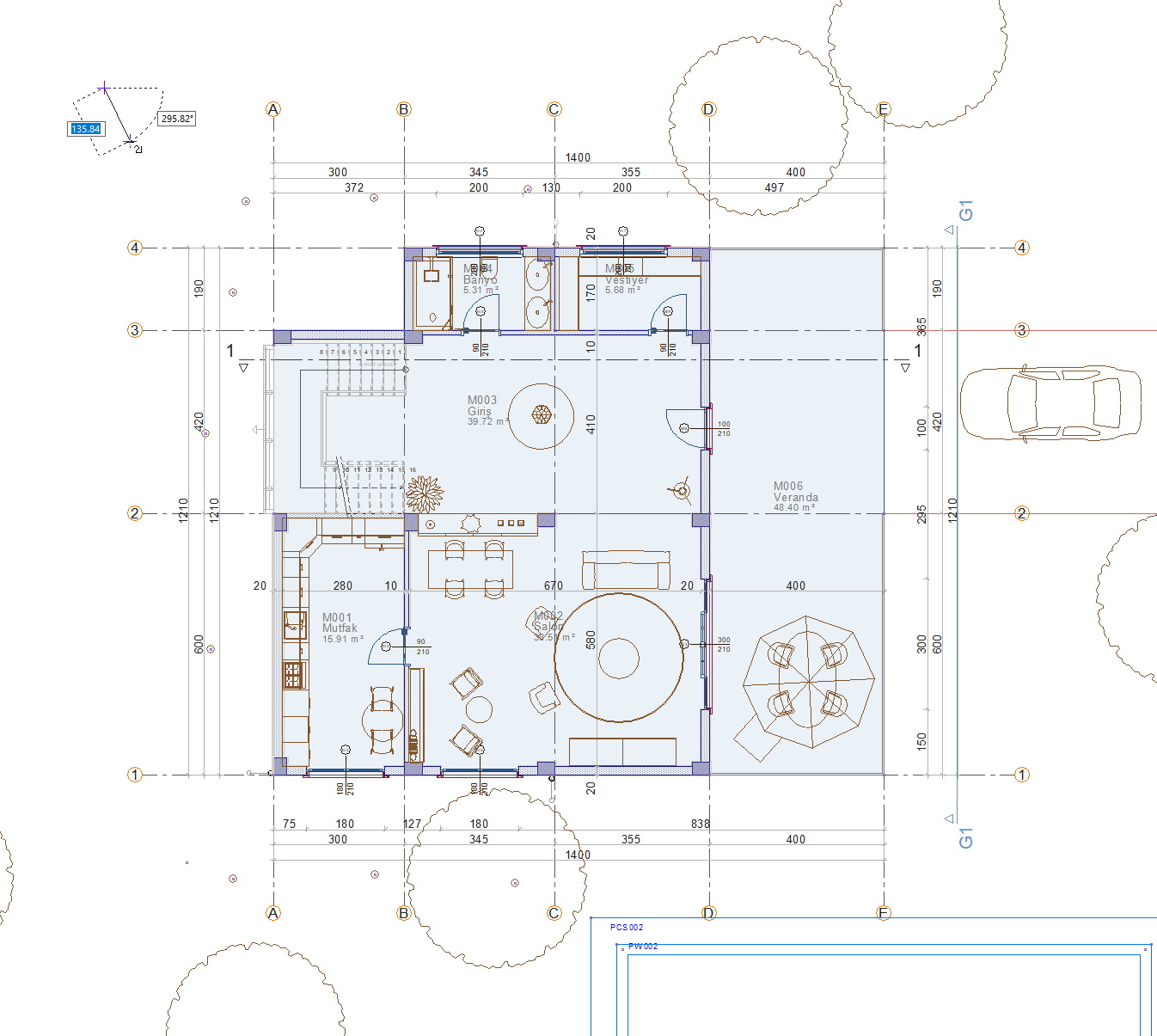

İkinci noktanın belirlenmesi
|
|

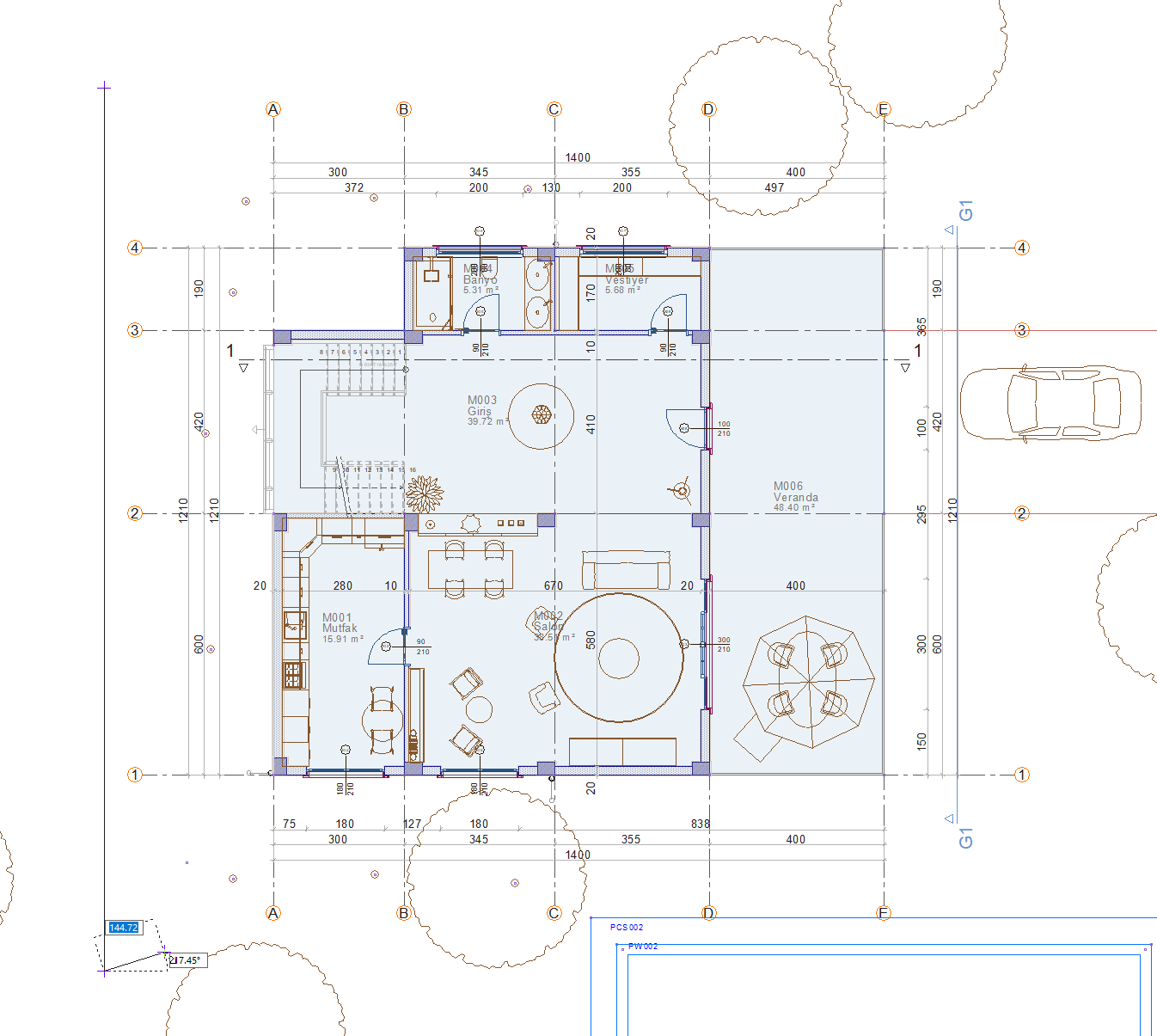

Üçüncü noktanın belirlenmesi
|
|

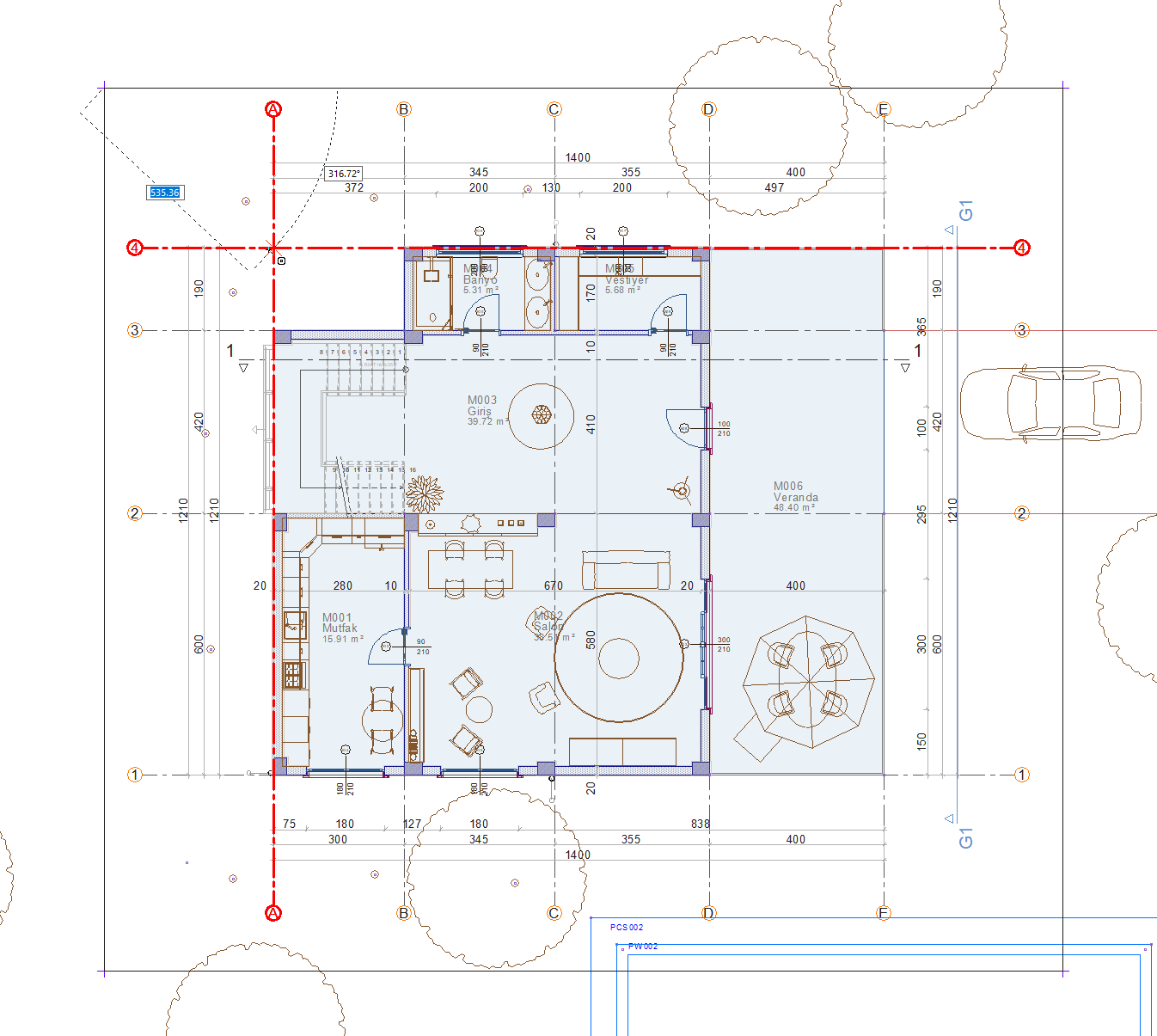

Dördüncü noktanın belirlenmesi
|
|

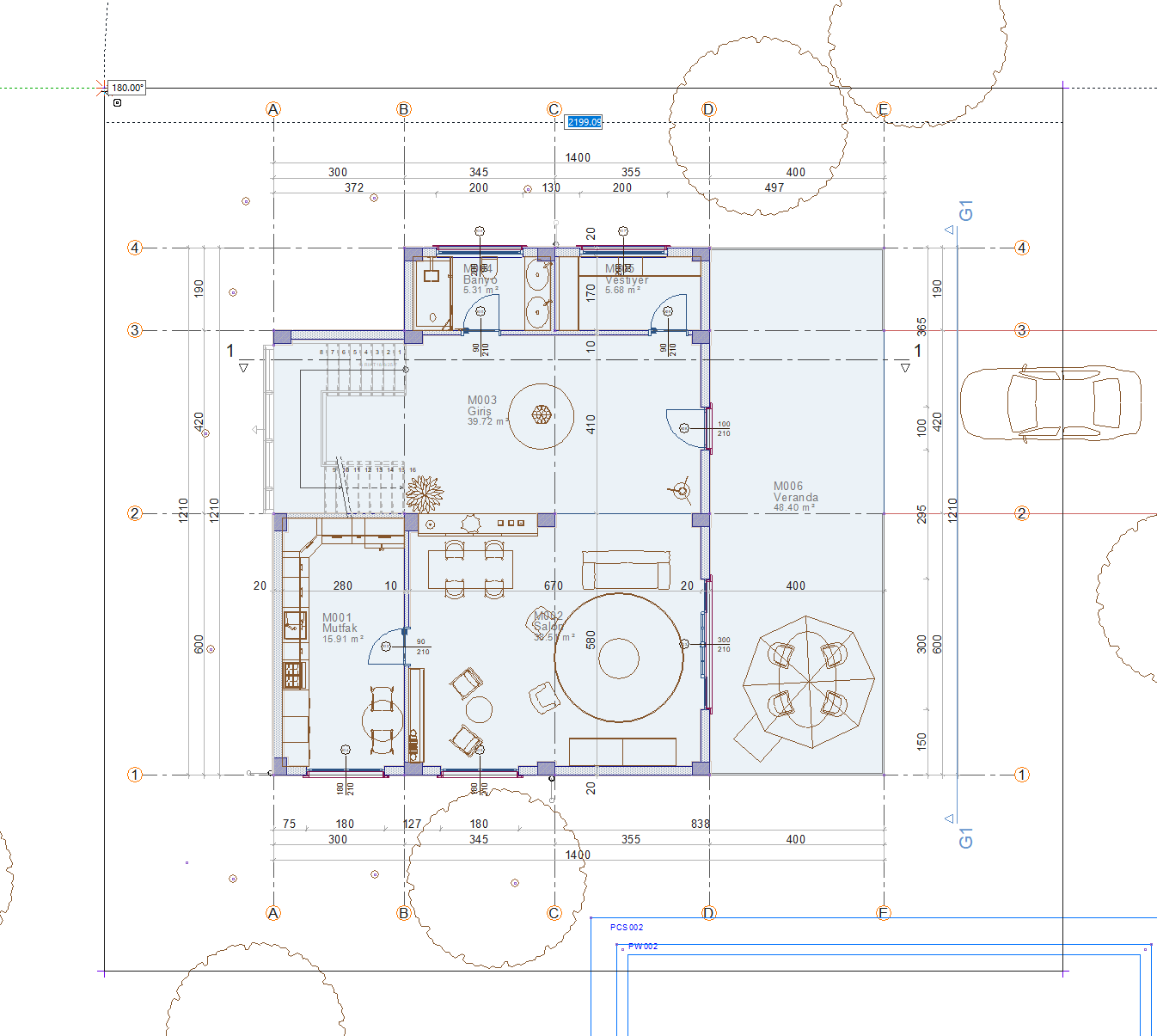

Birinci noktanın tıklanarak sınırın kapatılması
|
|

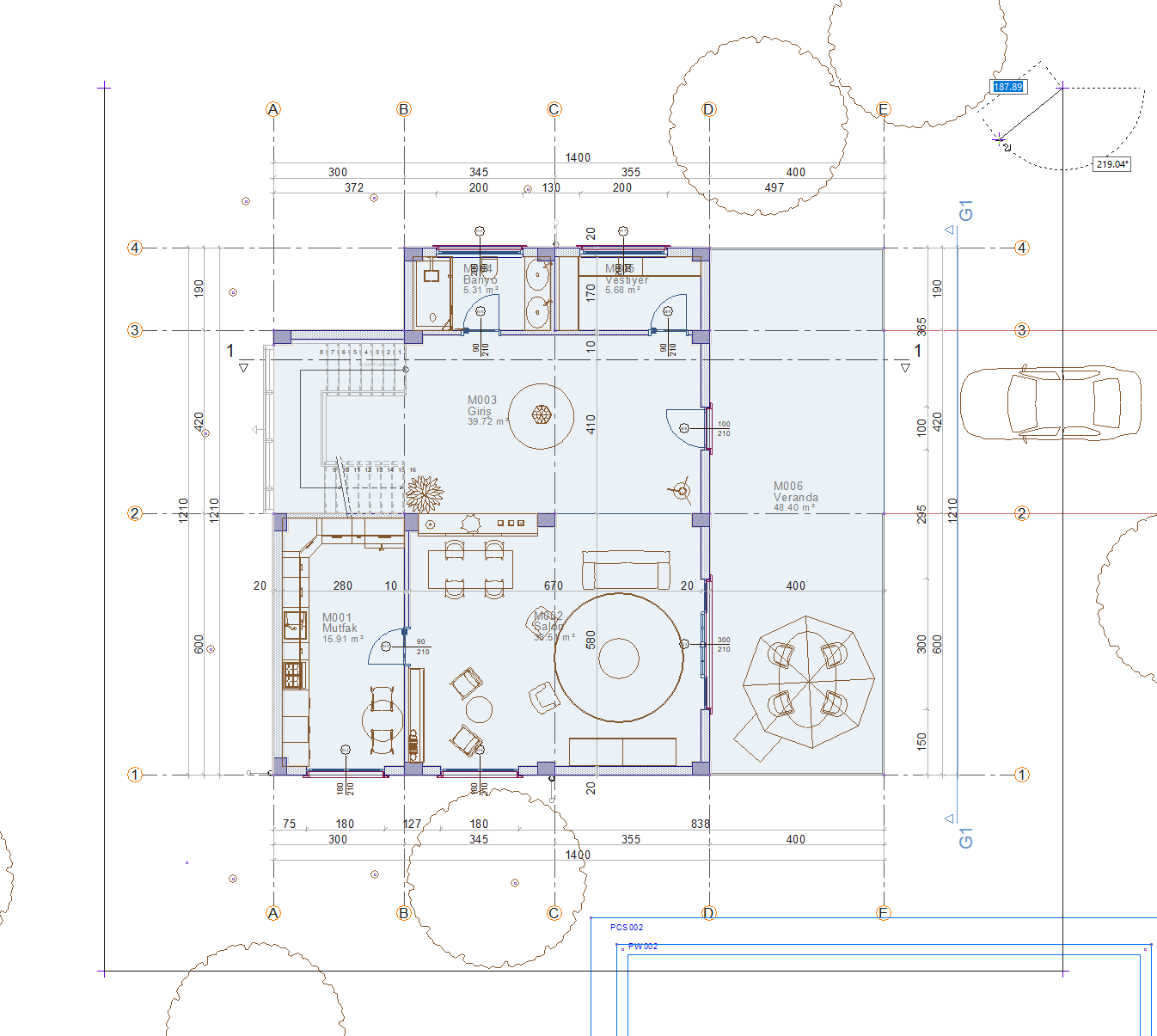

Yerleştirme noktasının belirlenmesi
|
|

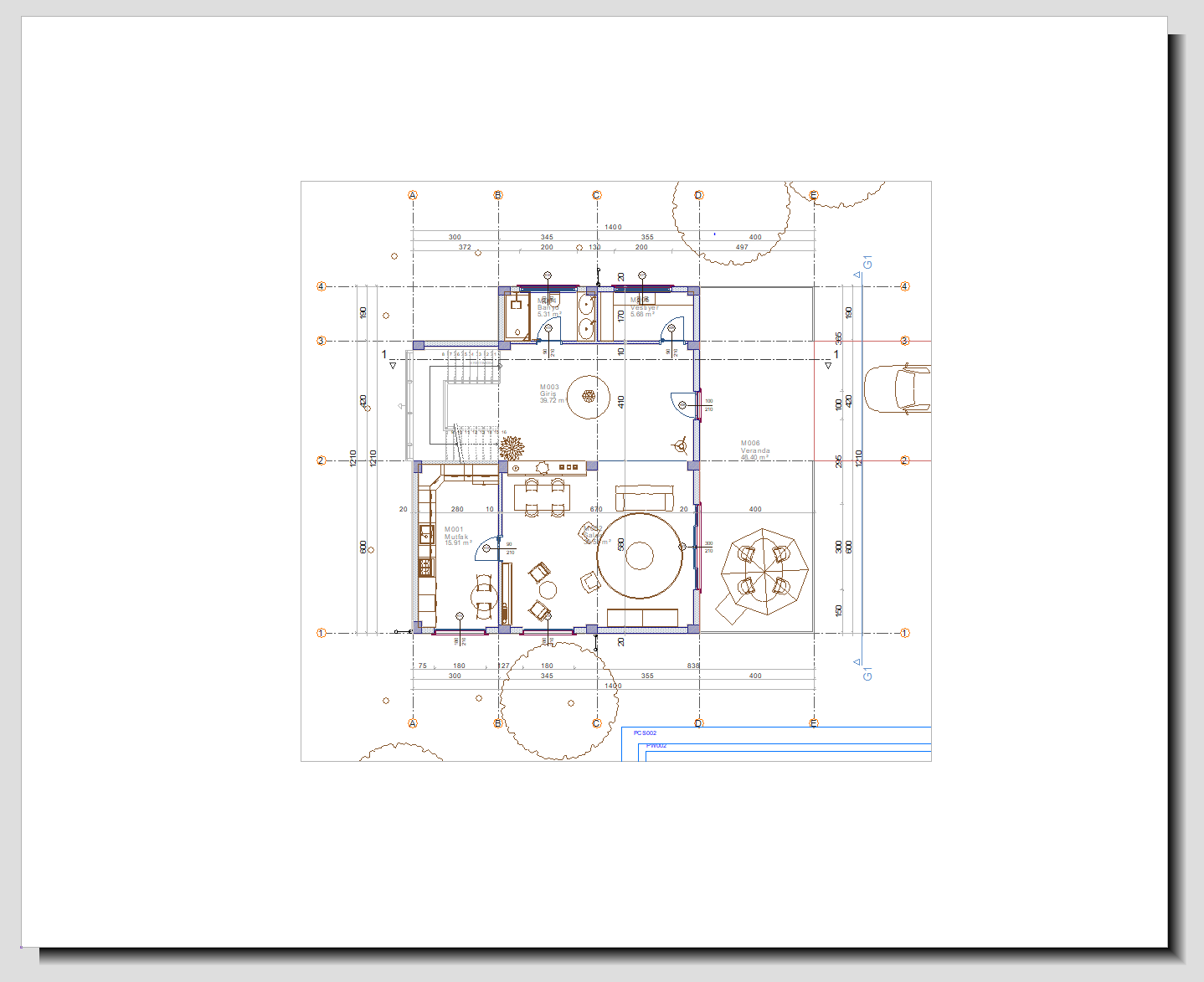

Pafta bloğunun oluşması
|
