Tekil Temel Ayarları
Tekil Temel Ayarları komutu ile tekil temel boyut, yükseklik, kot, çizim, materyal seçimi, statik materyal gibi ayarlarına ulaşılır.

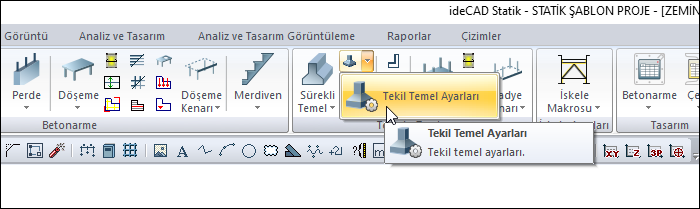

Tekil Temel Ayarları Komutunun Yeri
Tekil temel komutu çalıştırıldıktan sonra ekrana gelen Tekil temel yardımcı toolbarında bulunmaktadır.
Ayrıca Betonarme sekmesi Temel-Zemin konu başlığından ulaşabilirsiniz.

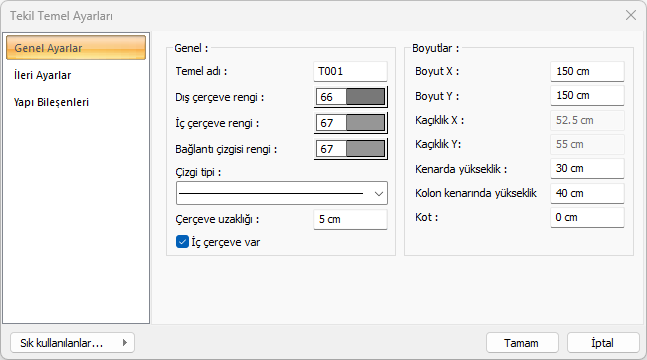

Genel Ayarlar Sekmesi
Özellikler |
|---|
Temel adı  Tekil temelin adıdır. Buraya girilen rakamın önüne T harfi getirilerek tekil temelin adı oluşturulur ve planda temel üzerine yazılır. Temellerin çiziliş sırasına göre rakam artırılır (T1, T2, T3.... gibi). Tekil temel adları istenirse sonradan Obje Adlandır komutu ile değiştirilebilir. İsim indisi T olmak zorunda değildir. Yeniden adlandırmada farklı indisler kullanılabilir. |
Dış çerçeve rengi  Tekil temel dış konturunun (dış çizgilerinin) rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda fark edilmez. Çizim kağıda çizdirilirken geçerlidir. |
İç çerçeve rengi  Kolon çevresindeki çerçevenin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda fark edilmez. Çizim kağıda çizdirilirken geçerlidir. |
Bağlantı çizgisi rengi  İç çerçeve ile dış çerçeve köşe noktalarını birbirine bağlayan çizgilerin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Kalem kalınlıkları ekranda fark edilmez. Çizim kağıda çizdirilirken geçerlidir. Bağlantı çizgileri temel trapez kesitli ise (kenarda yükseklik ile kolon hizasında yükseklik birbirinden farklı ise) çizilir. İki yüksekliğin birbirine eşit olduğu durumlarda temel dikdörtgen kesitli olacağı için bağlantı çizgisi çizilmez. |
Çizgi tipi  Planda kazığı oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
Çerçeve uzaklığı  Kolonun tekil temele oturduğu yerde tekil temel üzerinde kolonu çevreleyen bir çerçeve çizdirilebilir. Bu kutucuğa çerçevenin kolon yüzünden mesafesi girilir. Çerçevenin çizilmesi isteniyorsa “İç çerçeve var” seçeneğine işaret konur. Bu seçenek işaretlenmezse çerçeve çizilmez. |
Boyut X  Tekil temelin, üzerine oturan kolonun X boyutuna paralel boyutudur. Kolon X boyutu, kolon aksı yönündeki kolon boyutudur. Kolon aksı kolon düğüm noktasından çizilen ok işaretidir. Klasik menüde Ayarlar/Genel Ayarlar/ Genel Ayarlar, ribbon menüde Ayarlar/Ayarlar/Genel Ayarlar/ Genel Ayarlar sekmesinden “Kolon akslarını çiz” seçeneği işaretli ise ekranda kolon üzerinde gözükür. |
Boyut Y  Tekil temelin, üzerine oturan kolonun Y boyutuna paralel boyutudur. Kolon Y boyutu, kolon aksına dik yöndeki boyuttur. |
Kaçıklık X  Tekil temelin kolon lokal X ekseni yönündeki kaçıklığıdır. Kaçıklık X sıfır olursa, tekil temelin sol kenarı kolonun sol kenarı ile çakışır. Pozitif olursa, tekil temelin sol kenarı kolon sol kenarından girilen değer kadar sola kayar. Negatif olursa, tekil temelin sol kenarı, kolon sol kenarından girilen değer kadar sağa kayar. Yönler kolon lokal eksenlerine göre düşünülmelidir. |
Kaçıklık Y  Tekil temelin kolon lokal Y ekseni yönündeki kaçıklığıdır. Kaçıklık Y sıfır olursa, tekil temelin üst kenarı kolonun üst kenarı ile çakışır. Pozitif olursa, tekil temelin üst kenarı kolon üst kenarından girilen değer kadar yukarıya kayar. Negatif olursa, tekil temelin üst kenarı, kolon üst kenarından girilen değer kadar aşağıya kayar. Yönler kolon lokal eksenlerine göre düşünülmelidir. |
Kenarda yükseklik  Tekil temelin kenardaki düşey (z yönündeki) yüksekliğidir. Trapez kesitli tekil temeller yapılmak istenirse kenarda temel yüksekliği kolon hizasındaki temel yüksekliğinden küçük olmalıdır. Dikdörtgen kesitli tekil temeller için kenarda ve kolon hizasındaki yükseklikler birbirine eşit olmalıdır. |
Kolon kenarında yükseklik  Tekil temelin kolon yüzü hizasındaki düşey (z yönündeki) yüksekliğidir. Trapez kesitli tekil temeller yapılmak istenirse kolon hizasındaki temel yüksekliği kenardaki temel yüksekliğinden büyük olmalıdır. Dikdörtgen kesitli tekil temeller için kenarda ve kolon hizasındaki yükseklikler birbirine eşit olmalıdır. |
Kot  Tekil temelin kat tabanına göre kotudur. Kot sıfır olduğu zaman tekil temelin üst yüzeyi kat tabanı ile çakışıktır. Kot hanesine negatif değer girilirse temel kat tabanından aşağıya doğru kayar. Pozitif değerler temeli kat tabanından yukarıya doğru kaydırır. Tekil temel kotu değiştirilirse, temele oturan kolon kotunun da buna göre değiştirilmesi gerekir. Değiştirilmezse kolon temele oturmaz. |

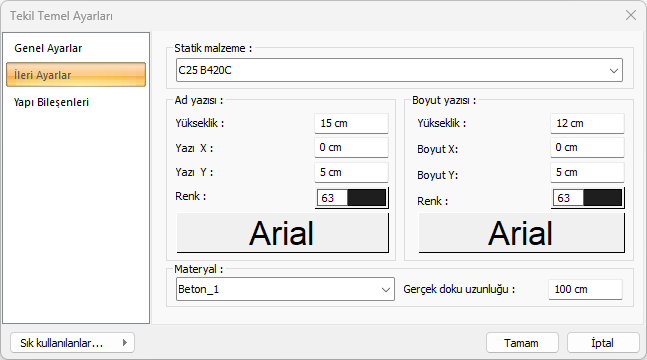

İleri Ayarlar Sekmesi
Özellikler |
|---|
Statik malzeme  Elemanda kullanılacak statik malzemeyi listeden seçin. Statik malzeme betonarme elemanı olarak Yapı Ağacında Malzemeler altında tanımlanabilir |
Ad Yazısı Yükseklik, Renk, Yazı Tipi  Kazık adı yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Başlığı Ad Yazısı, yazı tipi ayarlanır. Yazılar yatay olarak yazılır. |
Boyut Yazısı Yükseklik, Renk, Yazı Tipi  Kazık boyut yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Başlığı Boyut Yazısı, yazı tipi ayarlanır. Yazılar yatay olarak yazılır. |
Yazı X/Yazı Y  Kazık Adı yazısının kolon başlığı sol üst köşesine göre X ve Y koordinatları girilir. Yazı X değeri pozitif girilirse isim yazısı sola, negatif olursa sağa kayar. Yazı Y değeri pozitif olursa isim yazısı yukarıya, negatif olursa aşağıya kayar. |
Boyut X/Boyut Y  Kazık Boyut yazısının kolon başlığı sağ üst köşesine göre X ve Y koordinatları girilir. Boyut X değeri pozitif olursa boyut yazısı sola, negatif olursa sağa kayar. Boyut Y değeri pozitif olursa boyut yazısı yukarıya, negatif olursa aşağıya kayar. |
Materyal  Temellerin katı modelde üzerine kaplanacak materyal seçilir. Temel seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir. Farenin sol tuşu ile aşağı ok butonu üzerine tıklanır. Açılan materyal listesinden uygun materyal seçilir. Tanımlı materyal yoksa liste boş gelir. Materyal ekleme işlemi klasik menüde Ayarlar/Materyaller satırı, ribbon menüde Ayarlar/Ayarlar/Materyaller tıklanarak açılan diyalogdan yapılır. |
Gerçek doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |

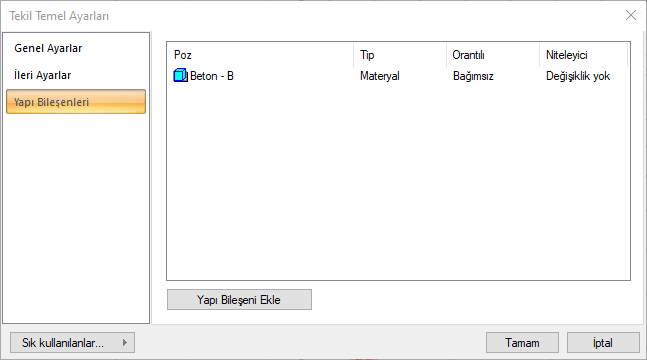

Yapı Birleşenleri Sekmesi
Yapı Bileşenleri Ekle : Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.
Yapı bileşeni ekle butonunu tıklayın.

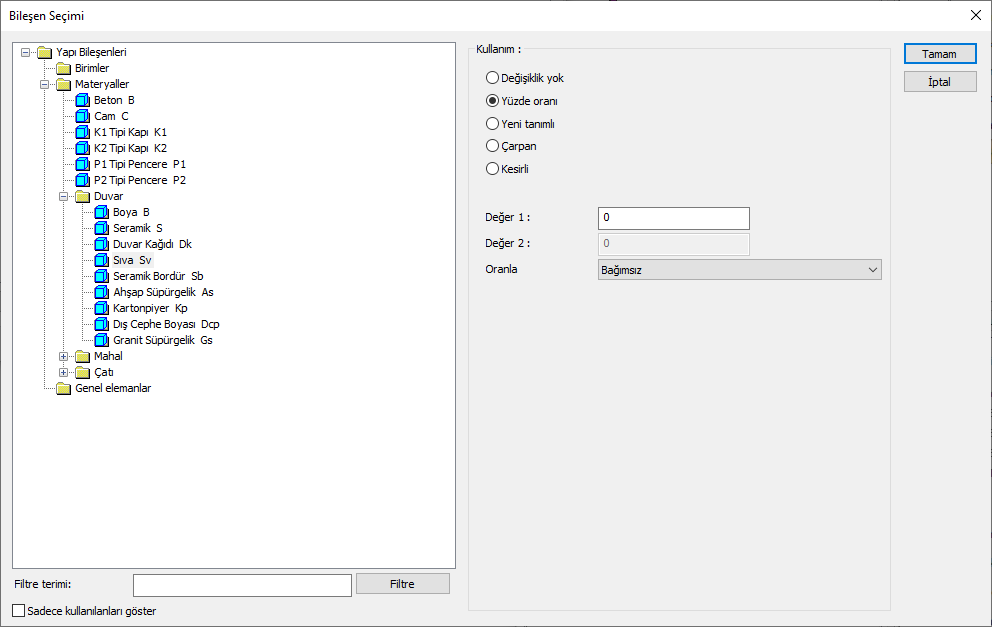

Bileşen Seçimi diyalogu açılacaktır.
Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.
Sağ tarafta bulunan parametreleri ayarlayın.
Tamam butonu tıklayın. “Bileşen Seçimi” diyalogu kapanacaktır. Yapı Bileşenleri sekmesinde malzeme ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.
Bileşen seçimi diyalogunda bulunan parametreler şunlardır:
Kullanım bölümünde ;
Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.
Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.
Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.
Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.
Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.
Oranla: Malzemenin hangi ölçeğe –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
Oranla listesinde tekil temel objesi ve malzeme ölçüsüne göre beliren satırlar şunlardır.
Tekil Temel | ||
Ölçü | Listede çıkan | Açıklama |
Sabit | Bağımsız | Kullanılan sabit ölçü, miktar olarak aynen kullanılacak demektir. |
Uzunluk | Bağımsız | Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
Çevre | Malzeme tanımlanırken bulunan uzunluk ölçüsü ile tekil temelin çevresi çarpılarak, malzemenin uzunluğu bulunacak demektir. | |
Yükseklik | Malzeme tanımlanırken bulunan uzunluk ölçüsü ile tekil temelin yüksekliği çarpılarak, malzemenin uzunluğu bulunacak demektir. | |
Alan | Bağımsız | Malzeme tanımlanırken bulunan alan ölçüsü miktar olarak aynen kullanılacak demektir. |
Hacim | Bağımsız | Malzeme tanımlanırken bulunan hacim ölçüsü, hacim değeri olarak aynen kullanılacak demektir. |
Hacim | Malzeme tanımlanırken bulunan hacim ölçüsü ile döşeme hacmi çarpılarak kullanılacak demektir. | |
Sayı | Bağımsız | Malzeme tanımlanırken bulunan sayı ölçüsü, malzeme sayısı olarak aynen kullanılacak demektir. |
Sayı | Malzeme tanımlanırken bulunan sayı ölçüsü, malzeme sayısı olarak aynen kullanılacak demektir. | |
