Tek Eğimli Çatılar - Dış Basınç Katsayıları

• Tek eğimli çatıların basınç katsayıları otomatik hesaplanır.

Simgeler

b = Yapının genişliği
e = Kenar mesafesi
c_pe,10 = Dış basınç katsayısı
h = Yapı yüksekliği
q_b = Esas hız kaynaklı rüzgâr basıncı
q_p(z_e) = Tepe rüzgar basıncı
z_e = Referans yükseklik
w_e = Dış yüzeylere etkiyen rüzgar basıncı
θ = Rüzgar yönü

Dış yüzeylere etkiyen rüzgar basıncı, w_e aşağıdaki denklem kullanılarak hesaplanır. Basınç katsayıları c_pe her bir bölge için ayrı ayrı tespit edilmelidir.

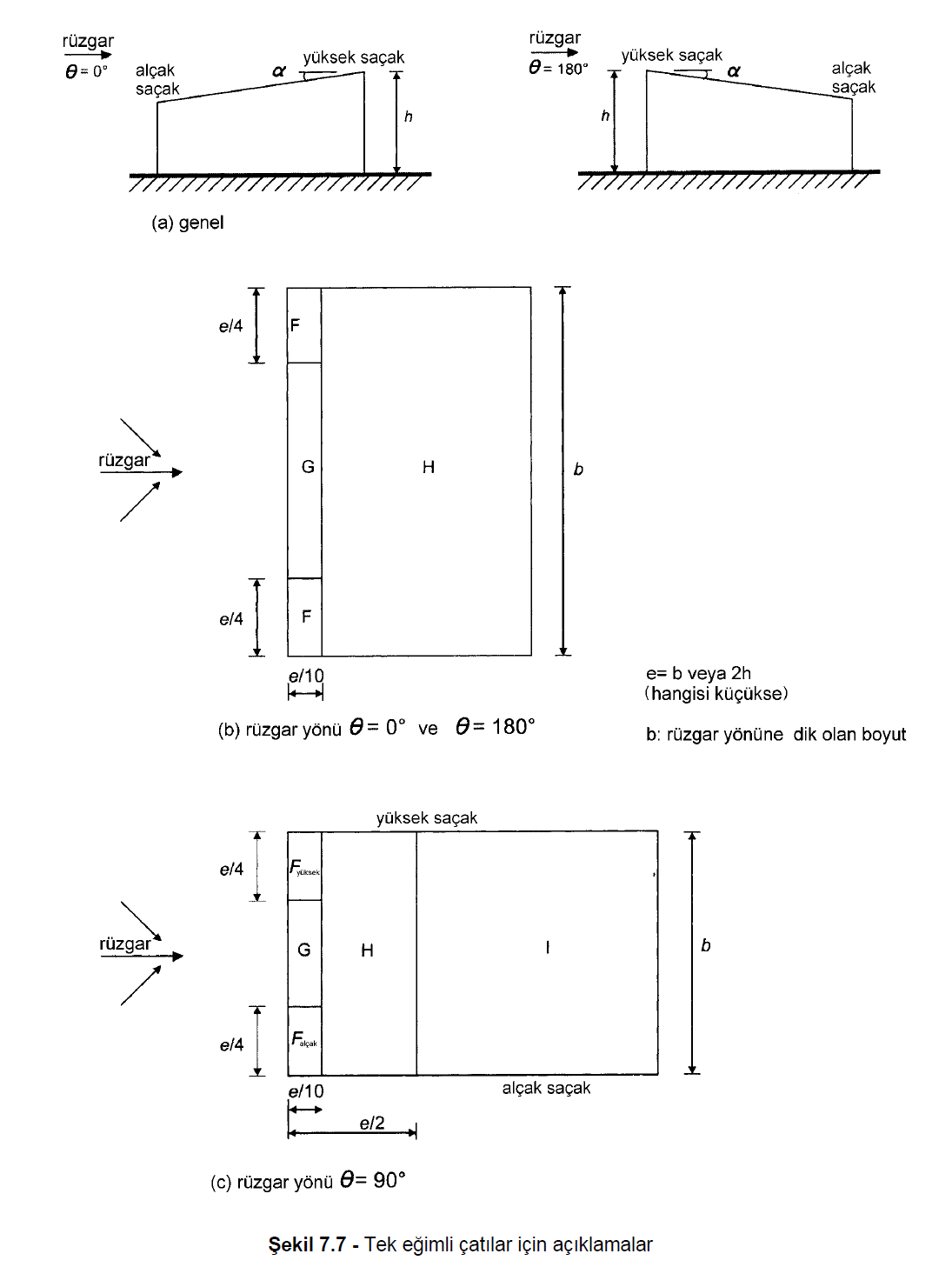

Tek eğimli çatılar aşağıdaki şekilde gösterildiği gibi bölgelere ayrılır. Her bir bölge için dış basınç katsayıları c_pe tanımlanır. Dış basınç katsayılarının belirlendiği bölgeler TS EN 1991-1-4 Şekil 7.7 'de gösterilmiştir. Bölgelere etkiyen rüzgar yüklerini belirlemek için kullanılan basınç katsayıları TS EN 1991-1-4 Çizelge 7.3a ve Çizelge 7.3b 'de gösterilmiştir.

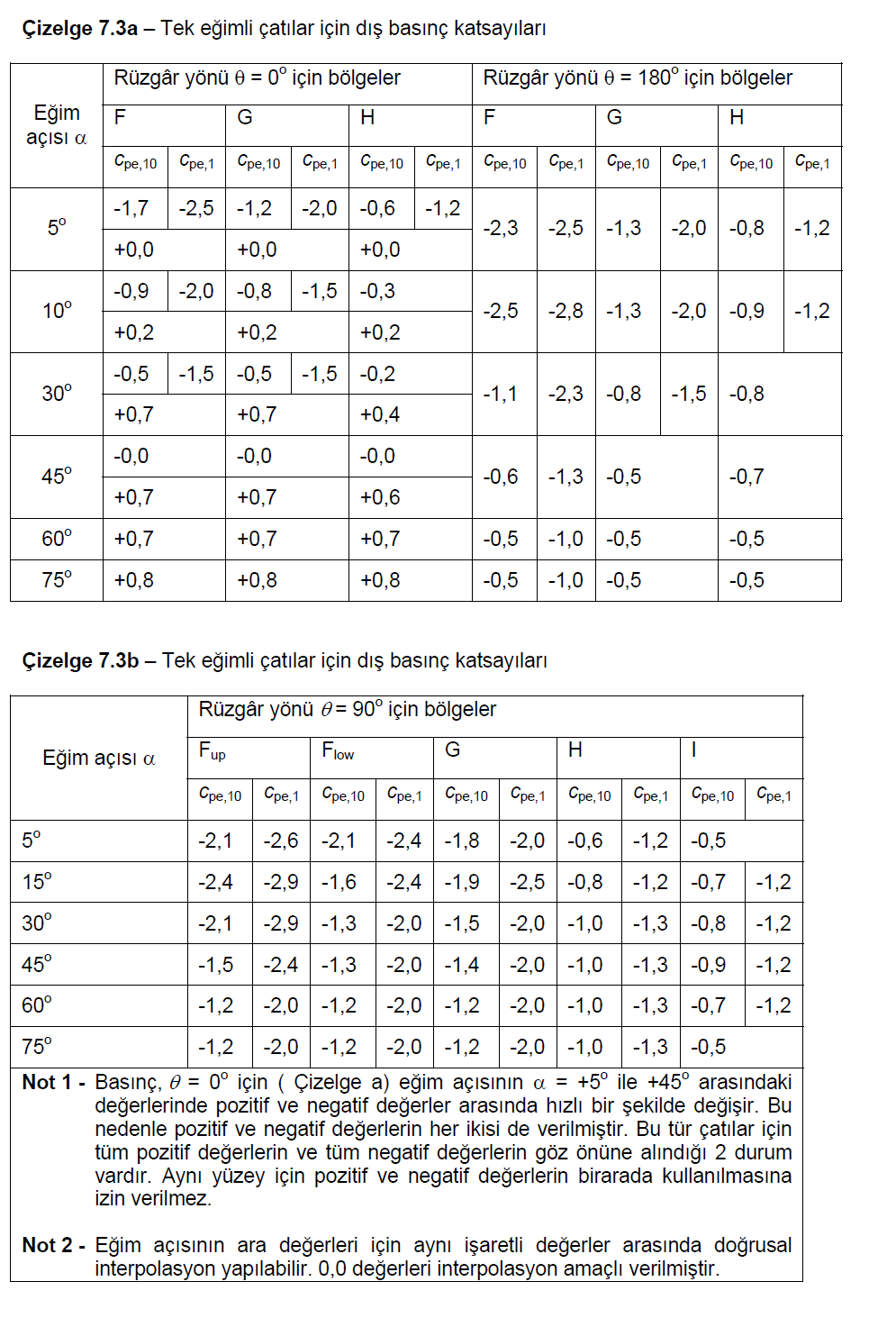

Basınç katsayılarının değerleri TS EN 1991-1-4 Çizelge 7.3a ve Çizelge 7.3b 'de belirtilmiştir.

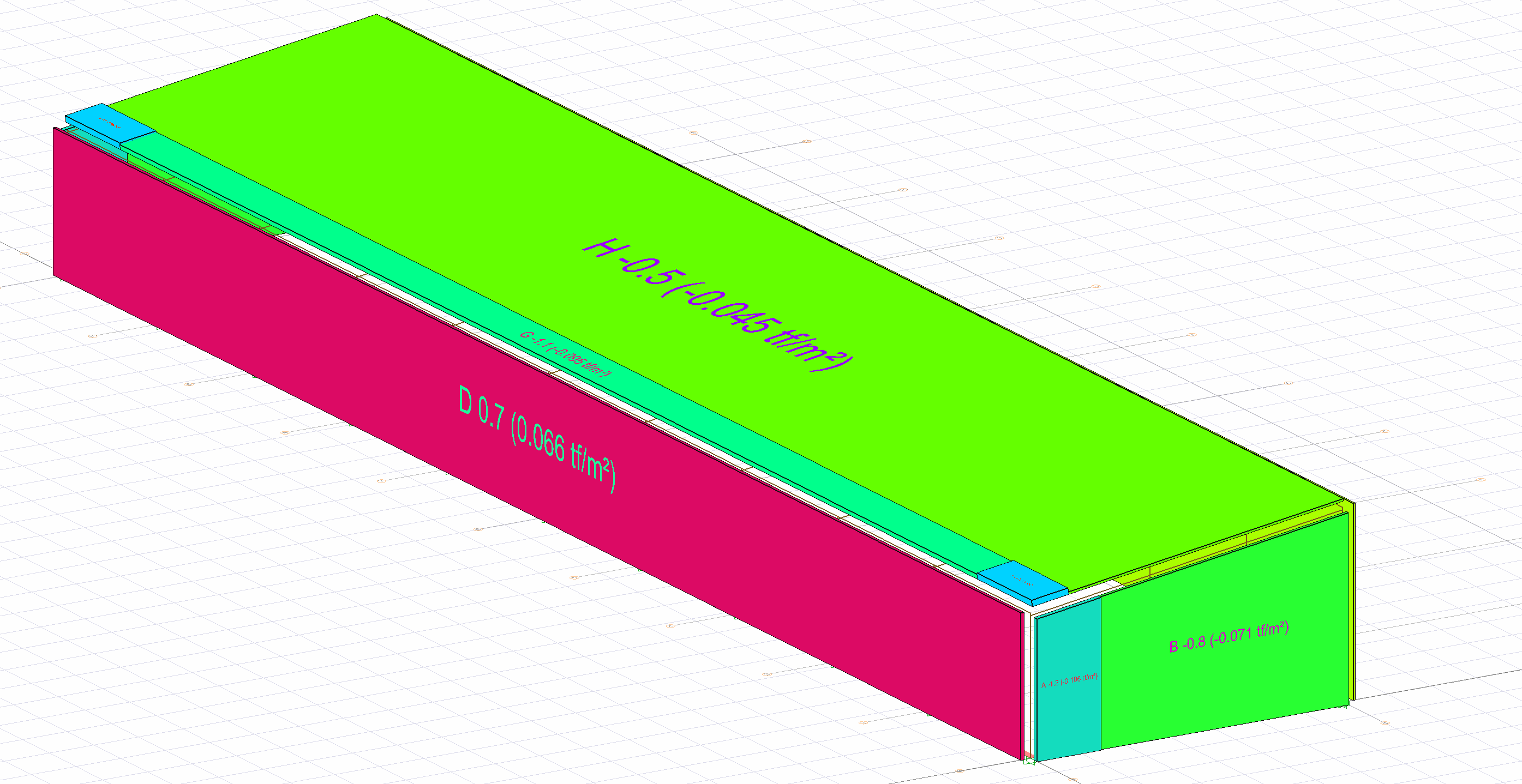

ideCAD Statik 'de tek eğimli çatılar otomatik olarak bölgelere ayrılır ve rüzgar basınçları etkitilir.
