Kalıp İskelesi Raporu komutuyla taşıyıcı kalıp iskelesi ayarları yapıldıktan sonra kalıp iskelesi raporu oluşturulur.

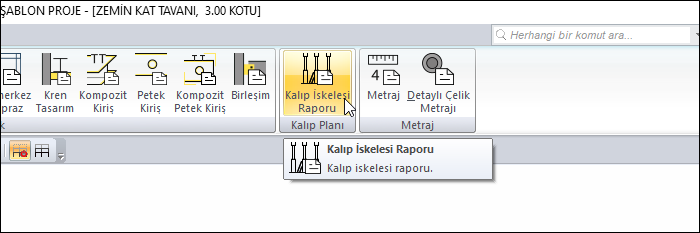

Kalıp İskelesi Raporu Komutunun Yeri
Raporlar sekmesi Kalıp Planı başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Kalıp İskelesi Raporu ikonunu tıklayın. Kalıp iskelesi ayarları diyaloğu açılacaktır.
-
Açılan diyalogda, taşıyıcı kalıp iskeleleri ile ilgili ayarlar görülecektir.
-
Gerekli düzenlemeler yapıldıktan sonra Oluştur butonunu tıklayın.
-
ideCAD Rapor otomatik çalışacak, seçimleriniz kolon/perde, kiriş ve döşeme kalıp iskelesi raporu olarak ayrı ayrı sayfalarda tek rapor altında oluşturulacaktır.
|

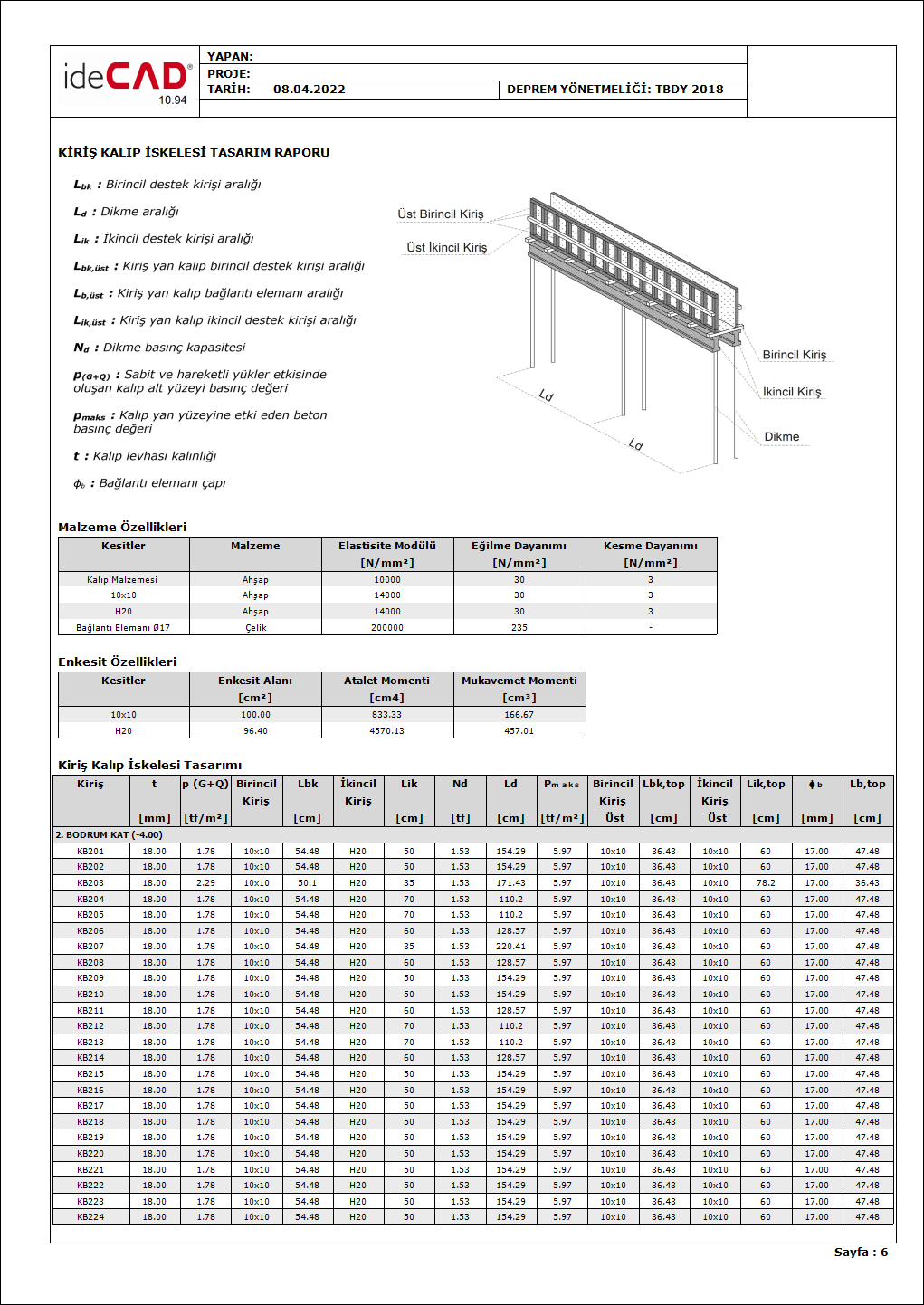

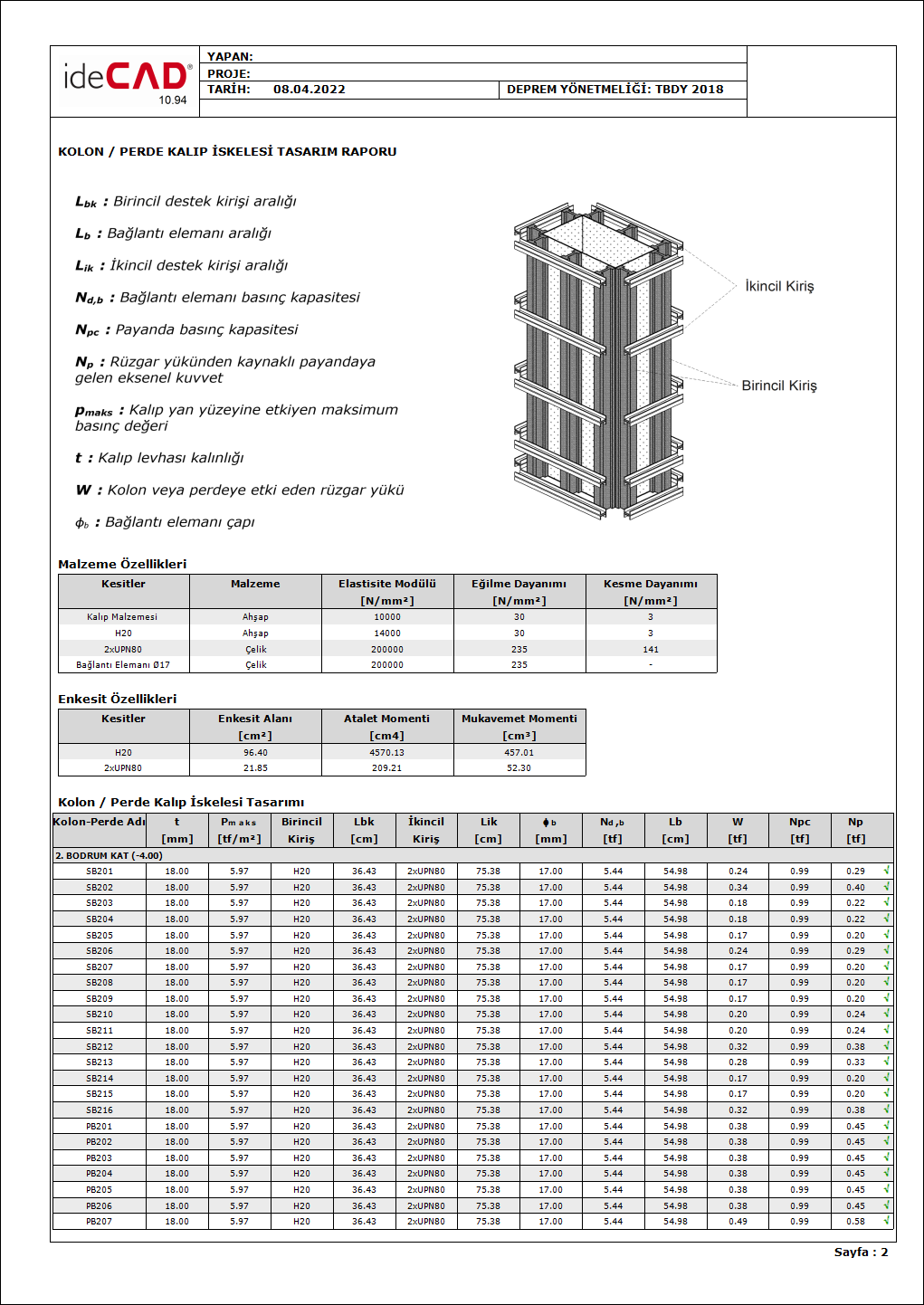

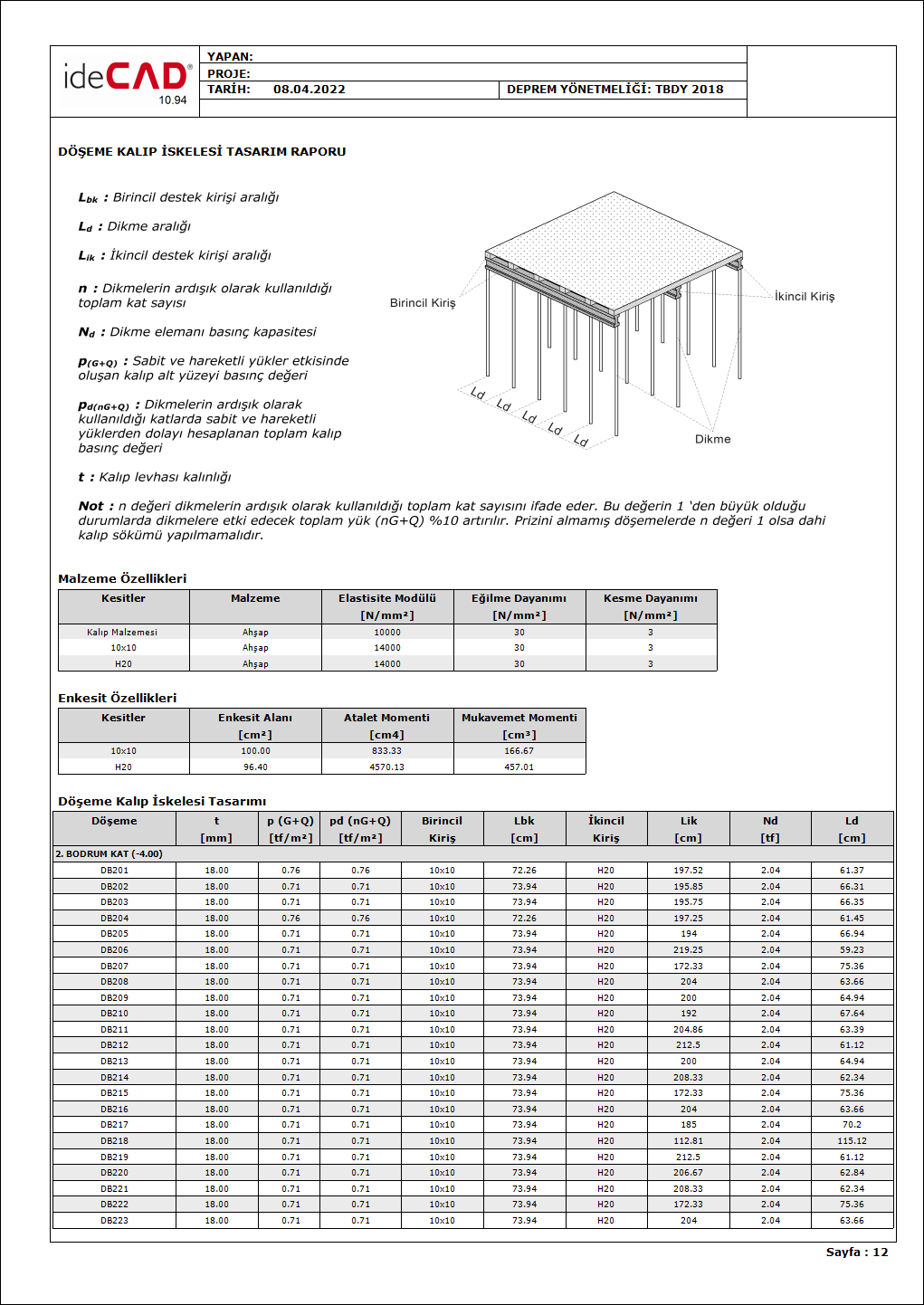

Örnek kalıp iskelesi rapor sayfaları
|

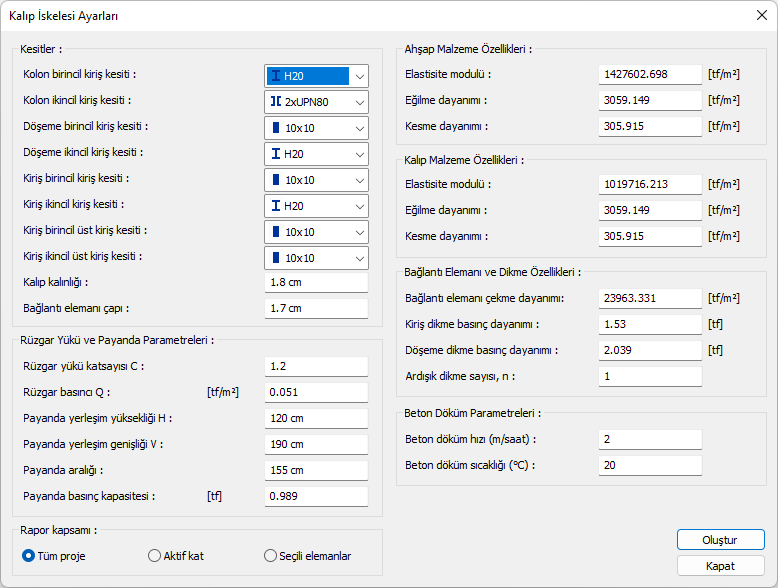

Kalıp İskelesi Ayarları
|
Özellikler |
|
Kolon birincil kiriş kesiti
Kolon kalıbının birincil destek kirişi kesiti listeden seçilir. |
|
Kolon ikincil kiriş kesiti
Kolon kalıbının ikincil destek kirişi kesiti listeden seçilir. |
|
Döşeme birincil kiriş kesiti
Döşeme kalıbının birincil destek kirişi kesiti listeden seçilir. |
|
Döşeme ikincil kiriş kesiti
Döşeme kalıbının ikincil destek kirişi kesiti listeden seçilir. |
|
Kiriş birincil kiriş kesiti
Kiriş kalıbının birincil destek kirişi kesiti listeden seçilir. |
|
Kiriş ikincil kiriş kesiti
Kiriş kalıbının ikincil destek kirişi kesiti listeden seçilir. |
|
Kiriş birincil üst kiriş kesiti
Kiriş kalıbının birincil üst destek kirişi kesiti listeden seçilir. |
|
Kiriş ikincil üst kiriş kesiti
Kiriş kalıbının ikincil üst destek kirişi kesiti listeden seçilir. |
|
Kalıp kalınlığı
Kalıp levhası kalınlığı değeri girilir. |
|
Bağlantı elemanı çapı
Bağlantı elemanının (rod) çap değeri girilir. |
|
Rüzgar yükü katsayısı C
Rüzgar yükü katsayı değeri girilir. |
|
Rüzgar basıncı Q
Rüzgar basınç değeri girilir. |
|
Payanda yerleşim yüksekliği H
Payanda yerleşim yüksekliği için değer girilir. |
|
Payanda yerleşim genişliği V
Payanda yerleşim genişliği için değer girilir. |
|
Payanda aralığı
Payanda aralığı için değer girilir. |
|
Payanda basınç kapasitesi
Payanda basınç kapasitesi değeri girilir. |
|
Elastisite modülü
Ahşap ve kalıp malzemesi için ayrı ayrı elastisite modülü değeri girilir. |
|
Eğilme dayanımı
Ahşap ve kalıp malzemesi için ayrı ayrı eğilme dayanımı değeri girilir. |
|
Kesme dayanımı
Ahşap ve kalıp malzemesi için ayrı ayrı kesme dayanımı değeri girilir. |
|
Bağlantı elemanı çekme dayanımı
Bağlantı elemanları (rod) için çekme dayanımı değeri girilir. |
|
Kiriş dikme basınç dayanımı
Kiriş dikmeleri için basınç dayanımı değeri girilir. |
|
Döşeme dikme basınç dayanımı
Döşeme dikmeleri için basınç dayanımı değeri girilir. |
|
Ardışık dikme sayısı, n
Ardışık dikme sayısı girilir. |
|
Beton döküm hızı
Beton döküm hızı için m/saat cinsinden değer girilir. |
|
Beton döküm sıcaklığı
Beton döküm sıcaklığı için °C cinsinden değer girilir. |
|
Tüm proje
Tüm proje için kalıp iskelesi raporu oluşturulur. |
|
Aktif kat
Aktif kat için kalıp iskelesi raporu oluşturulur. |
|
Seçili elemanlar
Seçili elemanlar için kalıp iskelesi raporu oluşturulur. |
