Bu özellik versiyon 10’a aittir.
A2-A3 Düzensizliği Kontrolünü yapar ve raporunu hazırlar.
Bu kontrol DBYBHY 2007 'de belirtilen koşullara göre yapılmaktadır.
Yapıda A2 - A3 Düzensizliği olmasına kullanıcı tarafından karar verilir.
A2 - A3 Düzensizliği Kontrolü Raporunun Yeri
Raporlar sekmesi Deprem Yönetmeliği başlığı altından ulaşabilirsiniz.
A2 - A3 Düzensizliği Kontrolü Raporunun Alınması
A2-A3 Düzensizliği kontrolü yapabilmek için bir aks, bir de çizgiye ihtiyaç vardır.
-
Önce analiz yapın.
-
Projede A2-A3 düzensizliği kontrolü yapacağınız kısmın kesit özelliklerini belirlemek için projenin o bölgesindeki kiriş ve döşemeleri kesen bir çizgi çizin. Çizginin en zayıf kesit özelliklerinin bulunduğu hattan geçmesine dikkat edin.
-
Çizdiğiniz çizgiyi mouse' un sol tuşu ile üzerine tıklayıp seçin.
-
Aynı şekilde bir aks seçin. Seçilen aks moment kolunun yerini belirler.
-

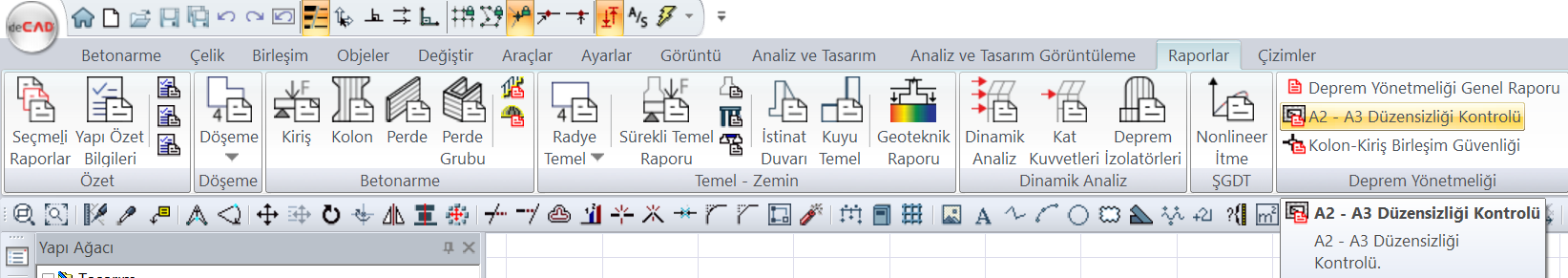

Çizgi ve aksı seçtikten sonra Rapor/Deprem Yönetmeliği/ A2-A3 Düzensizliği Kontrolü satırını tıklayın.
-
A2-A3 Düzensizliği Kontrolü diyaloğu karşınıza gelecektir.
-
Delta değeri sıfır girilirse, moment seçilen aksın oluşturduğu hatta göre bulunur. Eğer moment kolu akstan belli bir mesafedeyse delta değeri olarak bu mesafeyi girin.
-
A2-A3 düzensizliği yapılacak kolonlar bakış yönüne göre aksın üst kısmında kalıyorsa üst, alt kısmında kalıyorsa alt seçeneğini işaretleyin. Tamam butonunu tıkladığınızda ideCAD A2-A3 Düzensizliği Raporunu oluşturacaktır.
-
Daha sonra raporu yazdırın.
|

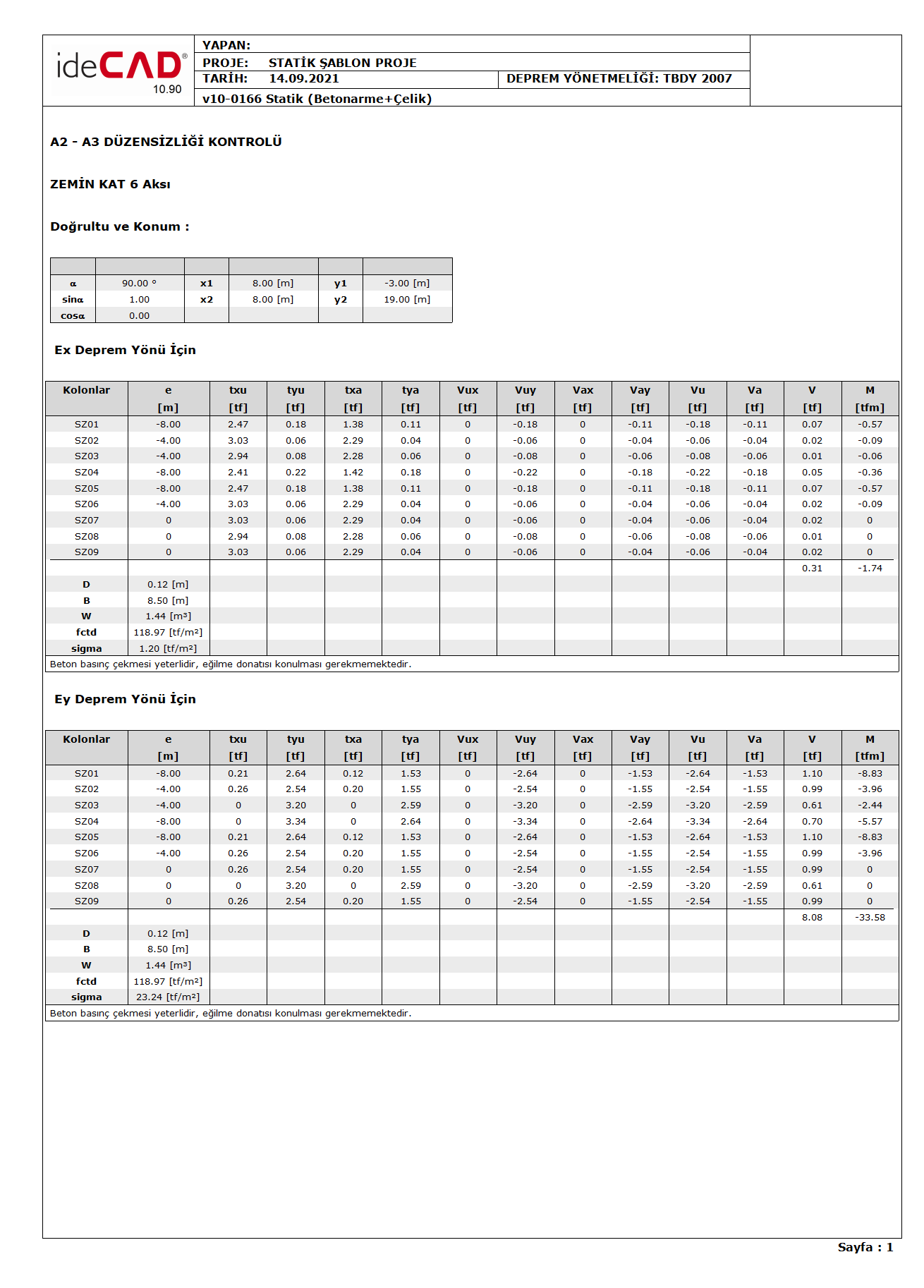

Örnek A2-A3 Düzensizliği Kontrolü Rapor sayfası
|
