Hol Çelik Çapraz Ayarları

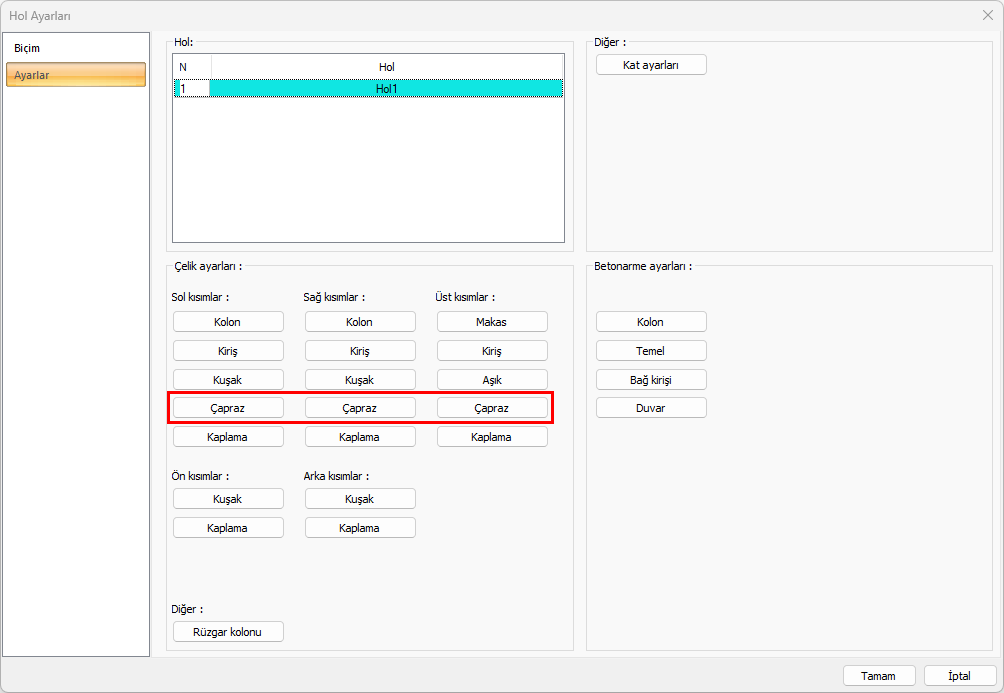

Hol çelik çapraz ayarları, hol ayarları diyaloğu ayarlar sekmesinden Çelik Çapraz butonu tıklanarak değiştirilir. Holün sağ, sol ve üst kısmı için ayrı ayrı çelik çapraz ayarları yapılır.
Çelik Çapraz Ayarlarının Yeri

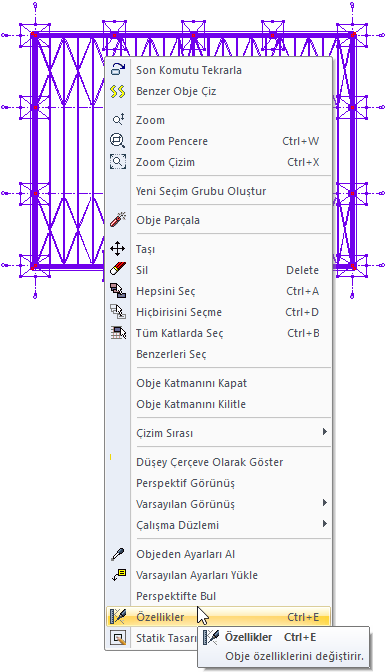

Çelik çapraz ayarlarını değiştirmek istediğiniz holü seçin ve farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.

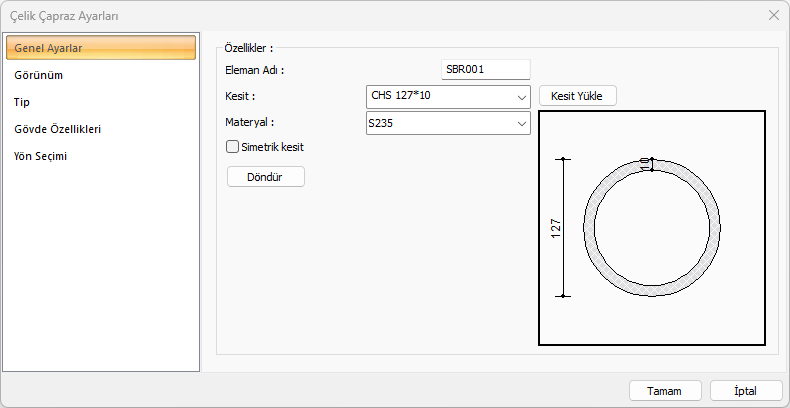

Genel Ayarlar Sekmesi
Özellikler |
|---|
Eleman adı  Çelik çaprazın planda, raporlarda ve çizimlerde görünen adıdır. |
Kesit  Kullanılan profil görünür. Listeyi tıklayarak daha önceden tanımlanmış profillerden biri seçilebilir ya da Kesit Yükle butonu tıklandığında açılan diyalogdan yeni bir profil seçilebilir. |
Kesit yükle  Hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. |
Materyal  Çelik çapraz için materyal seçilir. |
Simetrik kesit  En kesit olarak boru profil gibi simetrik değil ise kutucuğun işaretli olması durumunda çapraz kollarını simetrik olacak şekilde yerleştirir. |
Döndür  Her butona basıldığında 90o en kesit saat yönünde döndürülmektedir. |
Şematik çizim Seçilen kesitin şematik çizimi ve ölçüleri gösterilir. |

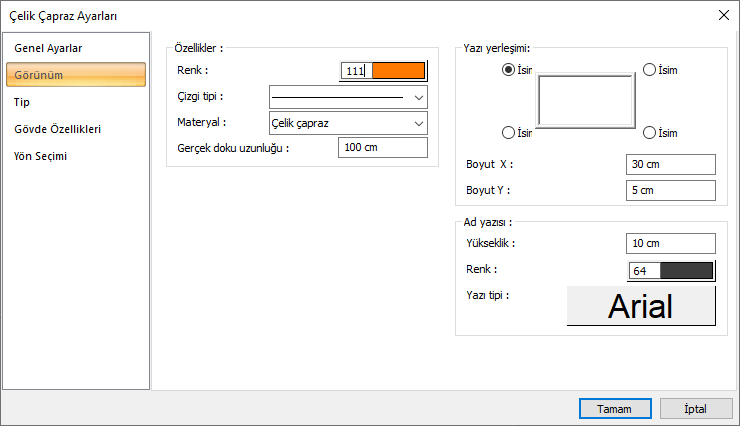

Görünüm Sekmesi
Özellikler |
|---|
Renk  Çelik çaprazın kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. |
Çizgi tipi  Planda çaprazı oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
Materyal  Çelik çaprazın katı modelde üzerine kaplanacak materyal seçilir. Kiriş seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir. |
Gerçek doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Yazı yerleşimi  Çelik çapraz isminin yazılacağı konumu diyalogdaki şekle göre belirlenir. Program çapraz oluşturulduğunda seçilen konuma göre elemanın adını yerleştirecektir. |
Boyut X/Boyut Y  Çelik çapraz ad yazısının sağ üst köşesine göre X ve Y koordinatları girilir. Boyut X değeri pozitif olursa boyut yazısı sola, negatif olursa sağa kayar. Boyut Y değeri pozitif olursa boyut yazısı yukarıya, negatif olursa aşağıya kayar. |
Ad yazısı  Çelik çaprazın adı yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Ad Yazısı, yazı tipi ayarlanır. |

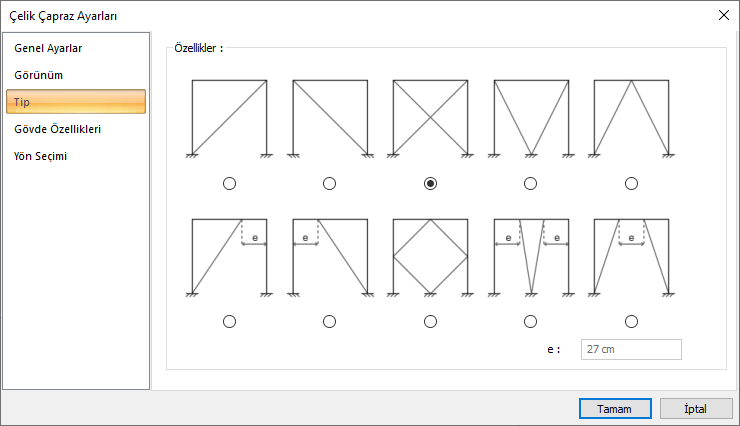

Tip Sekmesi
Özellikler |
|---|

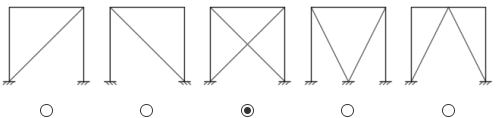

Merkezi çaprazlı sistem  Merkezi çaprazlı sistem oluşturmak üzere kullanılan X, V, Ters V vb. alt tipler seçilir. |

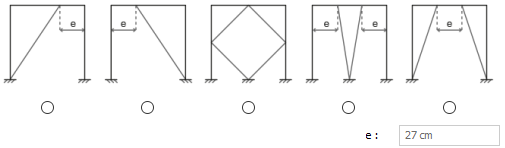

Dışmerkezi çaprazlı sistem  Dışmerkezi çaprazlı sistem oluşturmak üzere kullanılan alt tipler seçilir ve e parametresi ile kaçıklık düzenlenir. |

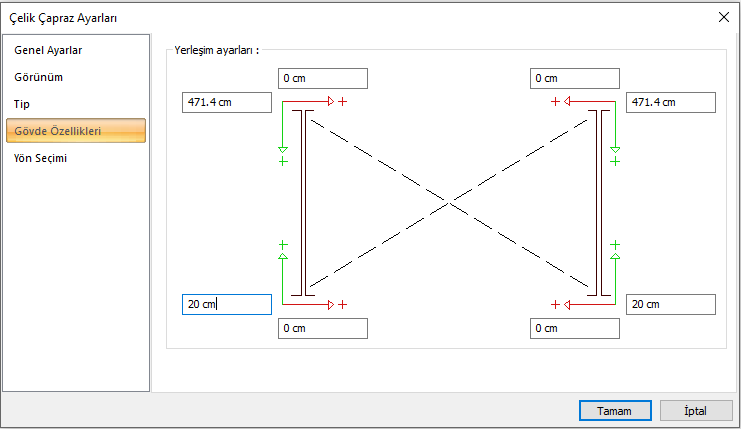

Gövde Özellikleri Sekmesi

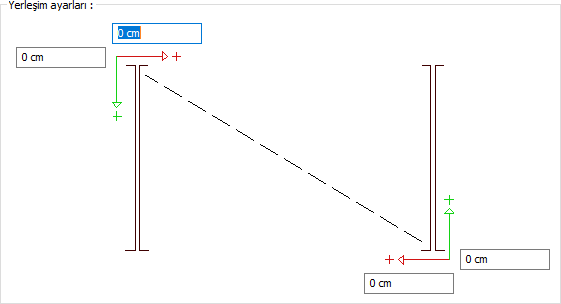

Yerleşim ayarları bölümü ile tanımlı olduğu elemanların başlangıç ve bitiş noktalarında çakışmaları önlemek için farklı düzlemlerde kaçıklık düzenlemesi yapılır.

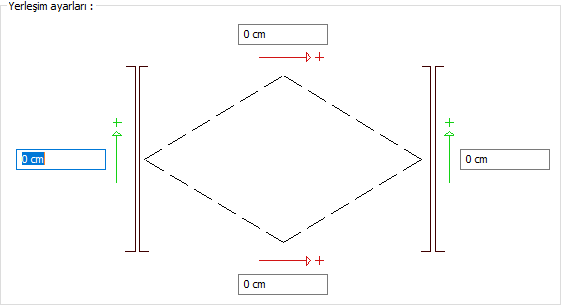

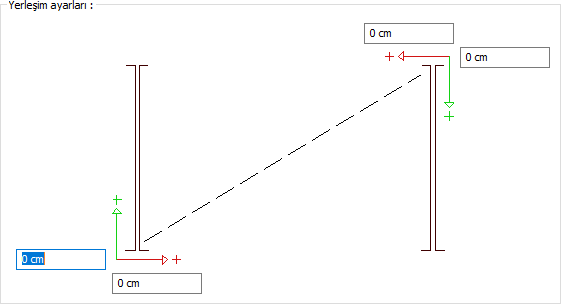

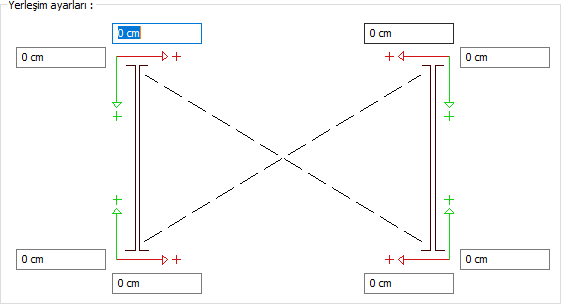

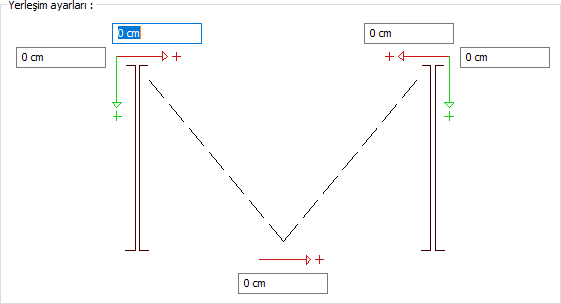

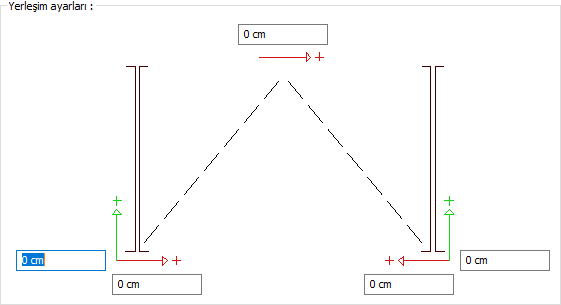

Çapraz Tiplerine Göre Gövde Özellikleri |
|---|
  |
  |
  |
  |
  |
 |
 |
  |
 |
  |

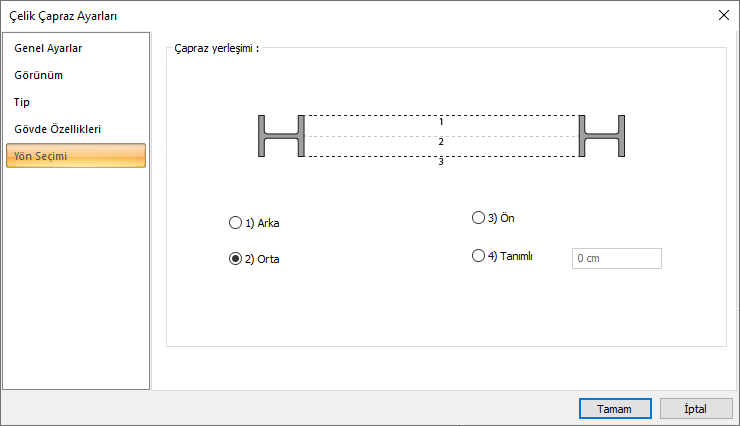

Yön Seçimi Sekmesi
Özellikler |
|---|
Şematik çizim  Şematik çizim üzerinde yönler numaralandırılarak gösterilmiştir. |
1)Arka  Tanımlı olduğu elemanların ön görüntüsünden bakıldığında son uç bölgesine bağlantı sağlar. |
2)Orta  Tanımlı olduğu elemanların orta noktasından bağlantı sağlar. |
3)Ön  Tanımlı olduğu elemanların ön görüntüsünden bakıldığında ilk uç bölgesine bağlantı sağlar. |
4)Tanımlı  Tanımlı olduğu elemanların kutucukta girilen mesafeden bağlantı sağlar. |
