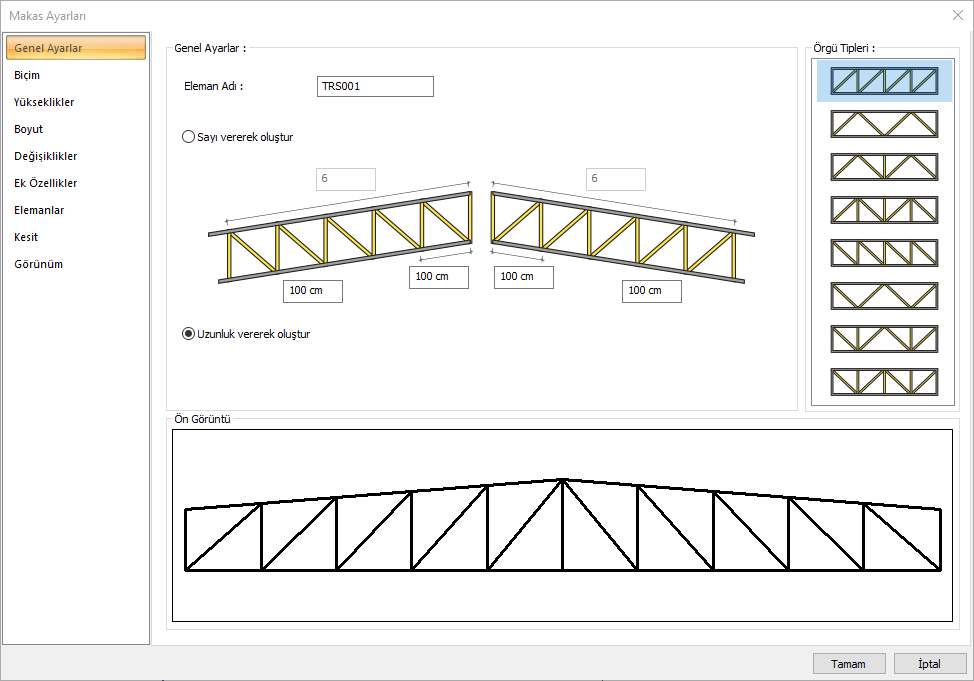

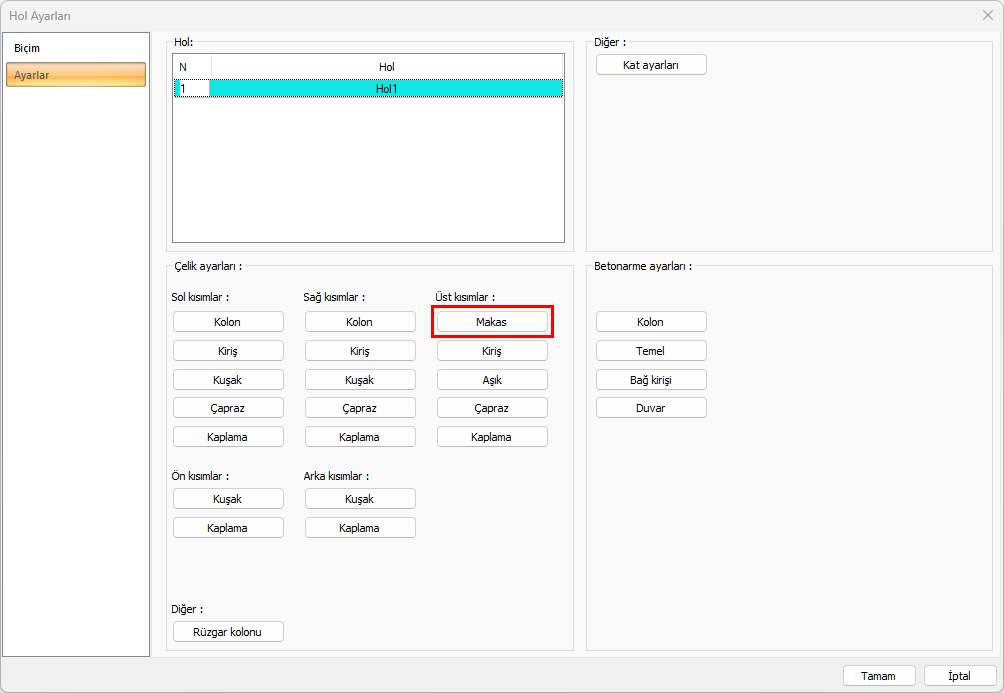

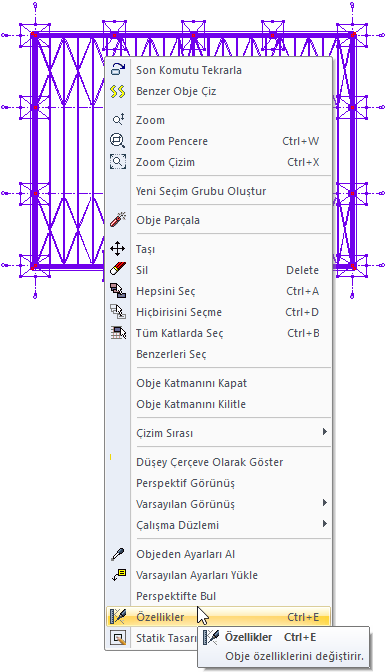

Hol Çelik Makas Ayarları

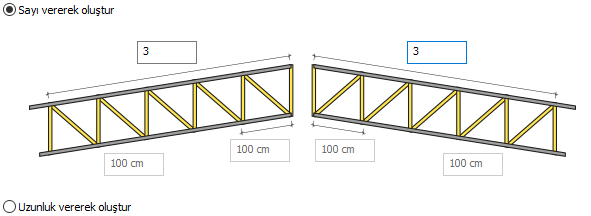

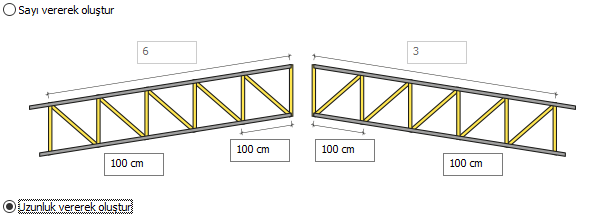

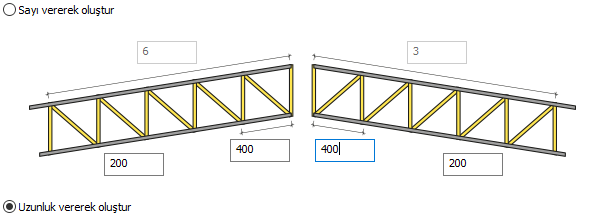

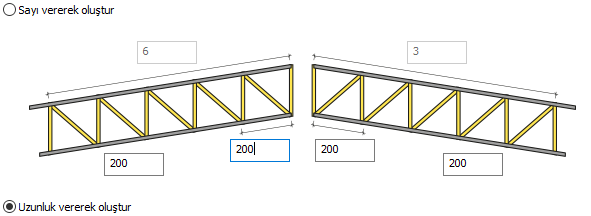

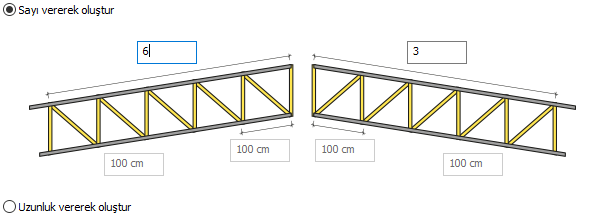

Sayı vererek oluştur

Makasın her iki eğimi için örgü sayısı farklı olabilir. Seçenek işaretlendikten sonra sol ve sağ eğim için örgü sayısını belirleyecek değerleri verin.

Uzunluk vererek oluştur

Uzunluk değeri, iki örgü arasındaki mesafedir.  Her iki eğim için ayrı değerler verilebilir. Uzunluk vererek oluştur işaretlendiğinde, makasın örgü sayısı,  makas açıklığa bağlı olarak bulunur. Ayrıca tepe noktası sol ve sağ başlangıç gözlerinin uzunlukları da ayrı olarak düzenlenebilmektedir. Toplam uzunluk, Uzunluk sekmesinde düzenlenir.

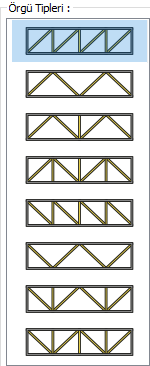

Örgü tipleri

Kullanılabilecek örgü tipleri listelenir. İstenilen örgü tipi işaretlenerek seçilir.

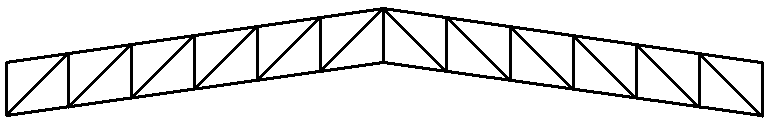

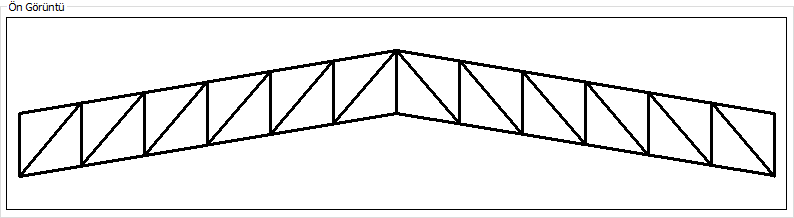

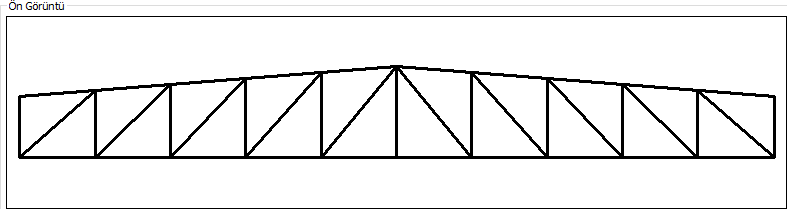

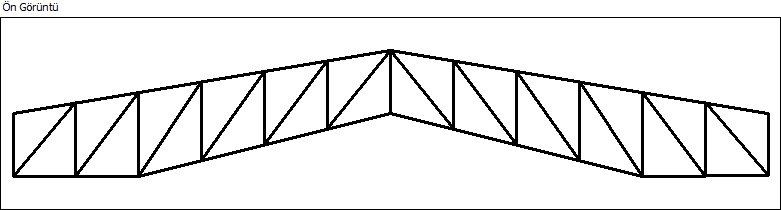

Öngörüntü

Makasın öngörüntüsü yer alır. Seçilen tip ve girilen değerler öngörüntüde eşzamanlı olarak takip edilebilir.

Örgü sayısı

Önceki ayarları koru

Önceki ayarları korur.

Yay parçaları arasındaki açı farkı

Makas oluştururken kullanılan yaylar arasındaki hassas açı farkıdır. Hassasiyet arttıkça işlem hızı düşer.

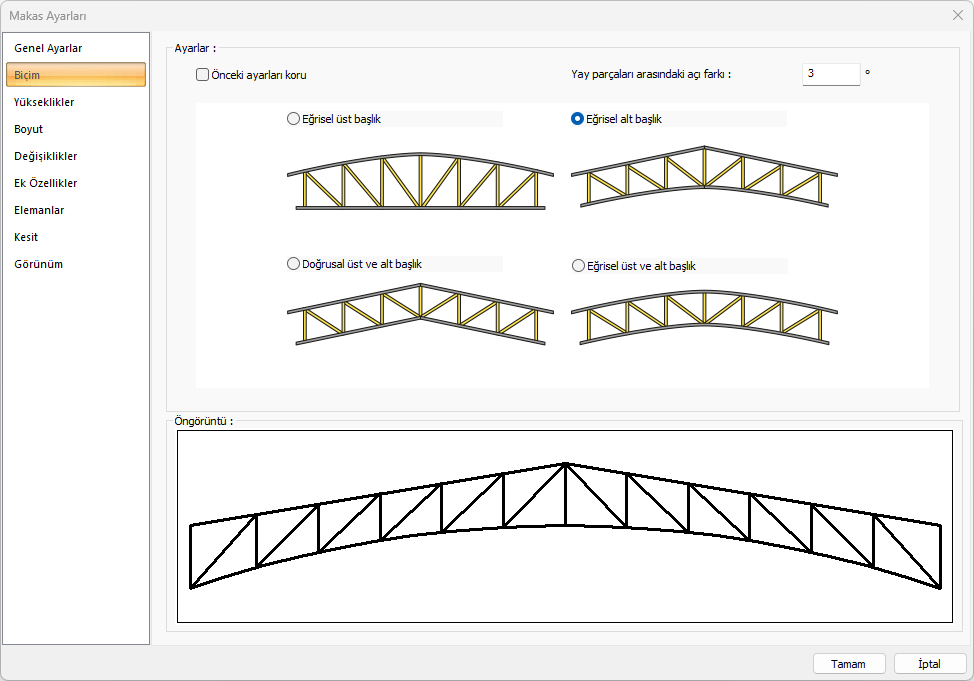

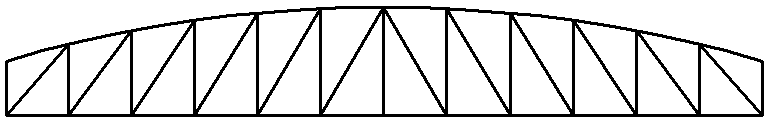

Eğrisel üst başlık

 Makasın sadece üst başlığı eğrisel formdadır.

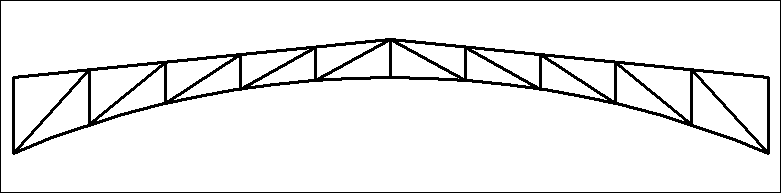

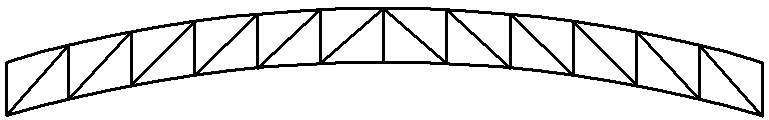

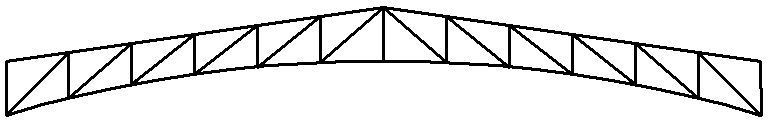

Eğrisel alt başlık

Makasın sadece alt başlığı eğrisel formdadır.

Doğrusal üst ve alt başlık

Makasın hem üst hem alt başlığı doğrusal formdadır.

Doğrusal üst ve alt başlık

Makasın hem üst hem alt başlığı eğrisel formdadır.

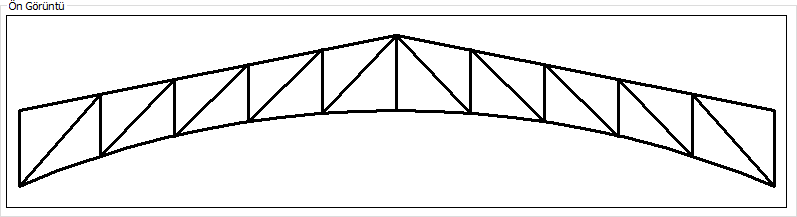

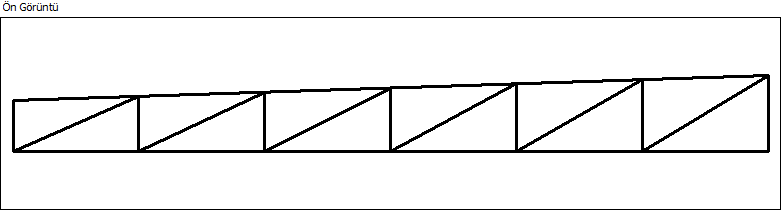

Öngörüntü

Makasın öngörüntüsü yer alır. Seçilen biçim öngörüntüde eşzamanlı olarak takip edilebilir.

Eğrisel üst başlık

Eğrisel alt başlık

Doğrusal üst ve alt başlık

Eğrisel üst ve alt başlık

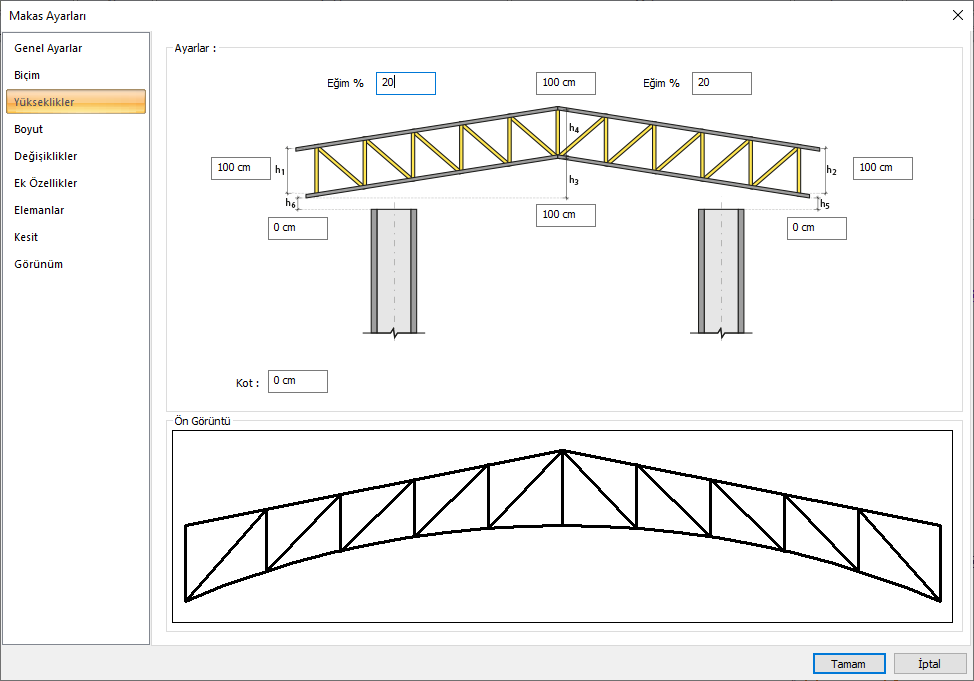

h1

Sol eğimde, makasın yüksekliğini belirleyen değerdir.

h2

Sağ eğimde, makasın yüksekliğini belirleyen değerdir.

h3

Makasın dip noktasının yüksekliğini belirleyen değerdir.

h4

Makasın tepe noktasını yüksekliğini belirleyen değerdir.

h5

Kat tabandan itibaren makas sağ ucunun yüksekliğini belirleyen değerdir.

h6

Kat tabandan itibaren makas sol ucunun yüksekliğini belirleyen değerdir.

Öngörüntü

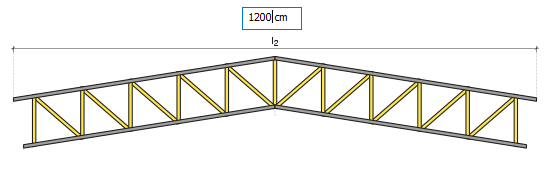

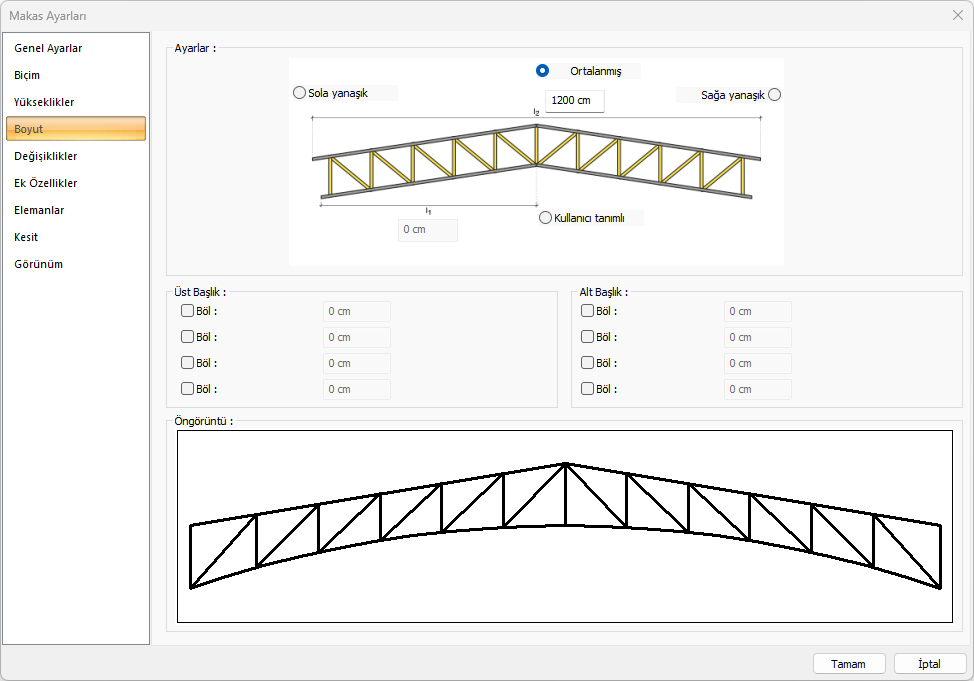

Makas genişliği

Makas genişliği girilir.

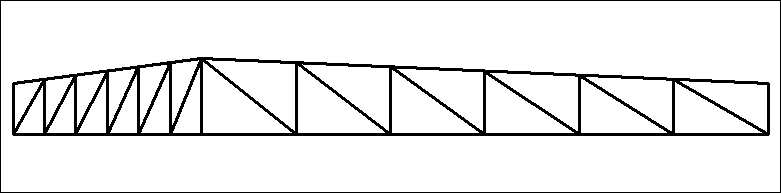

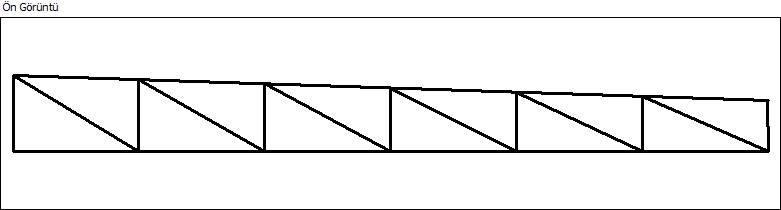

Sola yanaşık

Tepe mahyasının sol kenarda olması için sola yanaşık seçeneği işaretlenir.

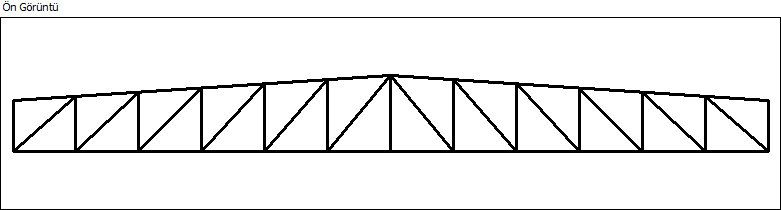

Ortalanmış

Tepe mahyasının makasın ortasında olması için ortalanmış seçenek işaretlenir.

Sağa yanaşık

Tepe mahyasının sol kenarda olması için sola yanaşık seçeneği işaretlenir.

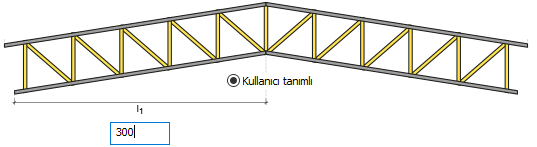

Kullanıcı tanımlı

Makasın tepe noktasını yüksekliğini belirleyen değerdir.

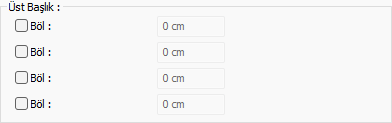

Üst başlık

Makas üst başlığını, girilen mesafede böler. Maksimum 4 noktaya bölünür.

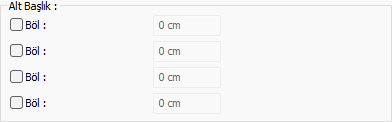

Alt başlık

Makas alt başlığını, girilen mesafede böler. Maksimum 4 noktaya bölünür.

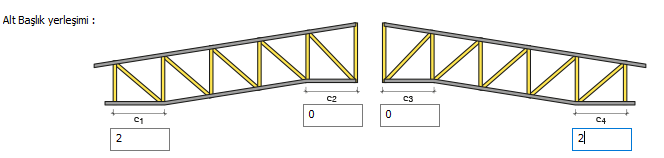

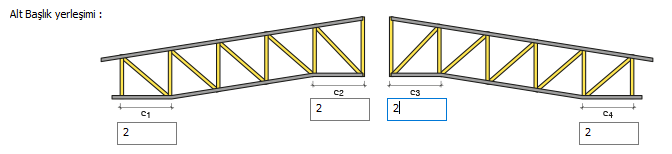

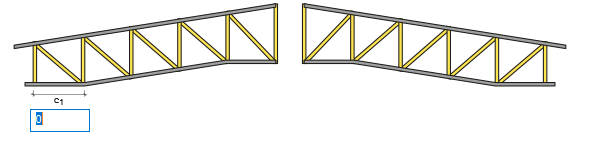

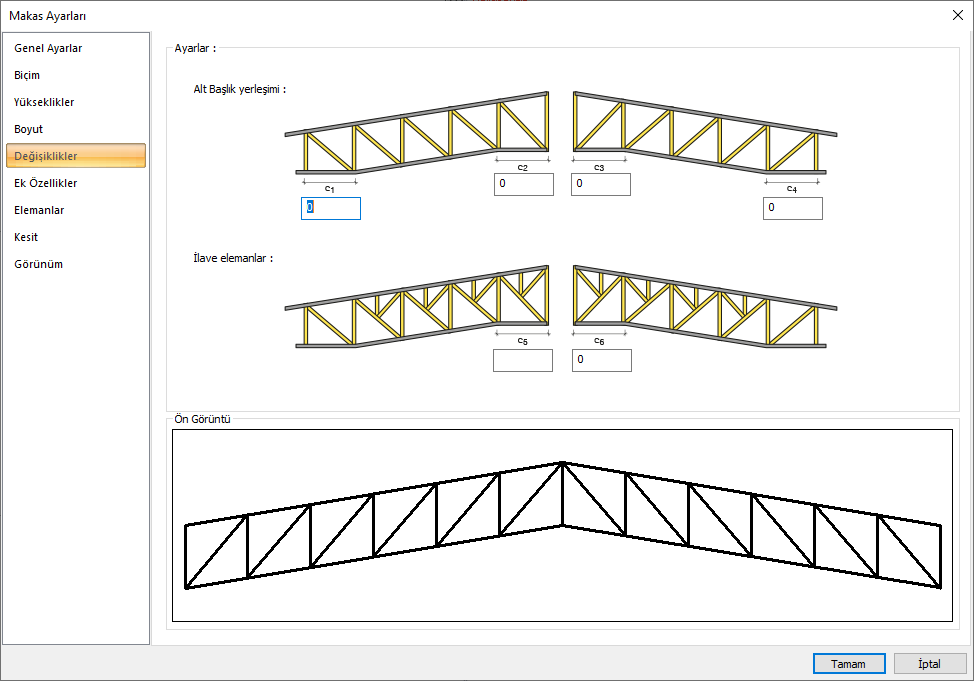

c1

Makasın sol kenarında yapılacak alt başlık yerleşim değeri girilir. Girilen değere göre sağa doğru düz yerleşim yapılır.

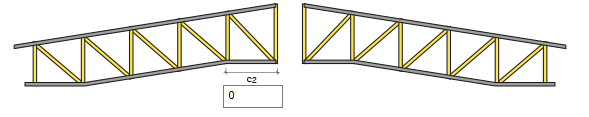

c2

Makasın tepe mahyasının sol kenarında yapılacak alt başlık yerleşim değeri girilir. Girilen değere göre sola doğru düz yerleşim yapılır.

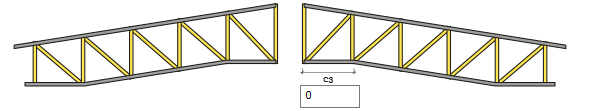

c3

Makasın tepe mahyasının sağ kenarında yapılacak alt başlık yerleşim değeri girilir. Girilen değere göre sağa doğru düz yerleşim yapılır.

c4

Makasın sağ kenarında yapılacak alt başlık yerleşim değeri girilir. Girilen değere göre sola doğru düz yerleşim yapılır.

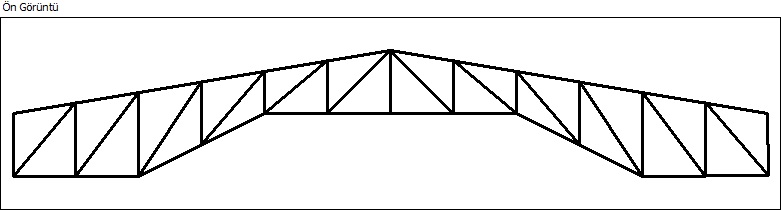

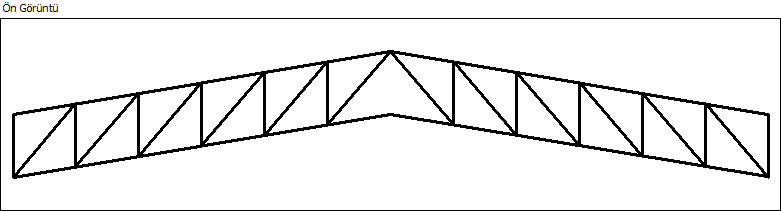

Öngörüntü

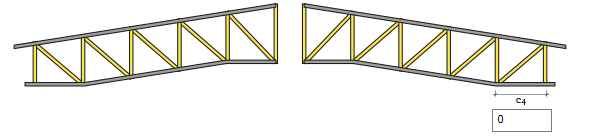

c1 ve c4 değeri 2 olduğunda

c1, c2, c3 ve c4 değeri 2 olduğunda

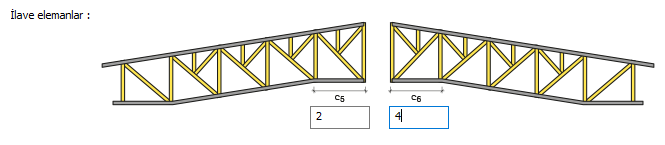

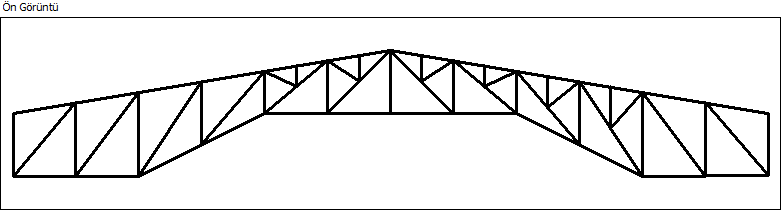

c5 değeri 2 ve c6 değeri 4 olduğunda

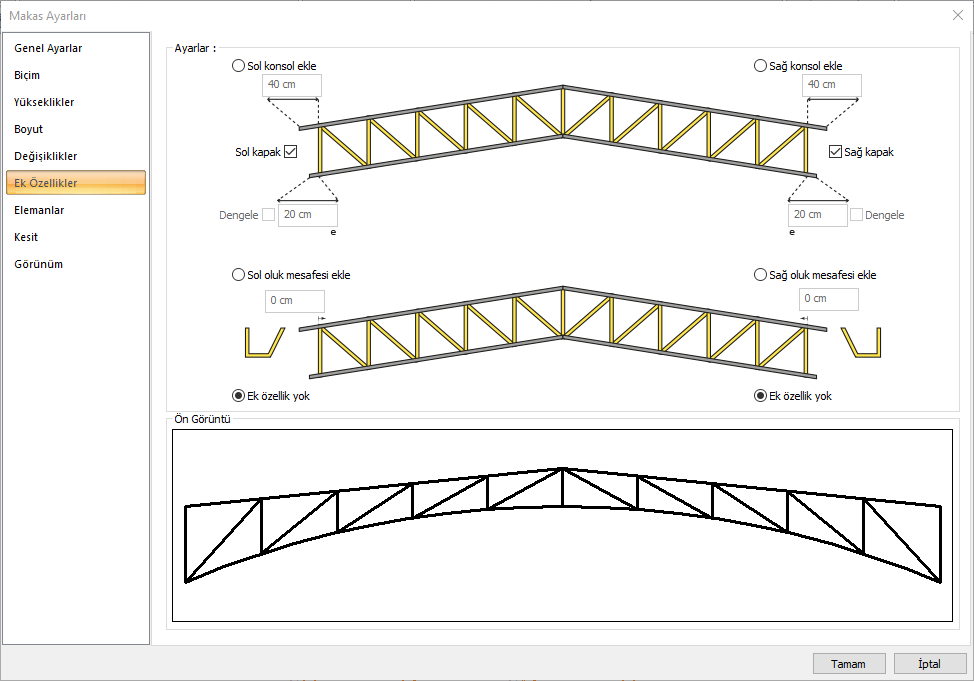

Sol konsol ekle bölümünden makasın sol üst ve alt başlıklarına farklı değerler vererek konsol eklenir. Dengele seçeneğini işaretleyerek alt başlığa verilen değer üst başlığa da uygulanır.

Sol kapak seçeneği işaretlenerek konsolun ucuna kapak eklenir.

Sağ konsol ekle bölümünden makasın sağ üst ve alt başlıklarına farklı değerler vererek konsol eklenir. Dengele seçeneğini işaretleyerek alt başlığa verilen değer üst başlığa da uygulanır.

Sağ kapak seçeneği işaretlenerek konsolun ucuna kapak eklenir.

Üst başlıkta, sol uçta, oluk için mesafe değeridir. Sol üst uç, verilen değer kadar içeri alınır.

Üst başlıkta, sağ uçta, oluk için mesafe değeridir. Sağ üst uç, verilen değer kadar içeri alınır.

Konsol ve/veya oluk mesafeleri iptal edilir.

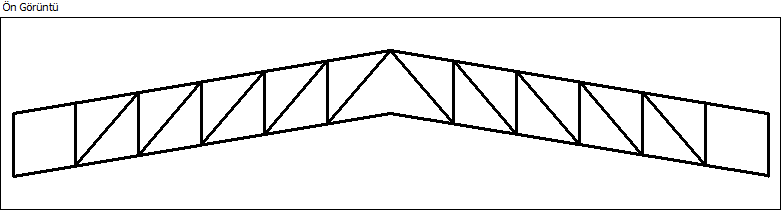

Öngörüntü

Makasın öngörüntüsü yer alır. Seçilen biçim öngörüntüde eşzamanlı olarak takip edilebilir.

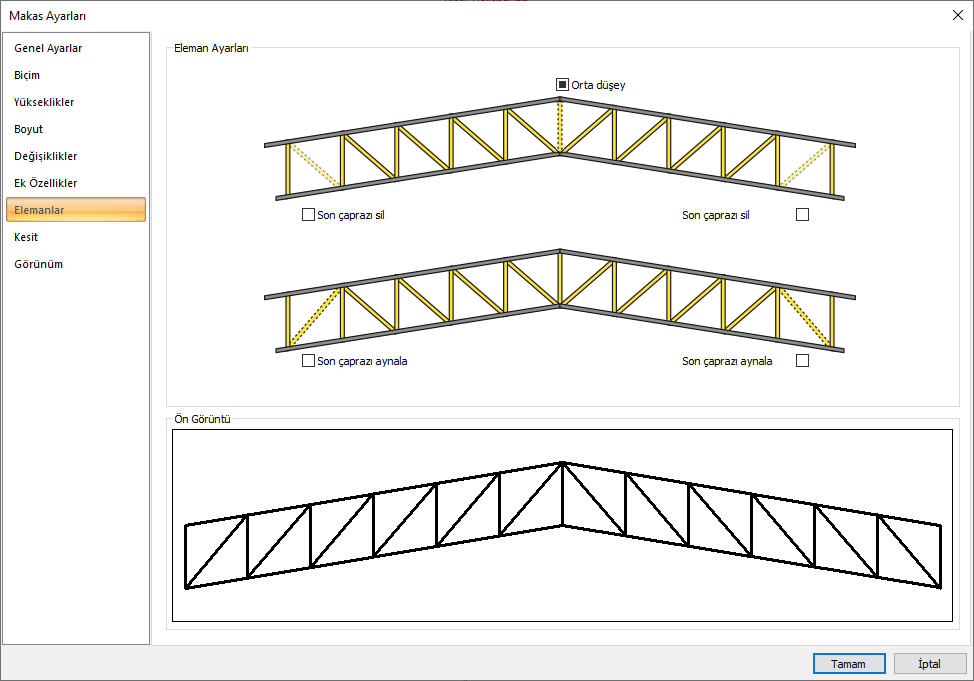

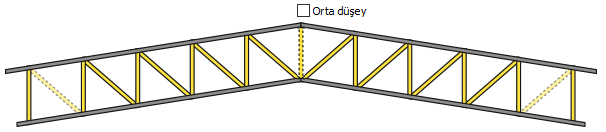

Orta düşey

Seçeneğin işareti kaldırılarak makas orta düşey elemanı kaldırılır.

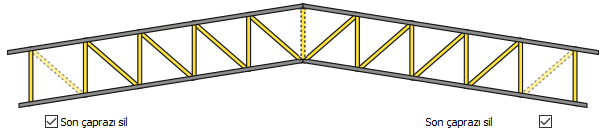

Son çaprazı sil

Seçeneği işaretlenerek makas son çapraz elemanı kaldırılır.

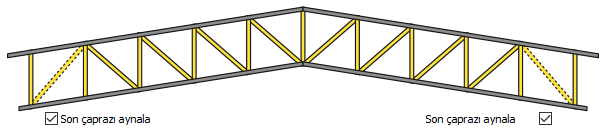

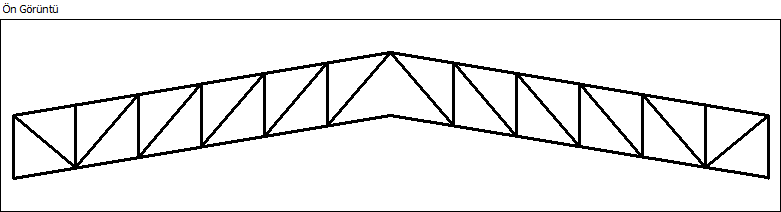

Son çaprazı aynala

Seçeneği işaretlenerek makas son çapraz elemanın simetrisi alınarak yönü değiştirilir.

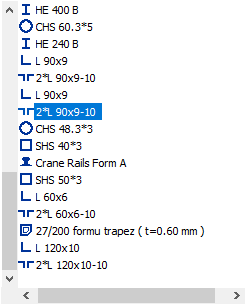

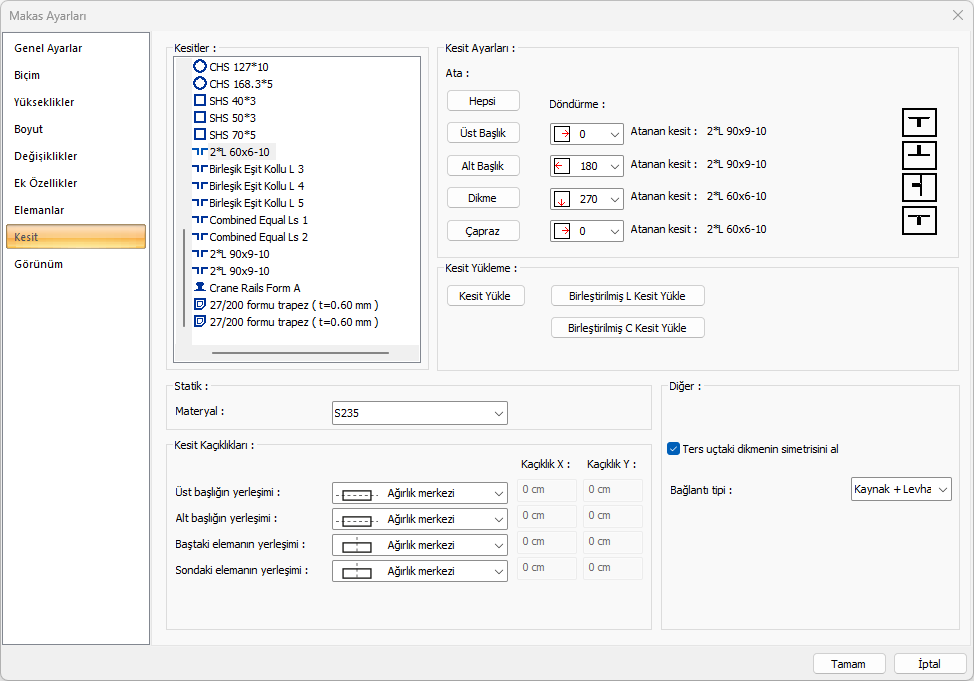

Kesitler

Proje eklenmiş tüm kesitler listelenir. Listeden istenilen kesit seçilirek makas elemanlarına atanır. Listede yer almayan bir kesit, kesit yükle butonu kullanılarak listeye eklenir.

Kesit ayarları

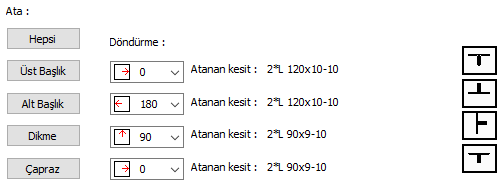

Ata bölümünden listeden seçilen kesitin makas elemanlarına bu bölümden atanır. Hepsi butonu tüm makas elemanlarına seçilen kesit atanabileceği gibi, Üst Başlık, Alt Başlık, Dikme ve Çapraz butonlarından biri tıklanarak sadece o elemana kesit atanabilir.
Döndürme ile kesiti yönünü değiştirebilirsiniz. 0°, 90°, 180° ve 270° seçenekleri bulunur.
Atanan kesitte ilgili makas elemanının kesit adı verilir.
Atanan kesitin şekli ön görüntü olarak sağda görünür.

Kesit yükleme

Kesit listesinde yer alan kesitlere yenilerini eklemek için Kesit Yükle butonu kullanılır.
Birleştirilmiş L Kesit Yükle ve Birleştirilmiş C Kesit Yükle butonları ile istenilen L ve C profiller seçilerek birleştirilmiş kesitler oluşturulup listeye eklenir.

Statik materyal

Makas elemanında kullanılacak statik malzemeyi listeden seçin. Statik malzeme çelik elemanı olarak Yapı Ağacında Malzemeler altında tanımlanabilir.

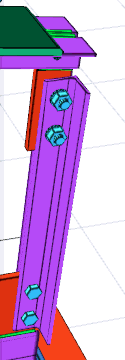

Simetrik olmayan profillerin kullanılması durumunda, makas başlangıç ve bitişinde bulunan dikmenin farklı yönlerde olması isteniyorsa bu seçenek işaretlenir.

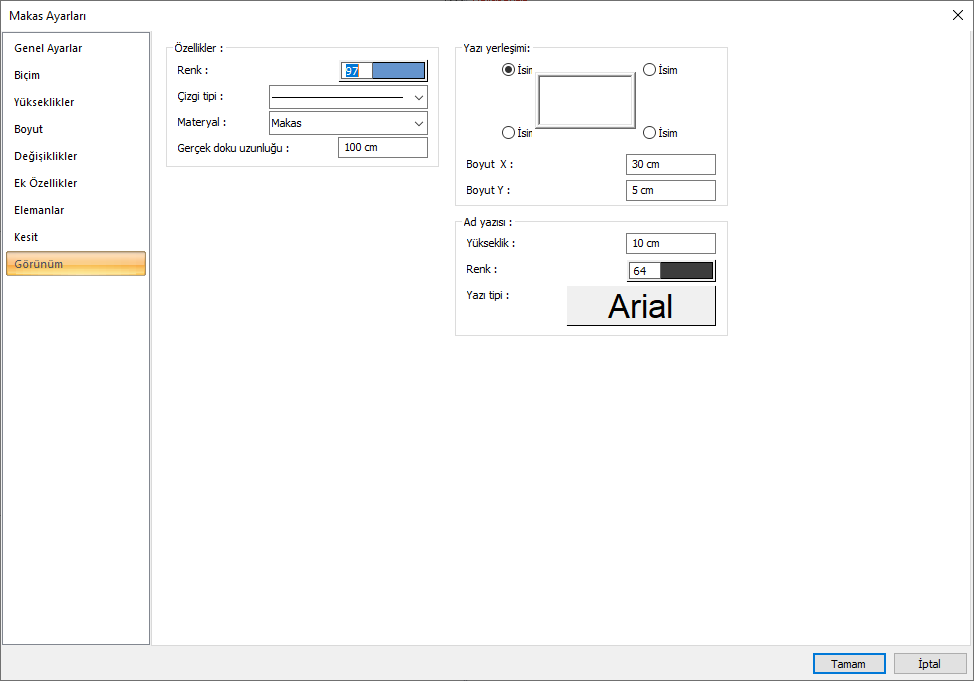

Renk

Makas kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür.

Çizgi tipi

Planda makası oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir.

Materyal

Makasın katı modelde  üzerine kaplanacak materyal seçilir. Kiriş seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir.

Gerçek doku uzunluğu

Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır.

Yazı yerleşimi

Makas isminin yazılacağı konumu diyalogdaki şekle göre belirlenir. Program çapraz oluşturulduğunda seçilen konuma göre elemanın adını yerleştirecektir.

Boyut X/Boyut Y

Makas ad yazısının sağ üst köşesine göre X ve Y koordinatları girilir. Boyut X değeri pozitif olursa boyut yazısı sola, negatif olursa sağa kayar. Boyut Y değeri pozitif olursa boyut yazısı yukarıya, negatif olursa aşağıya kayar.

Ad yazısı

Makasın adı yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan Kolon Ad Yazısı, yazı tipi ayarlanır.
