Endüstriyel Çelik Yapı
Endüstriyel çelik yapılar Hol Makrosu ile hol ve bölümler oluşturularak modellenir.

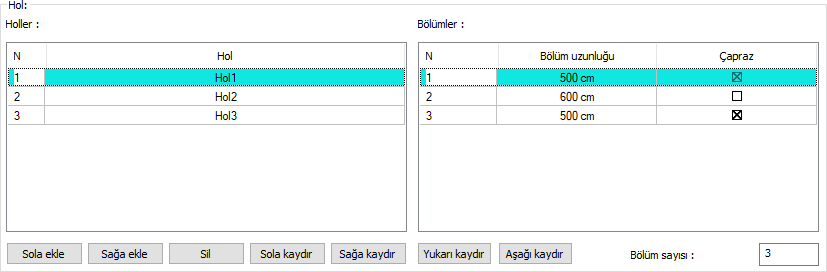

Hol ve Bölüm Tanımlamaları
Endüstriyel Çelik Yapı makrosu hol ve bölüm olarak adlandırılan iki ana parçadan oluşur. Bölümler hollerin alt parçaları olarak düşünülmelidir. Hol yatayda makroya eklenen parça, bölüm ise düşeyde eklenen parçalardır.

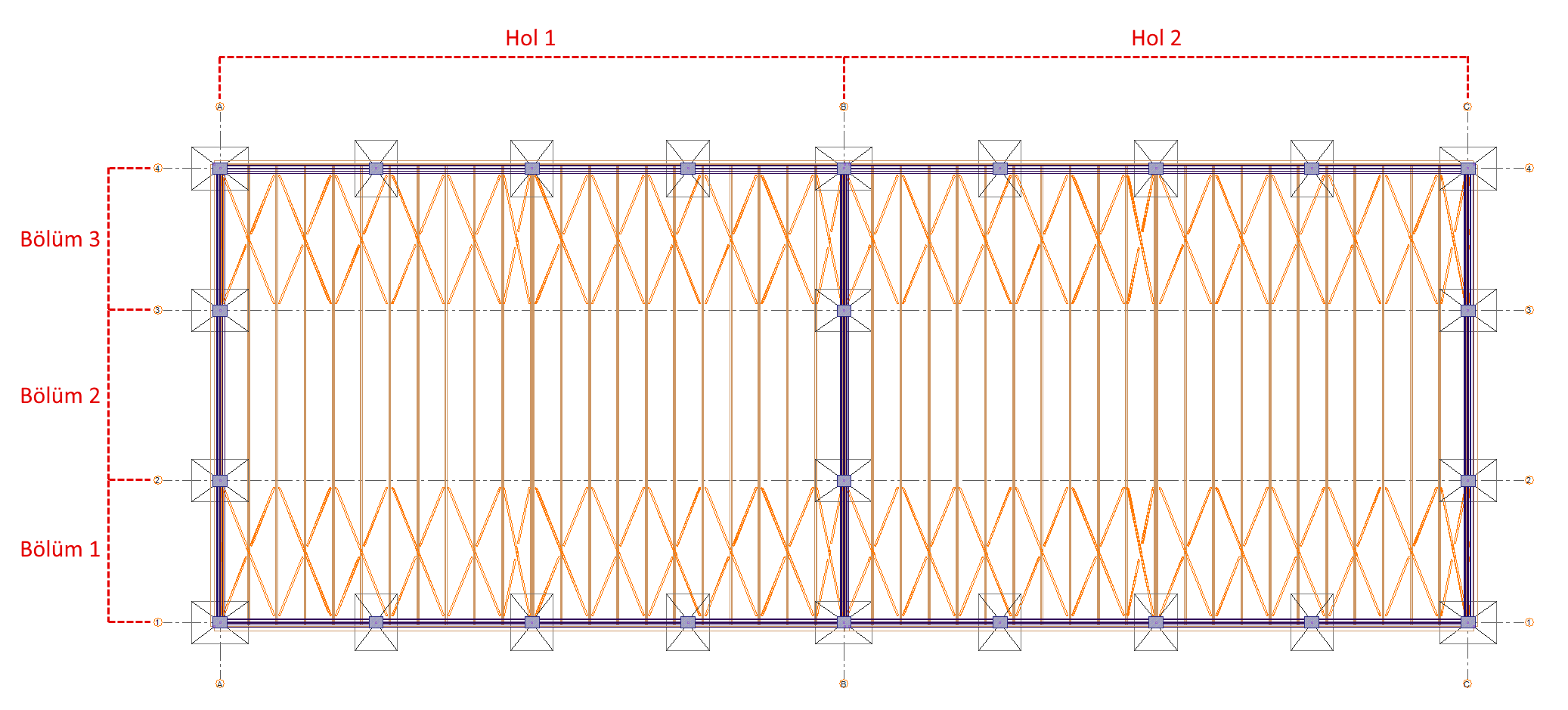

Hol ve Bölüm İlişkisi
Bölüm uzunluğu ve sayısı istenilene göre ayarlanabilirken genişlikler hollere bağlı olarak değişmektedir.
Aynı makro içerisinde oluşturulan birden fazla hol var ise bölümler arasında otomatik olarak bağlantı kurulur. Aynı hizada yer alan bölüm uzunlukları için aynı değer kullanılır. Bölüm uzunluğunda yapılan bir değişiklik hizasındaki bütün hollere otomatik uygulanır.

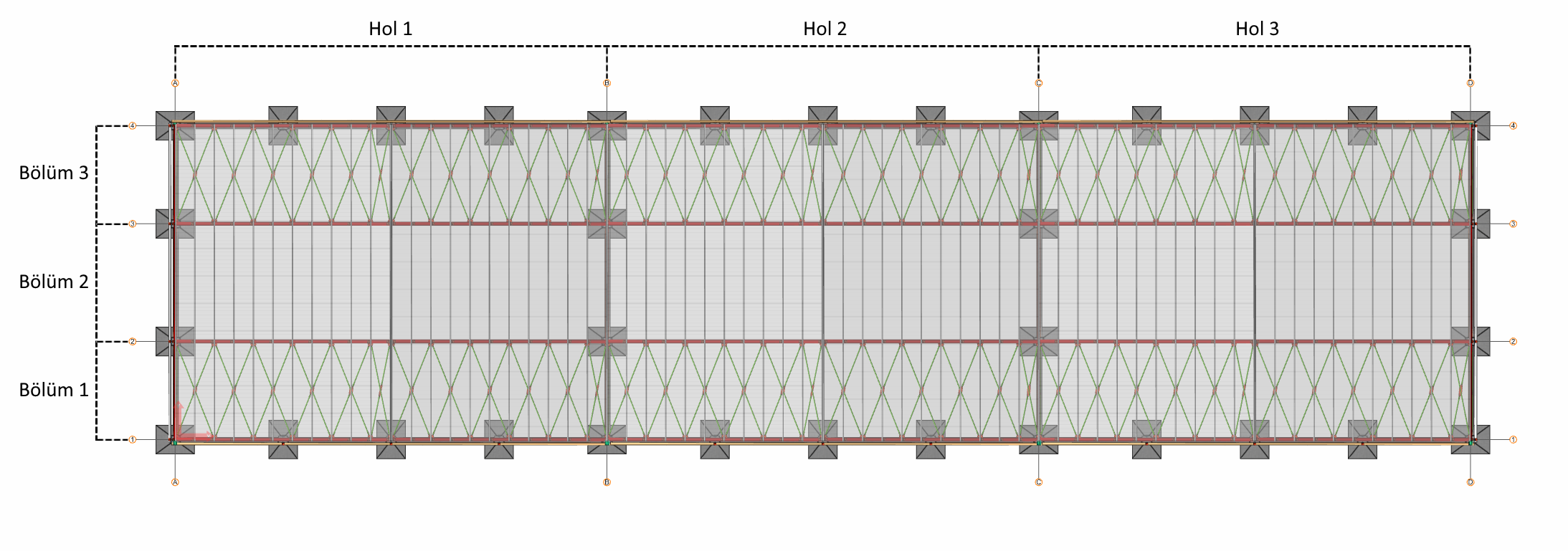

Aşağıda hol 1’e ait bölüm 1 uzunluğu 500 cm alınmıştır. |
|---|
 |
 |

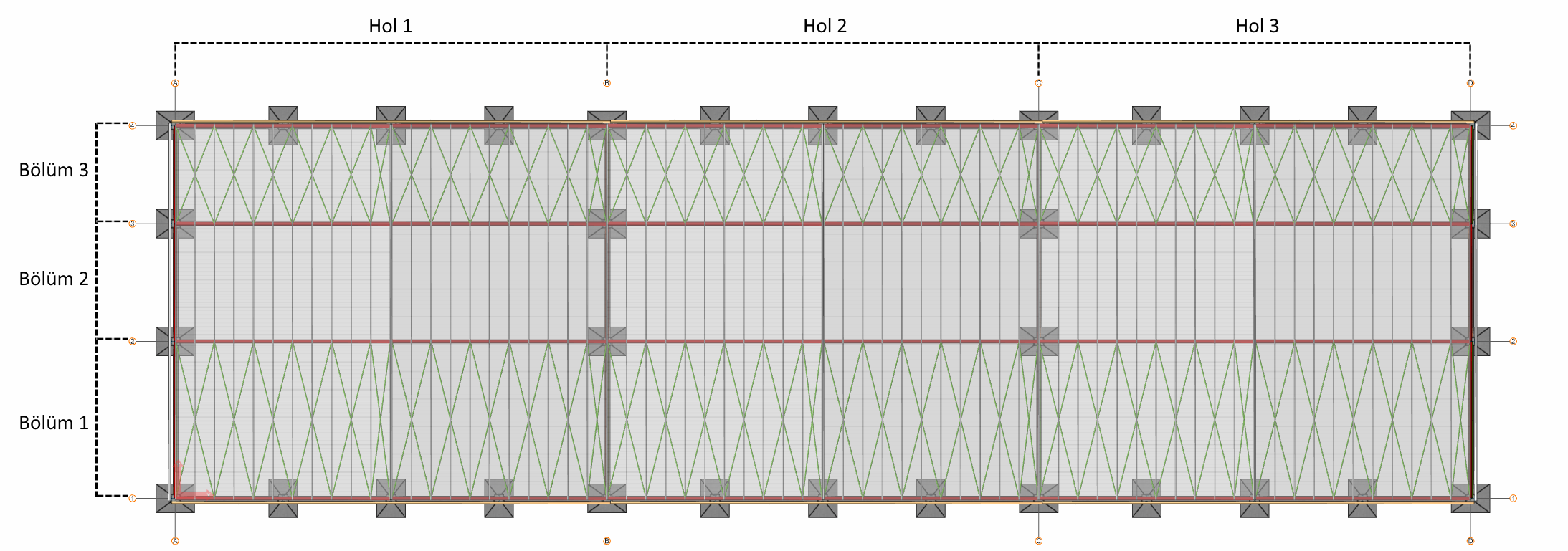

Aşağıda hol 1’e ait bölüm 1 uzunluğu 800 cm olarak değiştirilmiştir. |
 |
 |
Endüstriyel Çelik Yapı Makrosu Elemanları
Hol makrosu içerisinde otomatik tanımlanan kolon, kiriş, aşık, çapraz, kaplama, makas, temel, bağ kirişi, duvar, rüzgar kolonu elemanları bulunmaktadır. Hol ayarları diyaloğundan istenilen düzenlemeler yapılabilir.
Yapılan değişiklikler eş zamanlı olarak hol/hollere yansıyacaktır.

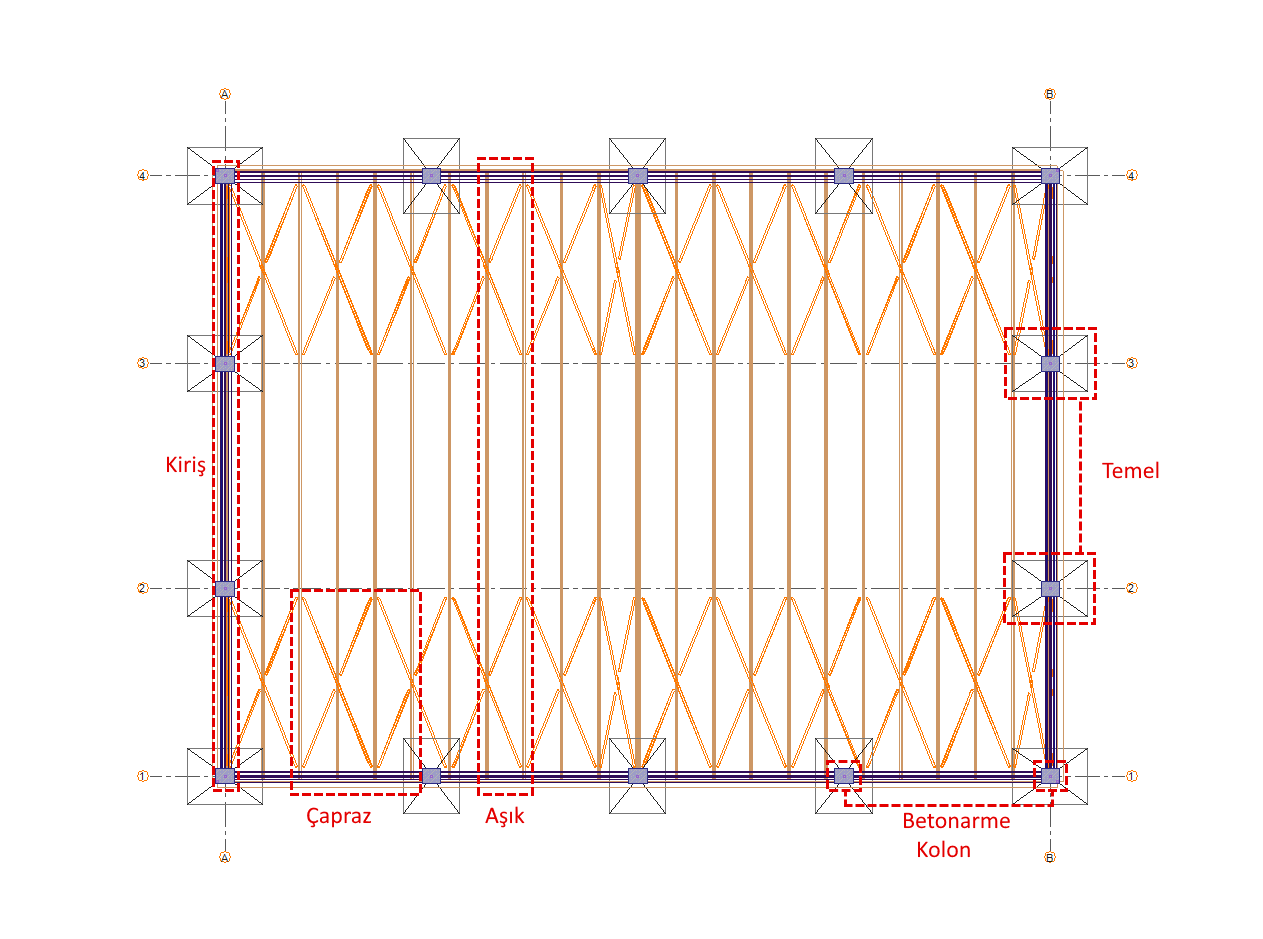

Planda eleman gösterimleri:

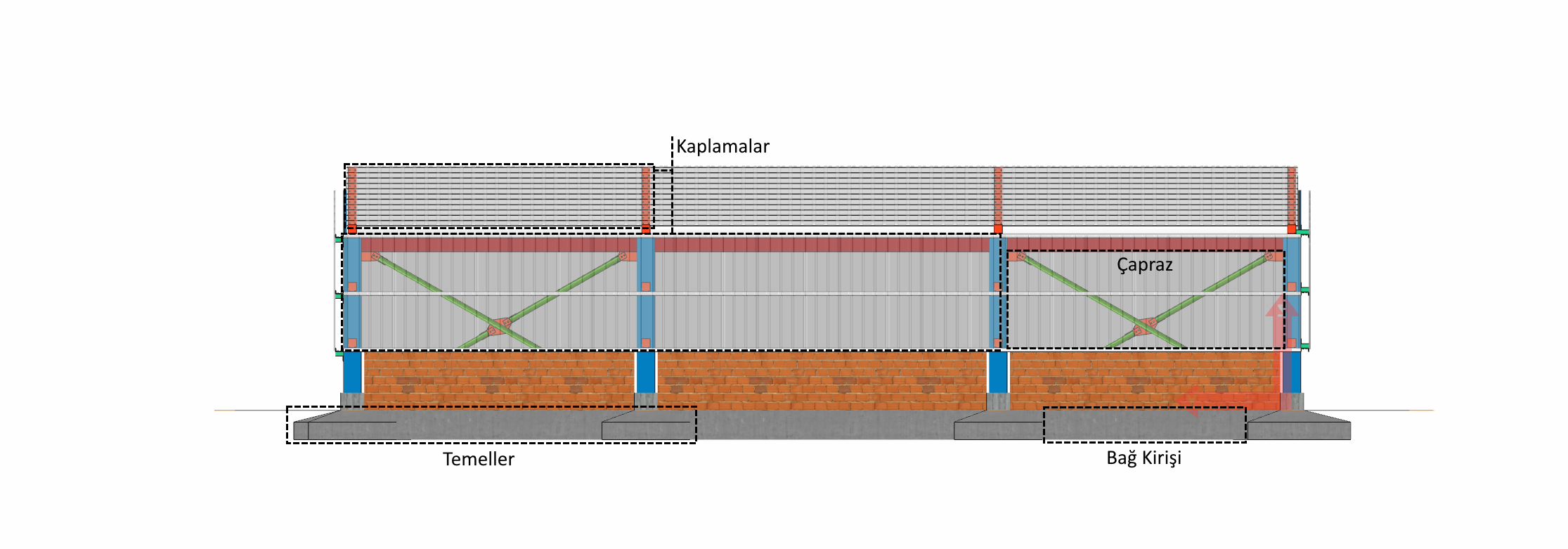

Ön görünüşte eleman gösterimleri:

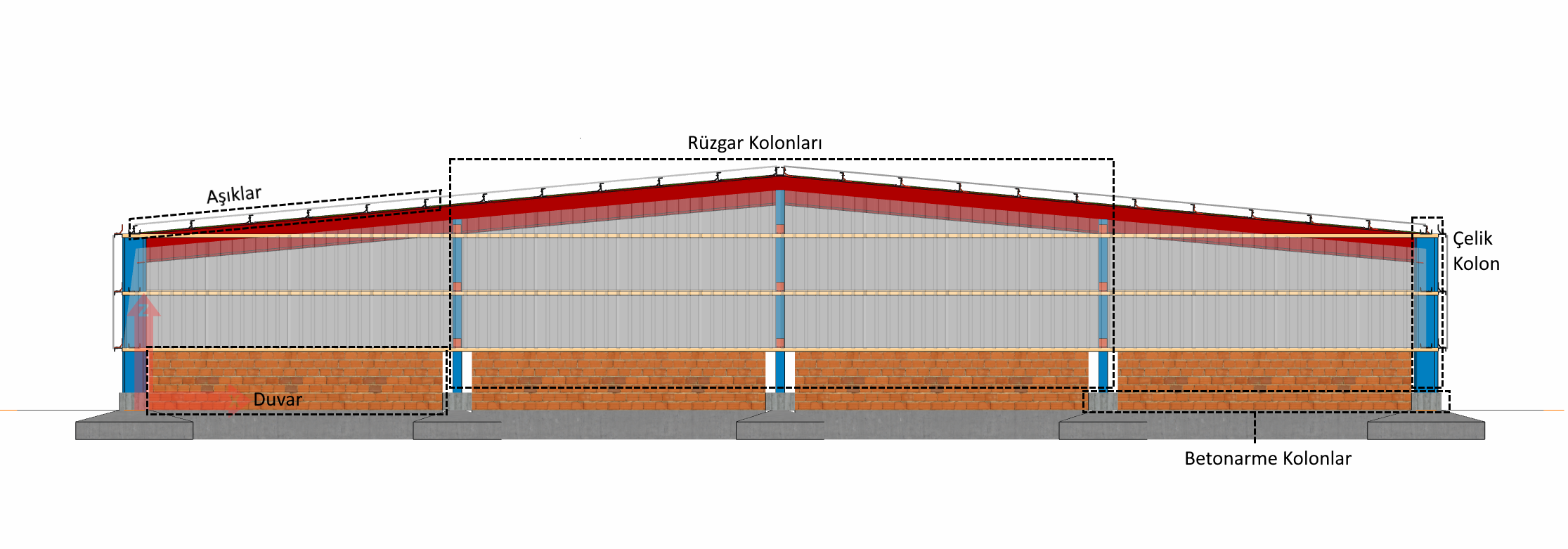

Yan görünüşte eleman gösterimleri:
