Çelik makas narinlik kotrolü hatası.
Bu mesaj rapor başında eleman adı ve katı verilerek oluşturulmaktadır
Örneğin,
TRS001 ZEMİN KAT Narinlik kontrolü hatası.
Çelik makas tasarımında eksenel kuvvet çekme kuvveti ve eksenel basınç kuvveti etkisi altında narinlik kontrolü TBDY 2018, Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (GKT ve YDKT), AISC 360-16 (ASD ve LRFD) veya EN 1993-1-1 yönetmeliklerine göre burkulma durumları gözönüne alınarak yapılır.
TBDY 2018 'de ve ÇYTHYE 2016 'da basınç elemanlarının narinlik oranının KL/i ≤ 200 sınır değerini aşmaması gerektiği belirtilmiştir.
ÇYTHYE 2016 Bölüm 7 'de eksenel çekme kuvveti etkisindeki elemanların narinlik oranı KL/i ≤ 300 sınır değerini aşmaması gerektiği belirtilmiştir.
ideCAD Statik eksenel çekme ve basınç durumuna göre narinlik oranını otomatik kontrol eder.
Olası Çözümler:

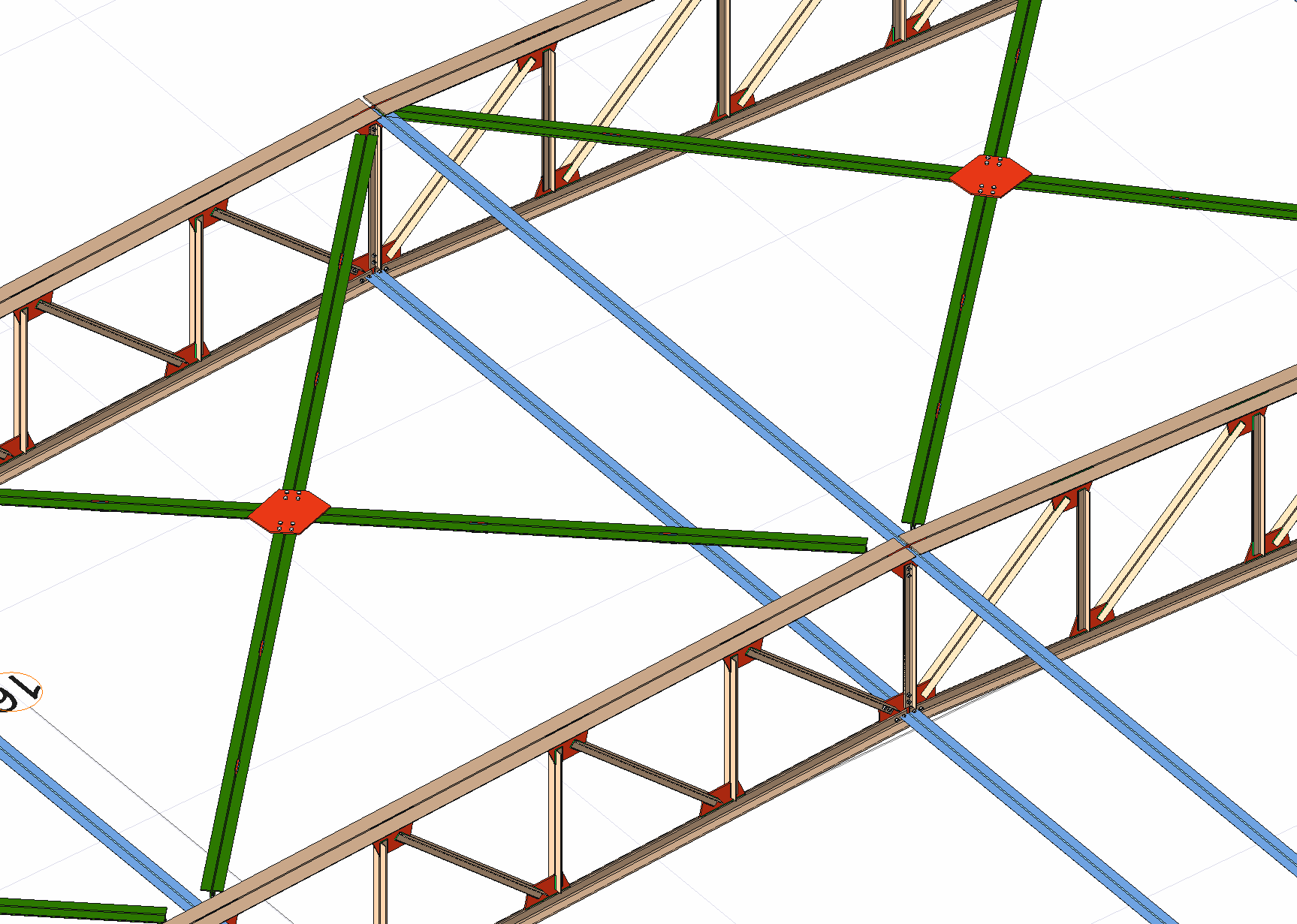

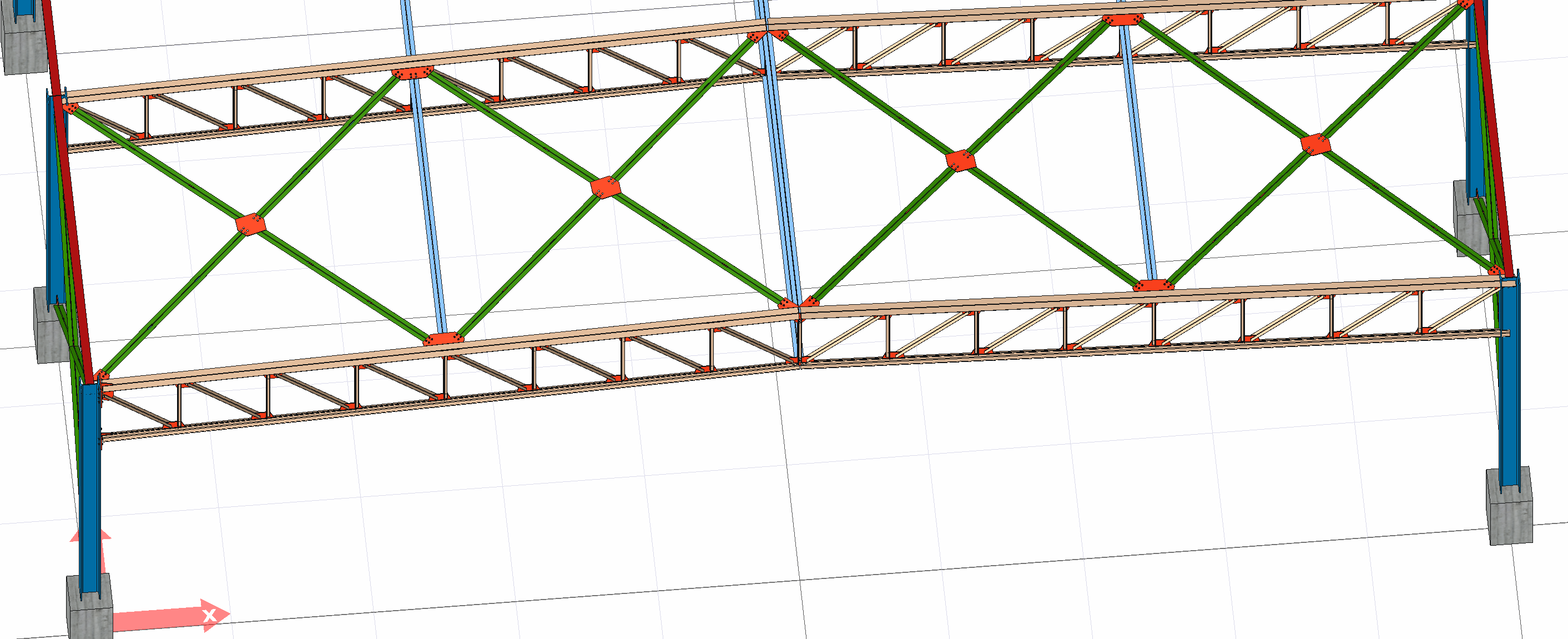

Adı ve katı verilen makasın üst başlıkları narinlik oranını sağlamıyor ise makas üst başlık yanal tutululuk boyları kısaltılacak şekilde çapraz sistemi oluşturulabilir. Eleman boyu küçüldüğünde narinlik değeri azalacaktır.
Adı ve katı verilen makasın alt başlıklarında narinlik oranını sağlamıyor ise makas alt başlık yanal tutululuk boyları kısaltılacak şekilde stabilite elemanı tanımlanabilir. Eleman boyu küçüldüğünde narinlik değeri azalacaktır.
Makas elemanı enkesit boyutu büyütülebilir.
Makas örgü tipi değiştirilerek mesnet bölgesinde eksenel basınç etkisinde olan bir eleman eksenel çekme etkisine geçirilebilir.
Simgeler
K : Burkulma katsayısı
L : Eleman yanal tutulu olmayan boyu
i : Atalet yarıçapı
