Arsa poligonu tanımla komutu ile aplikasyon krokisinde yer alan X/Y koordinat ve çekme mesafesi değerleri tabloya girilerek arsa otomatik oluşturulur.
Arsa Poligonu Tanımla Komutunun Yeri

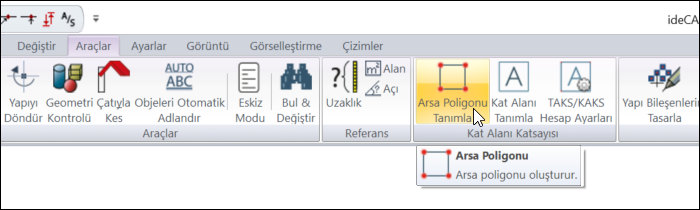

Ribbon menü Araçlar sekmesi Kat Alanı Kat Sayısı başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Arsa Poligonu Tanımla ikonunu tıklayın.
-
Koordinat bilgisi girerek arsa poligonu tanımlamak ister misiniz sorusu için Evet butonuna tıklayın.
-
Arsa poligonu diyaloğu açılacaktır.
-
Yeni Nokta Ekle butonuna tıklayın.
-
Ekli tabloda yer alan koordinat değerlerini kullanarak noktalarımızı girelim.
|
No |
Y |
X |
|---|---|---|
|
1 |
-10 |
-10 |
|
2 |
24 |
-10 |
|
3 |
24 |
20 |
|
4 |
-10 |
20 |
-
İlk satır oluşacaktır. Aplikasyon krokisinde yer alan x değerlerini y satırına, y değerlerini x satırına girin.
-
Yeni nokta ekle butonuna tıklayarak ikinci satırınızı oluşturun.
-
Aplikasyon krokisinde şematik çizimden takip ederek ikinci noktanızın x değerlerini y satırına, y değerlerini x satırına girin.
-
Arsa poligonu diyaloğunda önizlemede arsanızın öngörüntüsü oluşmaya başlayacaktır.
-
Aplikasyon krokisinde şematik çizimden takip ederek noktalarınızı tamamlayın.
-
Arsa poligonu diyaloğu önizleme bölümünden takip ederek ofset mesafesi sütununa ilgili çekme mesafelerini girin.
-
Tamam butonuna tıkladığınızda arsa sınırınızın ve kuzey okunuzun öngörüntüsü oluşacaktır.
-

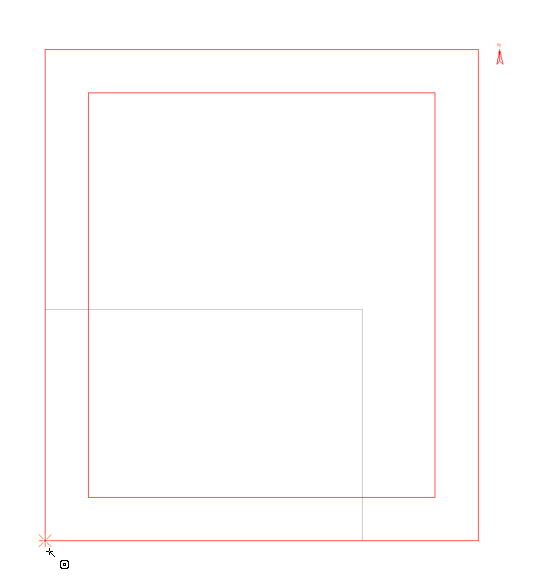

İstediğiniz noktaya tıklayarak yerleştirin. Arsa sınırlarınız oluşturuldu.
|
İşlem adımı |
|---|
|

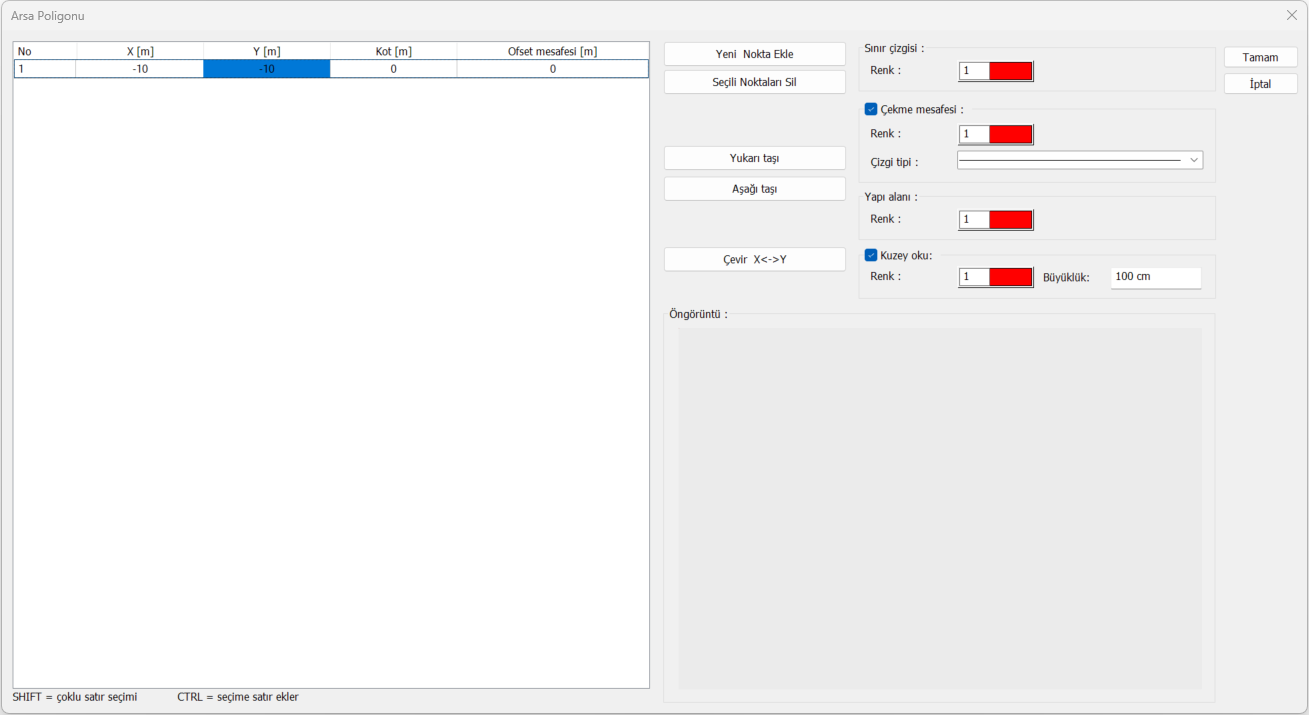

Birinci nokta için koordinat değerlerinin girilmesi
|
|

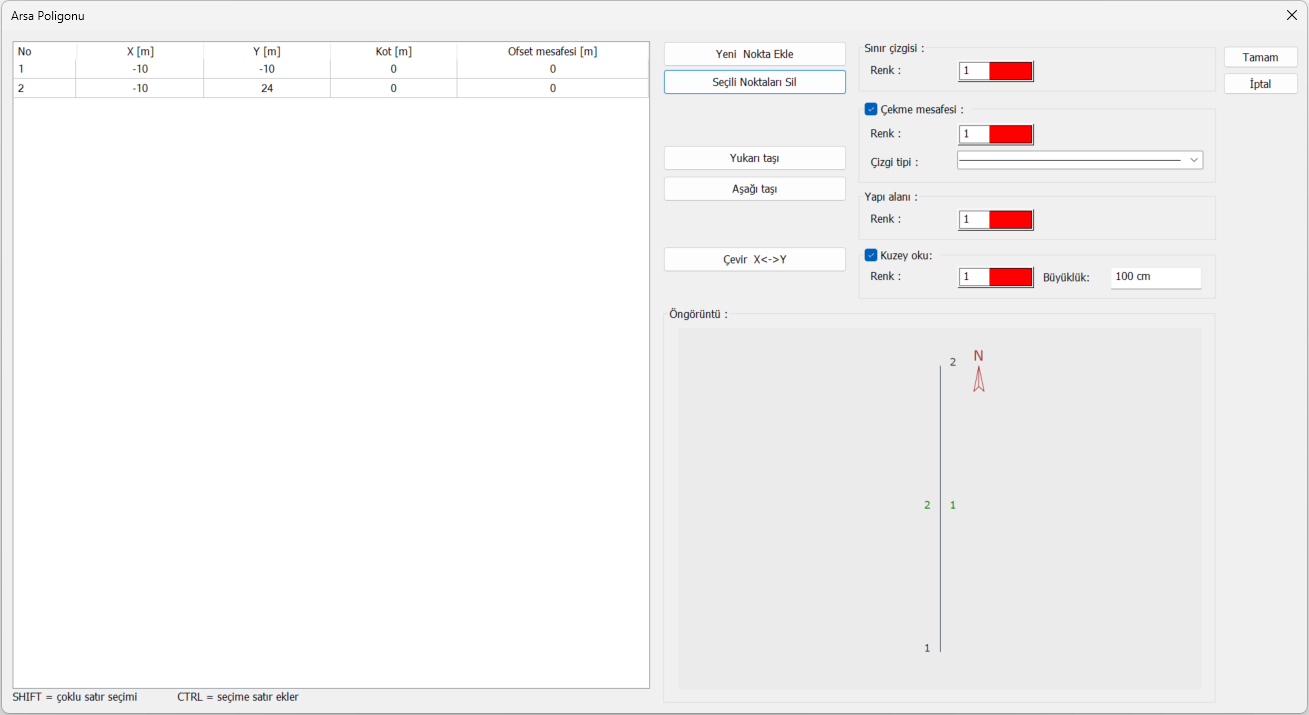

İkinci nokta için koordinat değerlerinin girilmesi
|
|

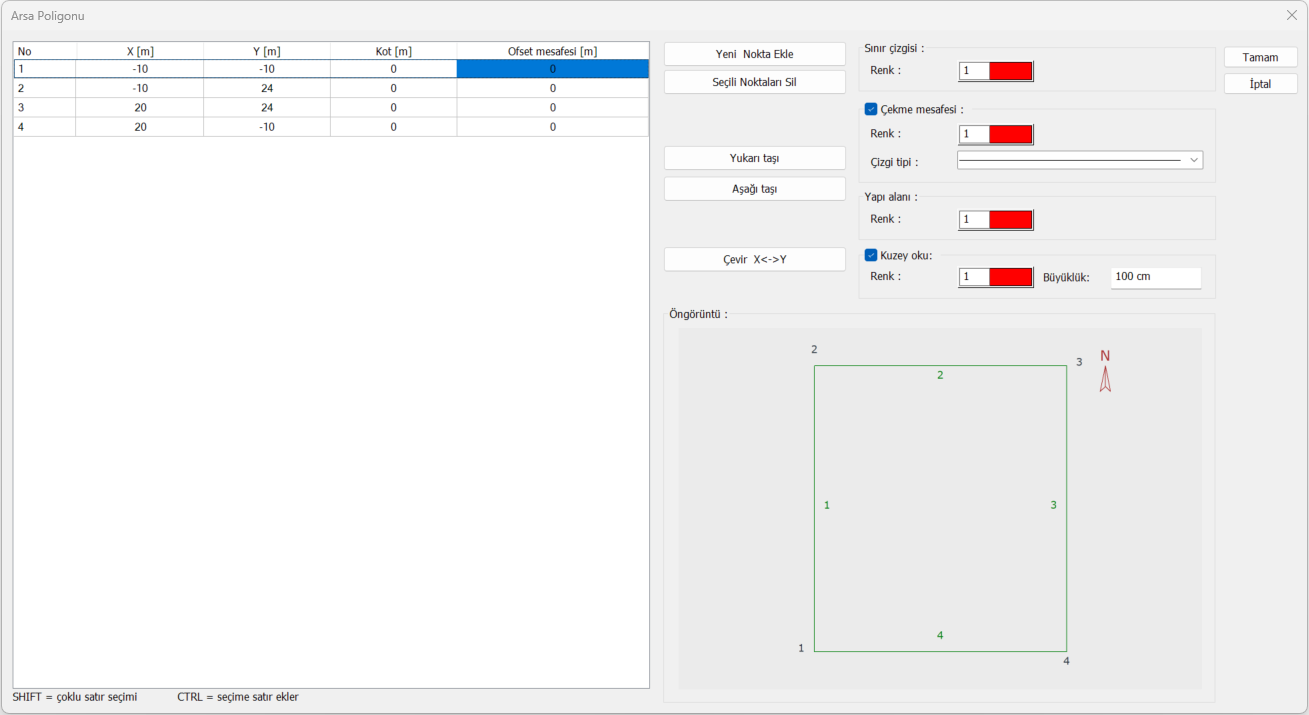

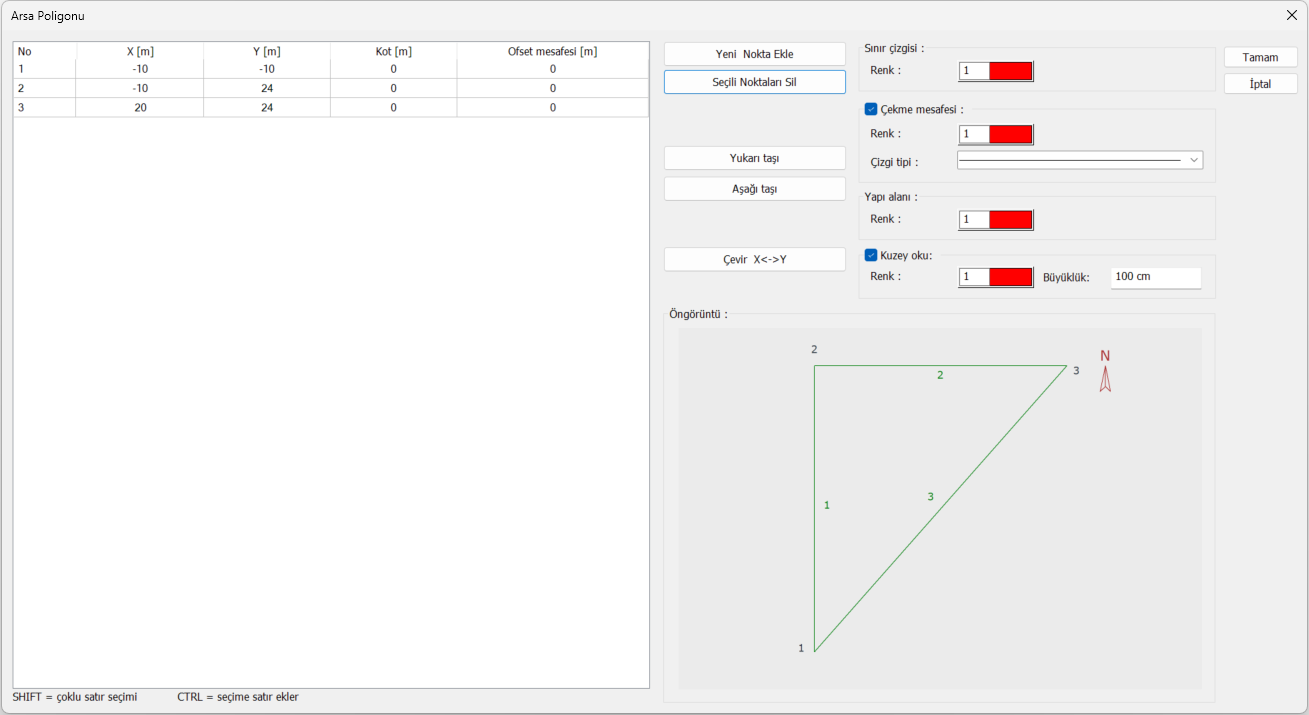

Üçüncü nokta için koordinat değerlerinin girilmesi
|
|
Dördüncü nokta için koordinat değerlerinin girilmesi
|
|

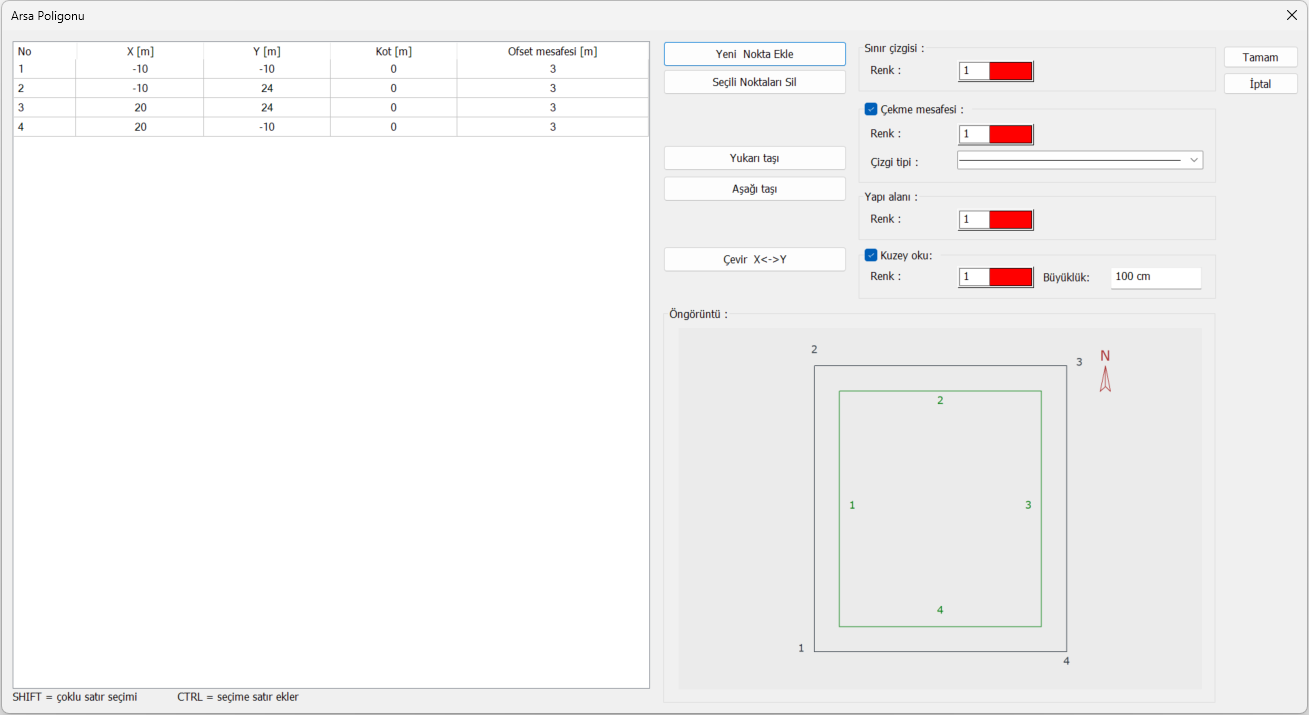

Çekme mesafesi olarak ofsett mesafesi bölümüne 3m girilmesi
|
|
Arsa sınırının önizlemesinin oluşması
|
|

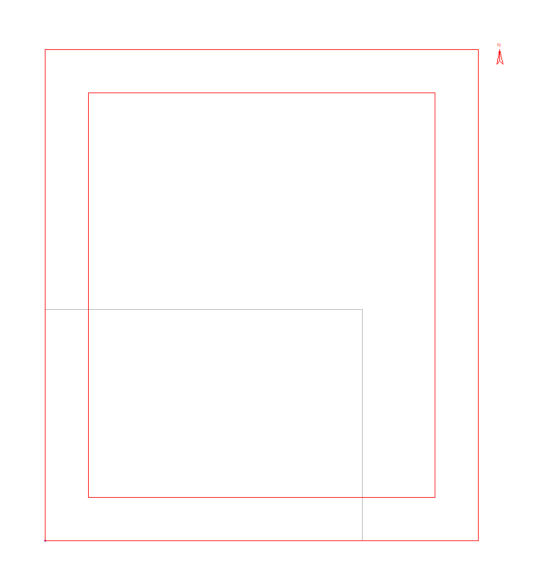

Arsa sınırının oluşması
|
