Arsa poligonuna ait ayarlara Arsa Poligonu diyaloğundan ulaşılır.
Arsa Poligonu Diyaloğunun Yeri
Arsa poligonu komutuna tıklayarak veya mevcut bir arsaya çift tıklayarak, arsa poligonu diyaloğuna ulaşabilirsiniz.

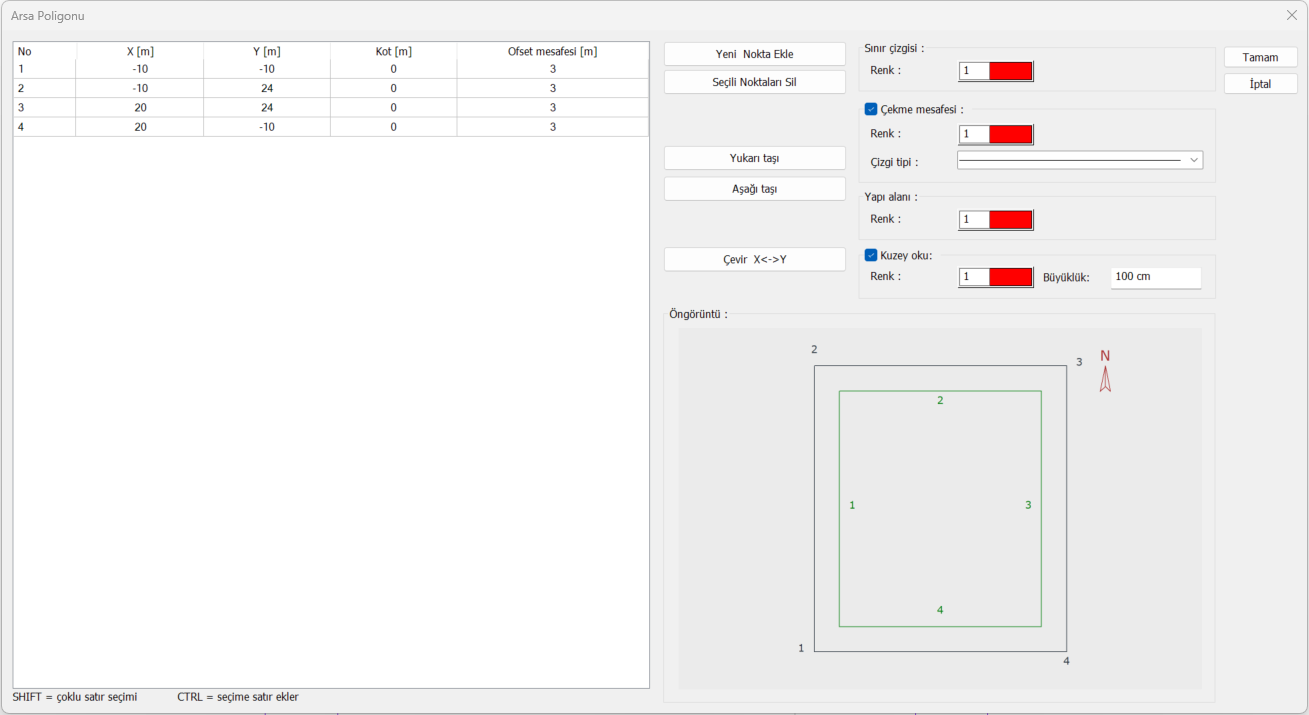

Arsa Poligonu Diyaloğu
|
Özellikler |
|---|
|
No
Eklenen noktaların nosu gösterilir. |
|
X
Aplikasyon krokisinde yer alan Y değeri girilir. |
|
Y
Aplikasyon krokisinde yer alan X değeri girilir. |
|
Kot
İlgili noktanın kot değeri girilir. |
|
Ofset mesafesi
İlgili kenar için çekme mesafesi değeri girilir. Öngörüntüden numaranın ait olduğu kenar takip edilir. |
|
Yeni nokta ekle
Arsa sınırını tanımlamak için listeye yeni nokta ekler. |
|
Seçili noktaları sil
Listede seçili noktayı siler. |
|
Yukarı taşı
Listede seçili noktayı bir üst satıra taşır. |
|
Aşağı taşı
Listede seçili noktayı bir alt satıra taşır. |
|
Çevir X-Y
Listede yer alan X - Y değerlerinin yerini değiştirir. |
|
Sınır çizgisi
Arsa sınırı çizgisinin rengi seçilir. |
|
Çekme mesafesi
Seçenek işaretlenerek çekme mesafesi gösterilir. Rengi ve çizgi tipi seçilir. |
|
Yapı alanı
Yapı alanı çizgisinin rengi seçilir. |
|
Kuzey oku
Seçenek işaretlenerek kuzey oku gösterilir. Rengi seçilip, büyüklüğü için değer girilir. |
|

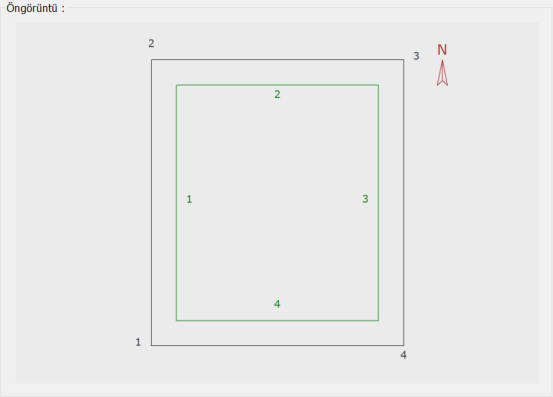

Öngörüntü
Oluşturulan arsa sınırın öngörüntüsü gösterilir. Listede yapılan düzenleme eşzamanlı olarak takip edilir. |
