Standart Kanca Detayları TS 500

Betonarme elemanlarda standart kanca detaylarının tanımlanmasında TS 500 ve TBDY 2018 'de verilen varsayımlar esas alınarak yapılır. Betonarme elemanlarda kanca detayları otomatik oluşturulur. TS 500 'de verilen kuralların farklı olduğu durumlar için TBDY 2018 esas alınır.

Boyuna donatı kancaları TS 500 ve TBDY 2018 'de verilen kurallara göre otomatik oluşturulur.

Etriyelerde 135^o kanca detayı TS 500 ve TBDY 2018 'de verilen kurallara göre otomatik oluşturulur.

Fiyong kanca detayı ve etriyeler için 90^o kanca detayı kullanılmaz.

Simgeler

d_m = Merdane çapı
l_b = Kenetlenme boyu
l_bk = Kancalı kenetlenme boyu
φ = Boyuna donatı çapı (çeşitli çaplar varsa, en büyüğü)

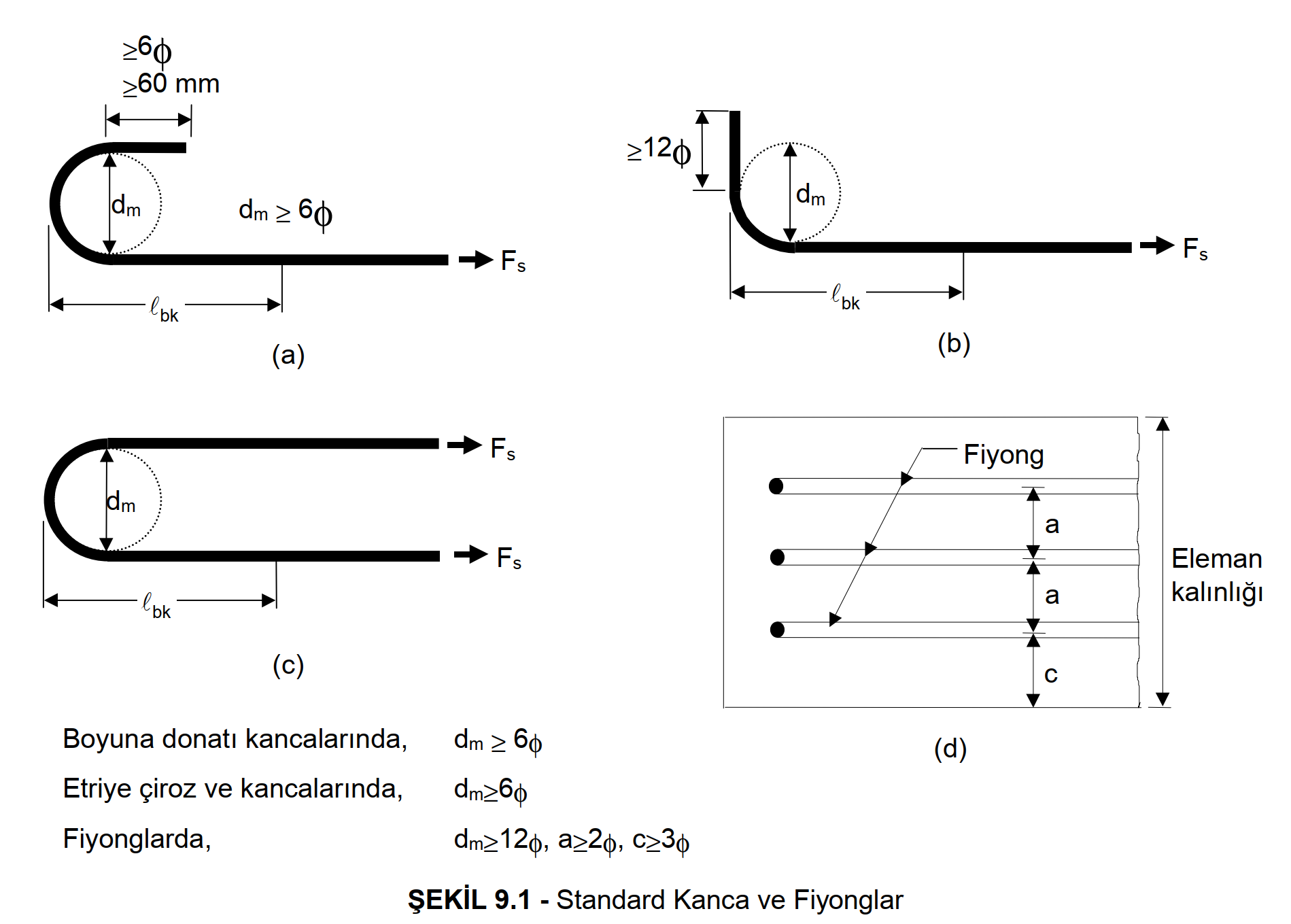

TS 500 'de tanımlanan standart kancalar TS 500 Şekil 9.1 de gösterilmiştir.

Boyuna Donatı Kancaları

180^o kanca - Şekil 9.1a da gösterildiği gibi, bu tür standard kancanın donatı ekseni ile yaptığı açı 180o dir. Kanca serbest ucunda, uzunluğu 4φ ve 60 mm den az olmayan düz bir bölüm bulunmalıdır. Kanca iç çapı, dm, 6φ den az olamaz.
90^o kanca - Şekil 9.1b de gösterildiği gibi, bu tür standard kancanın donatı ekseni ile yaptığı açı 90o dir. Kanca serbest ucunda, uzunluğu 12φ den az olmayan düz bir bölüm bulunmalıdır. Kanca iç çapı, dm, 6φ 'den az olamaz.
Fiyong - Fiyong Şekil 9.1c de gösterilmiştir. Fiyongların bükülme iç çapı, dm, 12φ den az olamaz.

Fiyong kanca detayı ideCAD Statik içerisinde detayı kullanılmaz.

Etriye Kancaları

TS 500 9.3.2 'de 135^o ve 90^o kanca detayları belirtilmiştir. ideCAD Statik 'te etriyeler için 90^o kanca detayı kullanılmaz.

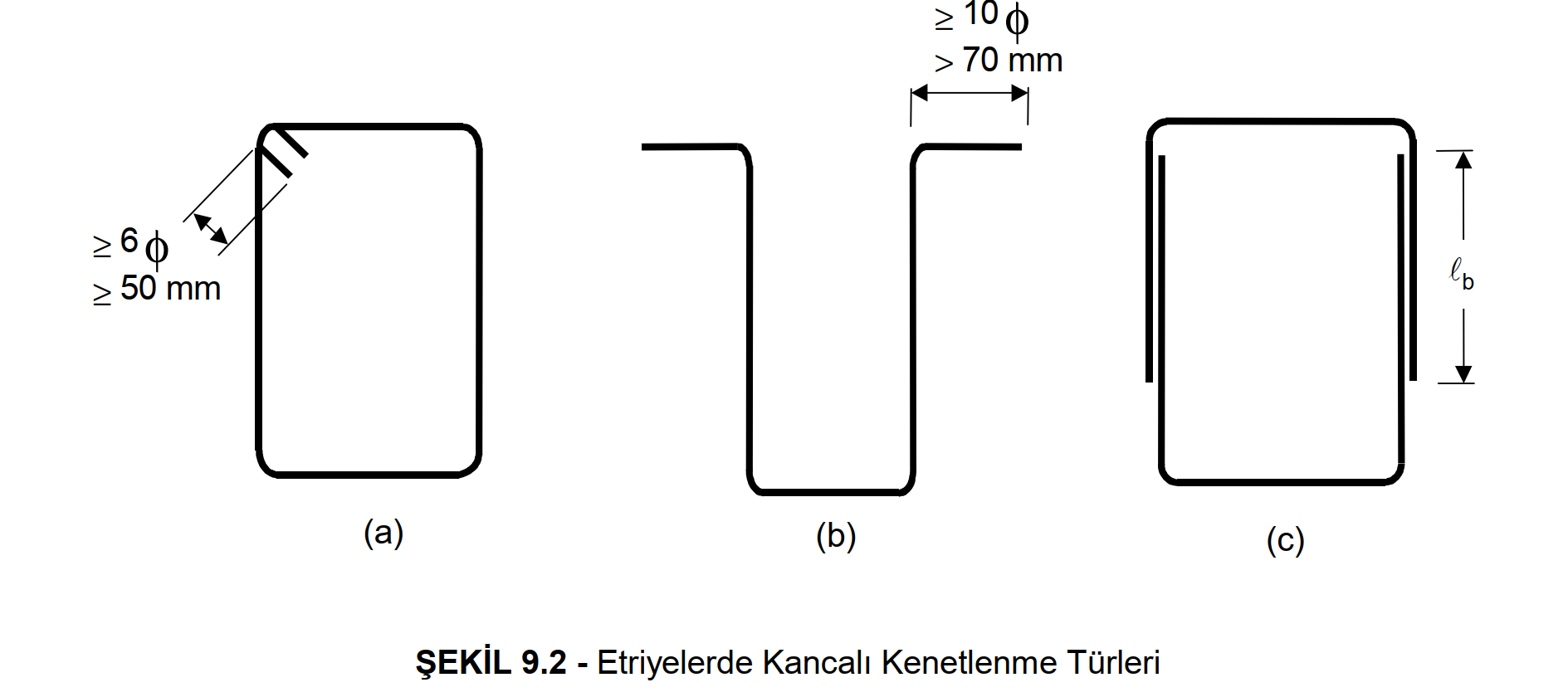

135^o kanca - Bu tür standard etriye kancası Şekil 9.2a da gösterilmiştir.
90^o kanca - Bu tür kanca TS500 Şekil 9.2b de gösterilmiştir.
90^o bindirmeli kanca - Bu tür bindirmeli kanca Şekil 9.2c de gösterilmiştir. Bindirmeli etriyelerde bindirme boyu, Denklem 9.1e göre hesaplanan kenetlenme boyuna eşit alınmalıdır. Deprem bölgelerinde yapılacak olan yapılarda bu tür etriye kullanılamaz.

Etriye kancalarının iç çapı 4φ den az olamaz.

Etriyelerde 135^o kanca detayı TS 500 ve TBDY 2018 'de verilen kurallara göre otomatik oluşturulur.

ideCAD Statik 'te etriyeler için 90^o kanca detayı kullanılmaz. Ancak TBDY 7.2.8.1 'de özel deprem çirozlarında bir uçta 90 derece kıvrımlı kanca yapılabileceği belirtilmiştir.

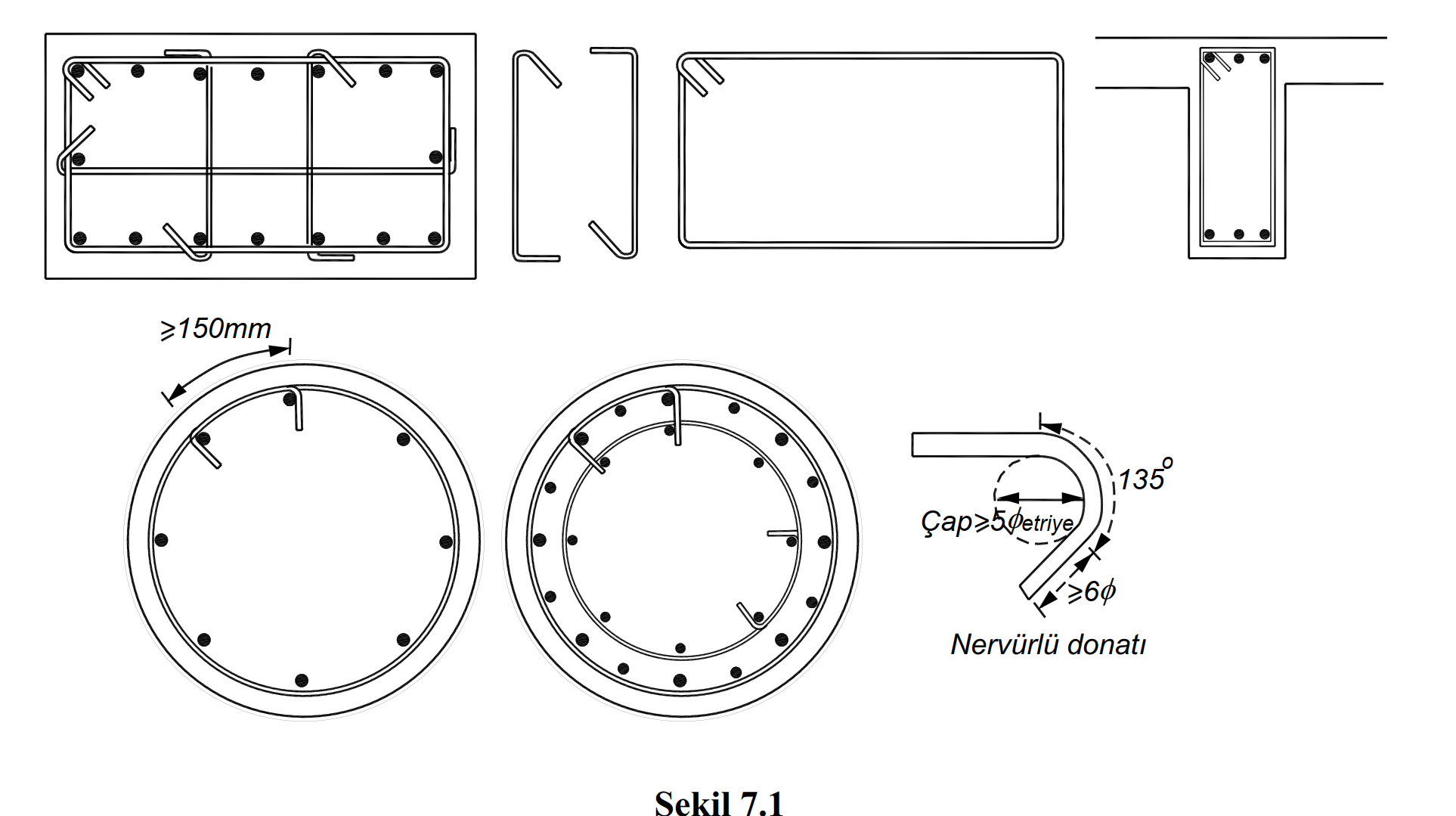

TBDY 7.2.8 'de özel deprem etriyeleri ve çirozları ile ilgili detaylar belirtilmiştir. ideCAD Statik içerisinde detayları verilen etriyelerde bu maddede belirtilen koşullar gözönüne alınır.
