Saçak pervazları çatının uç kısımlarına yerleştirilen ahşap elemanlardır. Saçak Pervazı komutuyla saçak pervazı çatı detayı oluşturulur.
Saçak Pervazı Komutunun Yeri
Mimari Programda

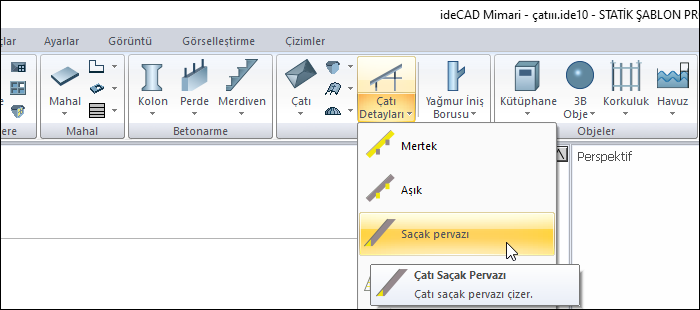

Saçak pervazı komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

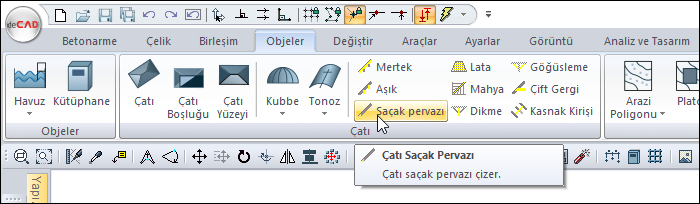

Saçak pervazı komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
Saçak Pervazı Ayarları Diyaloğu
|
Özellikler |
|---|
|
Genişlik
Saçak pervazı kesitinin genişliği girilir. |
|
Yükseklik
Saçak pervazı kesitinin yüksekliği girilir. |
|
Mesafe
Saçak pervazının çatı saçağından mesafesi girilir. |
|
Kot
Saçak pervazı kotu girilir. |
|
Tüm saçaklara uygula
Tüm saçaklara uygula seçeneği işaretlenirse girilen parametrelere göre latalar tüm çatı yüzeylerinde oluşturulacaktır. |
İşlem Adımları
Saçak pervazı çizmek için:
-
Ribbon menüde Çatı Saçak Pervazı ikonunu tıklayın.
-
Saçak pervazı oluşturmak istediğiniz çatı saçağı üzerine farenin sol tuşu ile tıklayın.
-
Saçak pervazı diyaloğu ekrana gelecektir. Burada gerekli ayarları yapın ve Tamam butonuna basın.
-
İlgili çatı yüzeyinde saçak pervazı oluşacaktır.
-
Yukarıdaki işlem sırası ile tüm çatı yüzeyleri için pervazları oluşturun.
|
İşlem adımı |
|---|
|

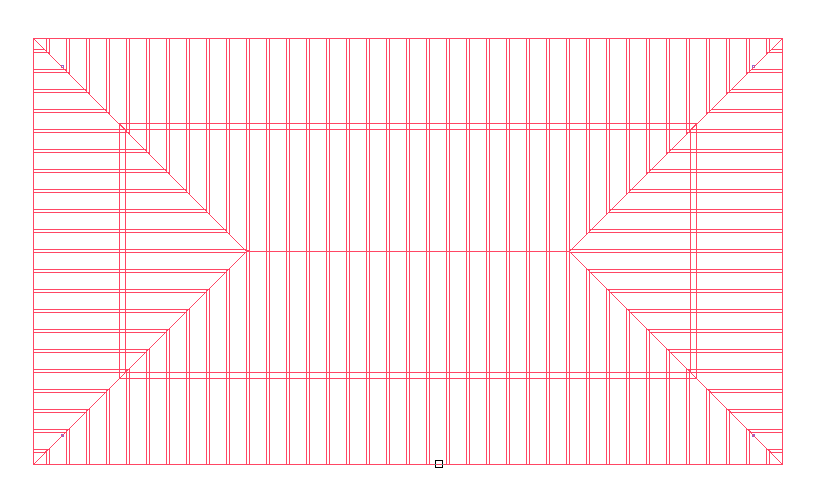

Saçak pervazı komutundayken çatı saçağının seçilmesi
|
|

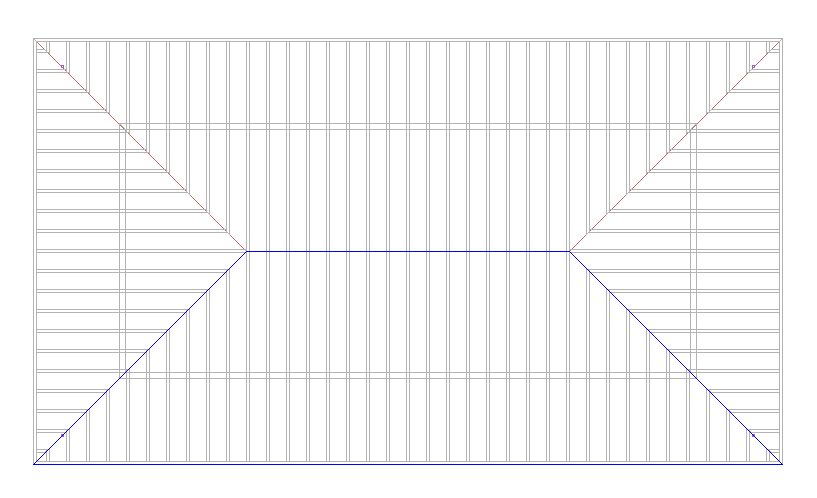

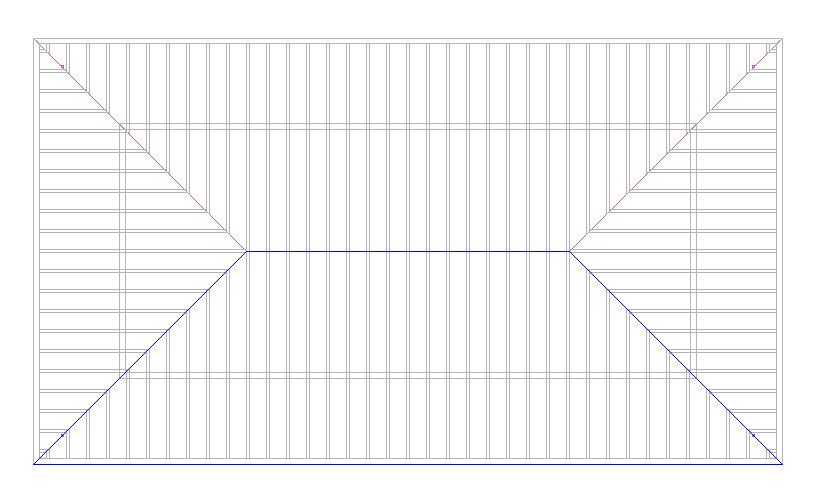

Saçak pervazı önizlemelerinin oluşması
|
|
Saçak pervazı ayarları diyaloğunda ayarların yapılması - saçak pervaz genişliğinin 5 girilmesi
|
|

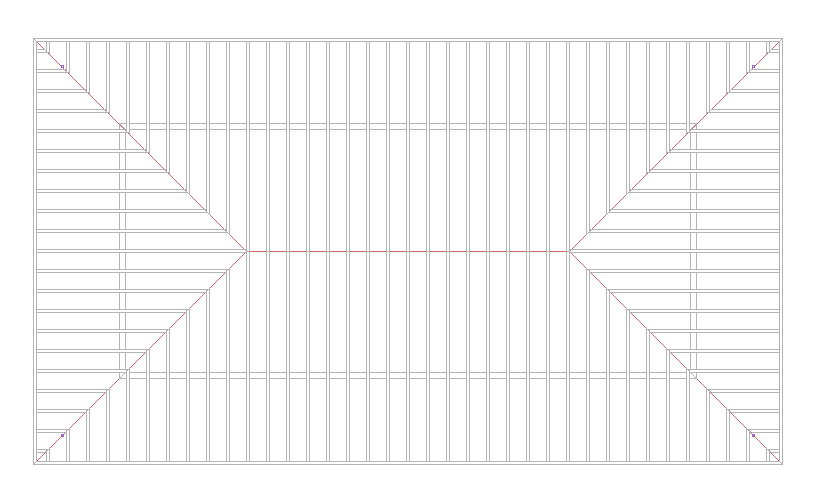

Girilen genişliğe göre önizlemenin değişmesi
|
|

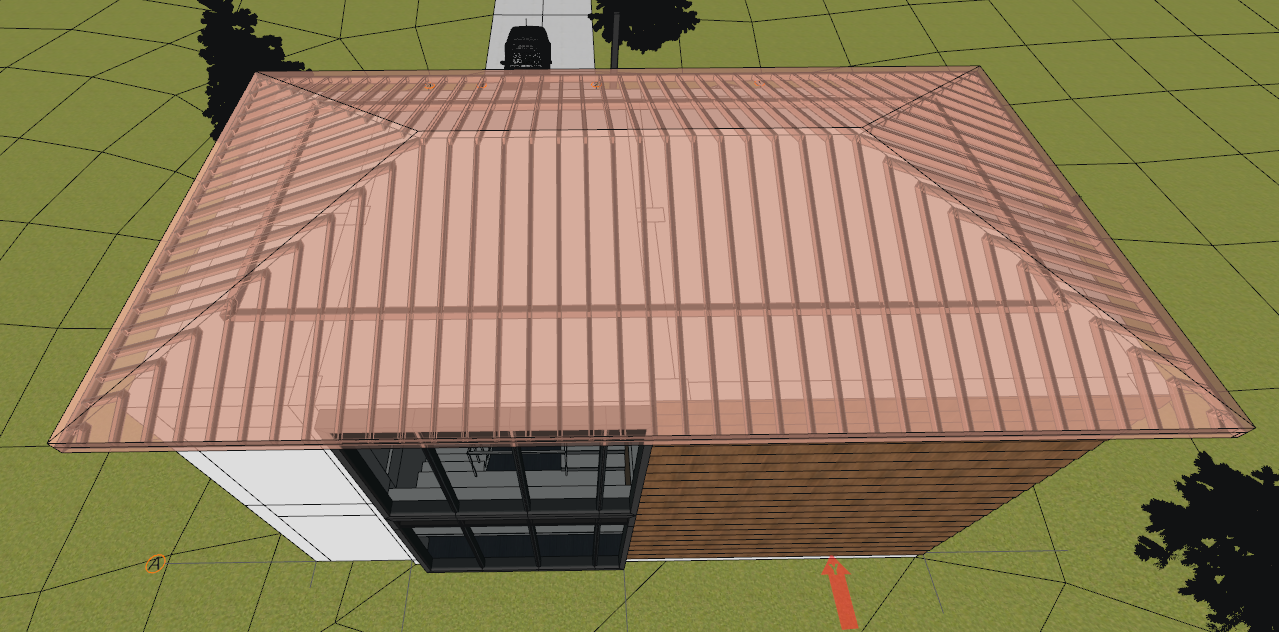

Saçak pervazlarının oluşması
|
