Göğüslemeler, dikmelerle aşık ya da mahyalar arasına çizilen çapraz çatı elemanlarıdır. Göğüsleme çizebilmek için öncelikle aşık/mahya ve dikme çizilmiş olması gerekir. Göğüsleme komutuyla göğüsleme çatı detayı oluşturulur.
Göğüsleme Komutunun Yeri
Mimari Programda

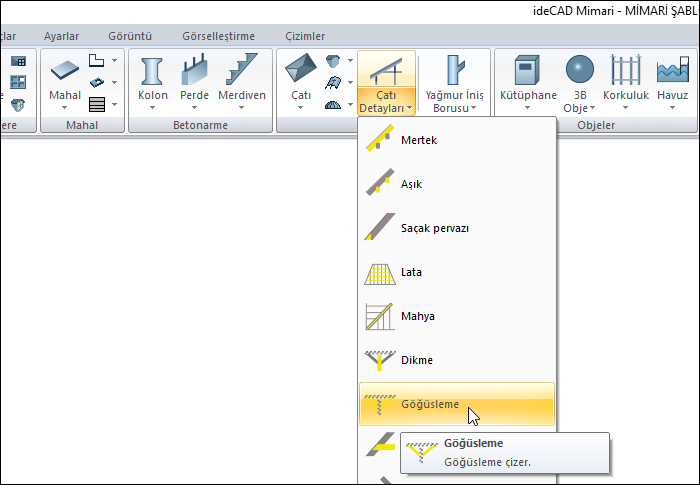

Göğüsleme komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

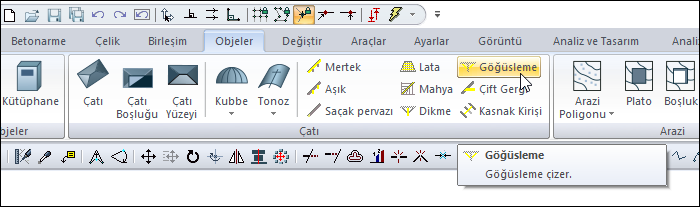

Göğüsleme komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
Göğüsleme Ayarları Diyaloğu
|
Özellikler |
|---|
|
Genişlik
Dikme kesitinin genişliği girilir. |
|
Yükseklik
Dikme kesitinin yüksekliği girilir. |
|
3B’de yükseklik
Göğüslemenin uzunluğu girilir. |
|
Açı
Dikme ile göğüsleme arasındaki açı girilir. |
İşlem Adımları
-
Ribbon menüde Göğüsleme ikonunu tıklayın.
-
Göğüslemenin bağlanacağı aşık/mahya üzerine farenin sol tuşu ile tıklayın.
-
Göğüslemenin diğer ucunun bağlanacağı dikme üzerine farenin sol tuşu ile tıklayın.
-
Göğüsleme diyaloğu ekrana gelecektir. Burada gerekli ayarları yapın ve Tamam butonuna basın.
-
Göğüsleme çizimi tamamlanacaktır.
-
Yukarıdaki işlem sırası ile diğer göğüslemeleri de oluşturun.
|
İşlem adımı |
|---|
|

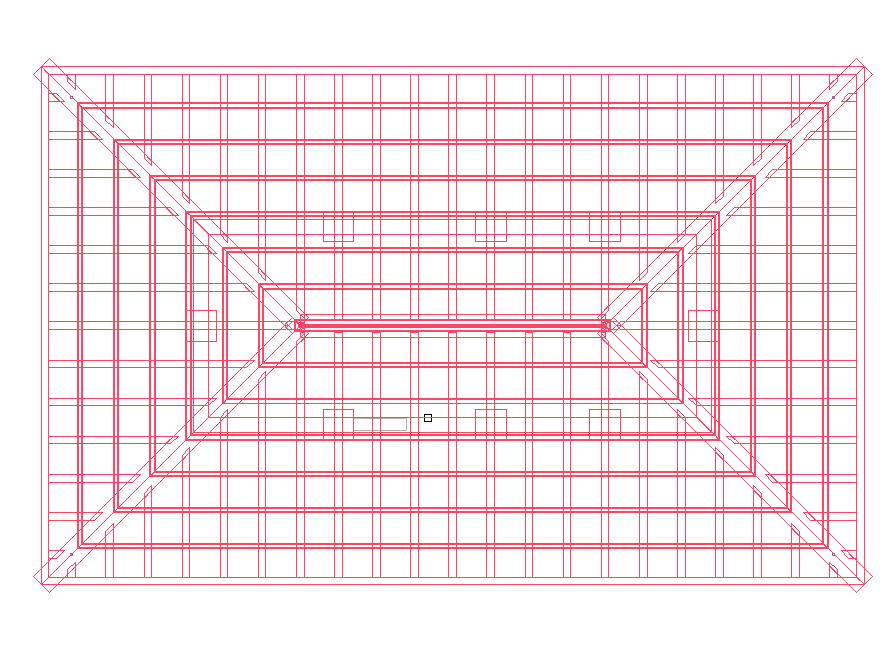

Göğüslemenin bağlanacağı dikmenin seçilmesi
|
|

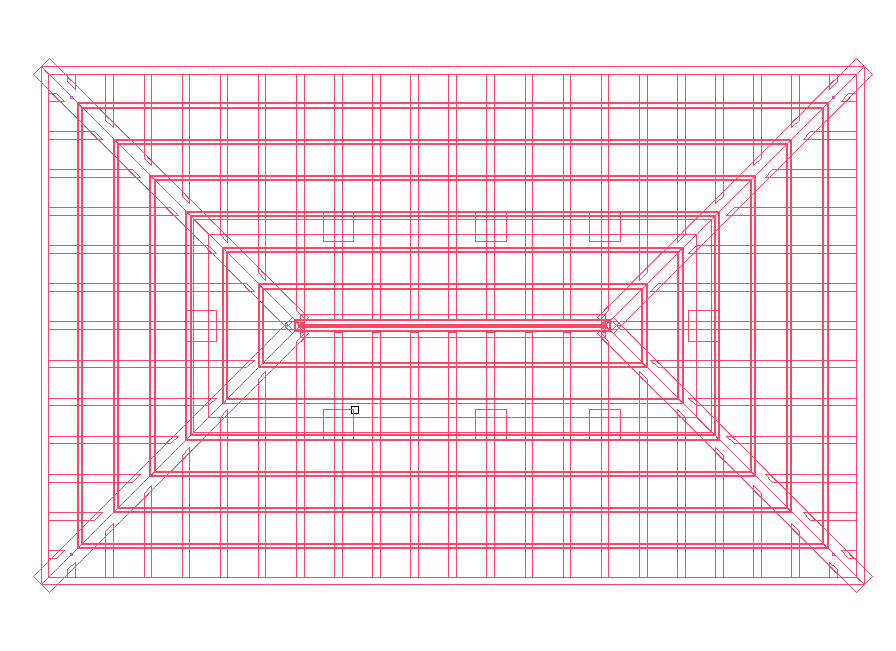

Göğüslemenin diğer ucunun bağlanacağı aşık ya da merteğin seçilmesi
|
|
Göğüsleme ayarları diyaloğunda ayarların yapılması - 3B’de yüksekliğinin 25 cm girilmesi
|
|

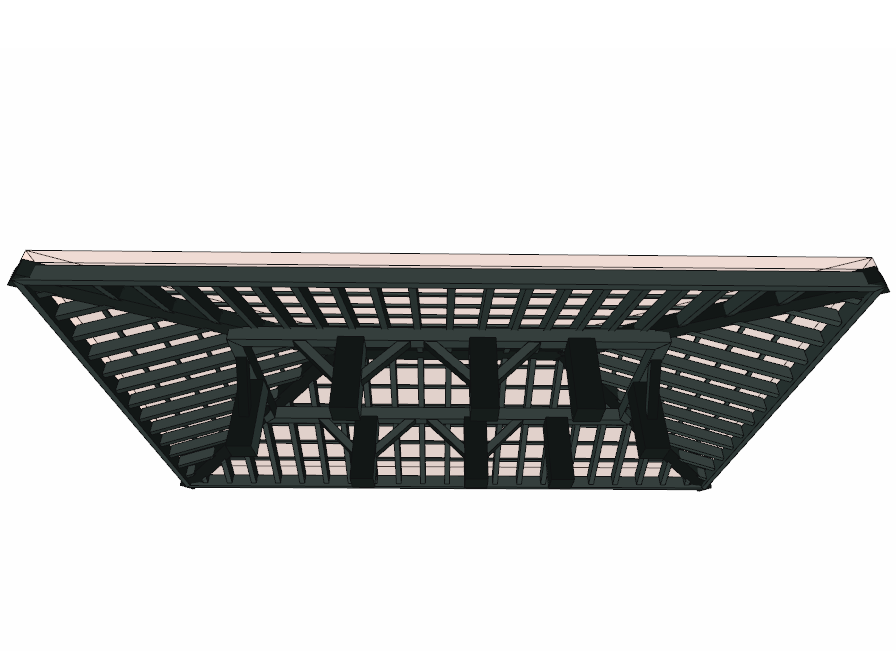

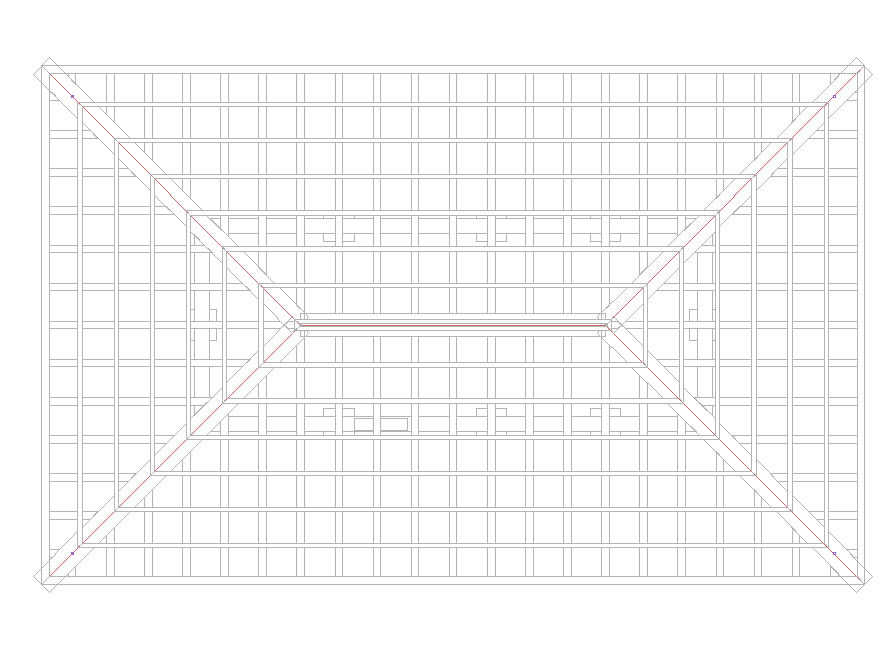

Göğüslemenin oluşması
|
