Latalar, merteklerin üzerine çizilen, merteklere dik yöndeki çatı elemanlarıdır. Lata komutuyla lata çatı detayı oluşturulur.
Lata Komutunun Yeri
Mimari Programda

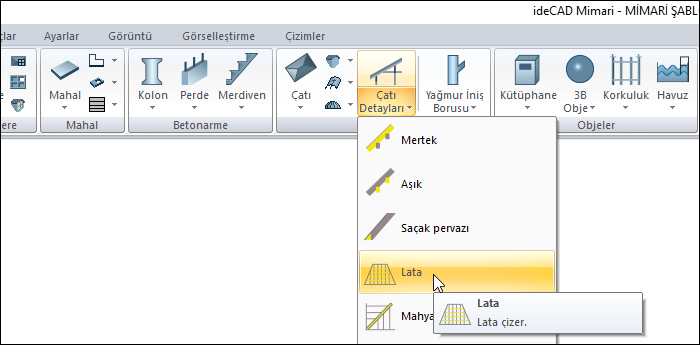

Lata komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

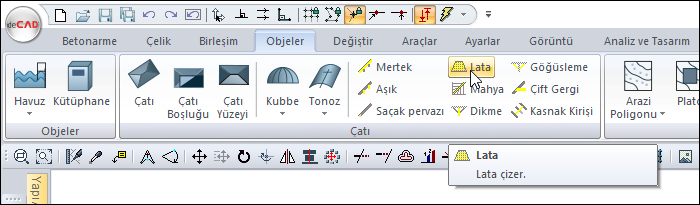

Lata komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
Lata Ayarları Diyaloğu
|
Özellikler |
|---|
|
Genişlik
Lata kesitlerinin genişliği girilir. |
|
Yükseklik
Lata kesitlerinin yüksekliği girilir. |
|
Aralık
İki lata aksı arasındaki mesafesi girilir. |
|
Planda göster
Lataların planda görüntülenmesi isteniyorsa işaretlenir. İşaretlenmezse latalar planda çizilmezler ancak görüntü ve kesit pencerelerinde görüntülenirler. |
|
Tüm saçaklara uygula
Tüm saçaklara uygula seçeneği işaretlenirse girilen parametrelere göre latalar tüm çatı yüzeylerinde oluşturulacaktır. |
İşlem Adımları
-
Ribbon menüde Lata ikonunu tıklayın.
-
Lata oluşturmak istediğiniz çatı saçağı üzerine farenin sol tuşu ile tıklayın.
-
Lata Tasarımı diyaloğu ekrana gelecektir. Burada gerekli ayarları yapın ve Tamam butonuna basın.
-
İlgili çatı yüzeyinde latalar oluşacaktır.
-
Yukarıdaki işlem sırası ile tüm çatı yüzeyleri için lataları oluşturun.
|
İşlem adımı |
|---|
|

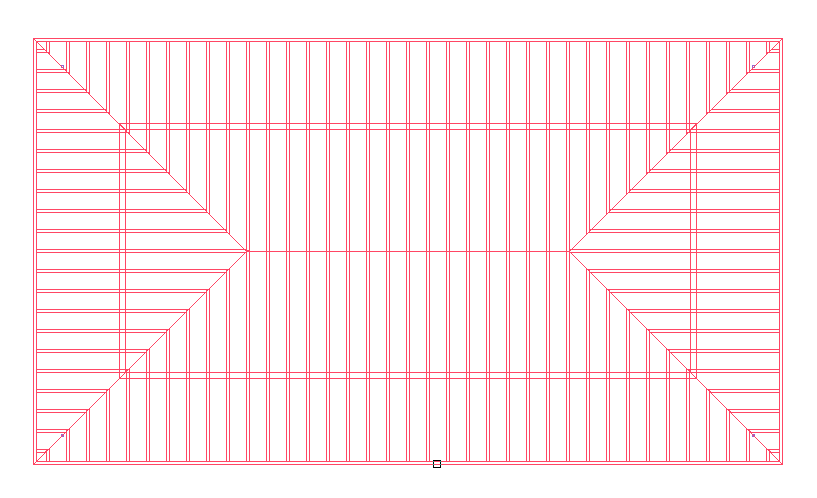

Lata komutundayken çatı saçağının seçilmesi
|
|

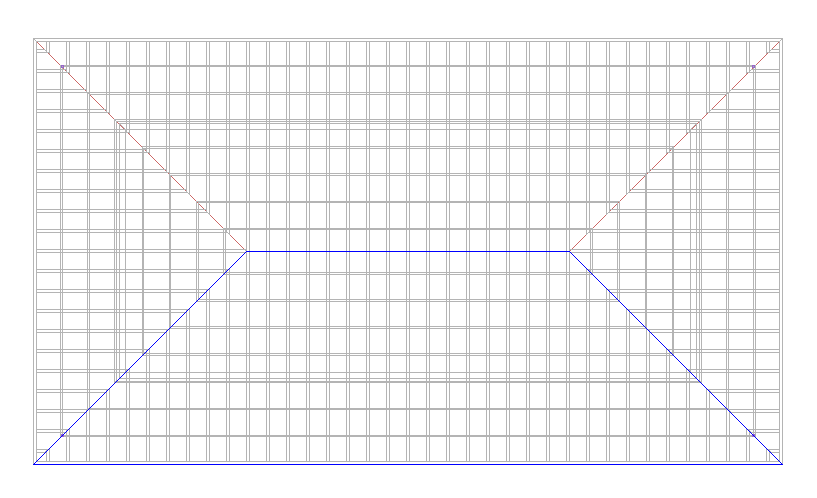

Lata önizlemelerinin oluşması
|
|
Lata ayarları diyaloğunda ayarların yapılması - lata aralığının 25 girilmesi
|
|

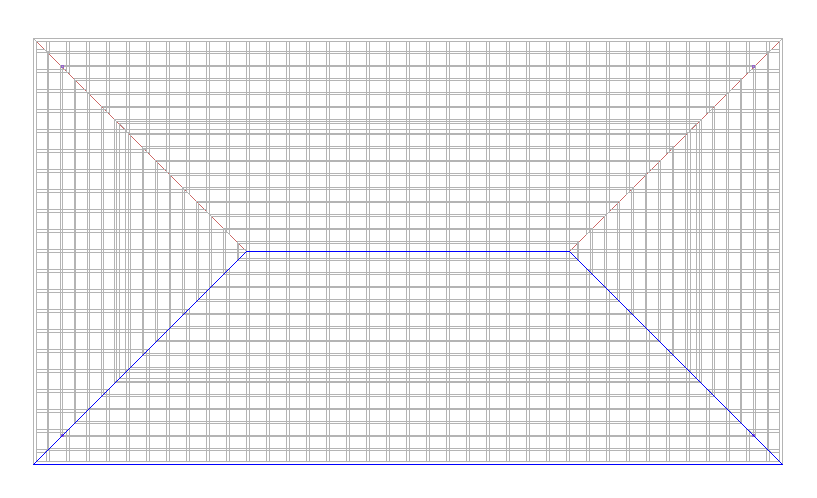

Girilen aralığa göre önizlemenin değişmesi
|
|

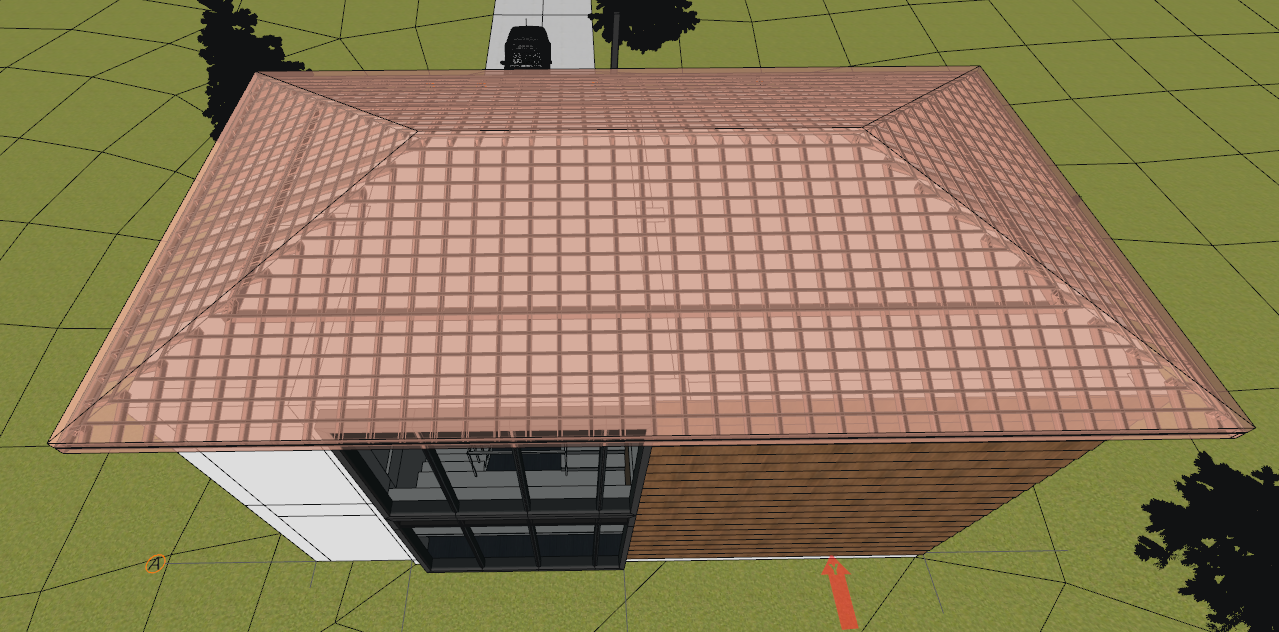

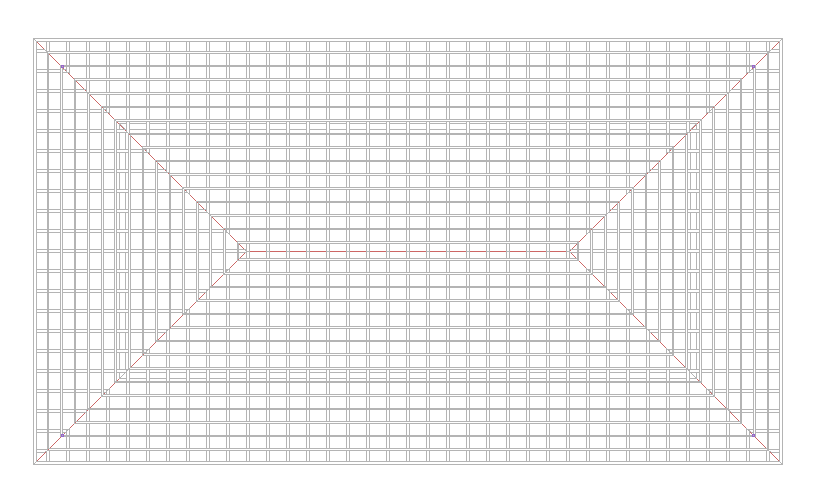

Lataların oluşması
|
