Dikme

Dikme aşık ve merteklerden gelen yükü döşemeye aktaran düşey taşıyıcı elemanlardır. Dikme komutuyla dikme çatı detayı oluşturulur.

Dikme çizebilmek için öncelikle aşık, mahya ve mertek tanımlanmalıdır. Bu elemanlar olmadan dikme tanımlanamaz.

Dikme Komutunun Yeri

Mimari Programda

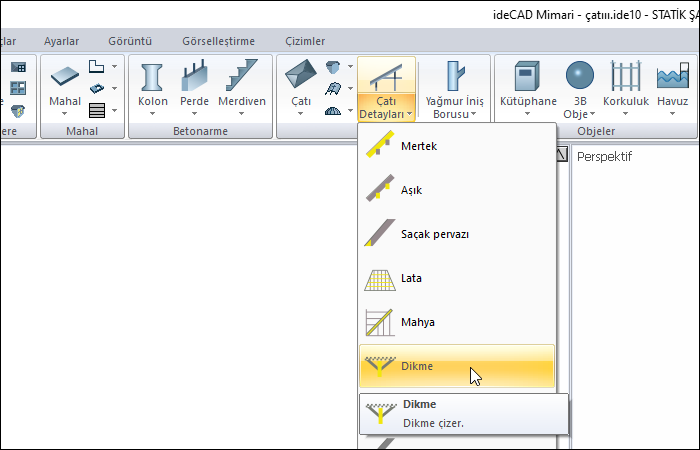

Dikme komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.

Statik Programda

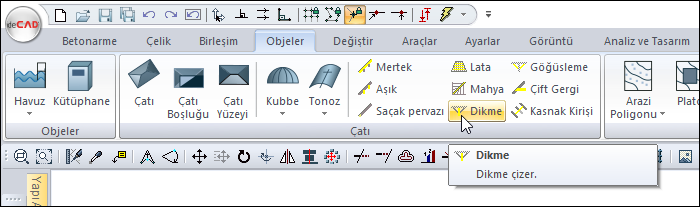

Dikme komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

Dikme Ayarları Diyaloğu

Özellikler
Genişlik Dikme kesitinin genişliği girilir.
Yükseklik Dikme kesitinin yüksekliği girilir.
Kot Buradaki kot dikmenin boyunu uzatıp kısaltmak için kullanılır. Pozitif kot dikmeyi alt ucundan kısaltır, negatif değer ise uzatır.

İşlem Adımları

Dikme çizmek için:

• Ribbon menüde Dikme ikonunu tıklayın.

• Dikme oluşturmak istediğiniz aşık/mahya üzerine farenin sol tuşu ile tıklayın.

• Dikme oluşturmak istediğiniz mertek üzerine farenin sol tuşu ile tıklayın.

• Dikme diyaloğu ekrana gelecektir. Burada gerekli ayarları yapın ve Tamam butonuna basın.

• Dikme çizimi tamamlanacaktır.

• Yukarıdaki işlem sırası ile diğer dikmeleri de oluşturun.

İşlem adımı

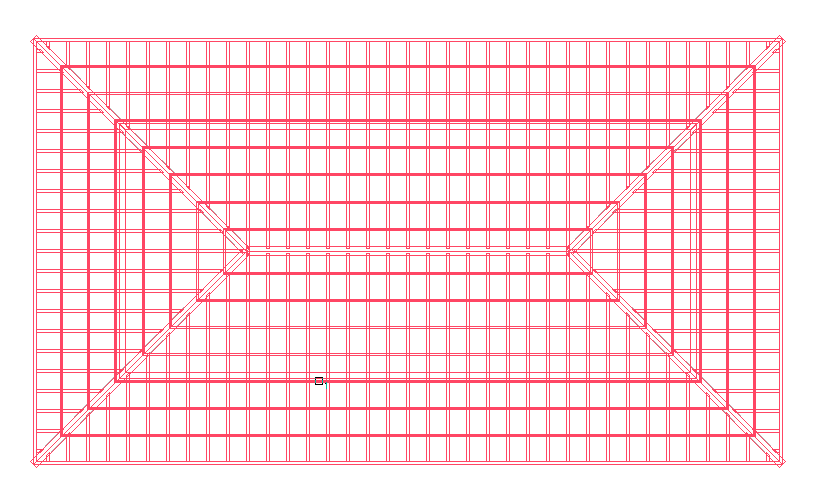

Dikme komutundayken mahya ya da aşığın seçilmesi

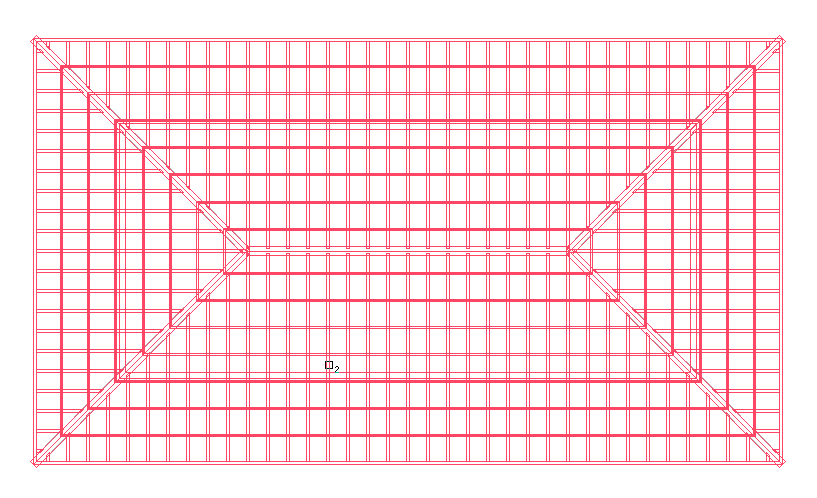

Dikme oluşturulmak için mertek ya da mahyanın seçilmesi

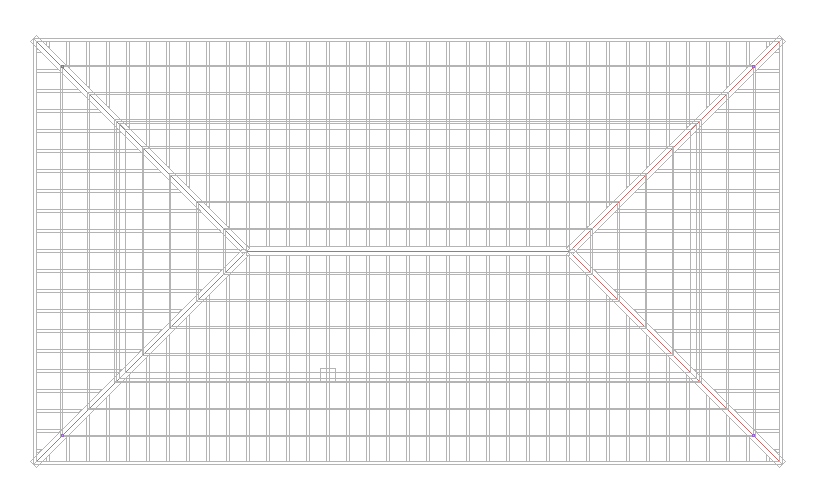

Dikme önizlemesinin oluşması
Dikme ayarları diyaloğunda ayarların yapılması - dikme genişlik ve yüksekliğinin 25 girilmesi

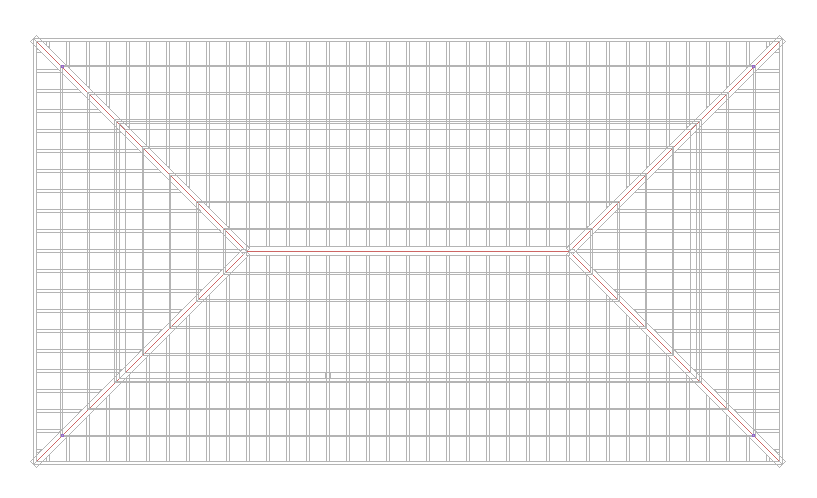

Girilen değere göre önizlemenin değişmesi

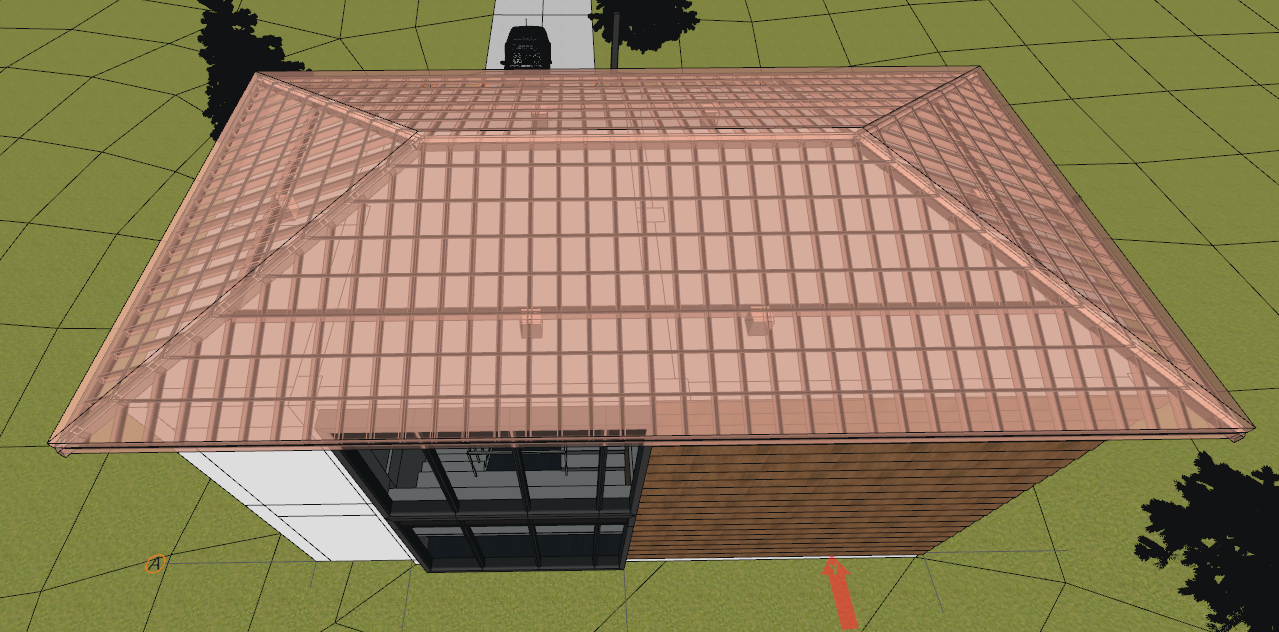

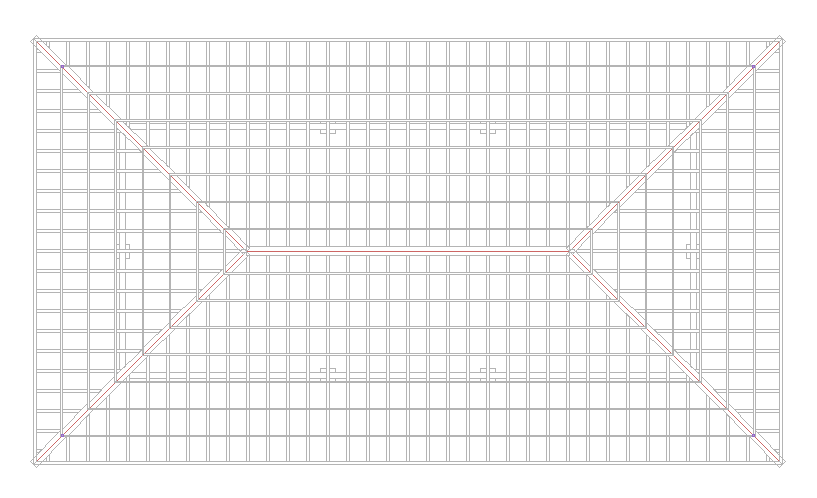

Dikmelerin oluşması
