Kasnak Kirişi

Kasnak kirişleri çatı boşluğu kenarlarına çizilen elemanlardır. Kasnak Kirişi komutuyla kasnak kirişi çatı detayı oluşturulur.

Kasnak Kirişi Komutunun Yeri

Mimari Programda

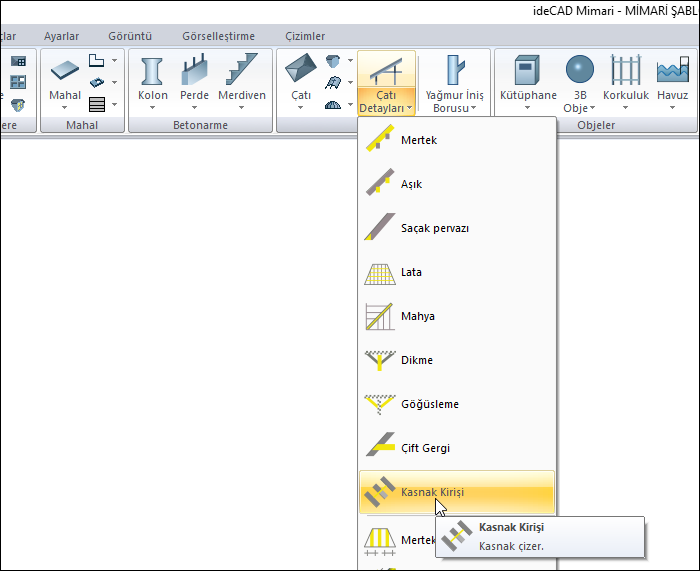

Kasnak kirişi komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.

Statik Programda

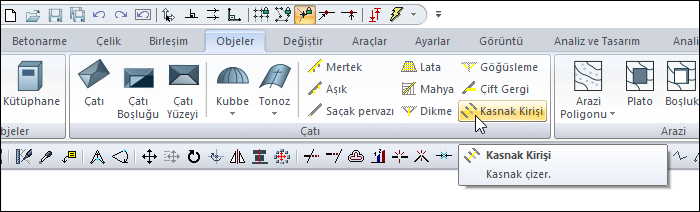

Kasnak kirişi komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

Kasnak Kirişi Ayarları Diyaloğu

Özellikler
Genişlik Kasnak kirişi kesitinin genişliği girilir.
Yükseklik Kasnak kirişi kesitinin yüksekliği girilir.

İşlem Adımları

Kasnak kirişi çizmek için:

• Ribbon menüde Kasnak Kirişi ikonunu tıklayın.

• Çatı boşluğu kenarlarından birini farenin sol tuşu ile tıklayın.

• Kasnak kirişinin seçtiğiniz kenarın uzunluğunda olmasını istiyorsanız, çatı boşluğunun iç kısmını tıklayın. Açılan Kasnak Kirişi diyaloğundan kasnak kiriş kesitinin genişlik ve yüksekliğini girin ve Tamam butonuna tıklayın. İlgili çatı boşluğu kenarına kasnak kiriş çizilecektir.

• Yukarıdaki işlem sırası ile diğer kasnak kirişlerini de oluşturun.

İşlem adımı

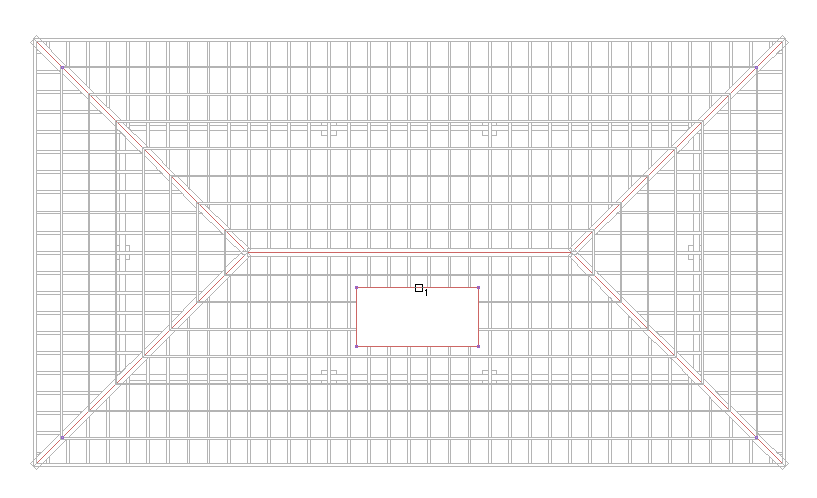

Çatı boşluğu kenarlarından birinin seçilmesi

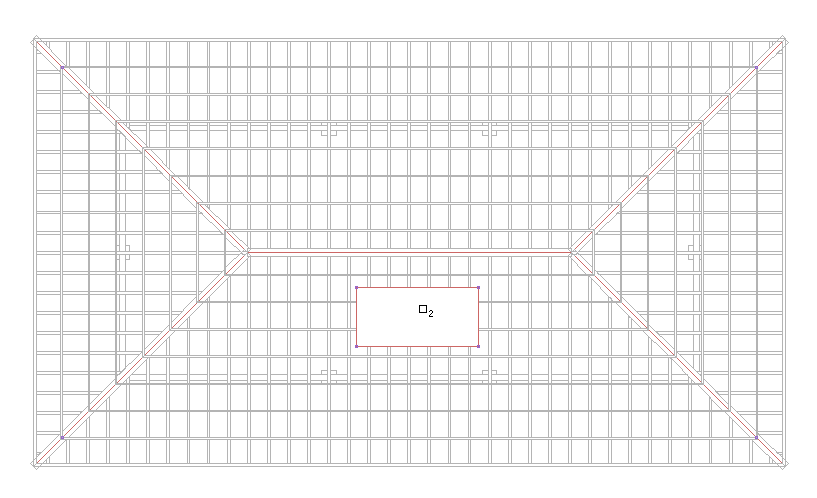

Kasnak kirişinin seçilen kenar uzunluğunda olması için çatı boşluğunun iç kısmına tıklanması
Kasnak kirişleri ayarlarının yapılması

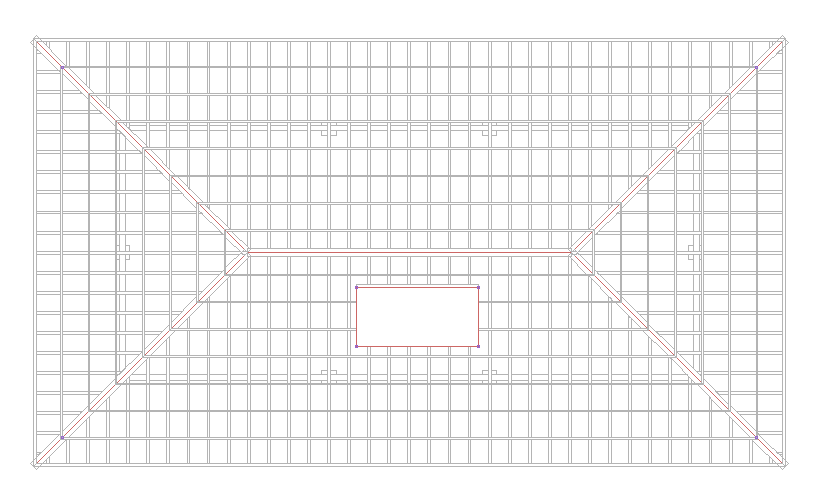

Kasnak kirişinin oluşması

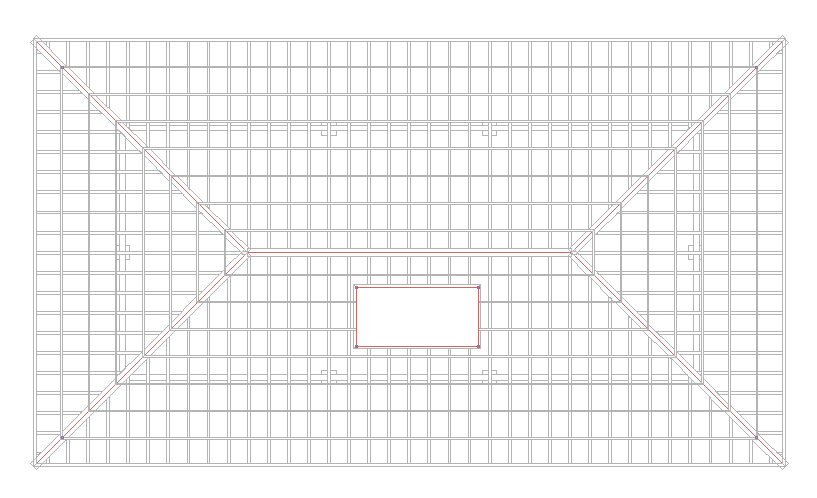

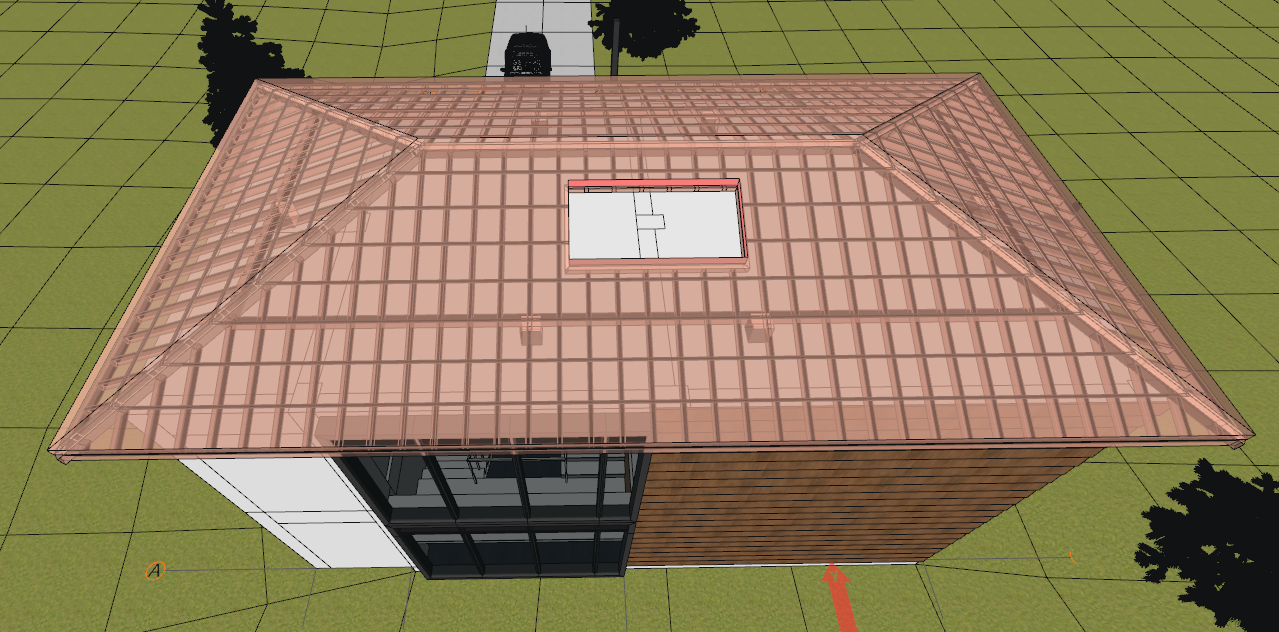

Çatı boşluğundaki bütün kasnak kirişlerinin oluşturulması
