Objelerin Katlardaki Görünürlüğü
Bir katın kalıp planı, bir üst katın mimarı planını taşıyacak olan sistemdir. Bu yüzden, kalıp planında girilecek kiriş ve döşemelerin, bir üst katın mimari planı ile uyum içinde olması gerekir.
Objelerin katlardaki görünürlüğü diyaloğundan yapılan ayarlarla alt ve üst katın objeleri sanal çizgiler halinde görülür. Sanal çizgiler referans olarak kullanılarak proje oluşturulur.
Alt ve üst katlardaki objelerin izlerinin gösterilip gösterilmeyeceği, gösterim çizgi tipi ve renkleri ayarlanır.
Objelerin Katlardaki Görünürlüğü Komutunun Yeri
Mimari Programda

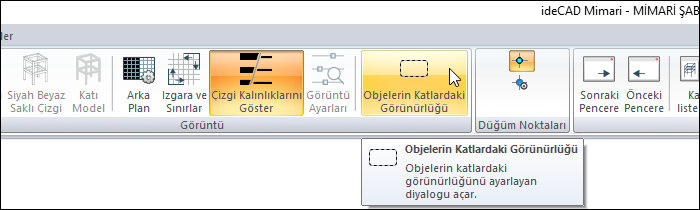

Ribbon menü Görüntü sekmesi Görüntü başlığı altından ulaşabilirsiniz.
![](../__attachments/911573139/image-20201204-074353.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Statik Programda

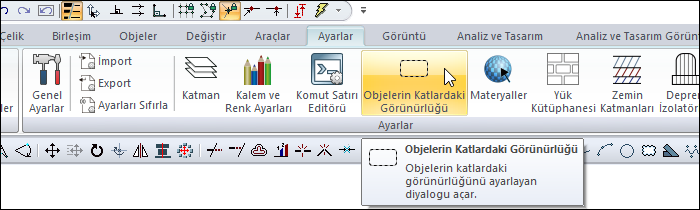

Ribbon menü Ayarlar sekmesi Ayarlar başlığından ulaşabilirsiniz.
![](../__attachments/911573139/image-20201204-074457.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Objelerin Katlardaki Görünürlüğü Ayarları - Mimari Mod Sekmesi
Mimari moddayken mimari ve statik objelerin bir alt ve/veya bir üst kattaki izlerini planda gösterebilirsiniz.

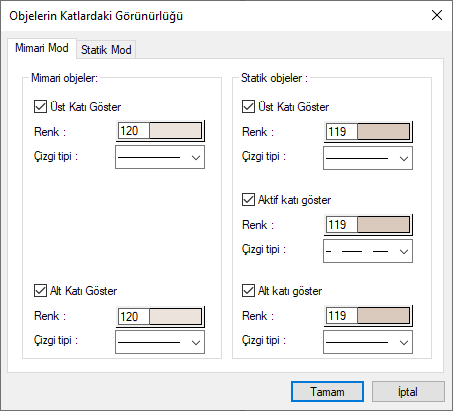

![](../__attachments/911573139/image-20200915-115855.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Mimari Objeler
Özellikler |
---|
Üst katı göster ![]() Mimari modda iken bir üst katın mimari objelerinin izlerini işaretli ise gösterir. |
Alt katı göster ![]() Mimari modda iken bir alt katın mimari objelerinin izlerini işaretli ise gösterir. |
Renk ![]() Obje izlerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi ![]() Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir. |
Statik Objeler
Özellikler |
---|
Üst katı göster ![]() Mimari modda iken bir üst katın statik objelerinin izlerini işaretli ise gösterir. |
Aktif katı göster ![]() Mimari modda iken aynı katın statik objelerinin izlerini işaretli ise gösterir. |
Alt katı göster ![]() Mimari modda iken bir alt katın statik objelerinin izlerini işaretli ise gösterir. |
Renk ![]() Obje izlerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi ![]() Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir. |
Objelerin Katlardaki Görünürlüğü Ayarları - Statik Mod Sekmesi
Benzer şekilde kalıp planı modundayken mimari ve statik objelerin bir alt ve/veya bir üst kattaki izlerini planda gösterebilirsiniz.

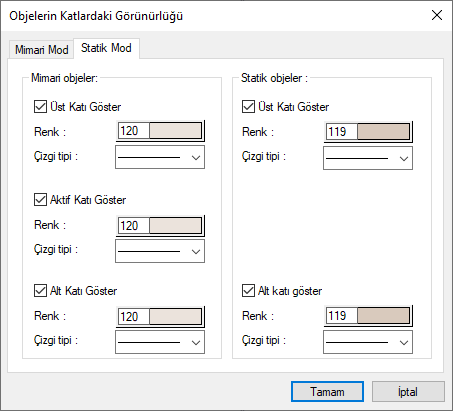

![](../__attachments/911573139/image-20200915-120548.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Mimari Objeler
Özellikler |
---|
Üst katı göster ![]() Kalıp planı modunda iken bir üst katın mimari objelerinin izlerini işaretli ise gösterir. |
Aktif katı göster ![]() Kalıp planı modunda iken aynı katın mimari objelerinin izlerini işaretli ise gösterir. |
Alt katı göster ![]() Kalıp planı modunda iken bir alt katın mimari objelerinin izlerini işaretli ise gösterir. |
Renk ![]() Obje izlerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi ![]() Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir. |
Statik Objeler
Özellikler |
---|
Üst katı göster ![]() Kalıp planı modunda iken bir üst katın statik objelerinin izlerini işaretli ise gösterir. |
Alt katı göster ![]() Kalıp planı modunda iken bir alt katın statik objelerinin izlerini işaretli ise gösterir. |
Renk ![]() Obje izlerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi tipi ![]() Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir. |

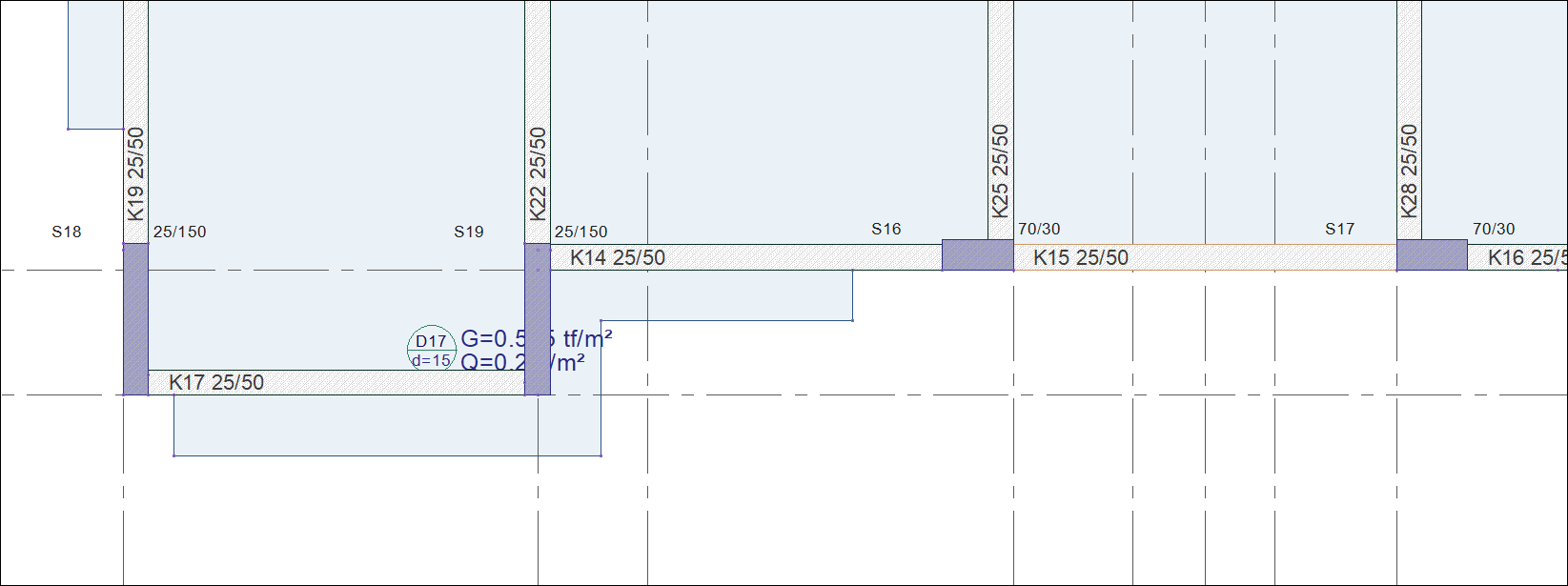

Aşağıdaki tabloda statik modda, mimari objeler üst katı göster seçeneği aktifken gösterimi verilmiştir.
Üst kat mimari objeler aktif değil |
---|
![]() |
Üst kat mimari objeler aktif |
![]() |
