Mertek

Mertekler çatılarda çatı kaplamlarını taşıyan, belirli aralıklarla çatı eğiminde atılan en az 5x10 cm ölçülerinde olan ahşap taşıyıcılardır. Mertek komutuyla mertek çatı detayı oluşturulur.

Mertek Komutunun Yeri

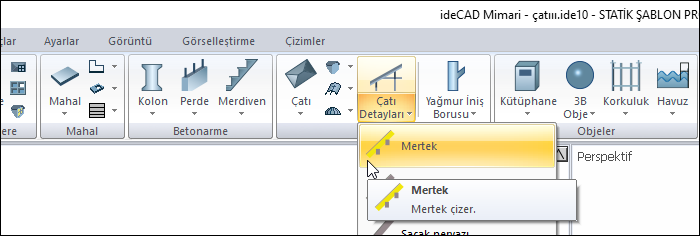

Mimari Programda

Mertek komutuna ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.

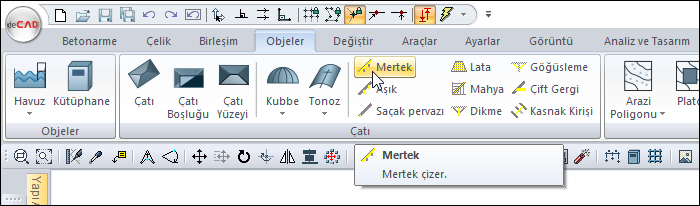

Statik Programda

Mertek komutuna ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

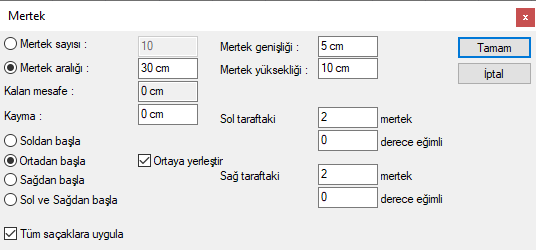

Mertek Ayarları Diyaloğu


Seçenekler ve Açıklamaları

Mertek sayısı


İlgili çatı yüzeyine kaç tane mertek oluşturulacağının bilgisi buraya girilir. Seçenek işaretlendikten sonra kutucuğa mertek sayısı girilir. Program girilen mertek sayısına göre mertek aralıklarını otomatik olarak ayarlar.

Mertek aralığı


Merteklerin çatı yüzeyine aralarındaki mesafe baz alınarak yerleştirilmesi isteniyorsa, seçenek işaretlenir. Bu durumda bilgi kutusuna girilen aralıklarla mertekler oluşturulur. Girilen aralığa göre mertek sayısı program tarafından otomatik olarak hesaplanır.

Kalan mesafe


Mertek düzenlenmesinin başlangıcına (sağdan, soldan ortadan başlama vs.) bağlı olarak, ortadaki iki mertek ya da mertek ve çatı ucu arasında kalan mesafedir. Kullanıcı müdahale edemez.

Kayma


Mertekler kaydırılmak istenirse buraya değer girilir. Çatı saçağından yukarıya doğru bakıldığı düşünülürse, pozitif değer mertekleri sağa, negatif değer sola kaydırır.

Mertek genişliği


Mertek kesit genişliği girilir.

Mertek yüksekliği


Mertek kesit yüksekliği girilir.

Başlangıç noktası


Soldan Başla, Sağdan Başla, Ortadan Başla ya da Sol ve Sağdan Başla seçeneklerinden biri seçilerek, mertek yerleştirilmesine çatı yüzeyinin neresinden başlanacağı programa bildirilir. Ortadan başla seçeneğinin işaretlenmesi durumunda “Ortaya yerleştir” seçeneği aktif duruma geçer. İşaretlenirse, ilgili çatı yüzeyinin ortasına bir mertek yerleştirilir ve diğer mertekler bu mertekten başlanarak yerleştirilir.

Eğimli mertek


Uç taraflardaki merteklerin eğimli çizilmesi için “Sol taraftaki” ve “Sağ taraftaki” şeklinde başlayan cümleler tamamlanmalıdır. Bu kutulardan üsttekine eğimli çizilecek mertek adedi, alttakine de eğim değeri yazılarak cümle tamamlanır. Örneğin; "Sol taraftaki 2 mertek 5 derece eğimli" Buna göre bakış yönüne göre sol taraftaki iki mertek beş derece eğim ile çizilir.

Tüm saçaklara uygula


Tüm saçaklara uygula seçeneği işaretlenirse girilen parametrelere göre mertekler tüm çatı yüzeylerinde oluşturulacaktır.

İşlem Adımları

Mertek çizmek için:

  • Ribbon menüde Mertek ikonunu tıklayın.

  • Mertek oluşturmak istediğiniz çatı saçağı üzerine farenin sol tuşu ile tıklayın.

  • Mertek tasarımı diyaloğu ekrana gelecektir. Burada gerekli ayarları yapın ve Tamam butonuna basın.

  • İlgili çatı yüzeyinde mertekler oluşacaktır.

  • Yukarıdaki işlem sırası ile tüm çatı yüzeyleri için mertekleri oluşturun.

İşlem adımı

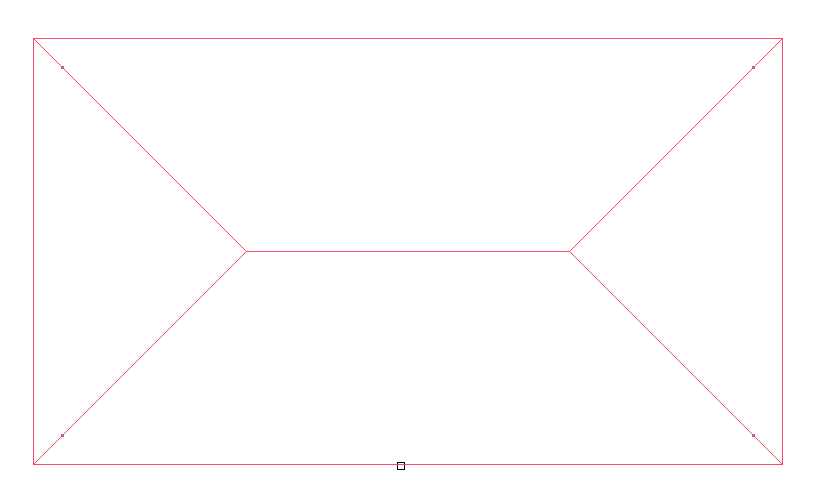

Mertek komutundayken çatı saçağının seçilmesi

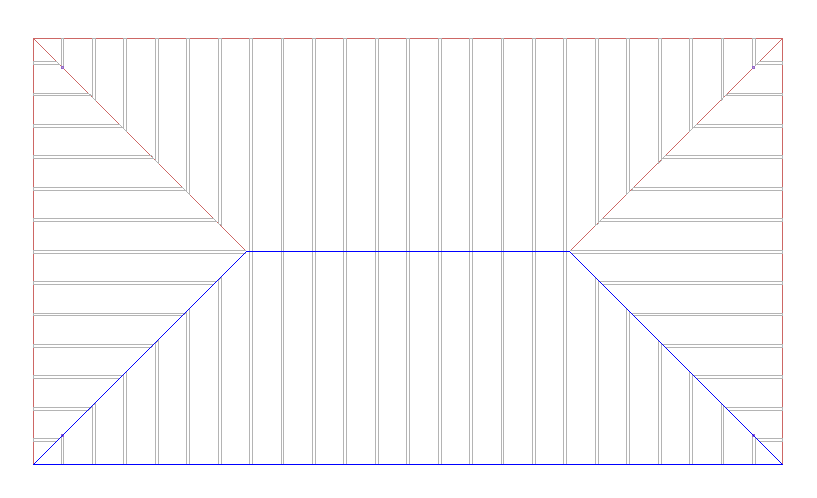

Mertek önizlemelerinin oluşması


Mertek ayarları diyaloğunda ayarların yapılması - mertek aralığının 30 girilmesi

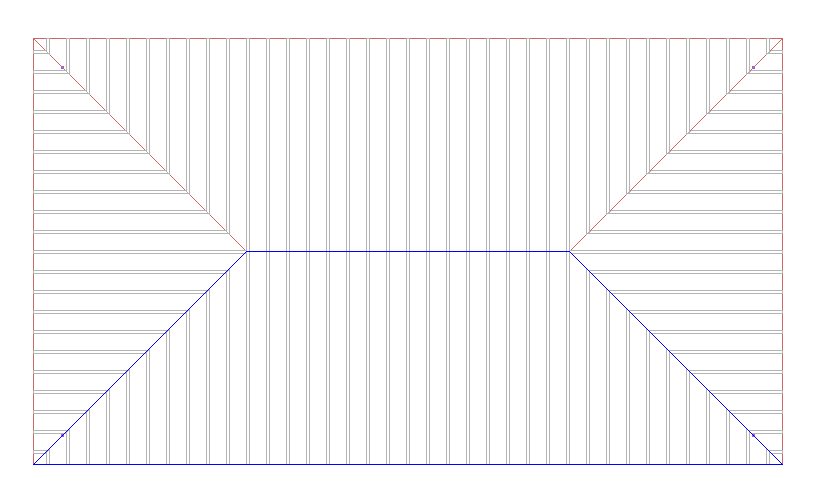

Girilen mertek aralığına göre önizlemenin değişmesi

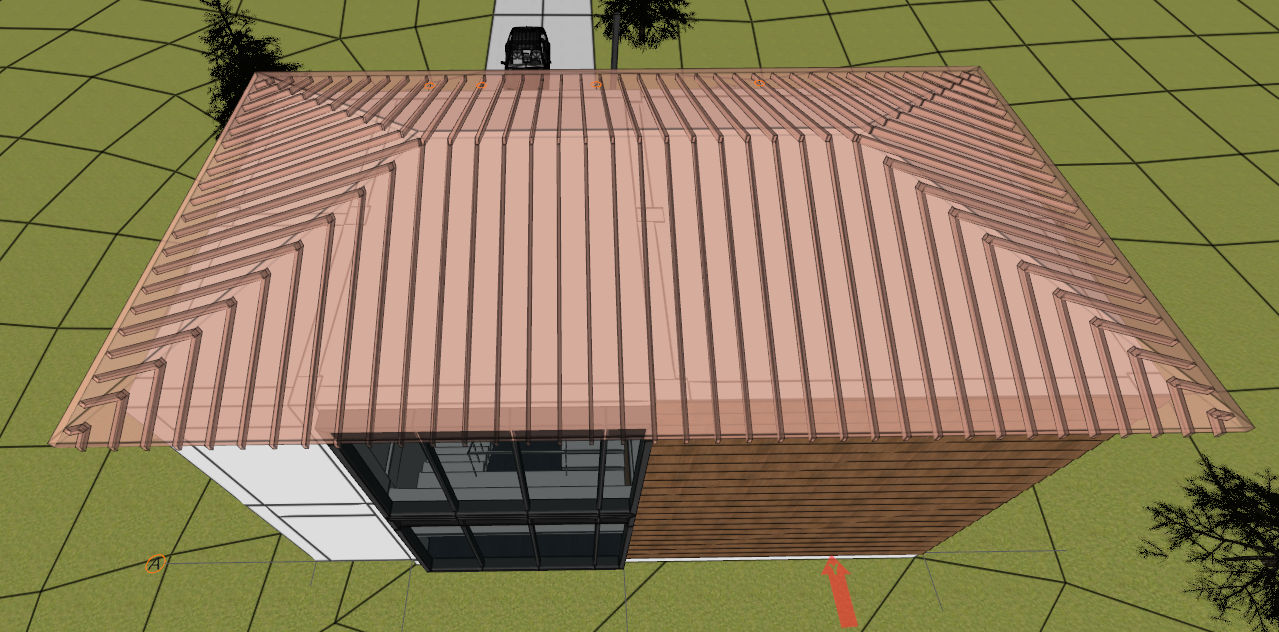

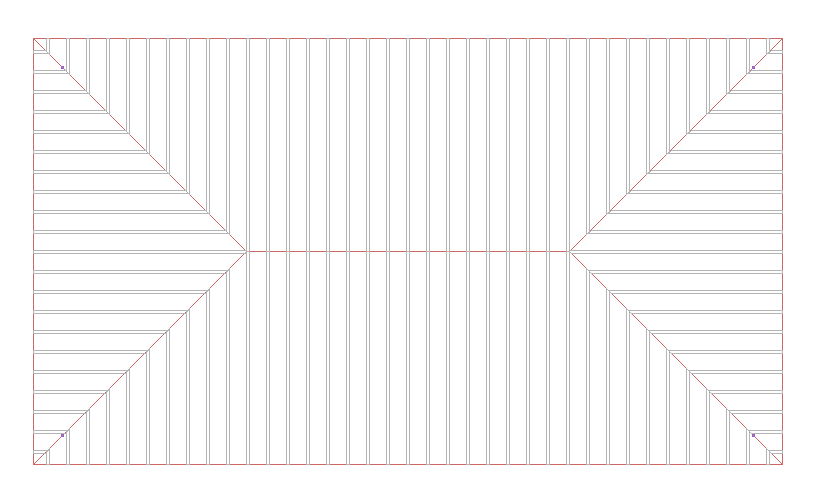

Merteklerin oluşması
