Fotometrik Işık Tanımlama
Fotometrik Işık komutu ile fotometrik ışık kaynakları tanımlanır. Uzun ismi IESNA Photometric File Data ve uzantısı .ies şeklindedir. Daha çok 3D yazılımlarda ve aydınlatma hesabı yapan programlarda kullanılan bir dosyadır. İçerisinde lambanın tipine uygun ışık dağılım bilgisi vardır. ideCAD’de bir tane ies ışık kaynağı tanımlıdır. Aydınlatma elemanı üretici firmalarının web sayfası, teknik bölümlerine bakılarak yeni ies ışık kaynakları indirip kullanılır.
Fotometrik Işık Komutunun Yeri

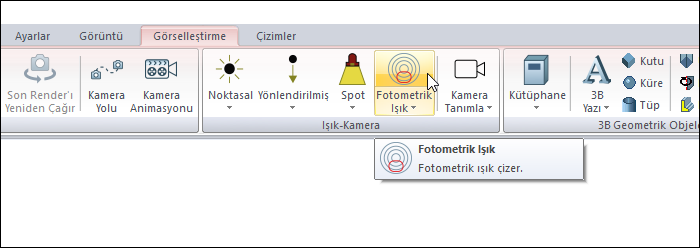

Ribbon menü Görselleştirme sekmesi Işık - Kamera başlığı altından ulaşabilirsiniz.
İşlem Adımları
Fotometrik Işık ikonunu tıklayın.
Çizim alanında ışık kaynağını yerleştirmek istediğiniz noktayı farenin sol tuşu ile tıklayın.
Fareyi çevirerek ışık kaynağının açısını belirleyin ve farenin sol tuşuna tıklayın.
Fotometrik ışık oluşacaktır.
İşlem adımı |
|---|

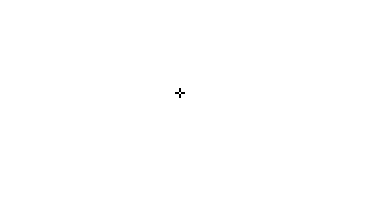

Fotometrik ışığın yerleştirileceği noktanın belirlenmesi  |

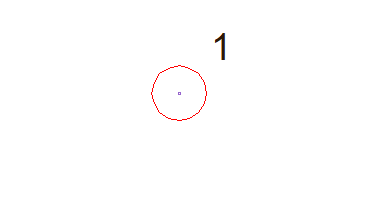

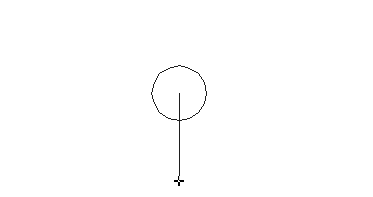

Fotometrik ışığın yönünün belirlenmesi  |

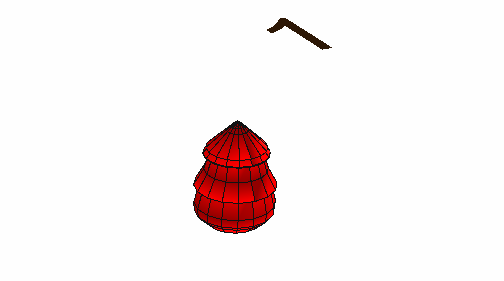

Fotometrik ışığın oluşması   |
