Çelik bağlantı geometrisi sağlanmıyor.
Bu mesaj rapor başında çelik birleşim adı verilerek oluşturulmaktadır.
Örneğin,
Birleşim 1 Bağlantı geometrisi sağlanmıyor.
Birleşim tasarımında geometri kontrolü, delik çapı, bulon aralığı, bulon kenar mesafesi, kaynak kalınlığı, değerleri ile yapılır. Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (GKT ve YDKT) ve AISC 360-16 (ASD ve LRFD) yönetmeliklerine göre çelik birleşimlerin geometri kontrolü yapılır.
Minimum yatay ve düşey bulon mesafesi kontrolü
Eleman kenarına minimum uzaklık kontrolü
Maksimum bulon aralığı ile yatay ve düşey kenar mesafesi kontrolü
Kaynak kalınlığı kontrolü

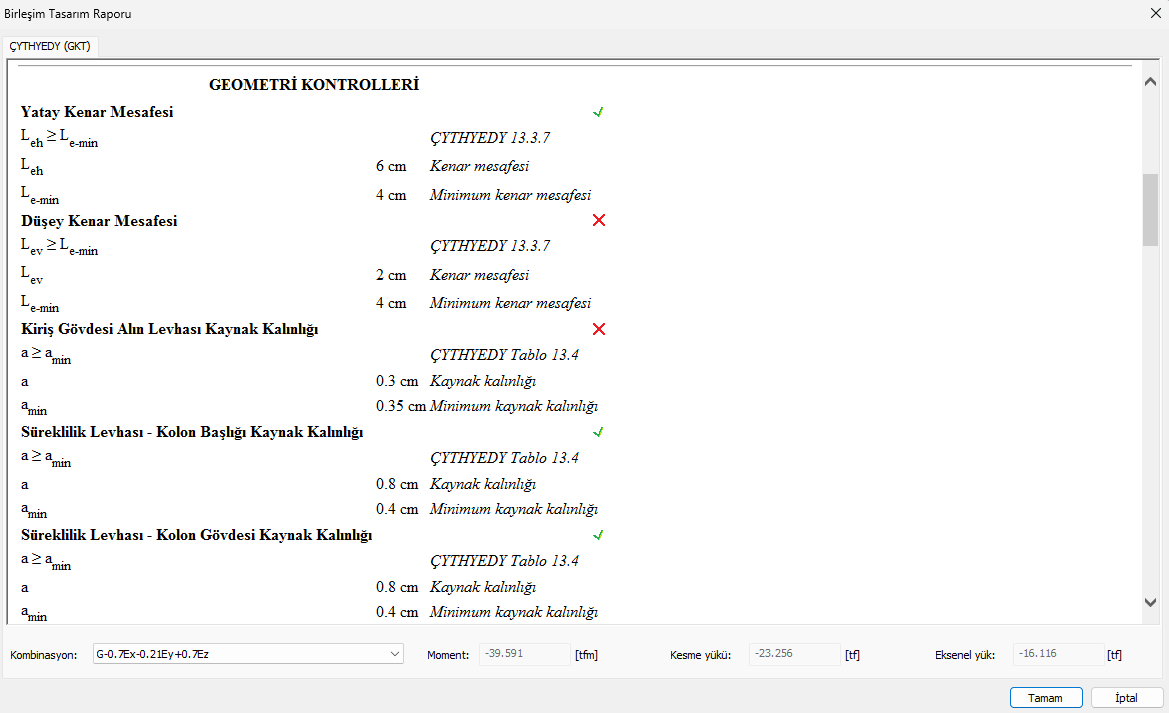

Birleşim tasarım raporu içerisinde geometri kontrolleri yetersizlikleri bulunmaktadır. Bu yetersizliklerin bulunduğu levha ve bulonlarda gereken önlemler alınabilir.
Olası Çözümler:
İlgili bulonlar arası mesafe artırılabilir.
İlgili levha boyutu büyütülebilir.
İlgili bulon çapı küçültülebilir.
Birleşim levhası kalınlığı artırılabilir.
İlgili kaynak kalınlığı artırılabilir.
