Bileşik materyaller sıva, duvar çekirdeği, düzeltme betonu, yalıtım gibi farklı katmanların bir grupta toplanmasıdır. Bir obje üzerinde uygulamada olacak bütün katmanlar ideCAD’de kullanıcı tarafından bileşik materyal olarak tanımlanır. Bileşik materyallerin çizim tekniği, tarama tipi ve renk ayarlarıyla belirlenir. Tanımlanan bileşik materyal obje ayarları diyaloğundan objeye atanır.
Bileşik Materyaller Komutunun Yeri

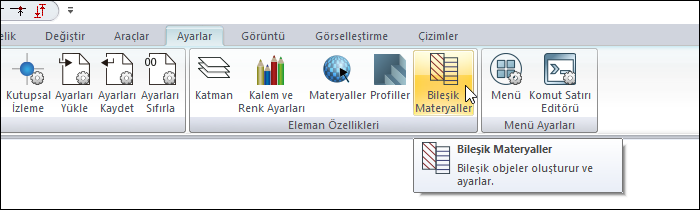

Ribbon menü Ayarlar sekmesi Eleman özellikleri başlığı altından ulaşabilirsiniz.

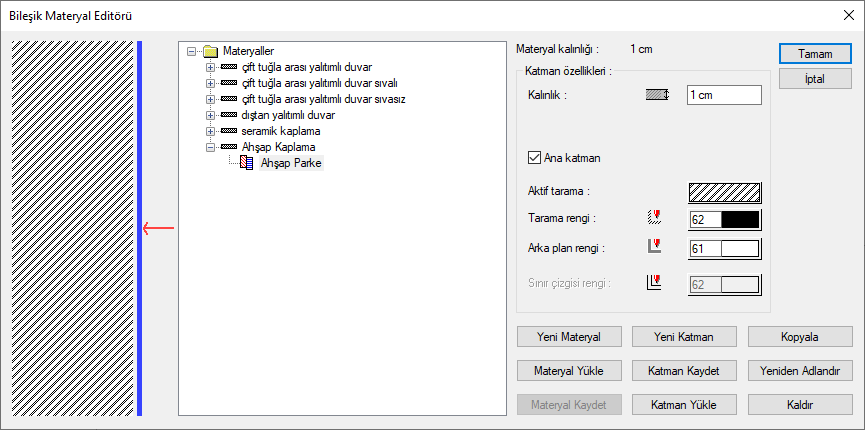

Bileşik Materyal Editörü
Bileşik materyal oluşturmak için;
-
Bileşik Materyaller ikonunu tıklayın.
-
Bileşik Materyal Editörü diyaloğu açılacaktır.
|
Özellikler |
|---|
|

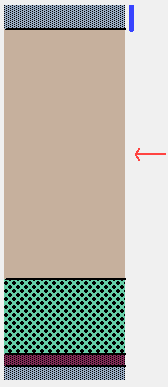

Katmanlaşma önizlemesi
Materyalin katmanları taramaları ve kalınlıkları dikkate alınarak kesit çizimi gösterilir. |
|

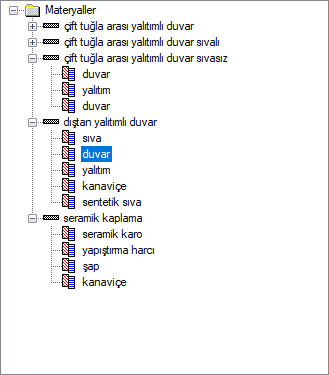

Materyal listesi
Projede yüklü olan bileşik materyaller |
|
Materyal kalınlığı
Tanımlanan bileşik materyalin hangi kalınlıkta oluşturulduğu bilgisi yazar. |
|
Kalınlık
Oluşturulan katmanın kalınlığı bu satırda tanımlanır. |
|
Ana katman
Bileşik materyal birden fazla katman tanımından oluşabildiği için, bir katman ana katman olarak tanımlanır. Bileşik materyal atanmış objeler kesiştirildiğinde kesişimler ana katmanlar baz alınarak yapılır. Normalde, aynı bileşik materyalli objelerde her katman aynı yönde denk geldiği için kesişim kendiliğinden oluşacaktır. Farklı bileşik materyalli objeler birleştirildiğinde ise, kesişimin hangi katmanı baz alınarak yapılacağı ana katmanla belirlenir. Kesişimler de ana katmanlar birbirlerine uzatılarak birleştirilecektir. Diğer katmanlar ise, objenin birleştiği noktada bitirilecektir. |
|
Aktif tarama
Seçilen katmanın hangi taramada çizileceği belirlenir. Tıklanarak açılan tarama seçenekleri diyaloğunda istenilen tarama tipi seçilir. |
|
Tarama rengi
Seçilen taramanın hangi renkte çizileceği belirlenir. Renk kutucuğu üzerine tıklanıp açılan renk paleti üzerinde fare imleci sürüklenerek değiştirilebilir. |
|
Arka plan rengi
Taramanın altında kalan zeminin rengidir. Renk kutucuğu üzerine tıklanıp açılan renk paleti üzerinde fare imleci sürüklenerek değiştirilebilir. |
|
Sınır çizgisi rengi
Taramanın sınırını belirleyen rengin çizgisi ayarlanır. Renk kutucuğu üzerine tıklanıp açılan renk paleti üzerinde fare imleci sürüklenerek değiştirilebilir. |
|
Yeni materyal
Yeni bir materyal oluşturmak için kullanılır. |
|
Materyal Yükle
Daha önce tanımlanmış bir materyali yüklemek için kullanılır. |
|
Materyal Kaydet
Tanımlanmış bir materyali sonradan kullanılmak üzere kaydetmek için kullanılır. |
|
Yeni katman
Yeni bir katman açmak için kullanılır. |
|
Katman yükle
Daha önce kaydedilmiş bir katmanı yüklemek için kullanılır. |
|
Katman kaydet
Tanımlanmış bir katmanı sonradan kullanılmak üzere kaydetmek için kullanılır. |
|
Kopyala
İşaretli olan satırın kopyasını oluşturur. |
|
Yeniden adlandır
Çalışılan bileşik materyalin ya da katmanın isminin değiştirilmesi için kullanılır. |
|
Kaldır
Tanımlanmış bir materyalin ya da katmanın silinmesi için kullanılır. |
İşlem Adımları
-

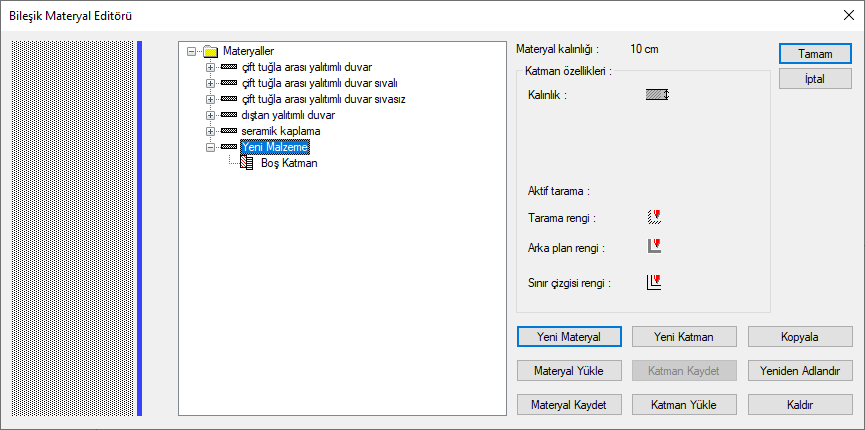

Yeni bir bileşik materyal tanımlamak için Yeni Materyal butonunu tıklayın.
-
Bileşik materyaller listesinde Yeni Materyal isimli bir satır oluşacaktır. Yeni Materyal ismi bu aşamada değiştirebilir.
-
Yeni Materyal satırı altında aynı zamanda Boş Katman isimli bir katman da oluşturulmuştur.
-
Yeniden Adlandır butonunu tıklayarak Yeni Materyal ve Boş Katman isimlerini değiştirebilirsiniz.
-

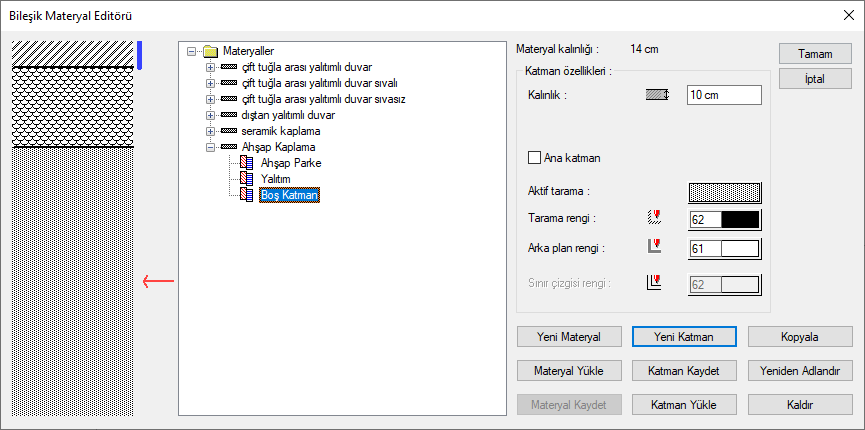

Yeni Katman butonu ile başka katmanlar da oluşturabilirsiniz.
-

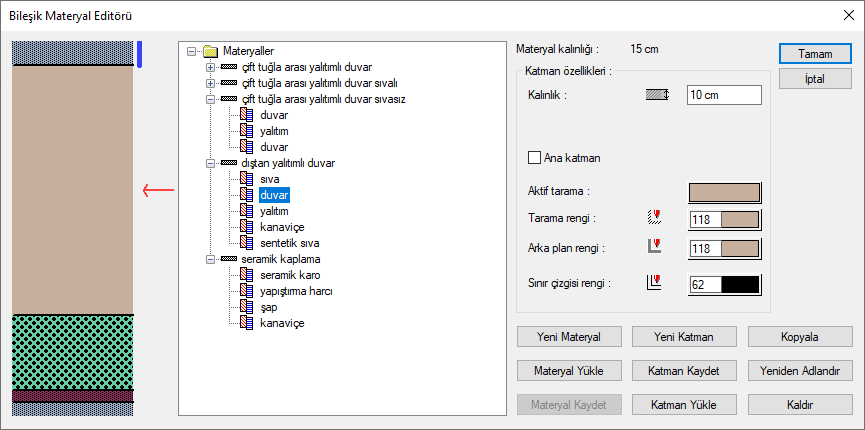

Katman oluşturdukça sol tarafta materyallerin görünümü değişecektir. Her katman, bileşik materyalin tabakasını temsil etmektedir. Sağ taraftaki parametreleri kullanarak katmanın kalınlığını, rengini, tarama tipini değiştirebilirsiniz.
-
Katman tanımlama işlemi bitince Tamam butonunu tıkayın ve diyalogdan çıkın. Tanımladığınız katmanı istediğiniz objeye atayabilirsiniz.
|
İşlem adımı |
|---|
|
Yeni materyal oluşturulması
|
|
Materyal ve katmana isim verilmesi
|
|

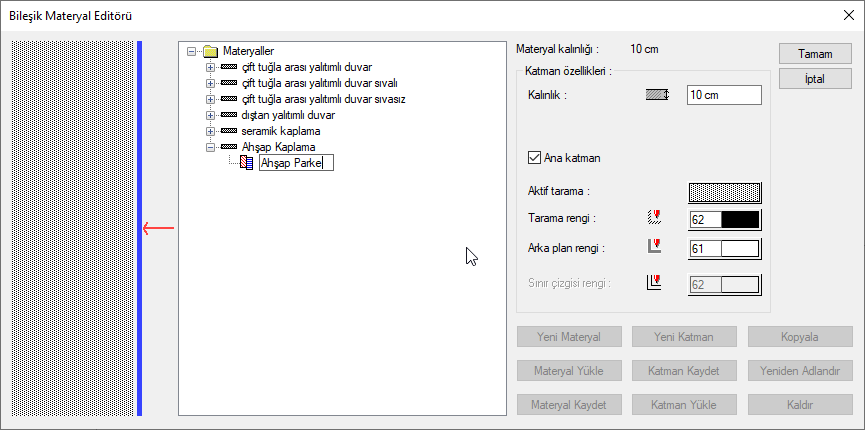

Katmana kalınlık değeri girilmesi ve taramasının seçilmesi
|
|

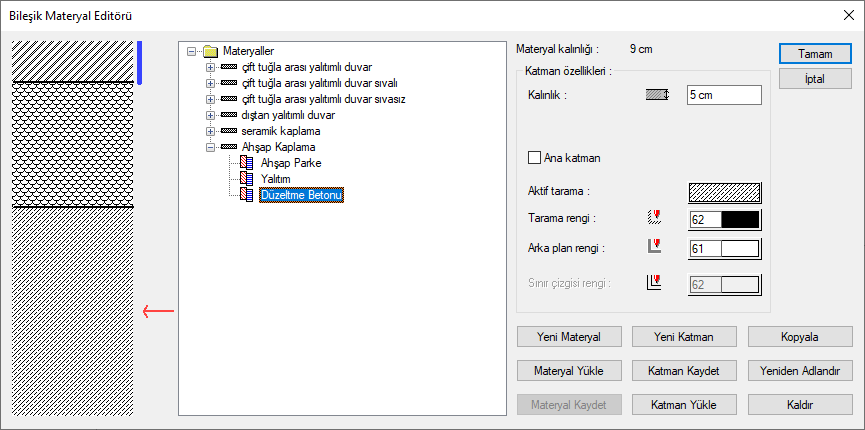

Yeni katmanların oluşturulması
|
|
Bileşik materyalin tamamlanması
|
