Yay Aks Çizimi
Yay aks komutuyla aks merkezi, yarıçapı, başlangıç ve bitiş noktaları belirtilerek projede yay akslar oluşturulur.
Yay Aks Komutunun Yeri
Mimari Programda

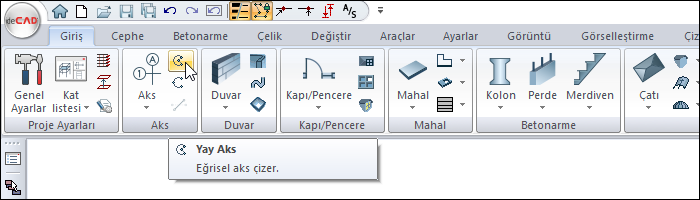

Ribbon menü Giriş sekmesi Aks başlığı altından ulaşabilirsiniz.
Statik Programda

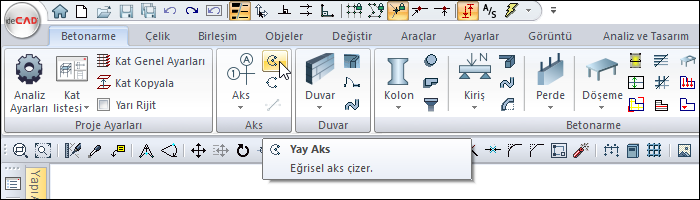

Ribbon menü Betonarme sekmesi Aks başlığı altından ulaşabilirsiniz.
Aks Toolbarı
İkonlar |
|---|
Aks  Tıklandığında fare imlecinin şekli değişir ve aks çizimine hazır hale gelir. |
Yay aks  Tıklandığında fare imleci yay aks çizimine hazır hale gelir. |
3 noktadan yay aks  Tıklandığında fare imleci 3 Noktadan Yay Aks çizimine hazır hale gelir. |
Ofset kutucuğu  Yazılı değer (cm) kadar mesafede yeni bir aks çizilir. |
Aks ofset  Bir akstan belli bir mesafede yeni aks ve akslar üretmek için kullanılır. Bu ikon tıklandığında, en son çizilen ya da seçili akstan, aks ofset kutucuğunda yazılı değer (cm) kadar mesafeye yeni bir aks çizilir. |
Aks çizim tipini değiştir  Yatay, düşey ve serbest aks çizim modları arasında geçiş yapmak için kullanılır. Klavyeden Boşluk tuşu bu ikon yerine kullanılabilir. |
Aks etiketi taşı  Aks adı ile dairesini bir yerden başka bir yere taşır. Geometrik anlamda birbirine yakın olup da iç içe geçen aks dairelerini düzenlemek için kullanılabilir. |
Ayarlar  Tıklanırsa Aks Ayarları diyalogu açılır. Açılan diyalogda çizilecek aksların çeşitli özellikleri ayarlanabilir. |
İşlem Adımları
Yay Aks komutunu tıklayın.
Çizim alanında bir noktaya tıklayın. Bu nokta çizeceğiniz aks yayının merkez noktası olacaktır.
Çizim alanında bir çember görüntüsü oluşacaktır.
Fareyi sürükleyerek yayın yarıçapına ve başlangıç noktasına karar verin.
Fareyi saat akrebinin tersi yönünde sürükleyin ve aksın biteceği nokta üzerine geldiğinizde sol tuşu tıklayın.
Yay aksınız çizilecektir.
İşlem adımı |
|---|

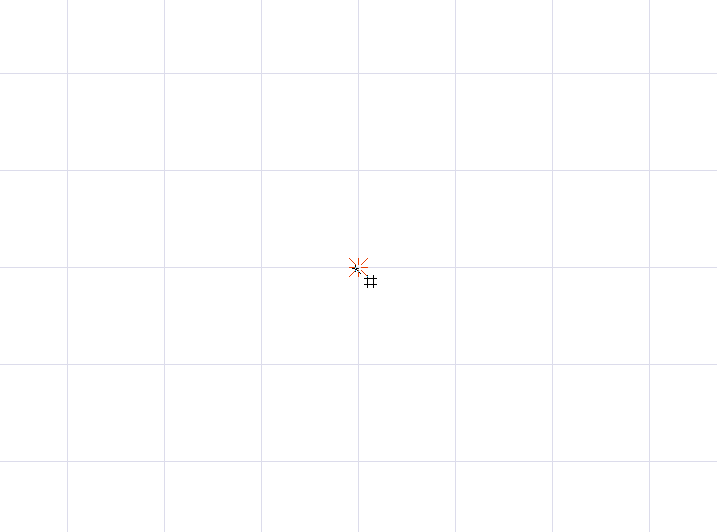

Yay aksın merkezinin belirlenmesi  |

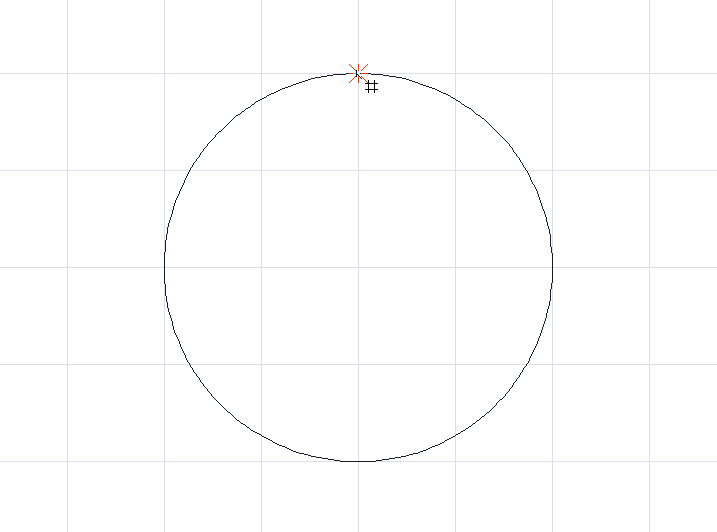

Öngörüntüsünün oluşması ve yarıçapına karar verilmesi  |

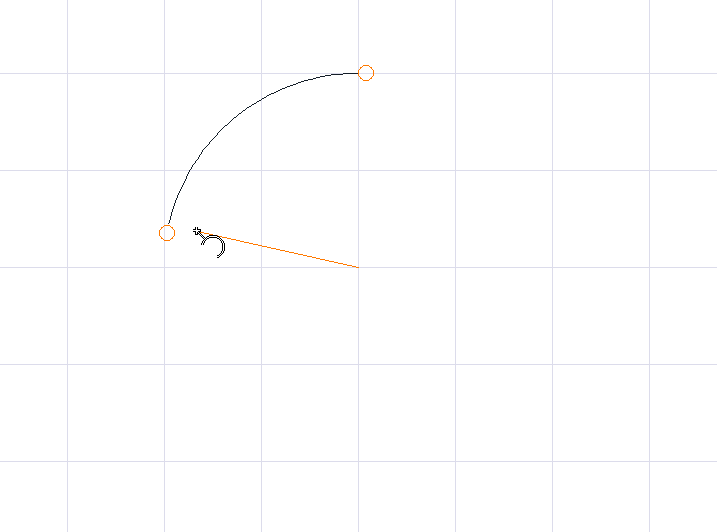

Farenin hareketine bağlı olarak yay aks öngörüntüsünün değişmesi  |

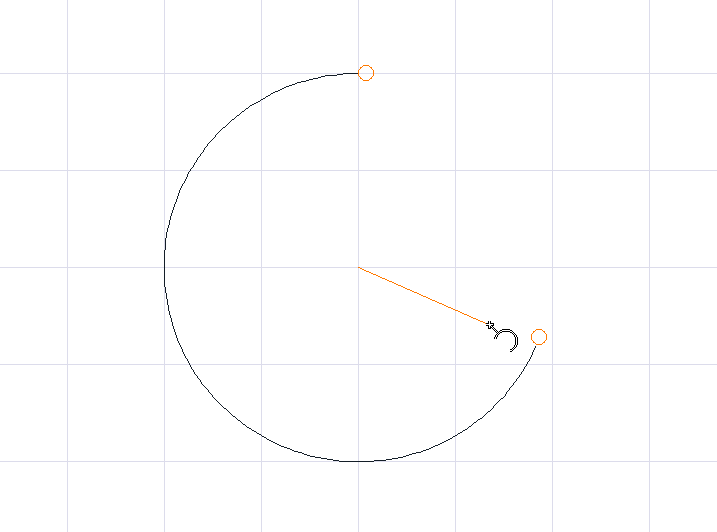

Bitiş noktasına karar verilmesi  |

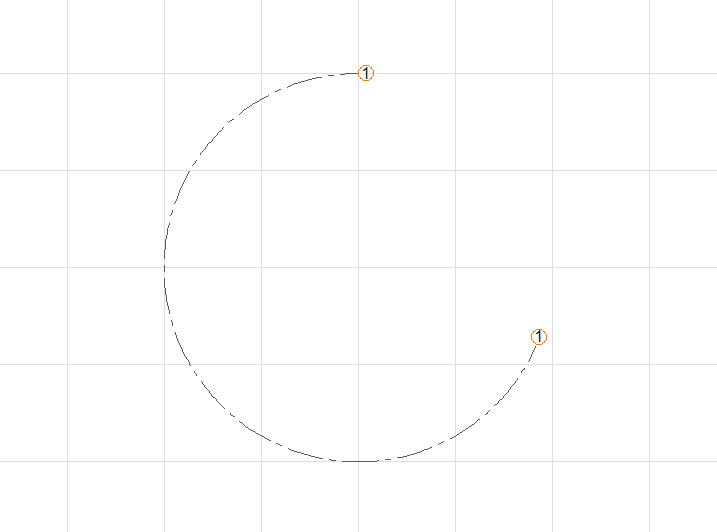

Yay aksın oluşması  |
