3 noktadan yay aks komutuyla, aksın başlangıç ve bitiş noktaları belirlendikten sonra üçüncü noktası belirlenerek yay aksı oluşturulur. Oluşturma işlemi esnasında ekrandan yay aksın öngörüntüsü takip edilir.
3 Noktadan Yay Aks Komutunun Yeri
Mimari Programda

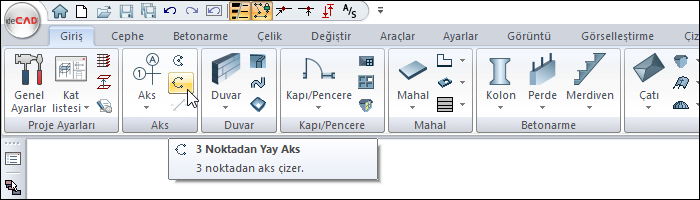

Ribbon menü Giriş sekmesi Aks başlığı altından ulaşabilirsiniz.
Statik Programda

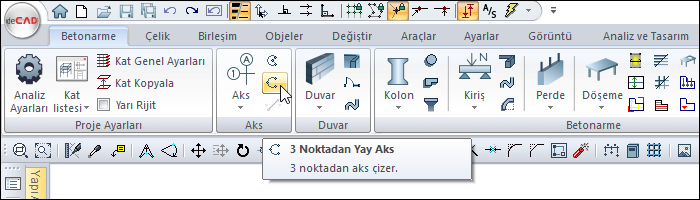

Ribbon menü Betonarme sekmesi Aks başlığı altından ulaşabilirsiniz.
Aks Toolbarı
|
İkonlar |
|---|
|
Aks
Tıklandığında fare imlecinin şekli değişir ve aks çizimine hazır hale gelir. |
|
Yay aks
Tıklandığında fare imleci yay aks çizimine hazır hale gelir. |
|
3 noktadan yay aks
Tıklandığında fare imleci 3 Noktadan Yay Aks çizimine hazır hale gelir. |
|
Ofset kutucuğu
Yazılı değer (cm) kadar mesafede yeni bir aks çizilir. |
|
Aks ofset
Bir akstan belli bir mesafede yeni aks ve akslar üretmek için kullanılır. Bu ikon tıklandığında, en son çizilen ya da seçili akstan, aks ofset kutucuğunda yazılı değer (cm) kadar mesafeye yeni bir aks çizilir. |
|
Aks çizim tipini değiştir
Yatay, düşey ve serbest aks çizim modları arasında geçiş yapmak için kullanılır. Klavyeden Boşluk tuşu bu ikon yerine kullanılabilir. |
|
Aks etiketi taşı
Aks adı ile dairesini bir yerden başka bir yere taşır. Geometrik anlamda birbirine yakın olup da iç içe geçen aks dairelerini düzenlemek için kullanılabilir. |
|
Ayarlar
Tıklanırsa Aks Ayarları diyalogu açılır. Açılan diyalogda çizilecek aksların çeşitli özellikleri ayarlanabilir. |
İşlem Adımları
-
3 Noktadan Yay Aks komutunu tıklayın.
-
Çizim alanında farenin sol tuşu ile herhangi bir nokta tıklayın. Bu nokta çizilecek yay aksın ilk ucu olacaktır.
-
Fareyi sürükleyin ve sol tuş ile tıklayarak ikinci bir nokta belirleyin. Bu nokta yay aksın ikinci ucu olacaktır.
-
Fareyi hareket ettirdiğinizde yay aksı fareye bağlı olarak şekil değiştirecektir.
-
Yay aksınız istediğiniz duruma geldiğinde sol tuşu tıklayın.
-
Yay aksınız çizilecektir.
|
İşlem adımı |
|---|
|

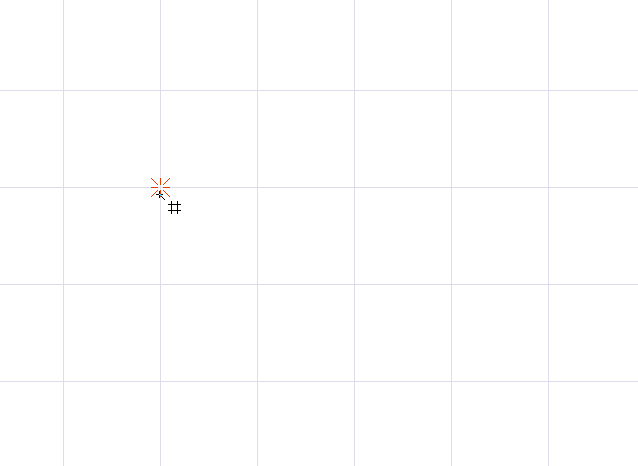

Yay aksın ilk noktasının (başlangıç) belirlenmesi
|
|

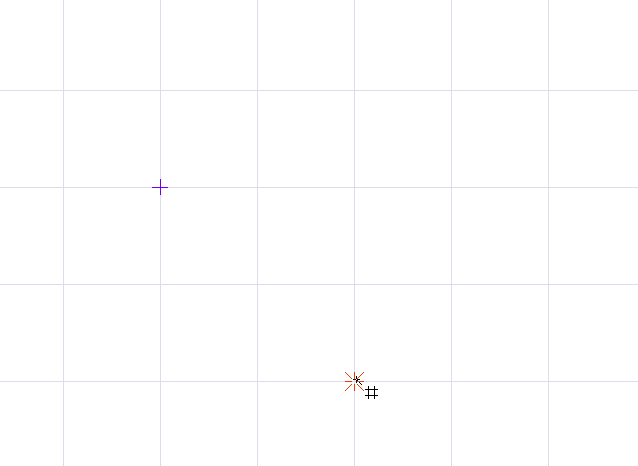

Yay aksın ikinci noktasının (bitiş) belirlenmesi
|
|

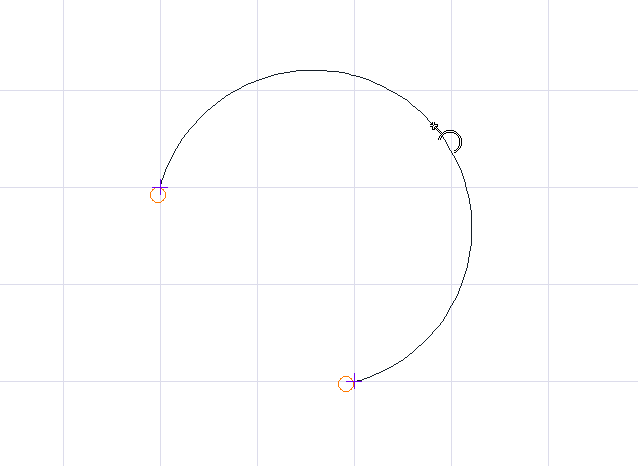

Yay aksın üçüncü noktasının (yay açısının) belirlenmesi
|
|

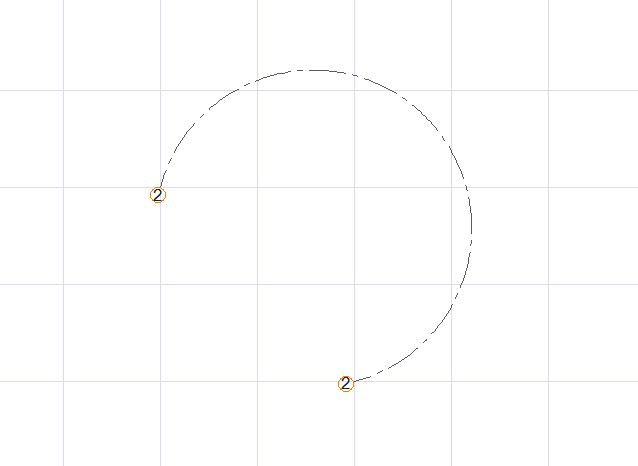

3 noktadan yay aksın oluşması
|
