Kesit alamıyorum. Kesit aldığımda sayfa boş çıkıyor/Limit aşımı uyarısı alıyorum. Ne yapmalıyım?
Çatı komutu ile oluşturulan kırma çatıların, saçak özellikleri değiştirilerek beşik çatıya dönüştürülebilmektedir. Bu şekilde oluşturulan beşik çatıların, saçak özelliklerinin değiştirilerek 90° yapılan dik yüzeylerine tanımlanan çatı detayları bu duruma neden olmaktadır.
İki çözüm yolu mevcuttur.
1. yol: Dik yüzeylerdeki çatı detaylarını silmek
Oluşturulan çatı detay elemanlarını (aşık, mertek, mahya vs.) sil komutu ile ayrı ayrı silmek mümkün değildir. Bu iş için Çatı Elemanı Sil komutu geliştirilmiştir.

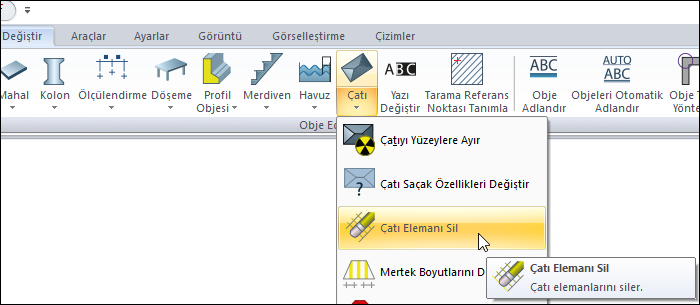

Ribbon menüde değiştir sekmesi Obje Edit başlığında yer alan Çatı Elemanı Sil ikonunu tıklayın.
Fare imlecini silmek istediğiniz çatı elemanı (aşık, mertek, mahya vs.) üzerine sürükleyin. Farenin sol tuşunu tıklayın.
İlgili çatı elemanı silinecektir.
Perspektif ekranda dik yüzeylerinize tanımlanmış bütün çatı detaylarını silin.
Tekrar kesit aldığınızda kesitiniz sorunsuz oluşacaktır.
2. yol: Çatıyı ve detayları tekrar oluşturmak
Beşik çatınızı silip, yeni oluşturacağınız beşik çatınıza detaylarınızı tanımlayabilirsiniz.
Beşik çatınızı oluşturun.
Mertek ikonunu tıklayın (istediğiniz bir çatı detayını seçebilirsiniz).
Mertek tanımlamak istediğiniz çatı yüzeyini seçin.

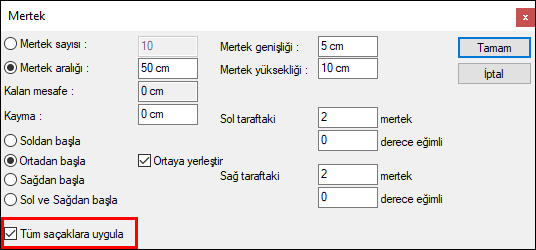

Açılan mertek diyaloğunda mertek ayarlarınızı yapın.
Diyaloğun altında yer alan “Tüm saçaklara uygula” özelliğinin işaretini kaldırın.

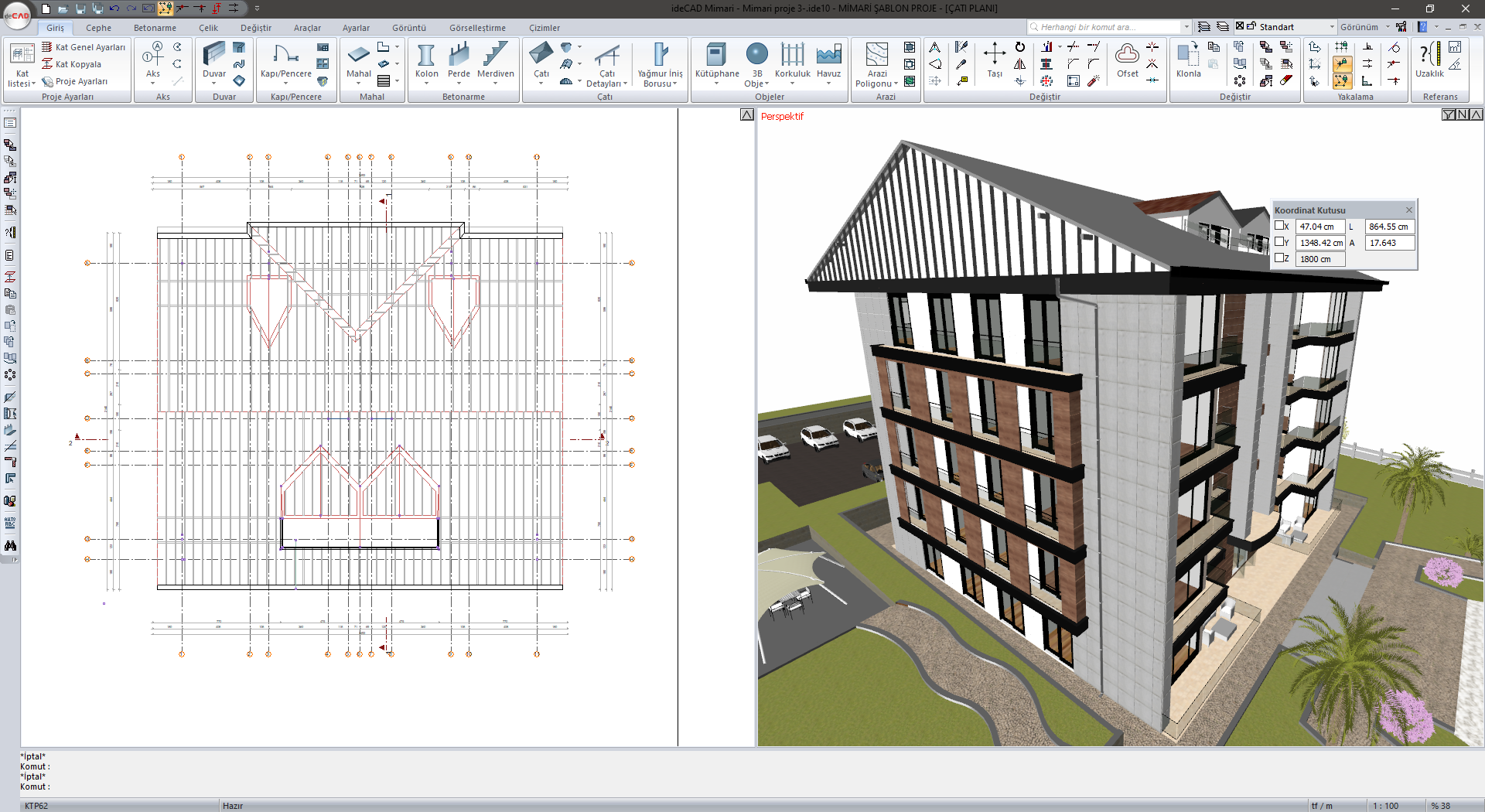

Böylece merteğiniz sadece seçtiğiniz çatı yüzeyine tanımlanacaktır.
Aynı işlemi diğer çatı yüzeyi için de yapın.
Tekrar kesit aldığınızda kesitiniz sorunsuz oluşacaktır.
