Kalıp İskelesi 3B İzometrik Görünüş Çizimleri

3B İzometrik Görünüş Çizimleri komutu ile aktif katın kalıp iskelesinin kolon/perde, kiriş ve döşemelerinin 3B izometrik çizimleri oluşturulur.

3B İzometrik Görünüş Çizimleri Komutunun Yeri

Kalıp İskelesi Çizimleri komutuna tıklandığında açılan Kalıp İskelesi Çizim Ayarları diyaloğundan ulaşabilirsiniz.

İşlem Adımları

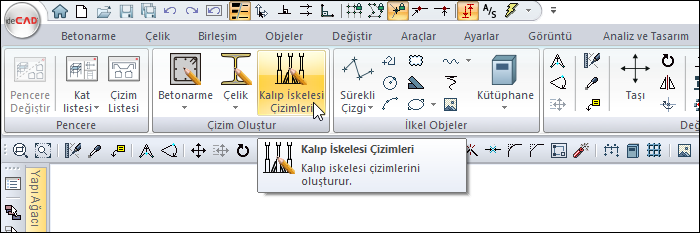

  • Kalıp iskelesi çizimleri ikonunu tıklayın. Kalıp iskelesi çizim ayarları diyaloğu açılacaktır.

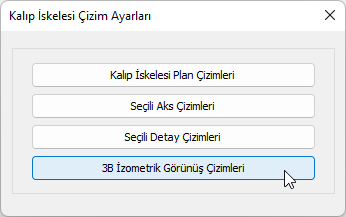

  • Açılan diyalogda, 3B İzometrik Görünüş Çizimleri butonuna tıklayın.

  • Aktif katın kalıp iskelesinin kolon/perde, kiriş ve döşemelerinin 3B izometrik çizimleri oluşturulacaktır.

Örnek 3B izometrik görünüş çizimleri

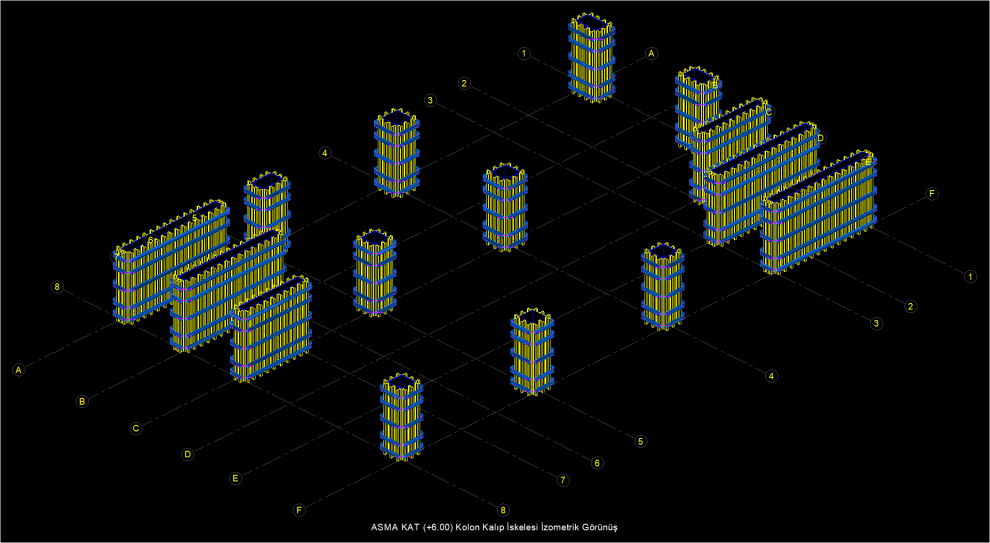

Kolon kalıp iskelesi 3B izometrik görünüş çizimi

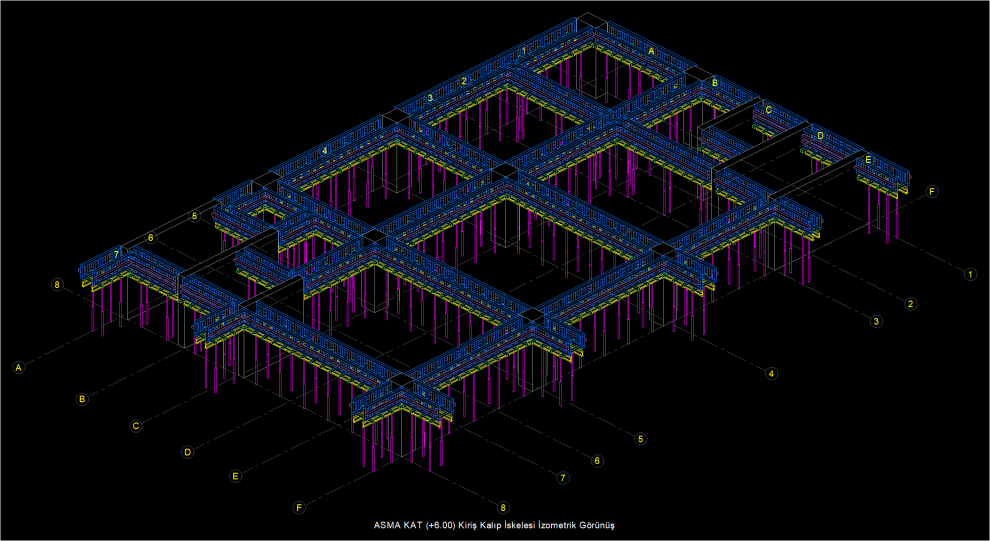

Kiriş kalıp iskelesi 3B izometrik görünüş çizimi

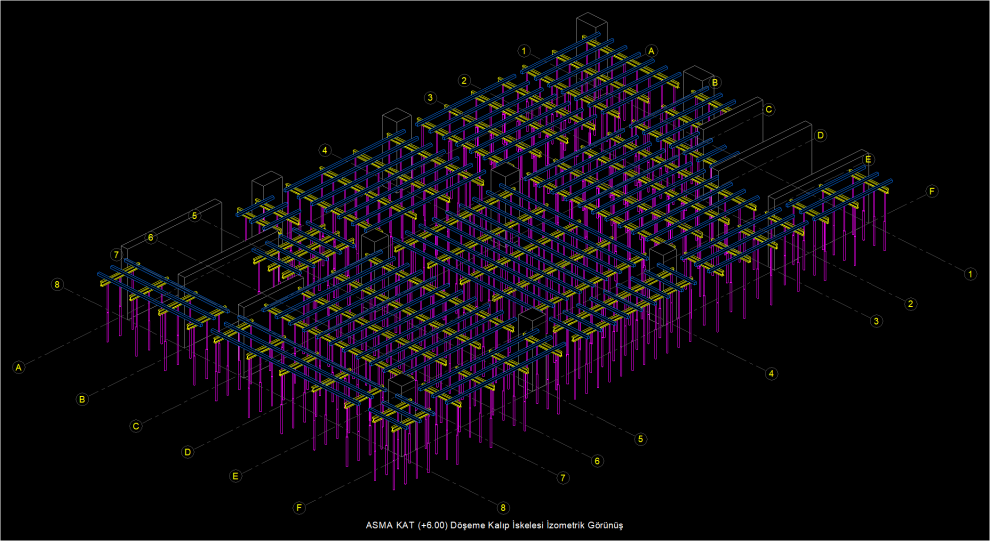

Döşeme kalıp iskelesi 3B izometrik görünüş çizimi
