Seçili Aks Çizimleri komutu ile kalıp iskelesinin seçili aksta yer alan kolon/perde, kiriş ve döşeme görünüş çizimleri oluşturulur.
Seçili Aks Çizimleri Komutunun Yeri

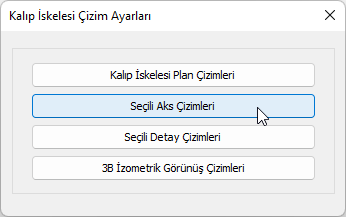

Kalıp İskelesi Çizimleri komutuna tıklandığında açılan Kalıp İskelesi Çizim Ayarları diyaloğundan ulaşabilirsiniz.
İşlem Adımları
-

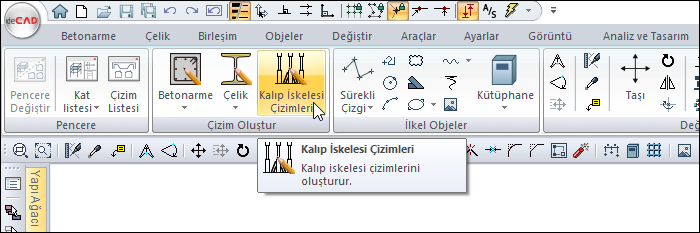

Kalıp iskelesi çizimleri ikonunu tıklayın. Kalıp iskelesi çizim ayarları diyaloğu açılacaktır.
-
Açılan diyalogda, Seçili Aks Çizimleri butonuna tıklayın.
-
Kalıp iskelesinin, seçili aksta yer alan kolon/perde, kiriş ve döşeme görünüş çizimleri oluşturulacaktır.
|
Örnek seçili C aksı çizimleri |
|

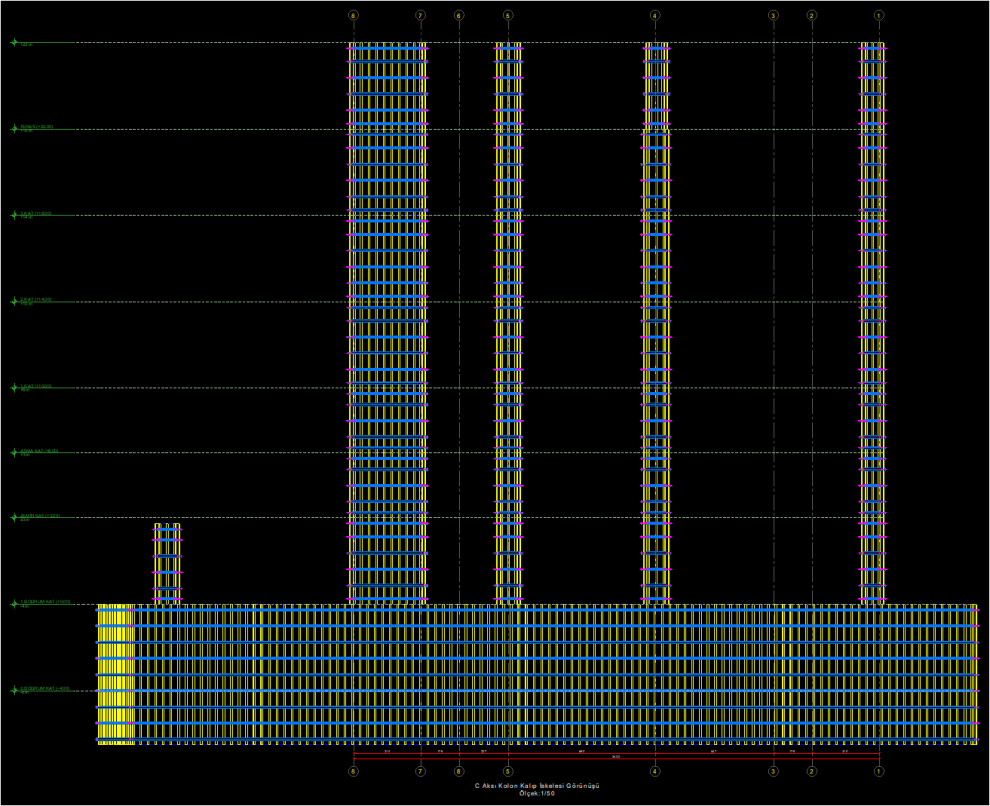

C aksı kolon kalıp iskelesi görünüşü
|
|

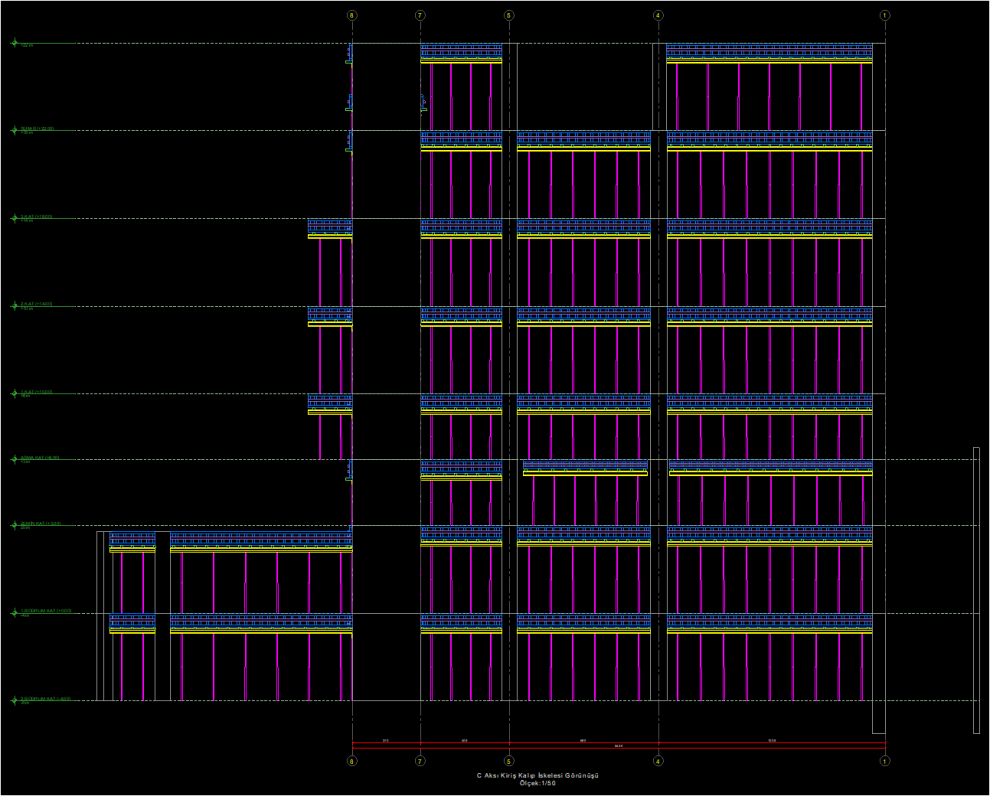

C aksı kiriş kalıp iskelesi görünüşü
|
|

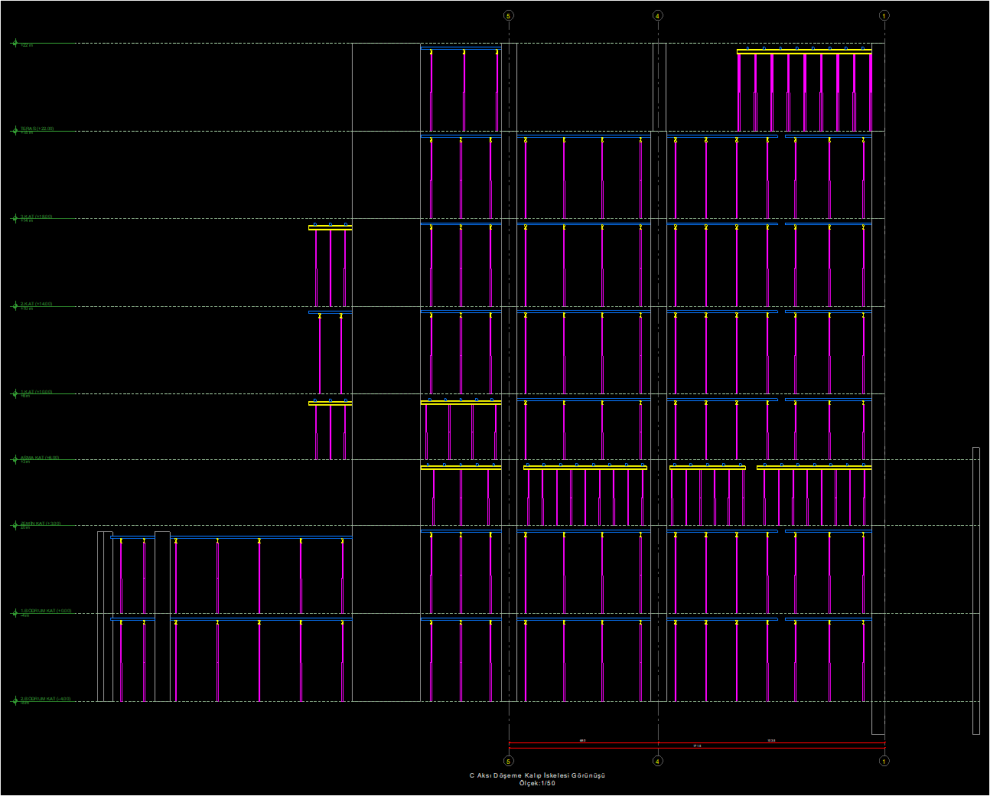

C aksı döşeme kalıp iskelesi görünüşü
|
