DWG/DXF Kullanarak Paylaşın
Bu bölümde yapı bilgi modellemesi kapsamında ideYAPI bilgi modelini, dwg veya dxf olarak paylaşın.
ideYAPI bilgi modeli adlı proje dosyasında önceki adımlar uygulanmıştır. |
ideCAD Mimari ile hazırlanan mimari projeleri DWG/DXF/DWF formatlarında kaydedilebilirsiniz.

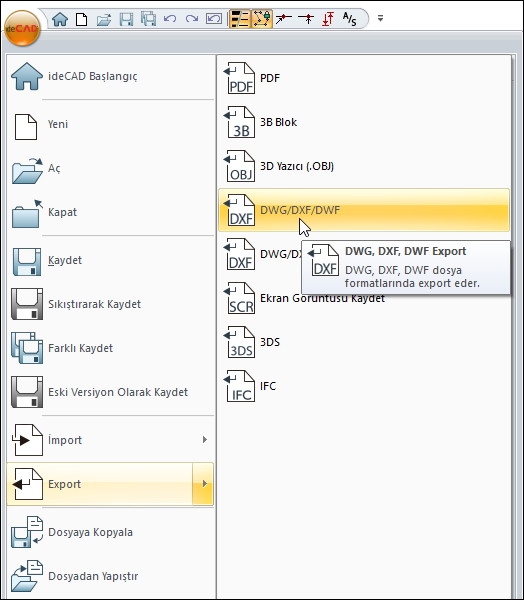

Programın sol üst köşesindeki ideCAD logosuna tıklayın.
Açılan menüden Export/DWG/DXF/DWF satırını tıklayın.
![image-20240718-122747.png](../__attachments/1748107492/image-20240718-122747.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

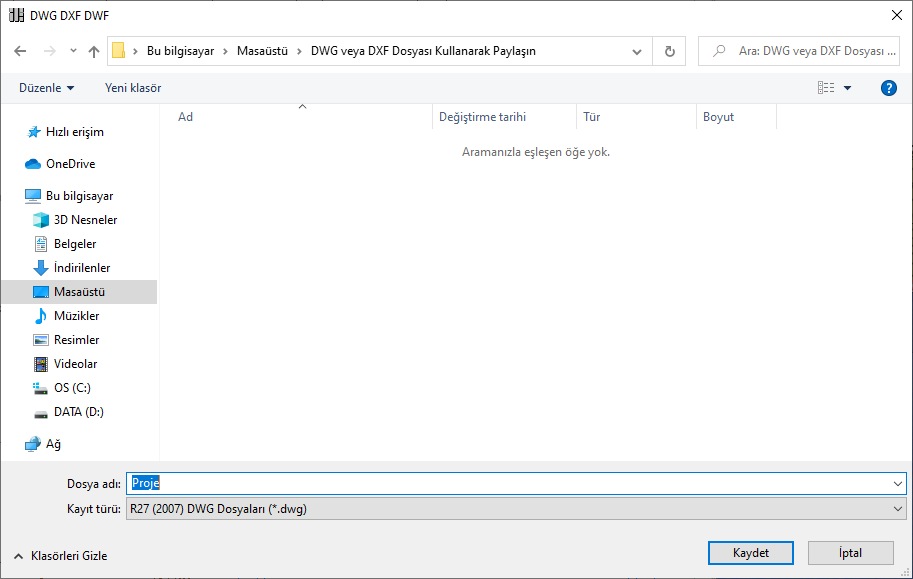

Açılan diyalogda Kayıt türü satırından dwg formatını seçin.
Dosya Adı satırına bir isim yazıp Kaydet butonuna tıklayın.
![](../__attachments/1748107492/image-20210427-115702.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

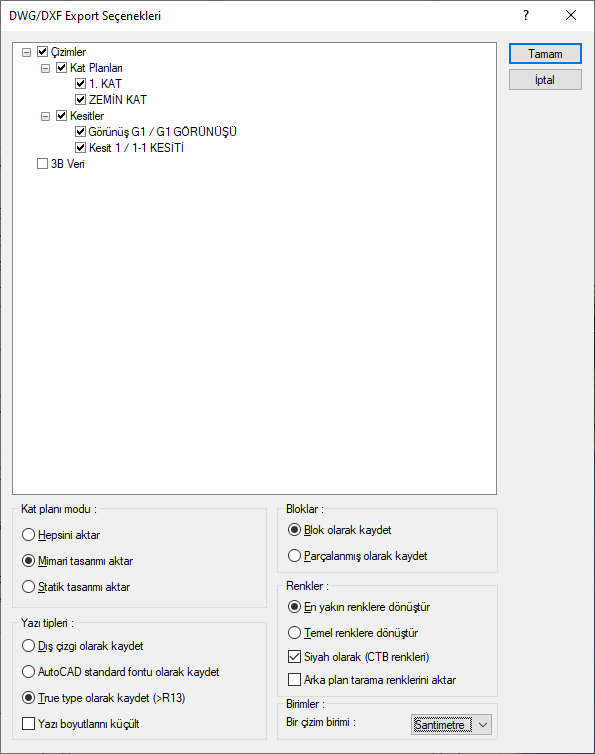

DWG/DXF Export Seçenekleri diyalogu açılacaktır. Bu diyalogda dwg haline dönüştürmek istediğiniz çizimleri seçin.
Bir çizim birimi olarak Santimetre seçin.
![](../__attachments/1748107492/image-20210427-113547.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Tamam butonunu tıklayarak diyaloğu kapatın.

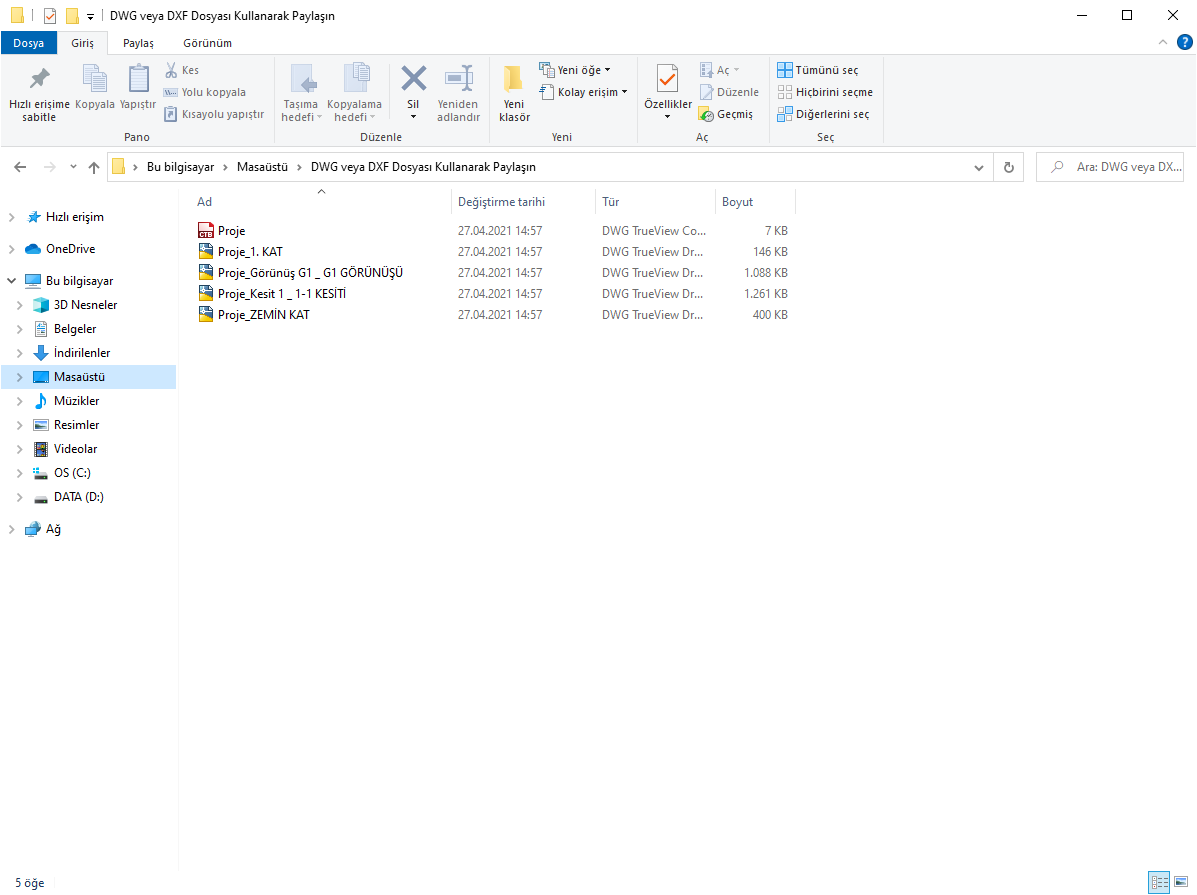

Kat planlarınız, kesit ve görünüşleriniz dwg dosya formatına dönüştürülecektir.
![](../__attachments/1748107492/image-20210427-115733.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Oluşan dosyaları mühendis ile paylaşın.

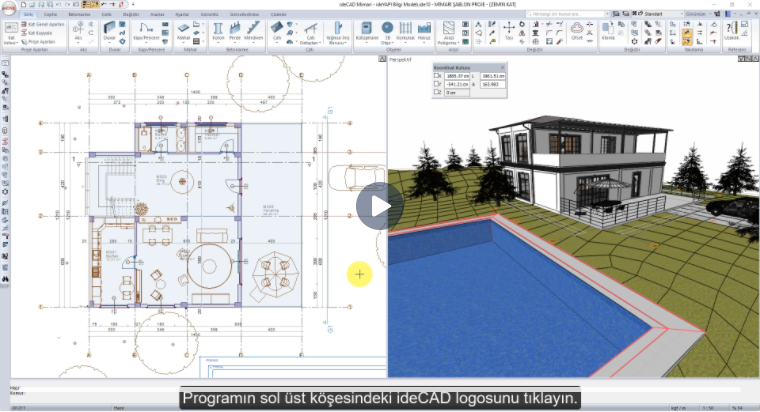

Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
![](../__attachments/1748107492/image-20210428-070718.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
