Genel Görünüm
ideCAD çalıştırıldığında açılan ekrana programın arayüzü denmektedir. Arayüzüde programın kullanımına yönelik menüler, komut ikonları, araç çubukları gibi bölümler yer almaktadır. Mesaj bilgi satırı, yapı ağacı, düşey toolbar gibi bölümlerle kullanıcının ideCAD’i verimli kullanabilmesi amaçlanmıştır.

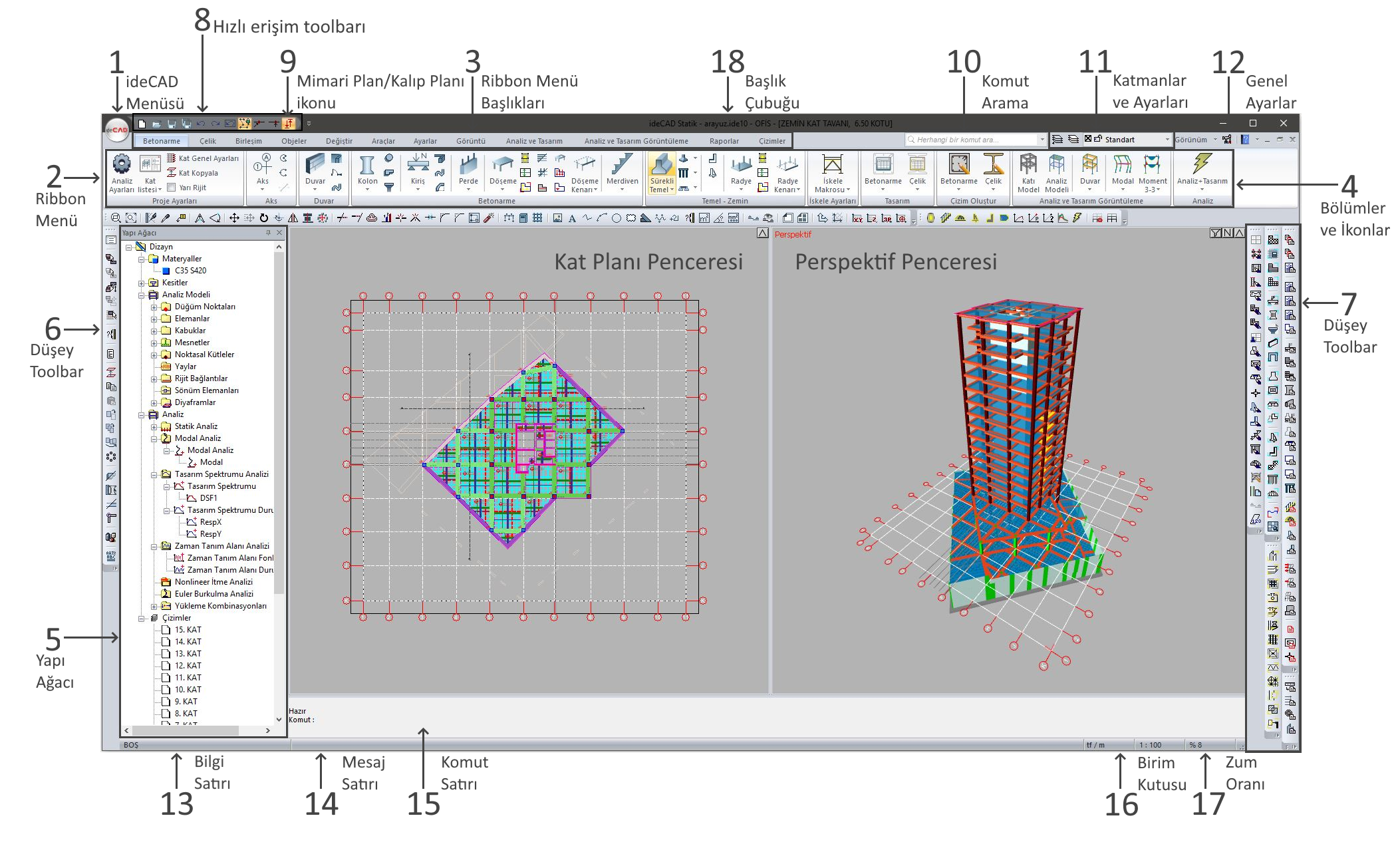

ideCAD çalıştırıldığında ribbon menü düzeninde, aşağıdaki gibi görünür.
1 | ideCAD Menüsü | Proje açma, kapama, proje dosyasını dönüştürme, pafta çizdirme yardım ve çıkışın bulunduğu dosya menüsünü açar. |
2 | Ribbon Menü | Arayüzü simgeler ve metinlerden oluşan menü düzenidir. |
3 | Ribbon Menü Başlıkları | Menülerin yer aldığı bölümdür. |
4 | Bölümler ve İkonlar | İlgili menü altında yer alan bölümler ve komutları tanımlayan ikonlar yer alır. |
5 | Yapı Ağacı | Yapıya ait tüm statik ögelerin ağaç yapısı mantığı ile listelendiği bölümdür. |
6 | Düşey Toolbar | Sık kullanılan ikonların yer aldığı bölümdür. |
7 | Düşey Toolbar | Sık kullanılan ikonların yer aldığı bölümdür. |
8 | Hızlı erişim toolbarı | İstenilen ikonların eklenebileceği toolbardır. |
9 | Mimari Plan/Kalıp Planı İkonu | Mimari mod ve statik mod arası geçiş yapmayı sağlar. |
10 | Komut Arama | Program içinde yer alan komutlar buraya girilerek ulaşılabilir. |
11 | Katmanlar ve Ayarları | Kullanılan katmanların listesi ve katman ayarları diyaloğunu açar. |
12 | Genel Ayarlar | Genel ayarlar diyaloğunu açar. |
13 | Bilgi Satırı | Fare imleci obje üzerine geldiğinde, obje ile ilgili bilgiler (obje özellikleri ve isimleri) burada görünür. |
14 | Mesaj Satırı | Yapılan işlem ile ilgili bilgiler bu satırda görünür. |
15 | Komut Satırı | Programda komutlar yoluyla yapılan işlemler, işlemler hakkında bilgi yapılan işlemle eş zamanlı olarak yer alır. |
16 | Birim Kutusu | Programda kullanılacak birim cinsleri seçilir; m, t, tf vb.. |
17 | Zum Oranı | Kat planı pencerenizin zum oranı gösterilir. |
18 | Başlık Çubuğu | Program adının ve üzerinde çalışılan projenin yazılı olduğu satırdır. |
