Eğilmeli Burulmalı Burkulma Tasarımı

Simgeler

A_g : Kayıpsız enkesit alanı

C_w : Çarpılma sabiti

E: Yapısal çelik elastisite modülü

F_cr : Kritik burkulma gerilmesi

F_e : Elastik burkulma gerilmesi

F_ey : y- ekseni etrafında eğilmeli burkulma sınır durumunda elastik burkulma gerilmesi

F_ez : Burulmalı burkulma sınır durumunda elastik burkulma gerilmesi

F_y : Yapısal çelik karakteristik akma gerilmesi

G : Yapısal çelik kayma modülü

H : Eğilme sabiti

K : Burkulma boyu katsayısı

L : Desteklenen noktalar arasında kalan eleman uzunluğu

i : Atalet yarıçapı

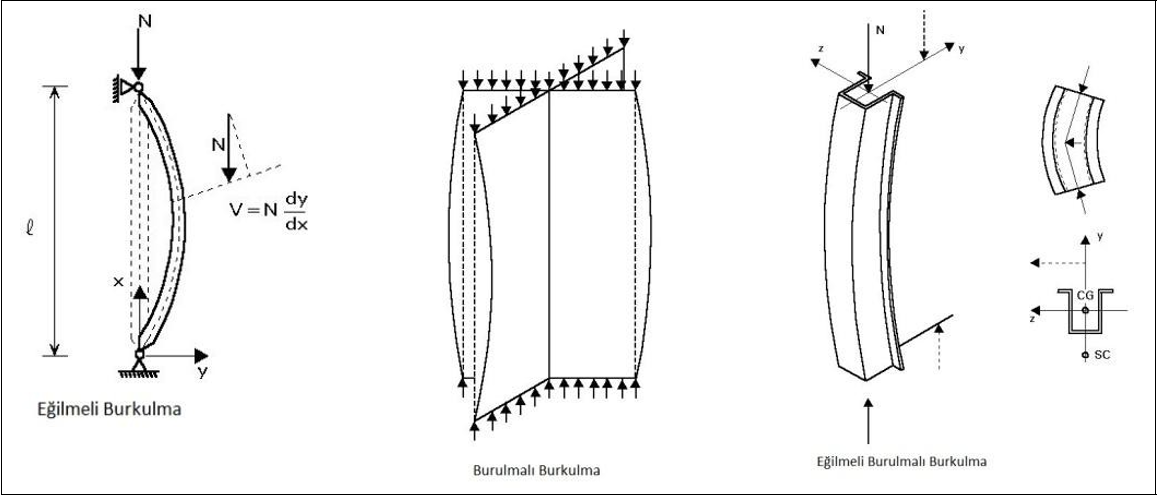

Eğilmeli Burulmalı Burkulma Sınır Durumu

• Simetri ekseni y-ekseni olmak üzere, y-ekseni etrafında burkulmanın, elemanın eğilmesi ve boyuna ekseni etrafında dönmesiyle oluştuğu eğilmeli - burulmalı burkulma sınır durumunda çift korniyerler, T - enkesitler, U- profiller ve eşit kollu tek korniyer gibi tek simetri eksenine sahip enkesitlerden oluşan basınç elemanlarının simetri eksenleri etrafında burkulmasıdır.



ÇYTHYE 2018 ile Tasarım

• Eksenel kuvvetin kesit ağırlık merkezinden etkimesi durumuna göre, elemanların basınç dayanımı belirlenir.

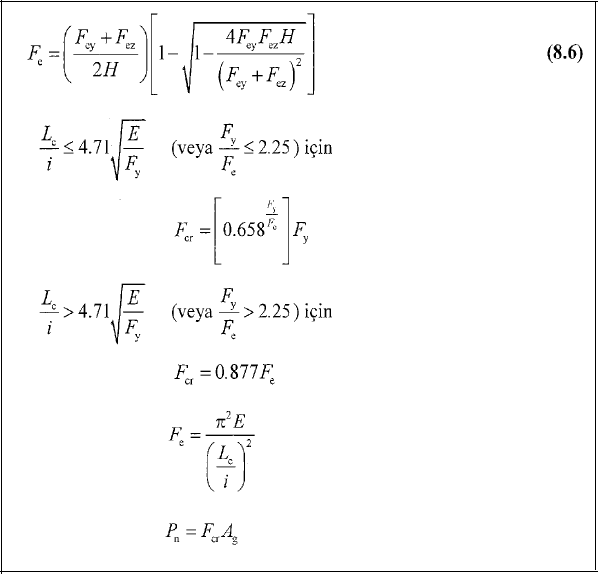

• Simetri ekseni y-ekseni olmak üzere, y-ekseni etrafında burkulmanın, elemanın eğilmesi ve boyuna ekseni etrafında dönmesiyle oluştuğu eğilmeli - burulmalı burkulma sınır durumunda elastik burkulma gerilmesi, Fe denklem 8.6 hesaplanmaktadır.
