Zımbalama Kontrolü Örnek 1

Örnek hesapta boyutları 100x80 olan bir kolon için zımbalama hesabı yapılacaktır. Hesaptaki diğer parametreler aşağıdaki gibi sıralanmaktadır.

Döşeme kalınlığı: 27 cm
Döşeme paspayı: 3 cm
Malzeme: C35/S420
f_ctd = 1380.42 kN/m² (Beton tasarım çekme dayanımı)

Döşeme faydalı yüksekliği, d, hesabı;

d = (Döşeme kalınlığı - Döşeme paspayı) = 27 - 3 = 24 cm

Kolon boyutları

c₁ = 100 cm c₂ = 80 cm

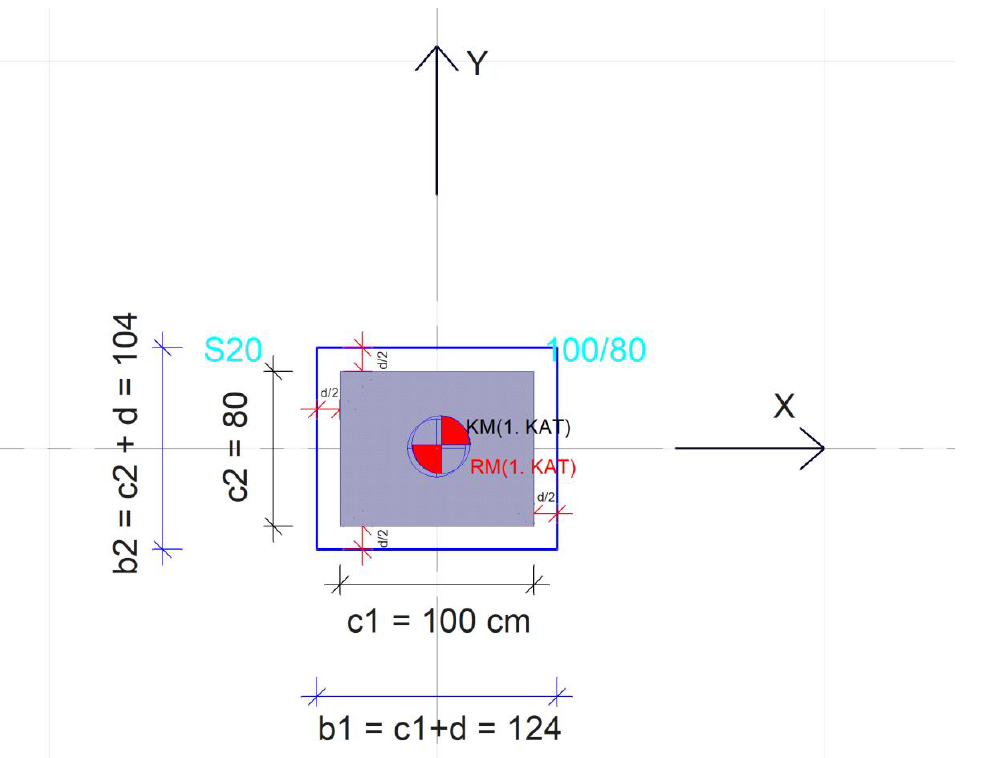

Zımbalama çevresi (u_p), kolon yüzeyinden d/2 mesafede hesaplanmaktadır ve aşağıdaki resimde gösterilmektedir. Bu durumda zımbalama çevresinin kenarlarını (b₁ , b₂) bulmak için kolon boyutlarına d eklenerek yapılır.

Bu durumda zımbalama çevresi, (u_p) , ve zımbalama çevresinin döşeme faydalı yüksekliği, d, ile çarpılması ile elde edilen zımbalama alanı (A_z) aşağıda gösterildiği gibi hesaplanır.

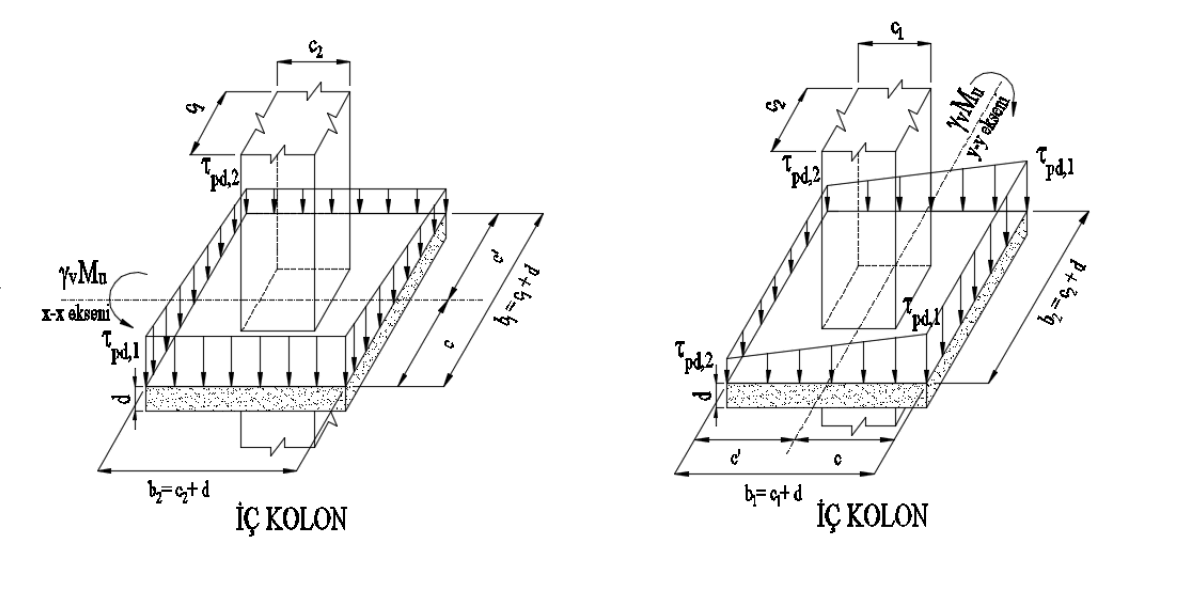

Aşağıda çizilen kayma gerilmeleri, döşeme düzlemine dik zımbalama gerilmeleridir.

J değerleri, zımbalama alanını (A_z) oluşturan yüzeylerin polar atalet ve ikinci atalet momentlerinin toplamıdır. Bu değer TBDY Denklem 7.28 'e göre γ_f katsayısı gözönüne alınan yükleme doğrultusuna göre hesaplanır.

Kuvvetli Eksen ( Major Yön ) İçin J ve γ_f Katsayısı Hesabı

γ_f(maj) ve γ_v(maj) katsayıları aşağıdaki gibi hesaplanır.

J_(maj) değerini bulmak için aşağıdaki işlemler yapılır.

c_(maj) , kesitin kuvvetli eksenindeki J değeri ( J_(maj) ) bulunurken ele alınan ve moment vektörüne dik ağırlık merkezi mesafesidir. Zımbalama çevresi dikdörtgen olduğundan;

Polar atalet ve ikinci atalet momentleri sırasıyla aşağıdaki gibi hesaplanır.

Bu durumda kesitin kuvvetli (major) eksenine göre olan polar atalet ve ikinci atalet momentlerinin toplamı J_(maj) aşağıdaki gibi bulunmaktadır.

Zayıf Eksen ( Minor Yön ) İçin J ve γ_f Katsayısı Hesabı

γ_f(min) ve γ_v(min) katsayısı hesabı için aşağıdaki adımlar izlenir.

J_(min) değeri aşağıdaki gibi bulunur.

c_(min) değeri, kesitin zayıf eksenindeki J değeri ( J_(min) ) bulunurken ele alınan ve moment vektörüne dik ağırlık merkezi mesafesidir. Zımbalama çevresi dikdörtgen olduğundan;

Bu durumda polar atalet ve ikini atalet momentleri sırasıyla aşağıdaki gibi bulunur.

Bu durumda kesitin zayıf (minor) eksenine göre olan polar atalet ve ikinci atalet momentlerinin toplamı J_(min) aşağıdaki gibi bulunmaktadır.

Zımbalama Gerilmelerinin Bulunması

Zımbalama gerilmeleri için ele alınacak kuvvetler ve elde geometriden elde edilen değerler aşağıda verilmiştir.

V_d = 683.13 kN
DM_d(maj) = 143.53 kNm
DM_d(min) = 546.65 kNm
A_z = 1.0944 m²
γ_f(maj) = 0.579
γ_v(maj) = 0.421
γ_f(min) = 0.621
γ_v(min) = 0.379
J_(maj) = 0.27101448 m⁴
J_(min) = 0.2083328 m⁴
c_(maj) = 0.62 m
c_(min) = 0.52 m
c'_(maj) = 0.62 m
c'_(min) = 0.52 m

Yukarıda bulunan tüm değerler, zımbalama tasarımına esas iç kuvvetler ile birlikte gerilme formüllerinde yerine konularak zımbalama gerilmeleri bulunur.

τ_pd,1, τ_pd,2 değerlerinden mutlak değerce en büyük olan τ_pd,1 = 1279.56 kN/m² değeridir. Elde edilen bu değer, beton tasarım çekme dayanımı olan f_ctd değeri ile karşılaştırılır.

τ_pd,1 = 1279.56 kN/m² < f_ctd = 1380.42 kN/m²

Döşeme zımbalama dayanımı yeterlidir. Rapor sonuçları ile de bu değerler karşılaştırılabilir.
