Zımbalama Kontrolü
SİMGELER
Awp = Zımbalama çevresi üzerinde bulunan düşey zımbalama donatılarının toplam kesit alanı
Az = Zımbalama alanı
b1 = Yükleme doğrultusundaki zımbalama çevresi boyu
b2 = Yüklemeye dik doğrultudaki zımbalama çevresi boyu
d = Döşeme faydalı yüksekliği
D = Dayanım Fazlalığı Katsayısı
fctd = Betonun tasarım çekme dayanımı
up = Zımbalama çevresi
Vd = Zımbalama hesabına esas kesme kuvveti
τpd,1 = Tasarıma esas zımbalama gerilmesi
τpd,2 = Tasarıma esas zımbalama gerilmesi
γv = Zımbalama hesabında kesme etkisini yansıtan katsayı
γf = Zımbalama hesabında eğilme etkisini yansıtan katsayı
ρ = Birim alanda bulunan zımbalama donatısının kesit alanı
TBDY Madde 7.11.8 - Kirişsiz plak sistemlerdeki döşeme-kolon birleşimlerinde, düşey yüklerle beraber Dayanım Fazlalığı Katsayısı D ile büyütülmüş olan deprem etkileri altında kolona kat seviyesinde gözönüne alınan doğrultuda aktarılan toplam eğilme momentinin γf katsayısı ile çarpılmasından elde edilen değerin eğilme donatısı ile, 1− γf katsayısı ile çarpılmasından elde edilen değerin ise zımbalama (kayma) gerilmeleri yoluyla aktarıldığı kabulü ve döşemedeki kayma gerilmelerinin yükleme doğrultusunda zımbalama çevresini geometrik merkezine göre doğrusal olarak değiştiği kabulü ile döşemeye zımbalama çevresi ( up ) boyunca etki eden kayma gerilmelerinin idealleştirilmiş dağılımı hesaplanabilir. Bu hesaptan elde edilen en yüksek kayma gerilmesi değeri, tasarıma esas τpd değeri olarak, döşemenin zımbalama kontrolünde kullanılabilir.

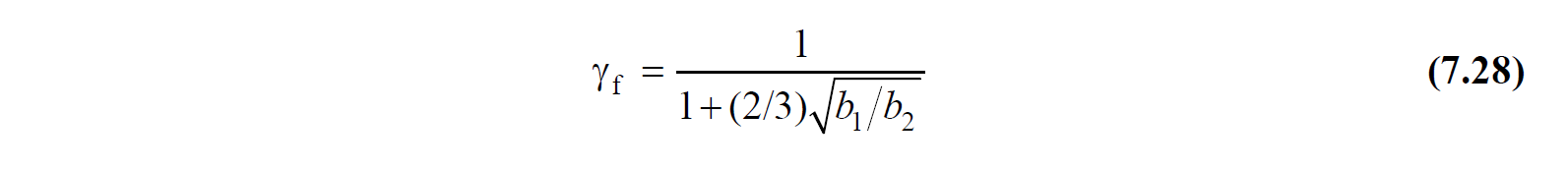

TBDY Madde 7.11.9 - Kolona kat seviyesinde aktarılan toplam eğilme momenti hesabında, döşeme-kolon birleşiminin üst ve altındaki kolon kesitlerindeki eğilme momentlerini dengeleyen eğilme momenti gözönüne alınacaktır. γf katsayısının hesabında, dikdörtgen kesitli zımbalama çevresinin boyutları, gözönüne alınan yükleme doğrultusunda b1 ve yüklemeye dik doğrultuda b2 olmak üzere, Denk.(7.28) ile hesaplanacaktır. Dairesel kesitli kolonlarda γf = 0.60 kullanılacaktır.
TBDY Madde 7.11.10 - τpd ≤ fctd koşulunun sağlanmadığı ve plak kalınlığının 250 mm’den az olmadığı durumda, plağın zımbalama dayanımı donatı kullanılarak arttırılabilir. Ancak, bu durumda betonun zımbalama dayanımına katkısı kayma gerilmesi cinsinden 0.5fctd ’ye azaltılacak, donatının zımbalama dayanımına katkısı fctd ’den az olmayacak ve donatılı plağın zımbalama dayanımı en fazla 1.5fctd olacaktır. Zımbalama donatısı olarak kayma kaması kullanıldığında betonun zımbalama dayanımına katkısı kayma gerilmesi cinsinden 0.75fctd olacak, donatının zımbalama dayanımına katkısı fctd ’den az olmayacak ve donatılı plağın zımbalama dayanımı en fazla 1.75fctd olacaktır.

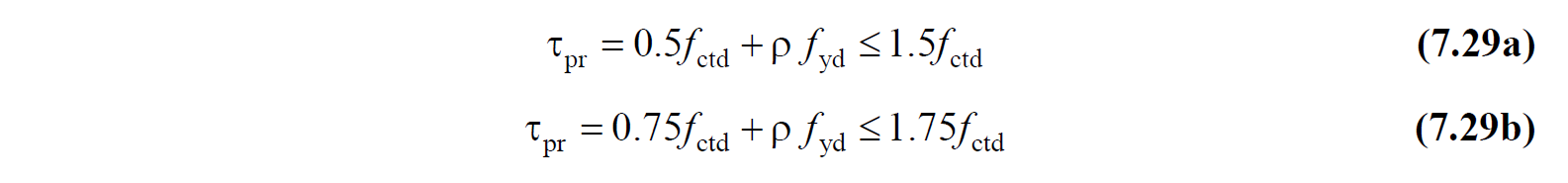

TBDY Madde 7.11.11 - Zımbalama donatısının düzgün yayılı yerleştirilmiş çiroz veya sehpa donatıları olarak kullanıldığı durumda donatılı plağın zımbalama dayanımı, kayma gerilmesi cinsinden Denk.(7.29a) ile, kayma kamaları kullanıldığında ise Denk.(7.29b) ile hesaplanacaktır.

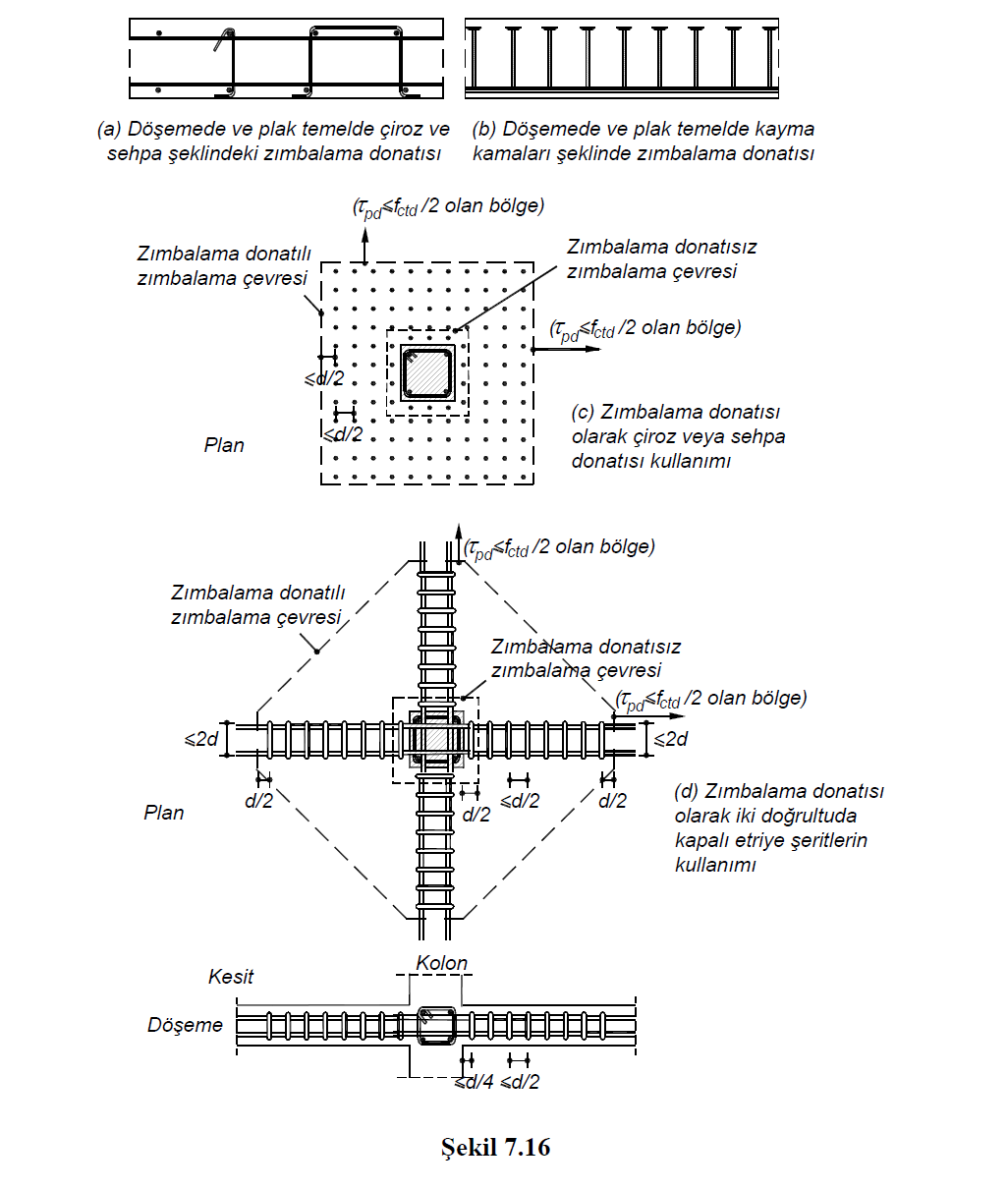

Burada ρ , birim alanda bulunan zımbalama çiroz (ve/veya yatay donatıyı kavrayacak sehpa) donatısının kesit alanı olup, zımbalama donatısı en az dört adet/m2 olacak, kolon veya perde yüzünden en fazla d/4 mesafede başlayacak şekilde düzgün yayılı olarak yerleştirilecek, zımbalama donatılarının arasındaki mesafe d/2 ’yi aşmayacaktır (Şekil 7.16).

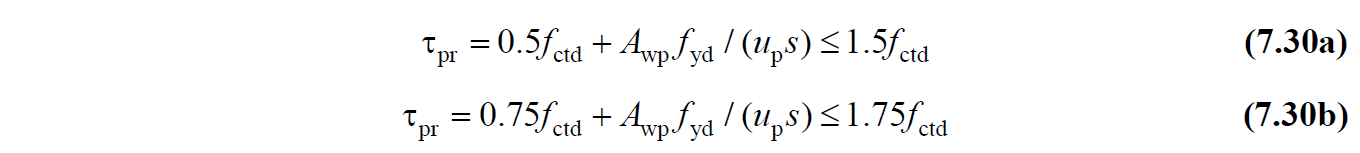

TBDY Madde 7.11.12 - Zımbalama donatısının düzgün yayılı yerleştirilmesi yerine, en az birbirine dik iki doğrultuda kapalı etriye şeritleri veya kayma kaması rayları kullanıldığı durumlarda donatılı plağın zımbalama dayanımı, kayma gerilmesi cinsinden Denk.(7.30a) ile; kayma kamaları kullanıldığında ise Denk.(7.30b) ile hesaplanacaktır.
Burada Awp , zımbalama çevresi üzerinde bulunan düşey zımbalama donatılarının (etriye kollarının veya kayma kamalarının) toplam kesit alanıdır. Zımbalama donatıları kolon veya perde yüzünden en fazla d / 4 mesafede başlayacak şekilde yerleştirilecek, etriyelerin veya kayma kamalarının arasındaki kolon veya perde yüzeyine dik doğrultudaki mesafe d / 2 ’yi aşmayacaktır. Etriye kollarının veya kayma kamalarının arasında kolon veya perde yüzeyine paralel doğrultudaki mesafe 2d ’yi aşmayacaktır (Şekil 7.16).
TBDY Madde 7.11.13 - Zımbalama donatıları, kolon veya perde yüzeyinden itibaren döşeme veya radye kalınlığının en az dört katı kadar bir mesafeden az olmamak üzere, zımbalama donatısının sona erdiği kesitten d/2 mesafede hesaplanan kayma gerilmesinin fctd / 2 değerine düştüğü bölgeye kadar devam ettirilecektir.
