Yapı Ağırlığı Rijid Diyafram çözümü
Yapı Ağırlığı hesaplanırken; yapı geometrisi, eleman kesit büyüklükleri ve yapıda hazır bulunan dış yükler göz önüne alınır.
Aşağıdaki örnekte Yapı Ağırlığı Hesabı, rijit diyafram kabulü yapılan bir projede yapılacaktır.
Yapı ağırlık hesabı-rijit diyafram.cde

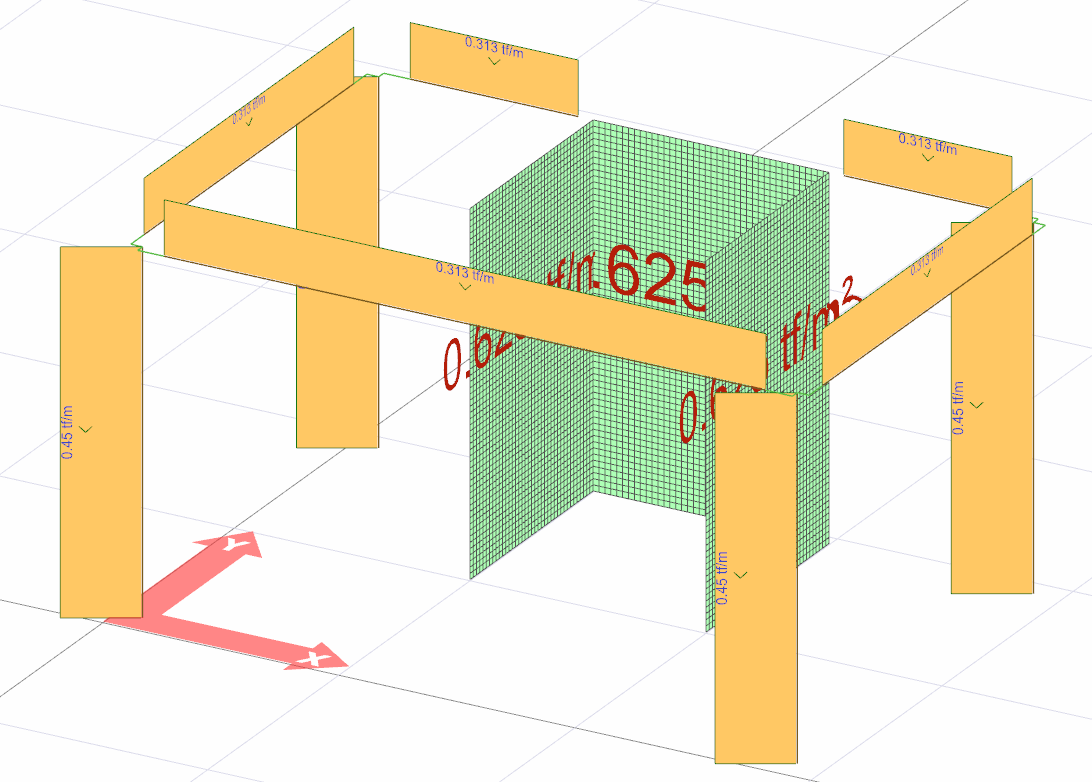

Kolon kiriş ve perdelerin zati ağırlıkları
![](../__attachments/836437521/yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20zati%20yukler-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Döşemeden kirişlere ve perdelere aktarılan sabit (G) Yükleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20elemanlara%20etkiyen%20d%C3%B6%C5%9Feme%20y%C3%BCkleri%20G-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

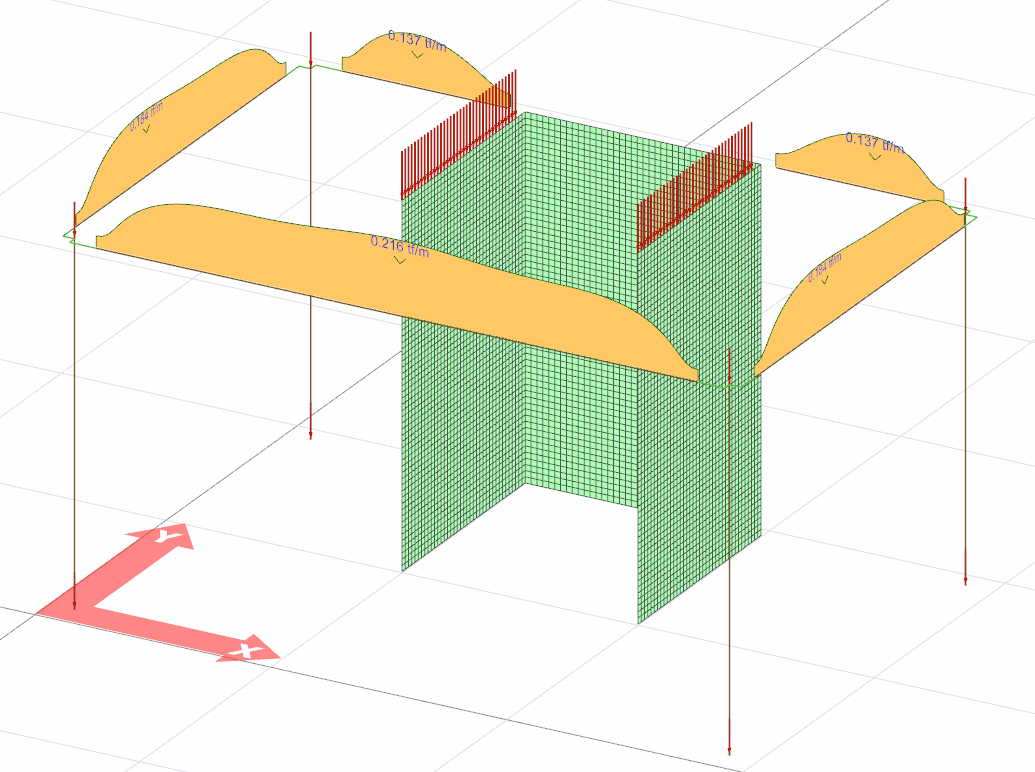

Döşemeden Kirişler aktarılan Hareketli (Q) Yükleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20elemanlara%20etkiyen%20d%C3%B6%C5%9Feme%20y%C3%BCkleri%20Q-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

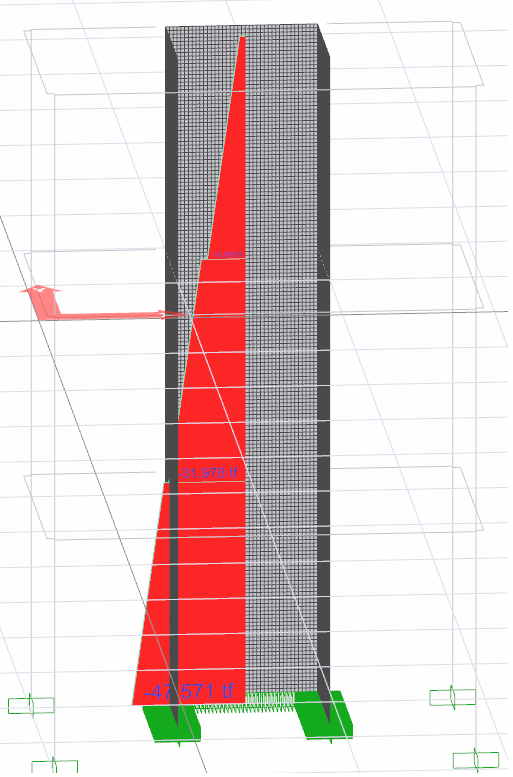

Asansor perdesi G yüklemesi Eksenel kuvvetleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20asansor%20perdesi%20%20G%20normal%20kuvveti-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

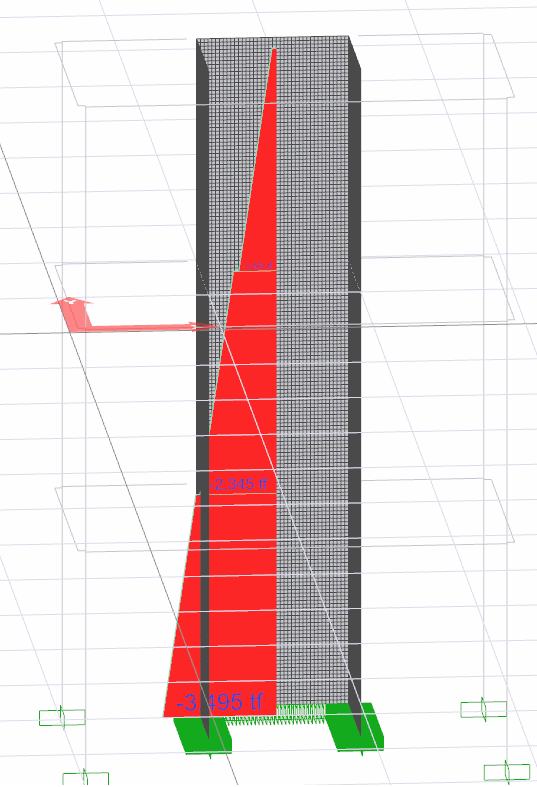

Asansör perdesi Q Yüklemesi Eksenel Kuvvetleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20asansor%20perdesi%20%20Q%20normal%20kuvveti-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

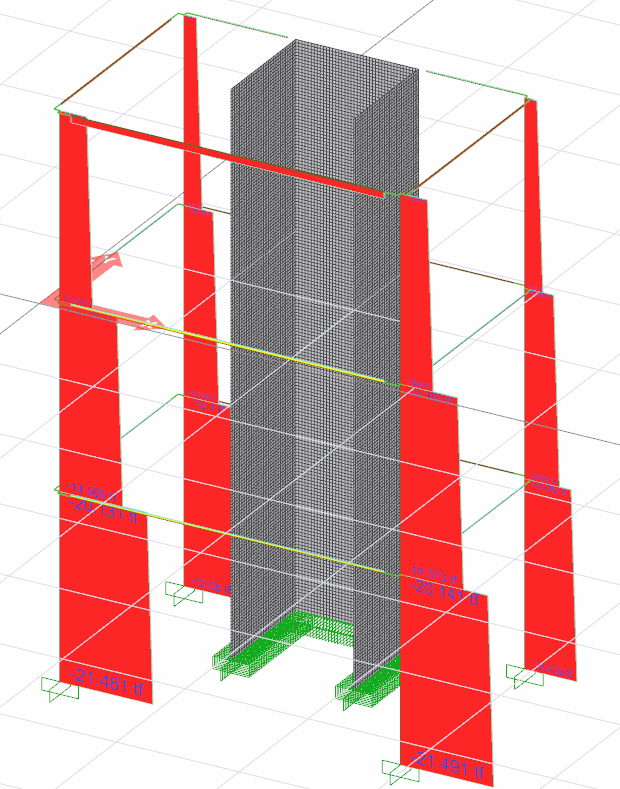

Kolonların G Yüklemesi eksenel kuvvetleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20kolon%20G%20normal%20kuvvetleri-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

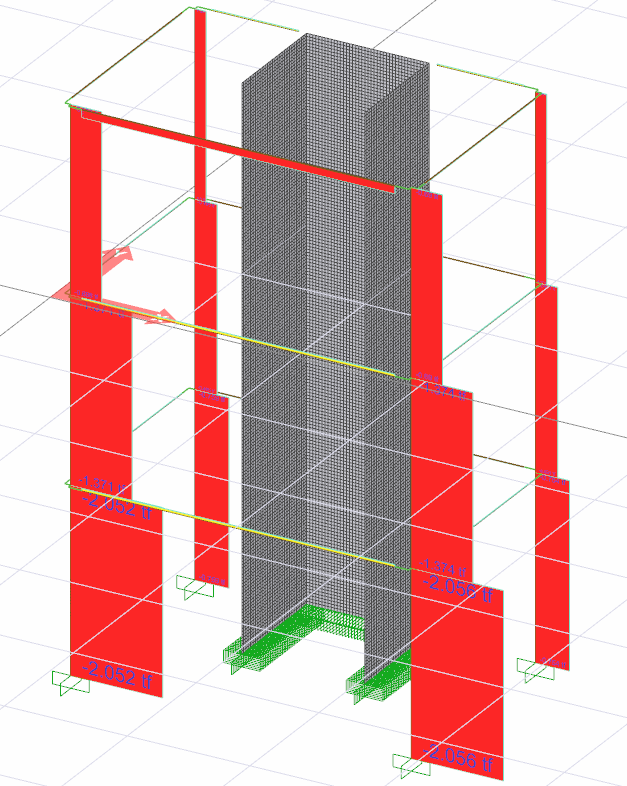

Kolonların Q Yüklemesi eksenel kuvvetleri
![](../__attachments/836437521/Yap%C4%B1%20a%C4%9F%C4%B1rl%C4%B1%C4%9F%C4%B1%20kolon%20Q%20normal%20kuvvetleri-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

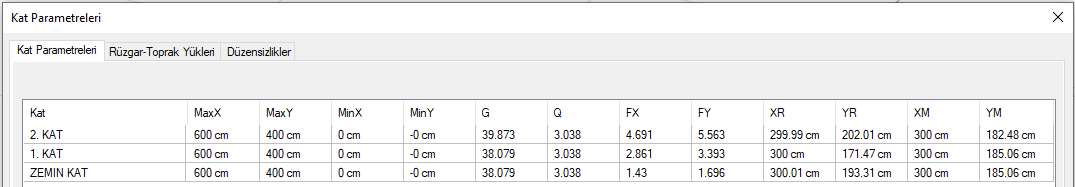

Kat parametrelerinde gösterilen kat G ve Q yükleri
![](../__attachments/836437521/Kat%20A%C4%9F%C4%B1rl%C4%B1klar%C4%B1%20G%20ve%20Q-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Kat Genel Bilgileri raporunda basılan kat ağırlıkları
![](../__attachments/836437521/Raporda%20Kat%20A%C4%9F%C4%B1rl%C4%B1klar%C4%B1%20G%20ve%20Q-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

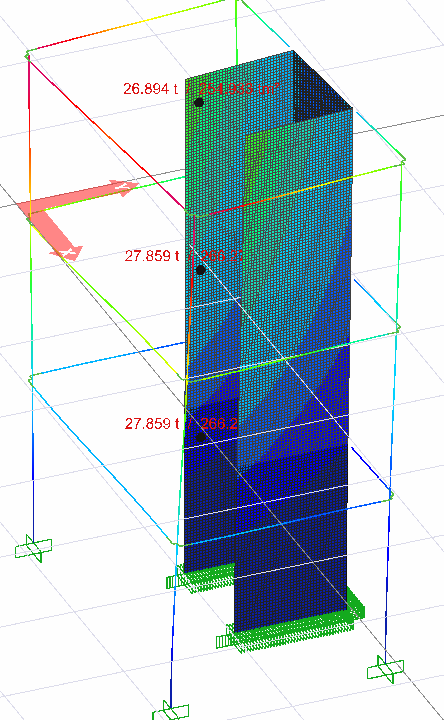

Dinamik analizde kullanılan kat kütleleri
![](../__attachments/836437521/Yap%C4%B1%203B%20Kat%20kutleleri-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

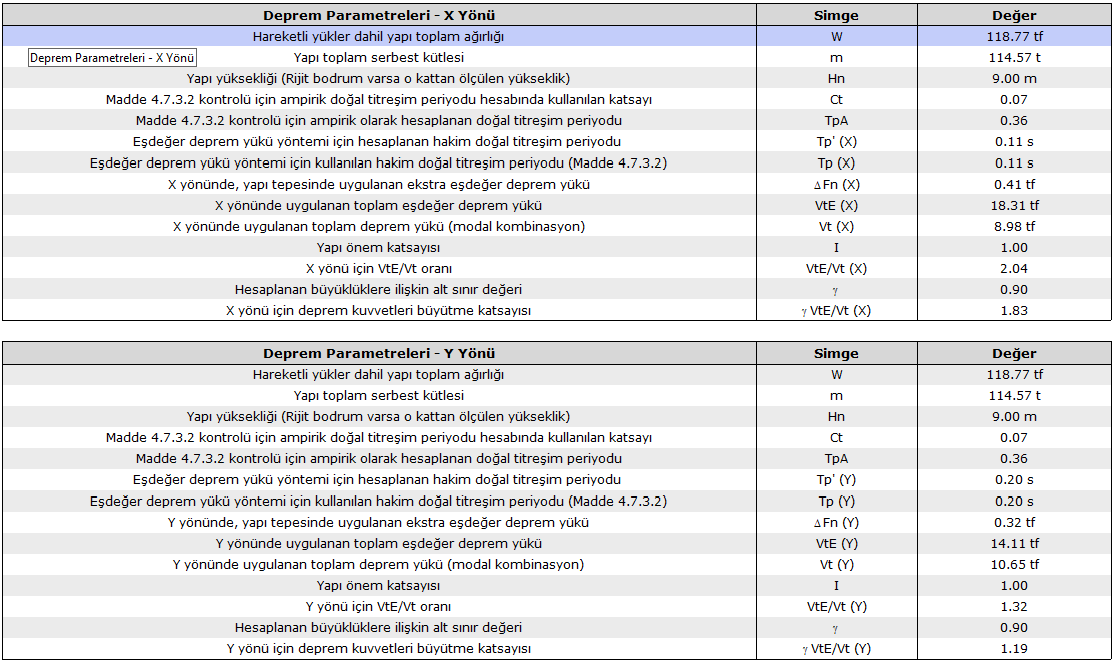

Raporlarda deprem parametrelerinde basılan yapı ağırlığı ve yapı serbest kütlesi
![](../__attachments/836437521/Dinamik%20Analiz%20Yap%C4%B1%20Kat%20kutleleri-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

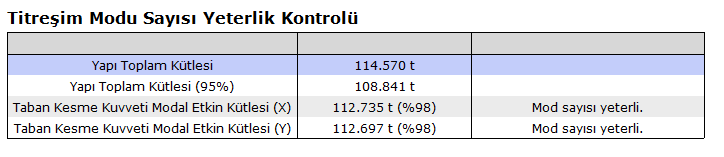

Titreşim Modu yeterlilik kontrolunde basılan Yapı toplam kütlesi
![](../__attachments/836437521/Detayl%C4%B1%20Dinamik%20Analiz%20Yap%C4%B1%20Kat%20kutlesi-Kucuk.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
