T levhalı kayma birleşimi, profilin gövdesine bulonla ve mesnete kaynakla bağlı olan bir moment aktarmayan birleşim (kayma birleşimi) tipidir. Bulon kontrolü, kaynak kontrolü ve levha kontrolü birleşimin elemanlarının yerleşimine göre otomatik yapılır. Tek kayma levhalı birleşim tasarımı Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYEDY) (GKT ve YDKT) veya AISC 360-16 (ASD ve LRFD) yönetmeliklerine göre otomatik yapılır ve birleşim raporu oluşturulur.
T levhalı kayma birleşimi hesabında, geometri kontrolü olarak bulonlar arası mesafe kontrolü, yatay ve düşey kenar mesafe kontrolü, kaynak kalınlığı kontrolü, montaj stabilitesi kontrolleri yapılır. Dayanım kontrolü olarak, kiriş bulonunda kayma, kiriş ve levha bulon deliklerinde ezilme, levha kayma akması, kiriş ve levha kayma kırılması, levhada blok kayma, levha eğilme burkulması, levha eğilme akması, mesnet kaynak dayanımı kontrolleri yapılır.

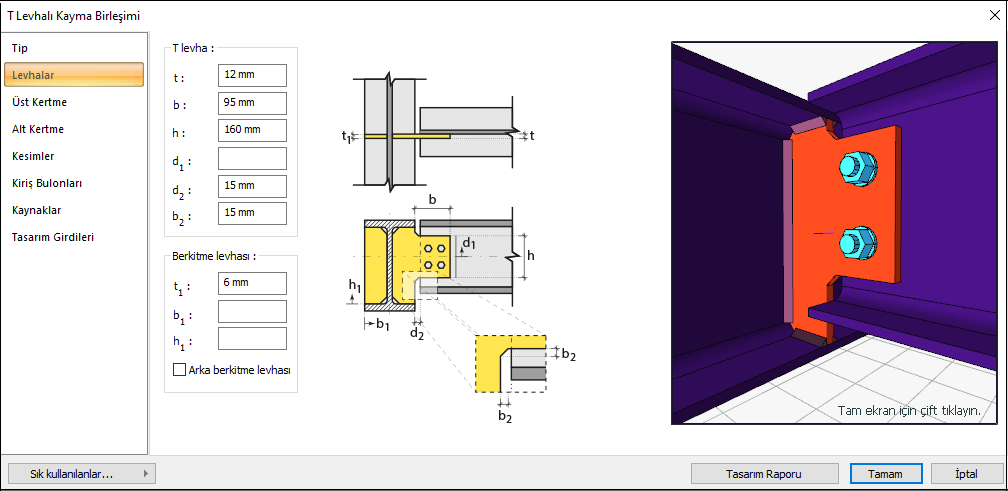

Birleşim Geometrisi
GEOMETRİ KONTROLLERİ
Bulonlar arası mesafe
|
smin ≥ 3d |
ÇYTHYEDY 13.3.6 |
|
|
|
s |
80.4 mm |
|
|
|
d |
20 mm |
s =80.4 mm > smin = 3*20=60 mm |
√ |
Yatay Kenar Mesafesi
|
Leh ≥ Le- min |
ÇYTHYEDY 13.3.7 |
|
|
|
Leh |
40 mm |
Leh ≥ 2d=2*20=40 mm uygulama için uygunluk kontrolü |
√ |
|
Le- min |
26 mm |
Tablo 13.9 gereği minimum uzaklık kontrolü |
√ |
Düşey Kenar Mesafesi
|
Lev ≥ Le- min |
ÇYTHYEDY 13.3.7 |
|
|
|
Lev |
40 mm |
Leh ≥ 2d=2*20=40 mm uygulama için uygunluk kontrolü |
√ |
|
Le- min |
26 mm |
Tablo 13.9 gereği minimum uzaklık kontrolü |
√ |
Kaynak Kalınlığı
|
a ≥ a min |
ÇYTHYEDY 13.3.7 |
|
|
|
a |
9 mm |
|
√ |
|
a min |
3.5 mm |
Tablo 13.4 |
√ |
Montaj Stabilitesi
|
L ≥ hb / 2 |
ÇYTHYEDY 13.3.7 |
|
|
|
L |
160.4 mm |
|
|
|
hb |
190.4 mm |
L=160.4 > 190.4/2=95.2 mm |
√ |
Dayanım Kontrolleri
Kiriş Bulonda Kayma
|
Ag |
|
|
|
Fy |
235.359 N/mm2 |
|
|
Fn |
|
|
|
Rn |
|
ÇYTHYEDY 13.17 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
3.67 kN |
56.549 kN |
0.065 |
√ |
Kiriş Bulon Deliğinde Ezilme
|
dh |
20+2=22 mm |
|
|
t |
6.2 mm |
|
|
Lc,spacing |
|
|
|
Rn |
|
|
|
Rn-spacing |
|
|
|
Rn |
|
|
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
107.983 kN |
0.224 |
√ |

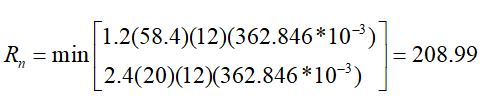

Levha Bulon Deliğinde Ezilme
|
dh |
20+2=22 mm |
|
|
t |
12 mm |
|
|
Lc,edge |
|
|
|
Rn |
|
ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b |
|
Rn-edge |
|
|
|
Lc,spacing |
|
|
|
Rn-spacing |
|
|
|
Rn |
|
|
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
180.26 kN |
0.134 |
√ |
Kiriş Kayma Kırılması
|
Anv |
|
|
|
Fu |
362.846 N/mm2 |
|
|
Rn |
|
ÇYTHYEDY 13.18 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
129.58 kN |
0.186 |
√ |
Levha Kayma Akması
|
Ag |
|
|
|
Fy |
235.359 N/mm2 |
|
|
Rn |
|
ÇYTHYEDY 13.17 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
181.208 kN |
0.133 |
√ |
Levha Kayma Kırılması
|
Anv |
|
|
|
Fu |
362.846 N/mm2 |
|
|
Rn |
|
ÇYTHYEDY 13.18 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
146.822 kN |
0.164 |
√ |

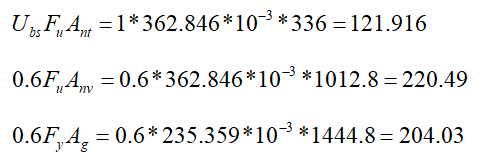

Levhada Blok Kayma
|
Ag |
|
|
|
Anv |
|
|
|
Ant |
|
|
|
Fy |
235.359 N/mm2 |
|
|
Fu |
362.846 N/mm2 |
|
|
Ubs |
1 |
|
|
|
|
|
|
Rn |
|
ÇYTHYEDY 13.19 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
162.972 kN |
0.148 |
√ |

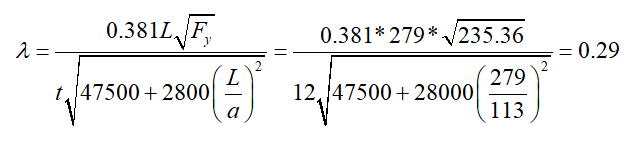

Levha Eğilme Burkulması
|
Fy |
235.359 N/mm2 |
|
|
t |
12 mm |
|
|
a |
113 mm |
|
|
L |
279 mm |
|
|
λ |
|
|
|
Gereken |
Hazır |
Kontrol |
|---|---|---|
|
≤0.70 |
0.29 |
√ |

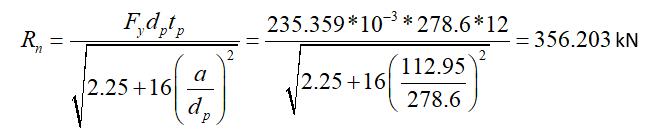

Levha Eğilme Akması
|
dp |
278.6 mm |
|
|
Fy |
235.359 N/mm2 |
|
|
tp |
12 mm |
|
|
a |
112.95 mm |
|
|
Rn |
|
|
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
24.138 kN |
213.295 kN |
0.113 |
√ |
Mesnet Kaynağı Dayanımı
|
Fe |
480000 kN/m2 |
|
w |
Birleşim menüsünden alınan kaynak kalınlığı 0.707*w değeridir. 9/0.707=12.73 mm |
|
Fu |
362.846 N/mm2 |
|
t |
12 mm |
|
Rnw |
|
|
RnBM |
|
|
Rn |
|
|
Rn/Ω |
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
0.015 kN/m |
1306.245 kN/m |
1.15*10(-5) |
√ |
