DWG Export
ideCAD’de oluşturulan projeler DWG formatında kaydedilebilir. Bunun için DWG export komutu kullanılır
-
DWG olarak kaydetmek istediğiniz kat ya da çizim penceresine geçin.
-

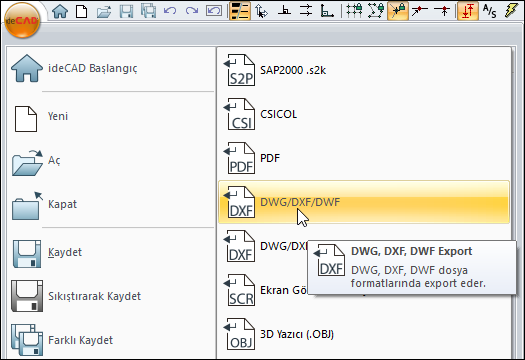

ideCAD logosu /Export/DWG-DXF-DWF satırını tıklayın.
-

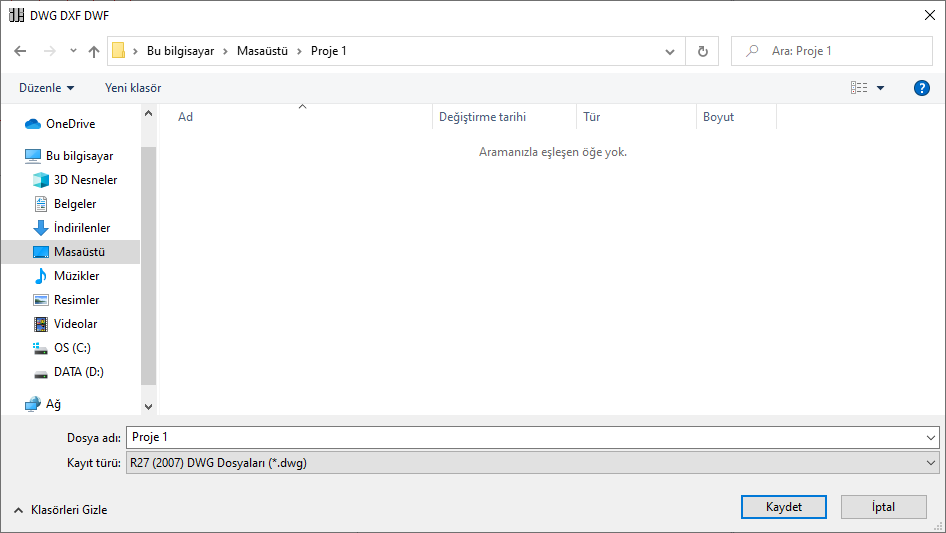

DWG/DXF/DWF kaydetme penceresi ekrana gelecektir.
-
Dosya Adı satırına bir isim yazıp Kaydet butonuna tıklayın.
-

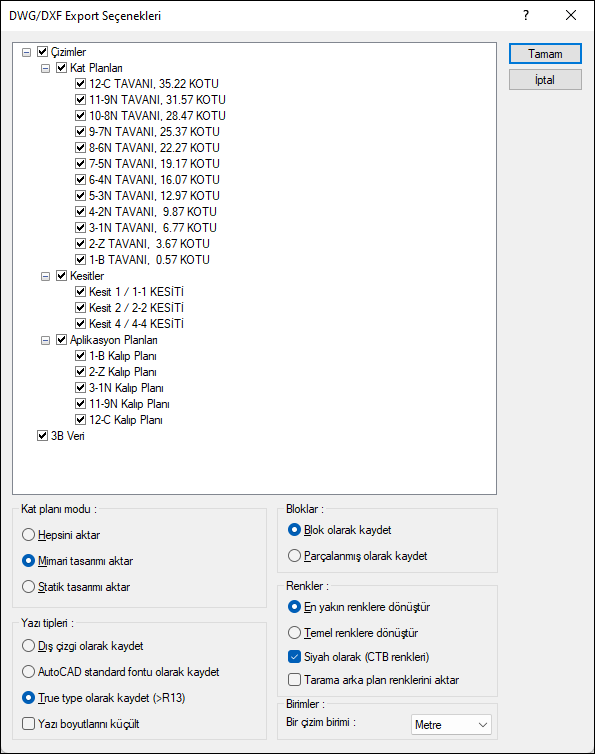

DWG/DXF Export Seçenekleri diyaloğu açılacaktır. Bu diyalogda gerekli parametreleri ayarlayın.
-
Tamam butonunu tıklayın.
-

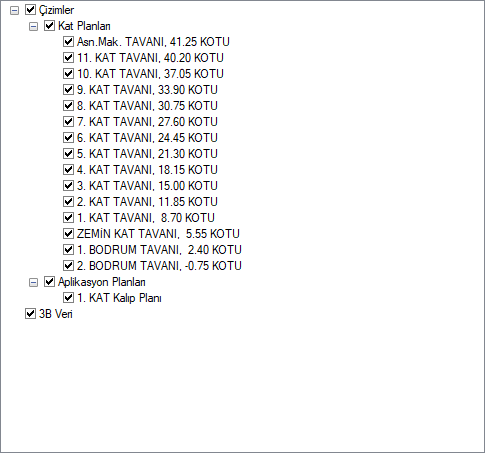

Aktarmak istediğiniz çizimleri işaretleyin. Her bir çizim ayrı dosyalar olarak diskinize kayıt edilecektir.
|
Seçenekler |
|---|
|
Çizimler
Aktarmak istenilen çizimler işaretlenir. Seçilen çizimler ayrı dosyalar olarak export edilir. |
|
Kat planı modu
Seçilen kat planlarında mimari moddaki statik moddaki veya her iki moddaki çizimler export export edilebilir. |
|
Blok olarak kaydet
Objelerin blok(bütün) olarak aktarılması sağlanır. Cad ortamında objeler blok olarak gelir. |
|
Parçalanmış olarak kaydet
Objeleri oluşturulan her bir çizgi, ayrı ayrı çizgi objesi olarak aktarılır. |
|
Dış çizgi olarak kaydet
Çizimdeki tüm yazılar dış çizgiye dönüştürülür. |
|
Autocad standart fontu olarak kaydet
Çizimde kullanılan yazılar AutoCAD’in standart yazı tipine dönüştürülür (AutoCAD, AutoDesk firmasının tescilli markasıdır.) |
|
True type olarak kaydet
AutoCAD R13 ve üstü versiyonlarına yazılar True Type olarak aktarılır |
|
Yazı boyutlarını küçült
İşaretlendiğinde yazıların büyüklükleri AutoCAD’in yazı büyüklerine uyacak şekilde küçültülür. |
|
En yakın renklere dönüştür
Mevcut renkleri en yakın renklere dönüştürür. |
|
Temel renklere dönüştür
Mevcut renkleri temel renklere dönüştürür. |
|
Siyah olarak (CTB renkleri)
Tüm çizgileri siyaha dönüştürür. |
|
Tarama arka plan renklerini aktar
Proje içerisindeki taramaların arka plan renkleri export edilir. |
|
Bir çizim birimi
Export edilen çizimde birim ölçü değeri seçilir |

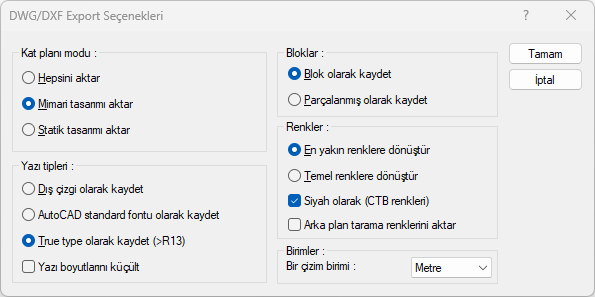

DWG/DXF/DWF Export Tek
Aktif çalışma penceresini DWG/DXF/DWF olarak aktarır.
|
Seçenekler |
|---|
|
Kat planı modu
Seçilen kat planlarında mimari moddaki statik moddaki veya her iki moddaki çizimler export export edilebilir. |
|
Blok olarak kaydet
Objelerin blok(bütün) olarak aktarılması sağlanır. Cad ortamında objeler blok olarak gelir. |
|
Parçalanmış olarak kaydet
Objeleri oluşturulan her bir çizgi, ayrı ayrı çizgi objesi olarak aktarılır. |
|
Dış çizgi olarak kaydet
Çizimdeki tüm yazılar dış çizgiye dönüştürülür. |
|
Autocad standart fontu olarak kaydet
Çizimde kullanılan yazılar AutoCAD’in standart yazı tipine dönüştürülür (AutoCAD, AutoDesk firmasının tescilli markasıdır.) |
|
True type olarak kaydet
AutoCAD R13 ve üstü versiyonlarına yazılar True Type olarak aktarılır |
|
Yazı boyutlarını küçült
İşaretlendiğinde yazıların büyüklükleri AutoCAD’in yazı büyüklerine uyacak şekilde küçültülür. |
|
En yakın renklere dönüştür
Mevcut renkleri en yakın renklere dönüştürür. |
|
Temel renklere dönüştür
Mevcut renkleri temel renklere dönüştürür. |
|
Siyah olarak (CTB renkleri)
Tüm çizgileri siyaha dönüştürür. |
|
Tarama arka plan renklerini aktar
Proje içerisindeki taramaların arka plan renkleri export edilir. |
|
Bir çizim birimi
Export edilen çizimde birim ölçü değeri seçilir |
AutoCAD'de Kalem ve Renk Ayarları
ideCAD'de yapılmış olan kalem ve renk ayarlarının AutoCAD ortamına aktarımı için aşağıdaki yol izlenir.
-
Export işlemini yaptığınız klasörü açın.
-
DWG Export işlemi yapıldığında oluşturulan CTB uzantılı dosya seçip, kopyalayın (CTRL + C).
-

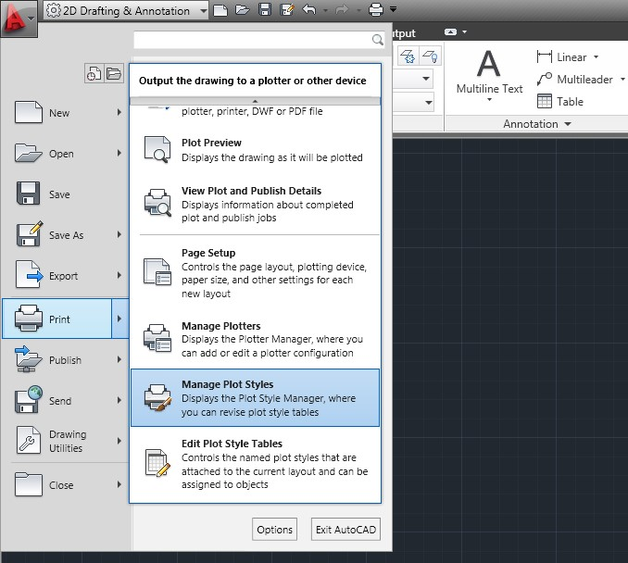

AutoCAD'de Print menüsünde Manage Plot Styles satırını tıklayın.
-

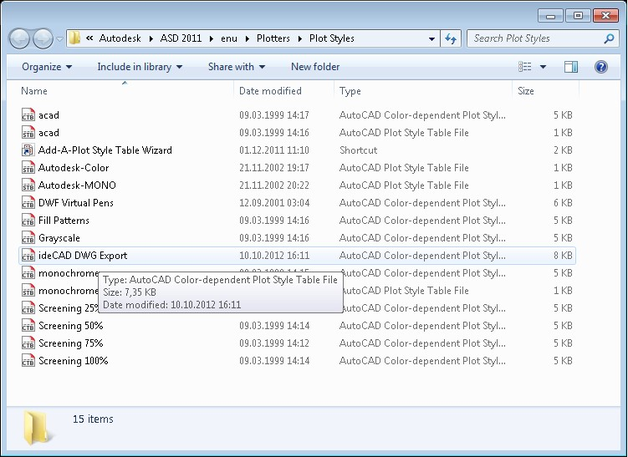

Açılan Plot Styles penceresine CTB dosyası yapıştırın (CTRL + V).
-
Print menüsü içerisindeki Plot satırına tıklayın.
-

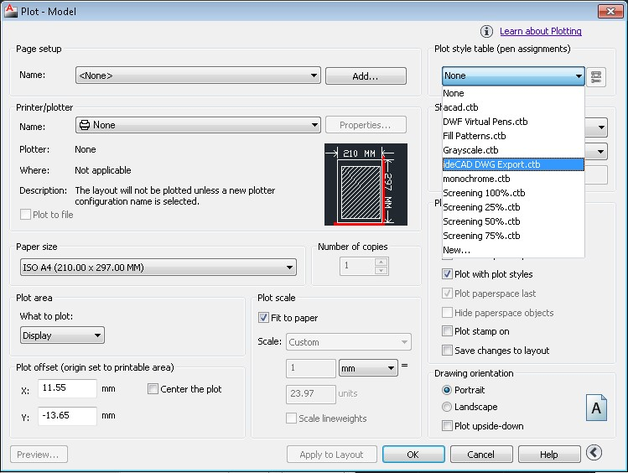

Açılan diyalogda Plot Style Table (Pen Assignments) seçenekleri içerisinde yer alan DWG export için verdiğiniz proje ismini (ideCAD DWG Export.CTB) seçiniz.
-
Kağıt boyutu, ölçek, baskı alanı gibi seçenekler ayarlandıktan sonra Preview ile ön izleme ekranında çıktı alınacak paftanın kağıda yerleşimi kontrol edilebilir OK komutu ile çıktı alınabilir.
