Çapraz Köşe Noktalarının Yerinin Belirlenmesi

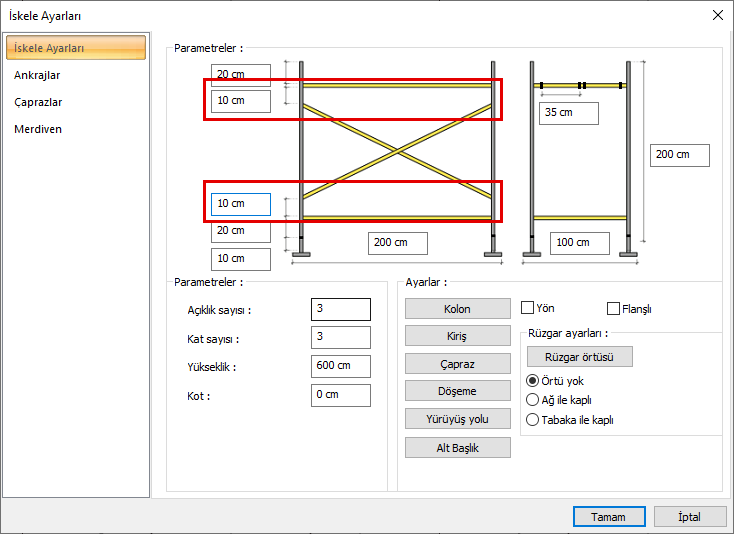

Çapraz Köşe Nokta Yer ayarları ile iskele çaprazlarının köşe noktalarının yeri belirlenir. Çapraz köşe nokta yer ayarına, iskele ayarları diyaloğu iskele ayarları sekmesinden ulaşılır.
Çapraz Köşe Nokta Yer Ayarlarının Yeri

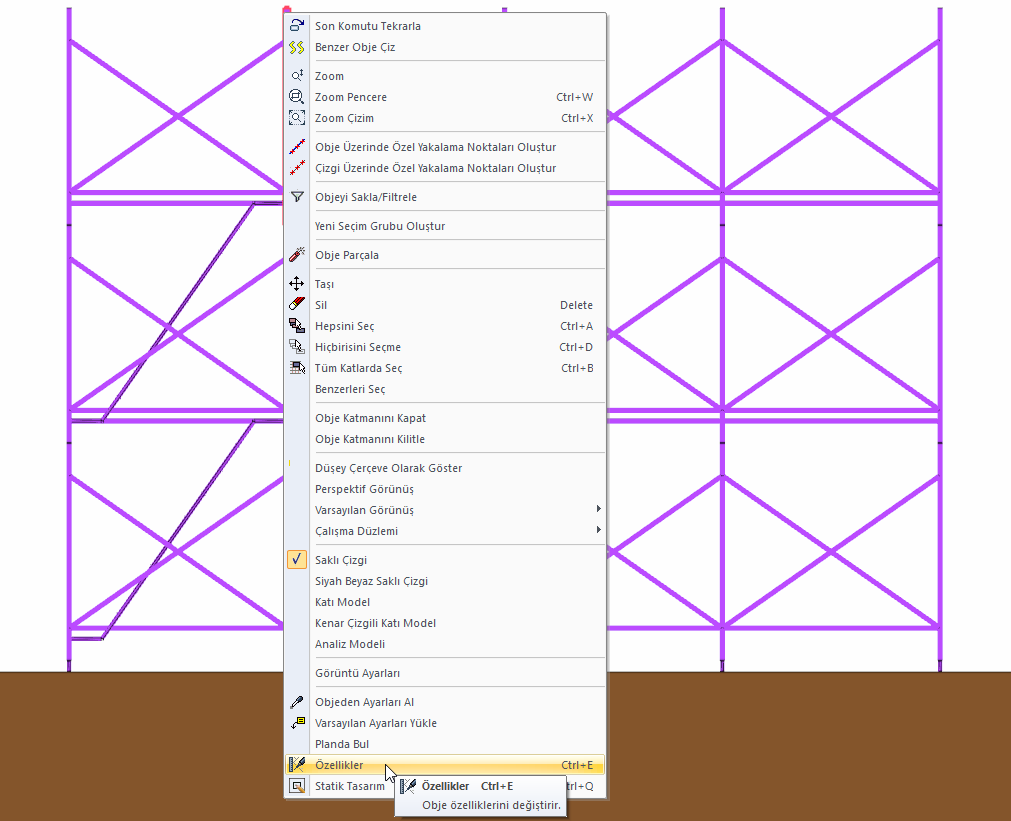

Çapraz köşe nokta yerlerini değiştirmek istediğiniz iskeleyi seçin ve farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
İskelenizin üzerine farenin sol tuşu ile çift tıklayarak da iskele ayarları diyaloğuna ulaşabilirsiniz.
İşlem Adımları
İskele ayarları diyaloğuna girin.

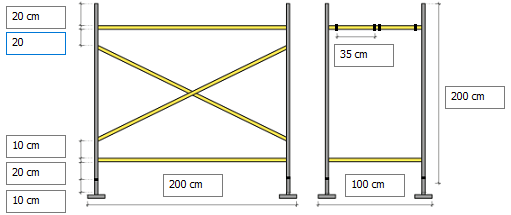

Çapraz üst köşe noktası kutusuna üst kirişe olan mesafe değerini girin.
Çapraz alt köşe noktası kutusuna alt kirişe (yürüyüş yoluna) olan mesafe değerini girin.
Girdiğiniz değere göre çaprazın alt ve üst köşe noktalarının yeri değişecektir.

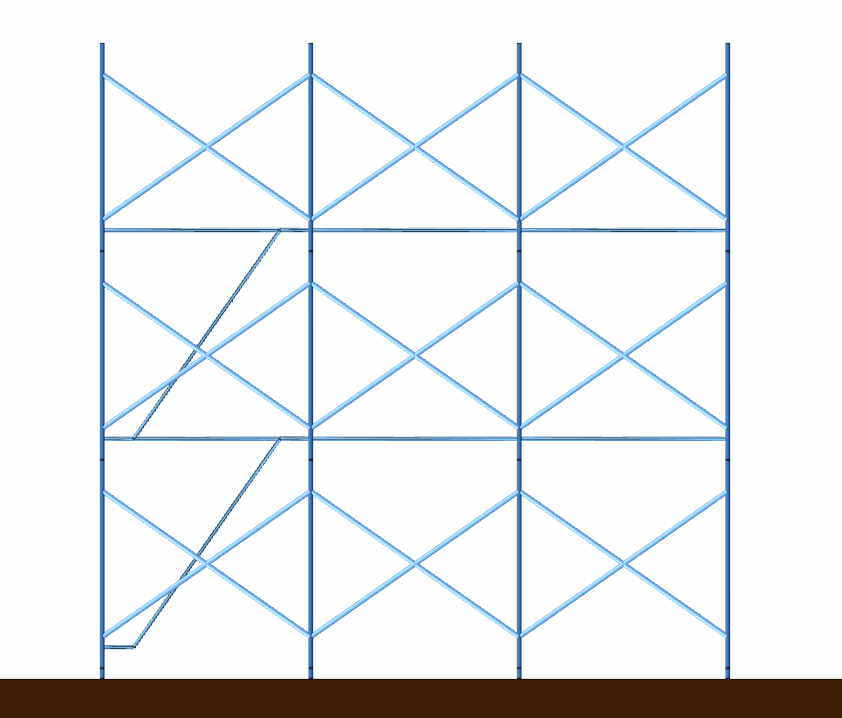

Çapraz köşe noktalarının yerini değiştirmeden önce iskele görünümü |
 |
 |
Çapraz üst köşe noktası yeri değerini 20 cm olarak değiştirdikten sonra iskele görünümü |
 |
 |
Çapraz al köşe noktası yeri değerini 20 cm olarak değiştirdikten sonra iskele görünümü |
 |
 |
