Poligon Perdelerin Kesme Tasarımı Örnek Hesap

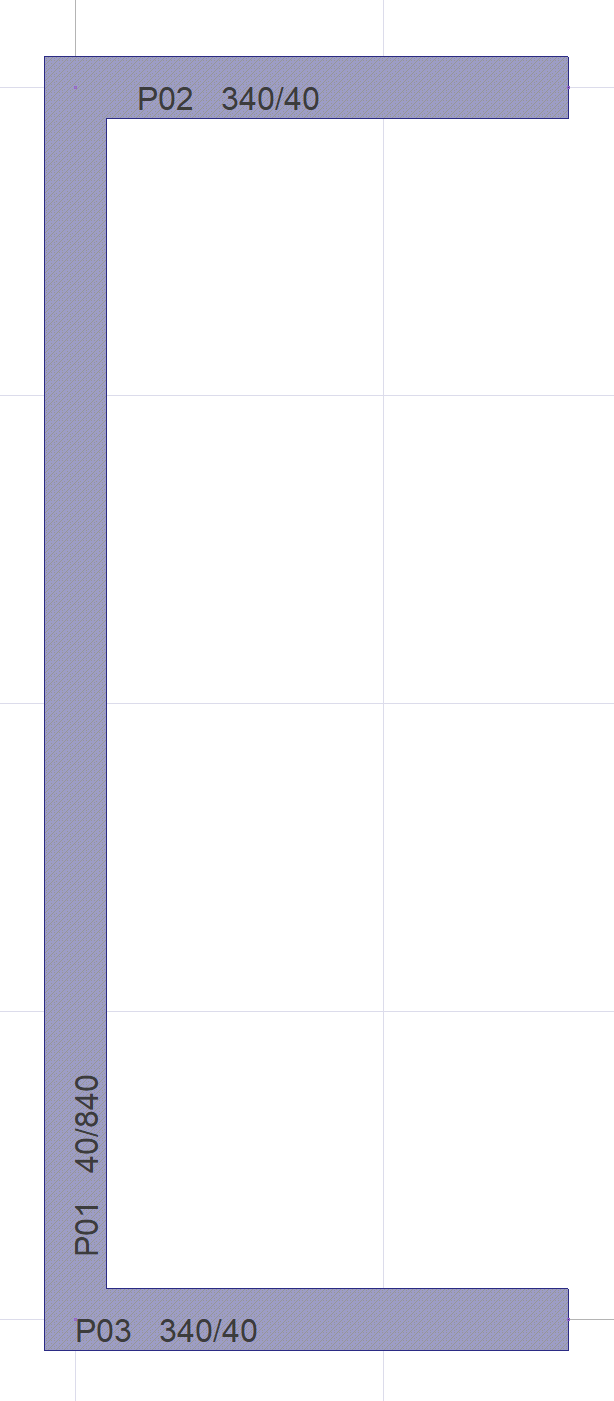

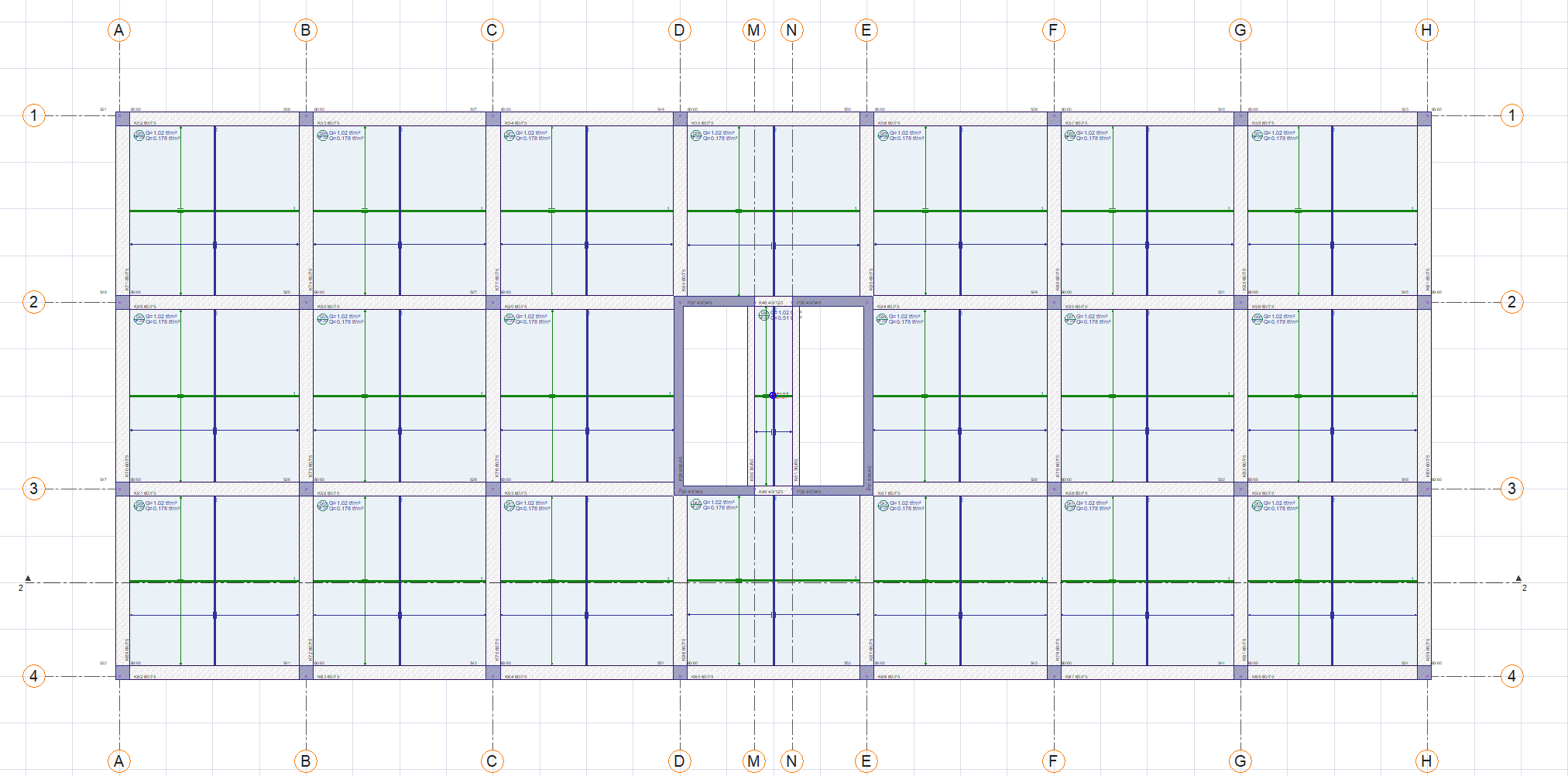

Planı yukarıda yer alan çekirdekte 2 adet U şeklinde perdeden oluşan bağ kirişli perde ile moment aktaran betonarme çerçeveli sistemin tasarımı için C35/S420 malzeme kullanılmaktadır. U şeklindeki GP1 isimli poligon perdenin P01 ve P02 kollarına ait kayma dayanımları belirlenecektir. Aşağıdaki plan görüntüsünde gözönüne alınan poligon (grup) perde kollarının plan üzerindeki uzunluğu ve genişliği yer almaktadır.

Çözüm:

Öncelikle, poligon perde kolu için kesme dayanımı, V_r TBDY Denklem 7.17 'ye göre hesaplanır.

Denklemde yer alan ρ_sh , poligon perde kolunun yatay gövde donatılarının hacimsel oranıdır ve hesaplamak için gerekli olan perde etriye bilgisine ilgili perdenin tasarım menüsünden ulaşılır.

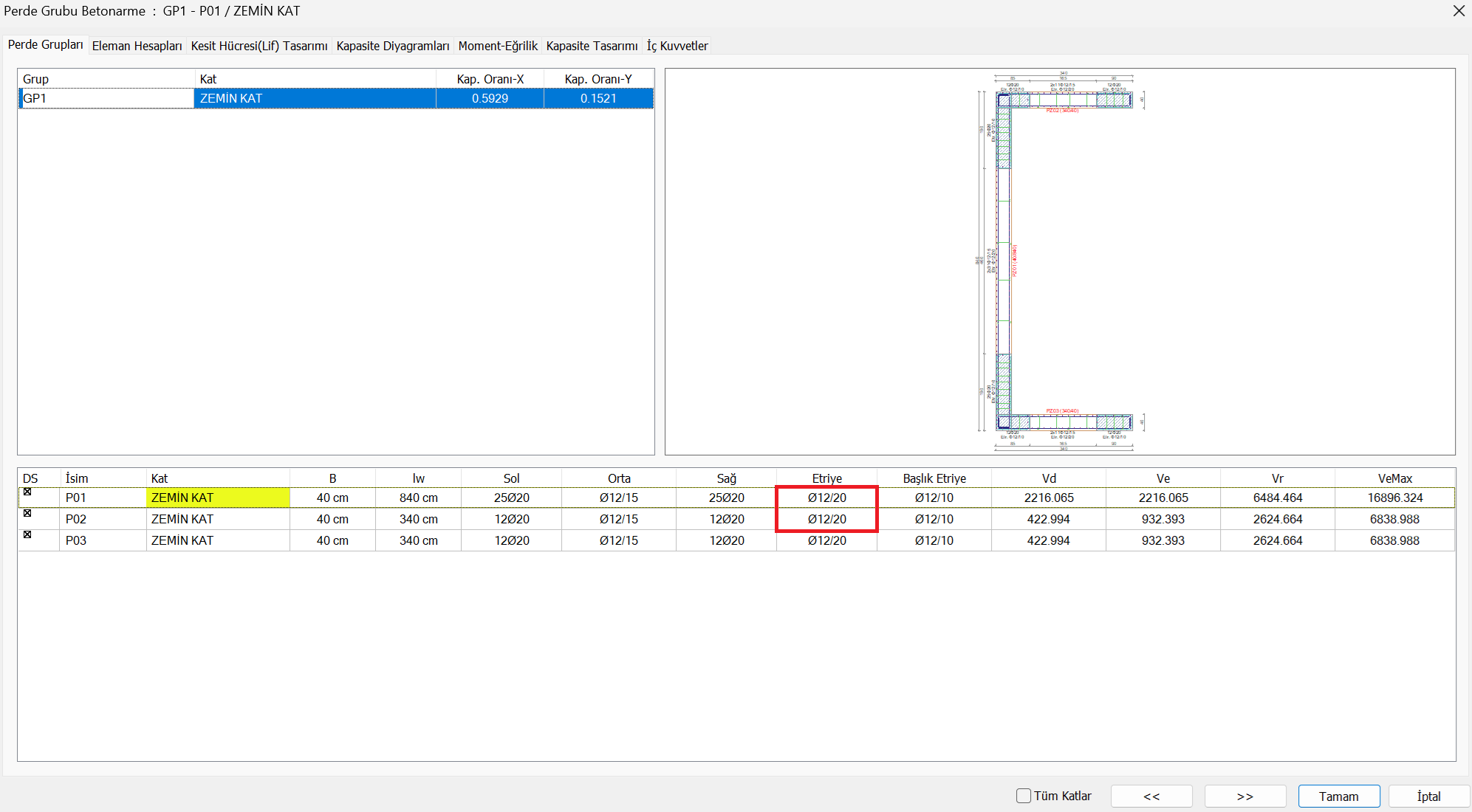

P01 ve P02 perde kolları için enine donatı Ø12/20 olarak hesaplanacaktır.

Beton tasarım çekme dayanımı f_ctd ve tasarım enine donatı akma dayanımı f_ywd değerleri aşağıdaki gibi hesaplanır.

P01 perde kolu için A_ch değeri perde kolonun brüt alanı olarak hesaplanır. Planda uzunluğu 8m ve kalınlığı 40 cm olan perde için A_ch hesabı aşağıdaki gibi yapılır.

A_o değeri enine donatı alanı, s enine donatı aralığı, b_w perde kalınlığı olmak üzere olmak üzere hacimsel enine donatı oranı aşağıdaki gibi hesaplanır.

Bu durumda P01 perde kolunun kayma dayanımı Vr aşağıdaki gibi hesaplanır.

Perde tasarım kesme kuvveti için, TBDY Denklem 7.18 'de belirtilen üst sınırlar hesaplanır. Bu değerler ideCAD Statik içerisinde V_eMax olarak isimlendirilir.

Bu durumda P01 perde kolunun V_eMax değeri aşağıdaki gibi hesaplanır.

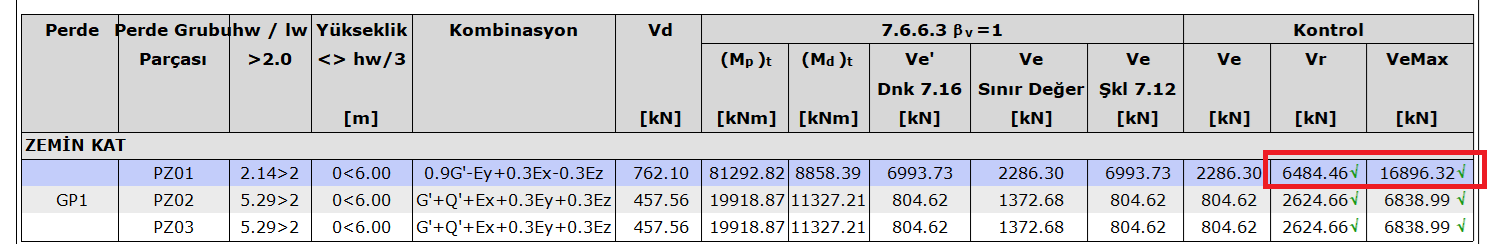

Perde grubu raporu, kesme güvenliği kontrolünde hesaplanan bu değerler aşağıdaki gibi tablo halinde verilir.

P02 perde kolu için A_ch değeri perde kolonun brüt alanı olarak hesaplanır. Planda uzunluğu 3.4 m ve kalınlığı 40 cm olan perde için A_ch hesabı aşağıdaki gibi yapılır.

A_o değeri enine donatı alanı, s enine donatı aralığı, b_w perde kalınlığı olmak üzere olmak üzere hacimsel enine donatı oranı aşağıdaki gibi hesaplanır.

Bu durumda P02 perde kolunun kayma dayanımı Vr aşağıdaki gibi hesaplanır.

P02 perde kolunun V_eMax değeri aşağıdaki gibi hesaplanır.

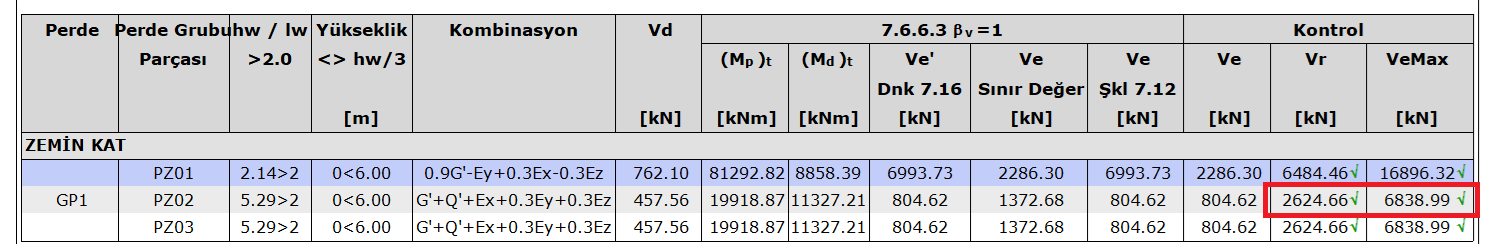

Perde grubu raporu, kesme güvenliği kontrolünde hesaplanan bu değerler aşağıdaki gibi tablo halinde verilir.
