SİMGELER

Ac = Kolonun veya perde uç bölgesinin brüt enkesit alanı
ΣAg = Herhangi bir katta, gözönüne alınan deprem doğrultusuna paralel doğrultuda perde olarak çalışan taşıyıcı sistem elemanlarının enkesit alanlarının toplamı
ΣAp = Binanın tüm katlarının plan alanlarının toplamı
E = Deprem etkisi
fctd = Betonun tasarım çekme dayanımı
fck = Betonun karakteristik silindir basınç dayanımı
G = Sabit yük etkisi
Ndm = Düşey yükler ve deprem yüklerinin ortak etkisi altında (TS 498'de hareketli yükler için tanımlanmış olan hareketli yük azaltma katsayıları da dikkate alınarak) hesaplanan eksenel basınç kuvvetlerinin en büyüğü
Q = Hareketli yük etkisi
Vt = Bölüm 4 ’e göre binaya etkiyen toplam deprem yükü (taban kesme kuvveti)


7.6.1. Enkesit Koşulları

Bodrum perdeleri dışındaki perdeler için aşağıdaki en kesit koşulları sağlanacaktır.

7.6.1.1 – Perdenin boşluklar çıkarıldıktan sonra kalan net enkesit alanı, Ndm TS 498 'de hareketli yükler için tanımlanmış olan hareketli yük azaltma katsayıları da dikkate alınarak, G ve Q düşey yükler ve E deprem etkisinin ortak etkisi G+Q+E altında hesaplanan eksenel basınç kuvvetlerinin en büyüğü olmak üzere, Ac≥Ndm / (0.35fck) koşulunu sağlayacaktır. Bağ kirişli (boşluklu) perdelerde Ac ve Ndm değerlerinin hesabında, boşluklu perde kesitinin tümü (perde parçalarının toplamı) gözönüne alınacaktır.

7.6.1.2 – Perdeler, planda uzun kenarının kalınlığına oranı en az altı olan düşey taşıyıcı sistem elemanlarıdır.

(a) 7.6.1.3 ’te belirtilen özel durumlar dışında, dikdörtgen ve U, L ve T gibi perdelerin gövde bölgesindeki perde kalınlığı kat yüksekliğinin 1/16 ’sından ve 250 mm ’den küçük olmayacaktır.

(b) Dikdörtgen perde veya perde kolu kalınlığı perdenin veya perde kolunun plandaki yanal doğrultuda tutulmamış boyunun 1/30 ’undan küçük olmayacaktır.

(c) Perde kolu her iki ucundan yanal doğrultuda bir perde ile tutulu ise, perde kolu kalınlığı kat yüksekliğinin 1/20 ’sinden ve 250 mm’den küçük olmayacaktır.

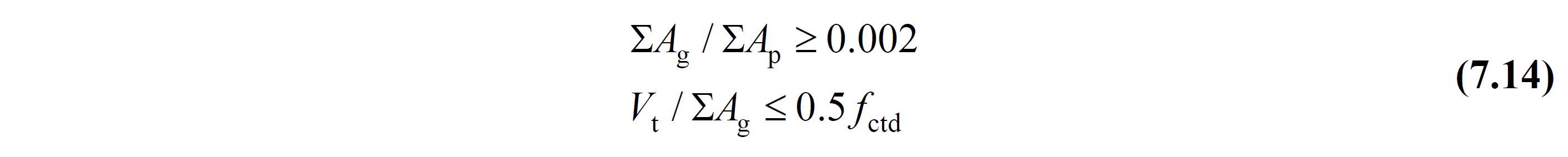

7.6.1.3 – Taşıyıcı sistemi perdelerden oluşan binalarda, Denk.(7.14) ile verilen koşulların her ikisinin de sağlanması durumunda perde kalınlığı, binadaki en yüksek katın yüksekliğinin 1/20 ’sinden ve 200 mm ’den az olmayacaktır. Ayrıca, 7.6.1.1 ’deki koşula uyulacaktır.

Denk.(7.14), bodrum katlarının çevresinde çok rijit betonarme perdelerin bulunduğu binalarda zemin kat düzeyinde, diğer binalarda ise temel üst kotu düzeyinde uygulanacaktır.
