Örnek Hesap 2
Ön Bilgiler:
C35/B420C fck= 3059.149 tf/m2 fcd=2039.432 tf/m2
bw = 30 cm, h =50 cm
ln= 350 cm
fywd=37241.81 tf/m2

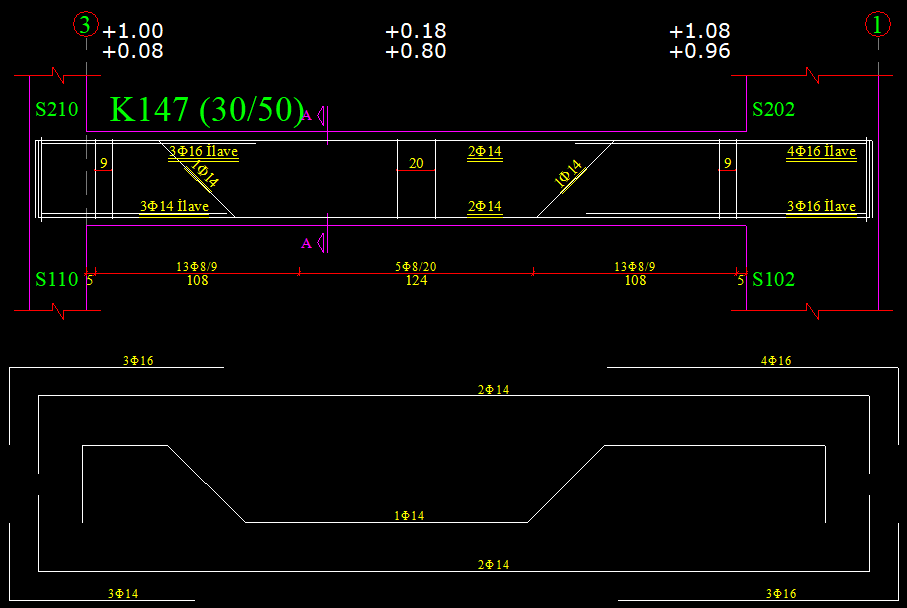

mevcut etriye = fi 8 / 20 / 9 (çap/orta/sarılma)
Kirişin sol mesnet üst donatı adetleri 3fi16+3fi14
Kirişin sol mesnet alt donatı adetleri 2fi14+3fi14
Kirişin sağ mesnet üst donatı adetleri 3fi14+4fi16
Kirişin sağ mesnet alt donatı adetleri 2fi114+3fi16
Kiriş taşıma gücü momentlerinin tespiti:

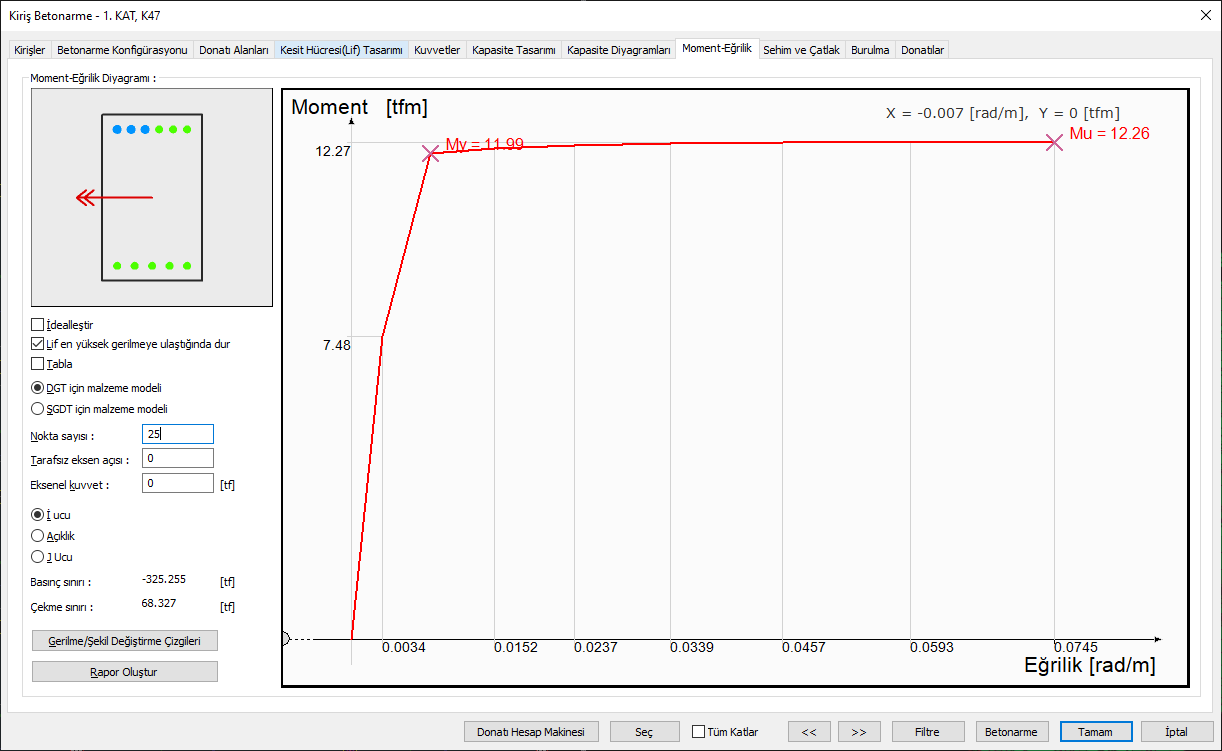

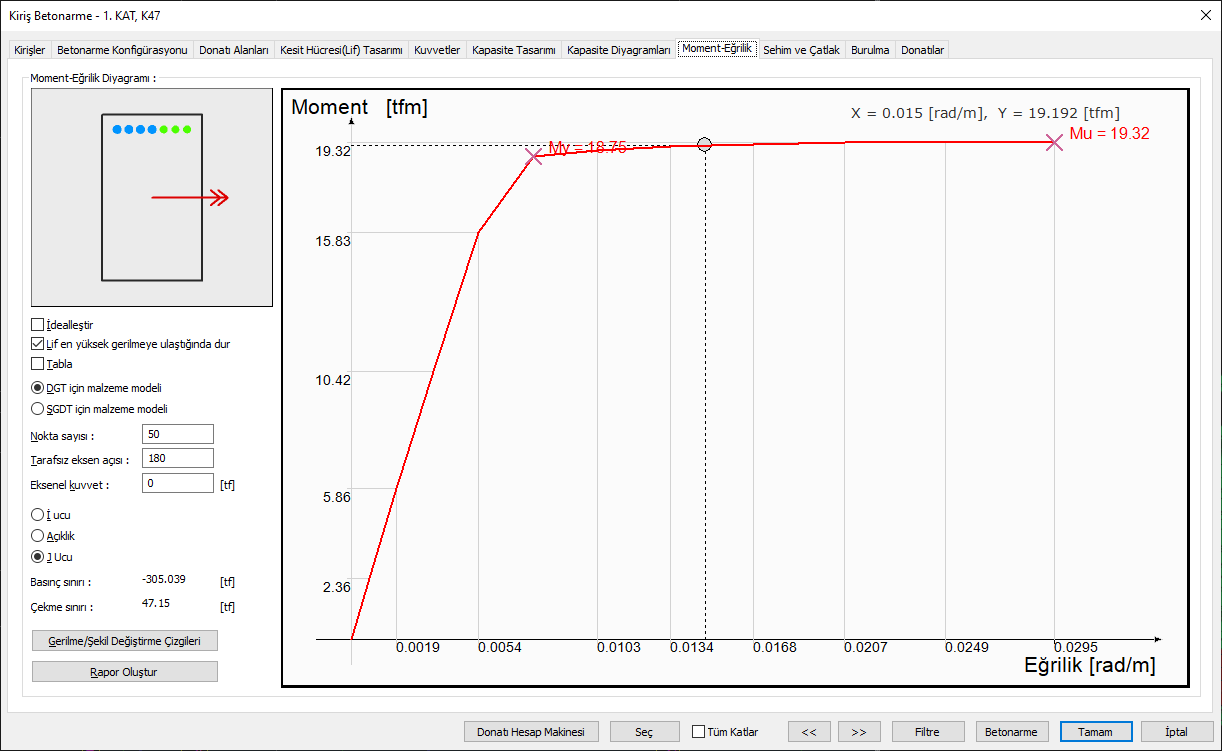

Kiriş taşıma gücü momentleri, DGT malzeme modeline göre moment eğrilik diyagramından Mu’ya karşılık gelen değerdir.
Mri(-)=12.252 tfm
Mri(+) =16.53 tfm
Mrj(-)=14.42 tfm
Mrj(+) = 19.32 tfm
Mr değerlerinden Mp değerlerinin bulunması
Mpi(-)=12.252 *1.4 =17.15 tfm
Mpi(+)= 16.53*1.4 = 23.14 tfm
Mpj(-)=14.42*1.4=20.06 tfm
Mpj(+)=19.32*1.4=27.04 tfm

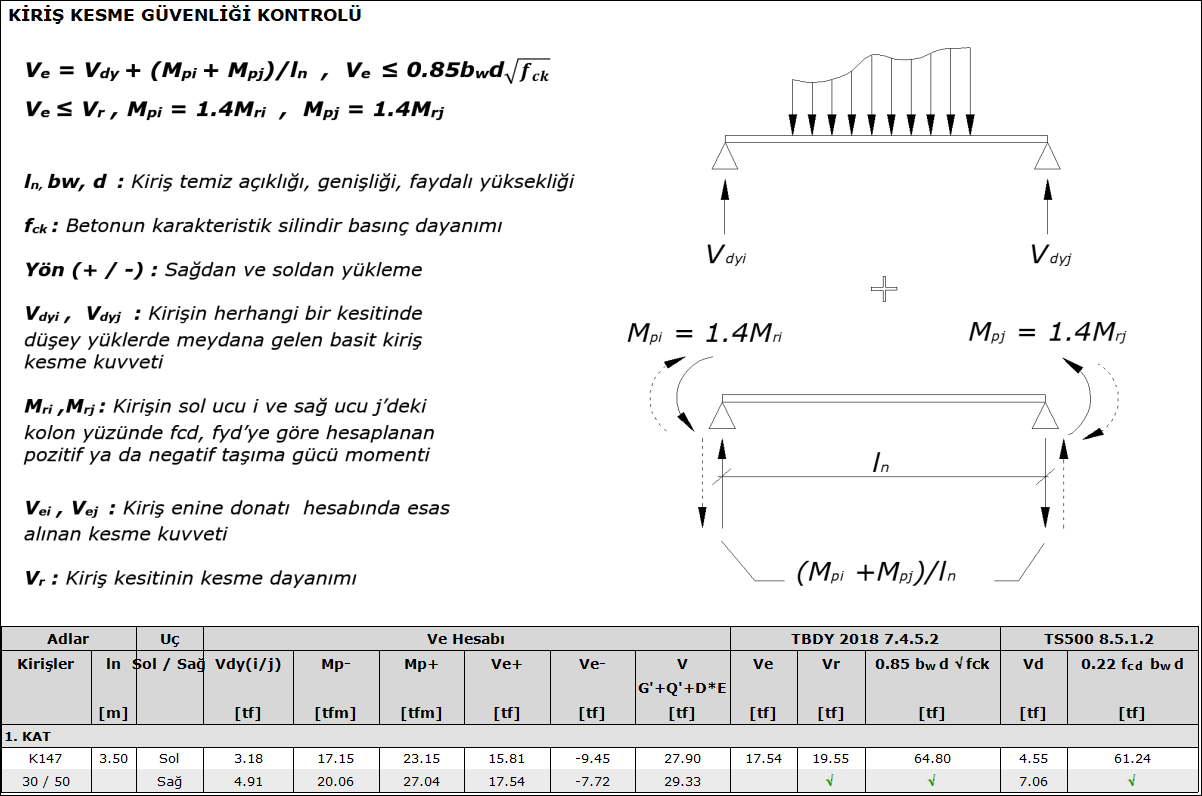

Enine donatı hesabında esas alınacak kesme kuvveti Ve’nin hesabı:
TBDY Madde 7.4.5.1 'e göre kirişlerde enine donatı hesabında esas alınacak kesme kuvveti, Ve depremin etkidiği yönler için ayrı ayrı elverişsiz sonuç verecek şekilde Denklem 7.9 ile bulunmalıdır.

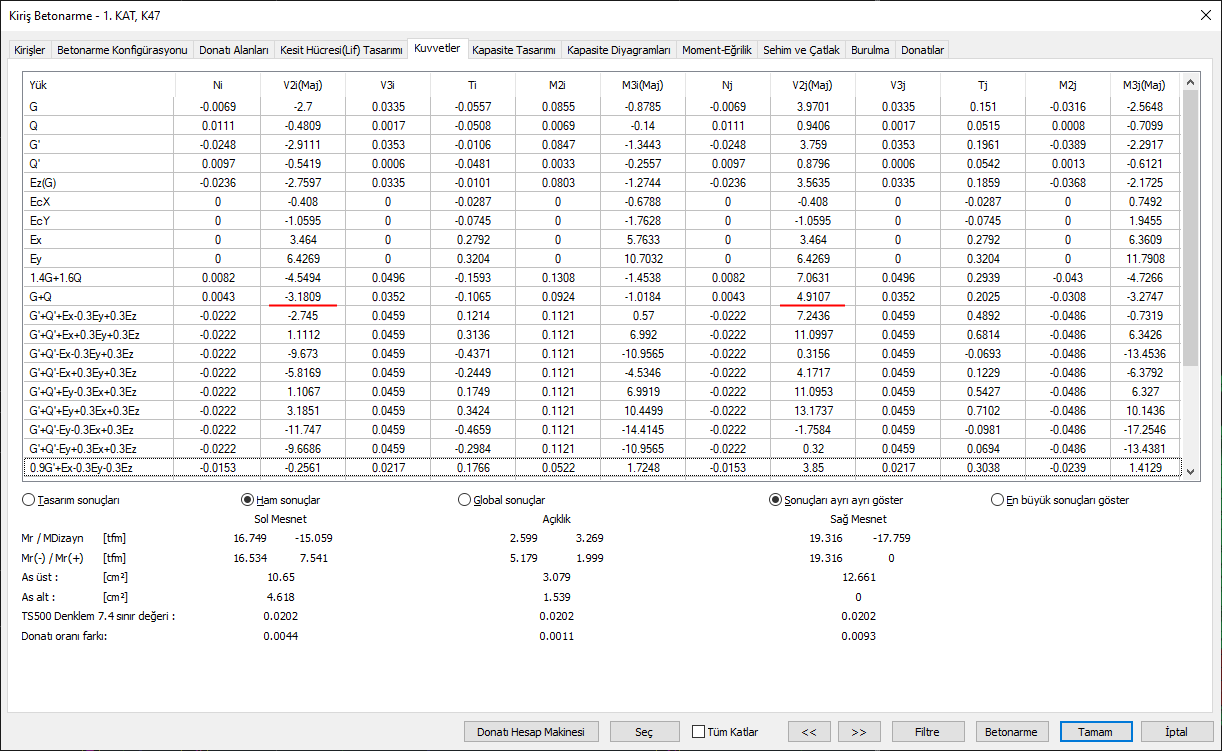

Vdy değeri sol mesnet için Vdi = 3.18 tf
Vdy değeri sağ mesnet için Vdi = 4.91 tf
En büyük Ve değerinin bulunması
Sol mesnet 1. değer → Ve = 3.18 + (17.15+27.04)/3.50 =15.81 tf
Sol mesnet 2. değer → Ve = 3.18 - (17.15+27.04)/3.50 = -9.44 tf
Sol mesnet 3. değer → Ve = 3.18 + (20.06+23.15)/3.50 =15.52 tf
Sol mesnet 4. değer → Ve = 3.18 - (20.06+23.15)/3.50 =-9.16 tf
Sağ mesnet 1. değer → Ve = 4.91 + (27.04+17.15) /3.50 =17.54 tf
Sol mesnet 2. değer → Ve = 4.91 - (27.04 + 17.15) /3.50 = -7.72tf
Sağ mesnet 3. değer → Ve = 4.91 + (20.06+23.15) /3.50 =17.25 tf
Sağ mesnet 4. değer → Ve = 4.91 - (20.06+23.15) /3.50 =-7.44 tf
En büyük Ve = 17.54 tf seçilir.
Ve = 17.84 değeri
Düşey yükler ile birlikte Dayanım Fazlalığı Katsayısı D ile artırılmış deprem etkilerinden hesaplanan kesme kuvveti, sol uç için 27.90 tf, sağ uç için ise 29.33 tf hesaplanmıştır. Bu değerler Ve = 17.54 tf’den küçük değildir. Bu nedenle donatı tasarımında kullanılacak kesme kuvveti Ve = 17.54 tf 'dir.
TBDY Madde 7.4.5.2 'ye göre, 7.4.5.1 'e göre hesaplanan kesme kuvveti, Ve, Denk.(7.10) ile verilen koşulları sağlayacaktır.
Ancak TBDY Madde 7.4.5.3 'te betonun kesme dayanımına katkısının sıfır ( Vc = 0 ) alınacaktır.
Vr = Asw/s * fywd * d = 2* 0.50 cm/ 9cm * 3.724 tf/cm2 * 455cm =18.26 tf
Vr= 18.26 tf > Ve=17.54tf olduğundan kesme güvenliği sağlanmıştır.
0.85 * 300 * 450 * kök(30) = 635495.096 N= 64.80 tf > Ve = 17.54 tf sağlanmıştır
TS 500 Şartının Kontrolü
Deprem yükü içermeyen yükleme kombinasyonlarında ise TS500 Denklem 8.7 'de verilen ve gövde betonunun ezilmesini önlemek amacıyla hesaplanan kesme kuvveti üst limiti kontrolü aşağıdaki adımlarla yapılmaktadır.
Vd<=0.22 fcd bw d

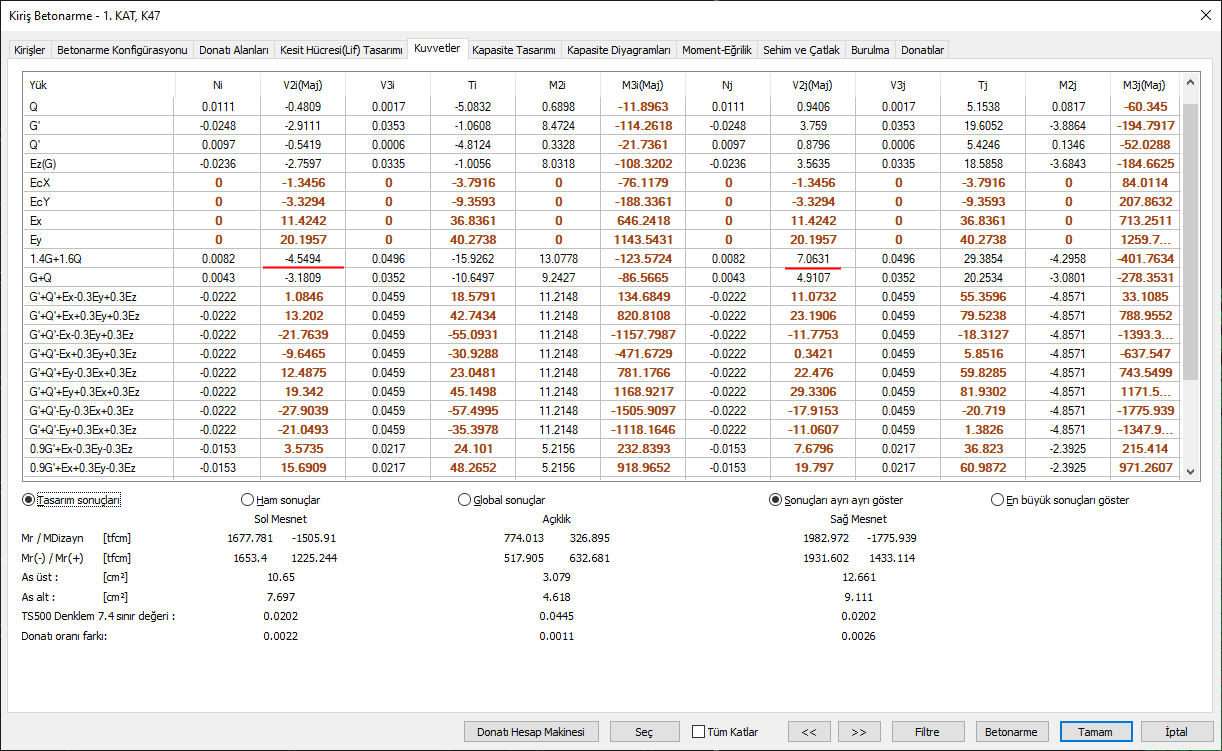

1.4G + 1.6Q yükleme kombinasyonundan ötürü kirişte oluşan kesme kuvvetleri, Vd ,
Sol ( i ) uç için Vd = 4.55 tf
Sağ ( j ) uç için Vd =7.06 tf
olarak hesaplanmıştır. Bu durumda,
0.22 * 2039.432 tf/m2 * 0.3m * 0.455m = 62.24 tf > V=7.06 tf sağlanmıştır.
