Kubbe Oluşturma
Kubbe komutu ile betonarme tasarıma ait kubbeler oluşturulur.
Kubbe Komutunun Yeri
Mimari Programda

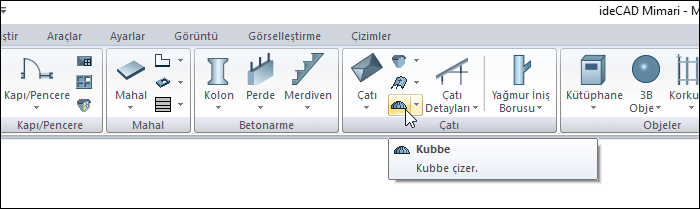

Ribbon menüde Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

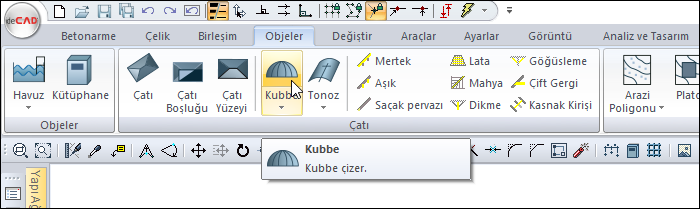

Ribbon menüde Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüde Kubbe ikonuna tıklayın.
Kubbe toolbarı açılacaktır.
Çizim alanına farenin sol tuşu ile tıklayarak kubbenin merkezini belirleyin.
Fareyi merkezden dışarıya doğru sürükleyin. Kubbenin öngörüntüsü fare imleci ile birlikte hareket edecektir.
Kubbe yarıçapını girmek için klavyeden L tuşuna basın. İmleç koordinat kutusundaki L kutucuğuna girecektir.
Buraya kubbe yarıçapı girin ve klavyeden enter tuşuna basın. Kutucuk kırmızıya dönüşecek, girilen uzunluk değerine kilitlenecektir. Çizim alanındaki kubbe görüntüsü de bu yarıçapa kilitlenecektir.

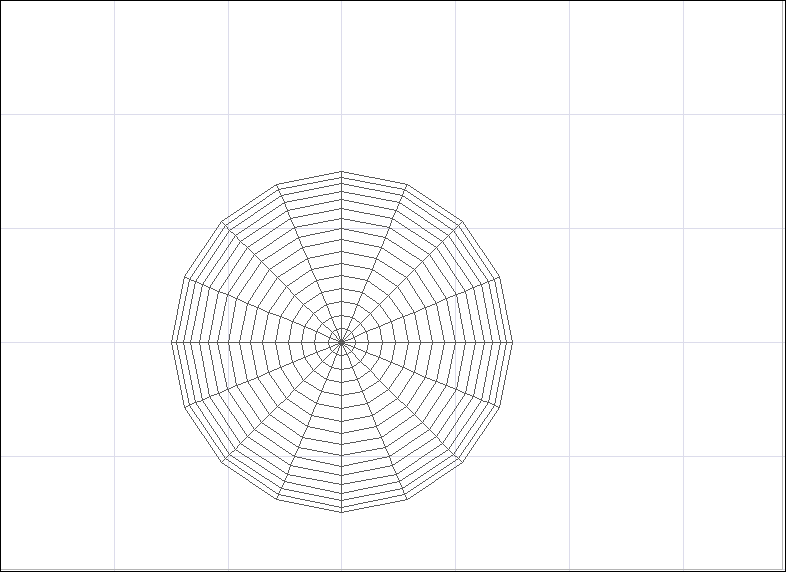

Çizim alanına farenizin sol tuşu ile tıklayın. Kubbe çizilecektir.
Komuttan çıkmak için klavyeden Esc tuşuna basın.
İşlem adımı |
|---|

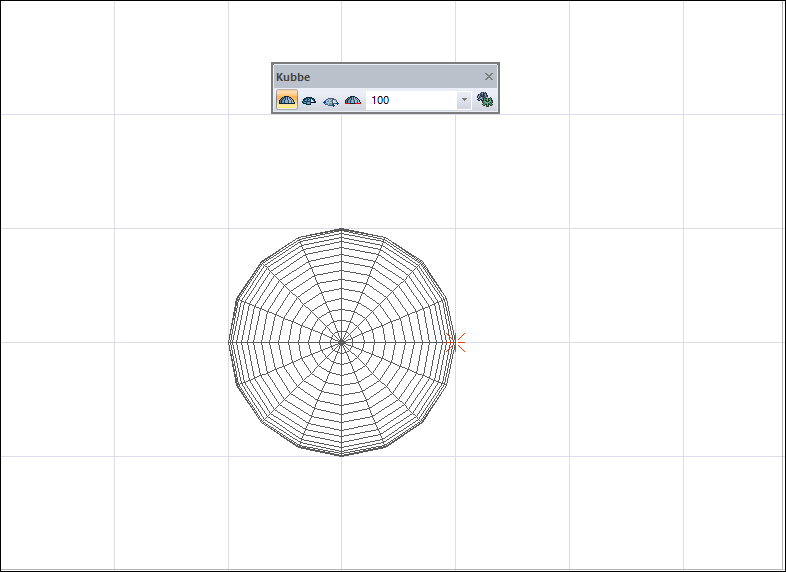

Fare sol tuşu tıklanarak kubbe merkezinin belirlenmesi ve kubbe öngörüntüsünün oluşması  |

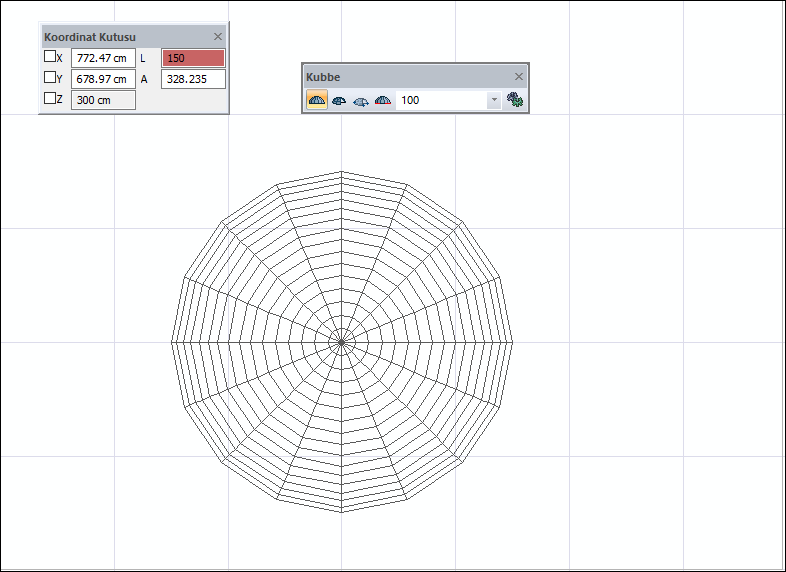

Koordinat kutusu L bölümüne 150 cm değerinin girilmesi ve Enter tuşuna basılarak kilitlenmesi  |

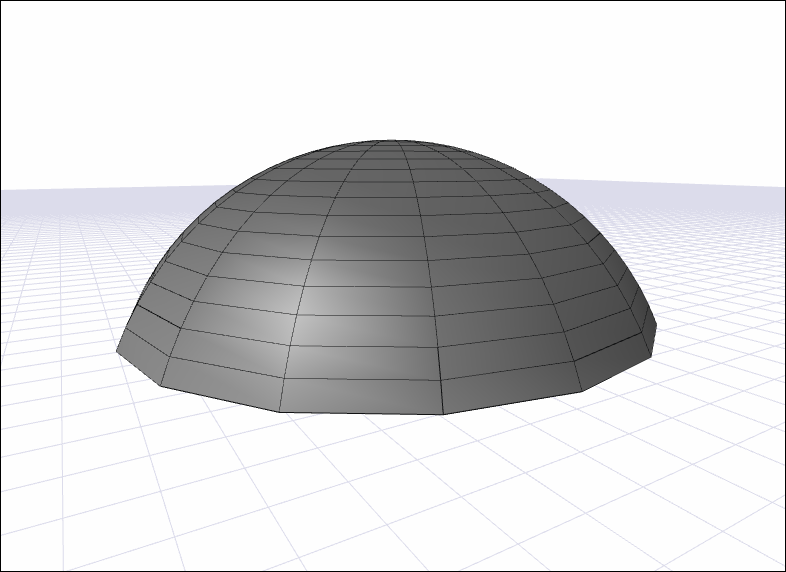

Kubbenin oluşması   |
