Kubbe Ayarları

Kubbe Ayarları komutu ile kubbe genişliği, yüksekliği, kot, parça sayısı, çizim, materyal seçimi, statik malzeme gibi ayarlarına ulaşılır.

Kubbe Ayarları Komutunun Yeri

Kubbe komutu çalıştırıldıktan sonra ekrana gelen Kubbe yardımcı toolbarında bulunmaktadır.

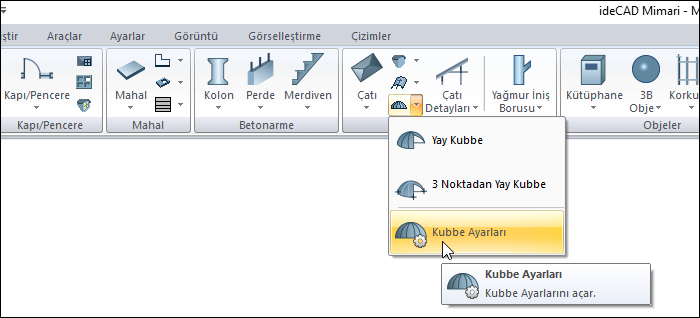

Mimari Programda

Ribbon menüde Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.

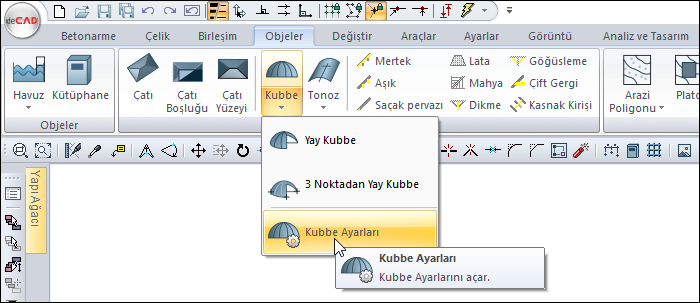

Statik Programda

Ribbon menüde Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

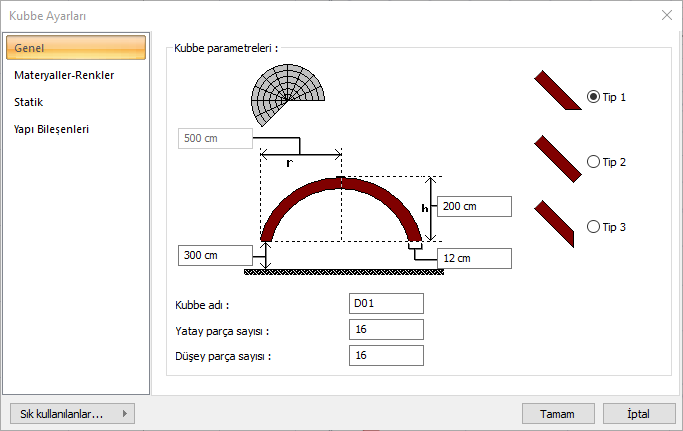

Genel Ayarlar Sekmesi

Özellikler

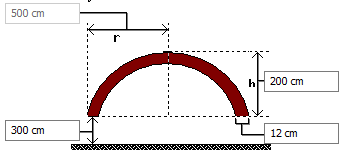

Kubbe parametreleri

Kubbe saçağının kat tabanından kotu, kubbe yüksekliği, kubbe yarıçapı, kubbe kalınlığı girilebilir. Kubbe yarıçapı sadece obje özellikleri değiştirilirken (mevcut bir kubbenin ayarlarına müdahale edilirken) aktiftir ve değiştirilebilir.

Kubbe saçak tipleri

Şekillerle gösterilen üç çatı saçak tipinden tercih edilen farenin sol tuşu ile tıklanarak seçilir.

Kubbe adı

Kubbe ismi girilir.

Yatay parça sayısı

Kubbenin kaç yatay parçadan (halka) oluşturulacağını belirler. Parça sayısı arttıkça kubbe hatları yuvarlaklaşır.

Düşey parça sayısı

Kubbenin kaç düşey parçadan (dilim) oluşturulacağını belirler. Parça sayısı arttıkça kubbe hatları yuvarlaklaşır.

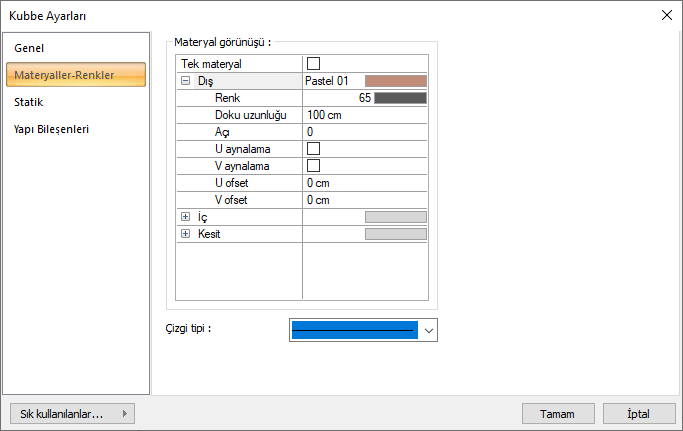

Materyaller - Renkler Sekmesi

Özellikler

Tek materyal

Tek materyal seçeneği işaretlenerek, kubbenin tüm yüzeylerinde, “Dış” da seçilen materyal kullanılır.

Dış materyal

Kubbenin dış yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır.

İç materyal

Kubbenin iç yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır.

Kesit materyal

Kubbenin kesit yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır.

Doku uzunluğu

Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili çatı üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. Her yüzey için ayrı ayrı belirlenebilir.

Açı

Doku açısı girilir.

U aynalama

Dokunun y düzlemine göre simetrisini alır.

V aynalama

Dokunun x düzlemine göre simetrisini alır.

U ofset

Dokunun x düzlemindeki hareket değeri girilir.

V ofset

Dokunun y düzlemindeki hareket değeri girilir

Çizgi Tipi

Planda kubbeyi oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir.

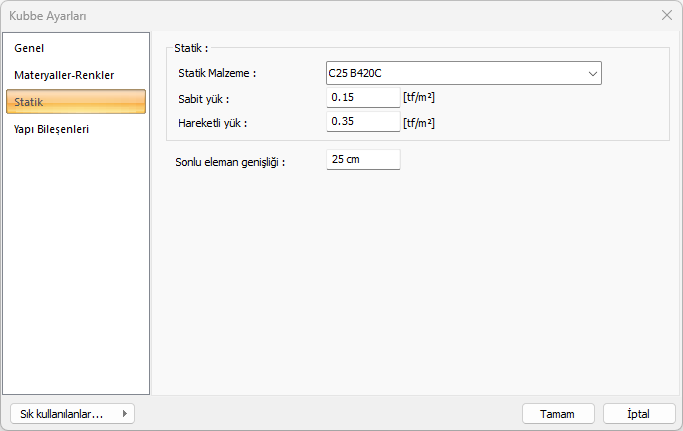

Statik Sekmesi


Özellikler

Statik malzeme

Kubbe elemanında kullanılacak statik malzemeyi listeden seçin. Statik malzeme betonarme elemanı olarak Yapı Ağacında Malzemeler altında tanımlanabilir.

Sabit yük

Kubbenin kalınlıktan oluşan betonarme ağırlığı dışındaki sabit dış yükler girilir.

Hareketli yük

Kubbenin hesabında kullanılacak hareketli yük değeri girilir.

Sonlu eleman genişliği

Kabuk hesabında esas alınacak maksimum sonlu eleman genişliğini girilir. Program kabukları yamuk formda  sonlu elemanlara bölerek analizini yapar. Sonlu eleman genişliği, bu satıra girilen değeri aşmamak kaydıyla kabuk şekline göre otomatik ayarlanır.

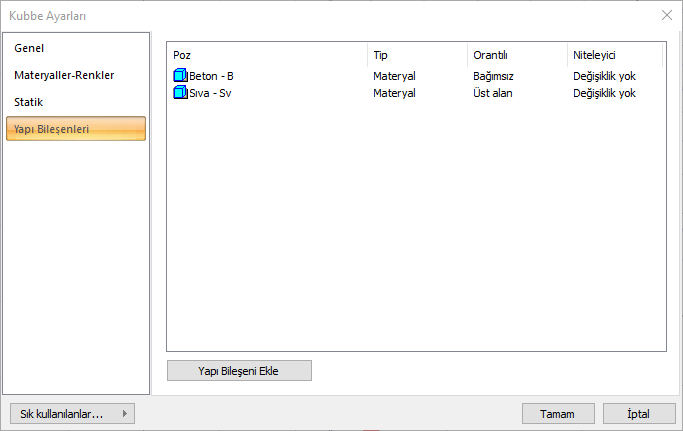

Yapı Bileşenleri Sekmesi

Yapı Bileşenleri Ekle :   Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini objeye atar.

  • Yapı bileşenleri butonunu tıklayın.

  • Bileşen Seçimi diyalogu açılacaktır.

  • Bu diyalogda, sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi tıklayın.

  • Sağ tarafta bulunan parametreleri ayarlayın.

  • Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme  ataması yapılabilir.

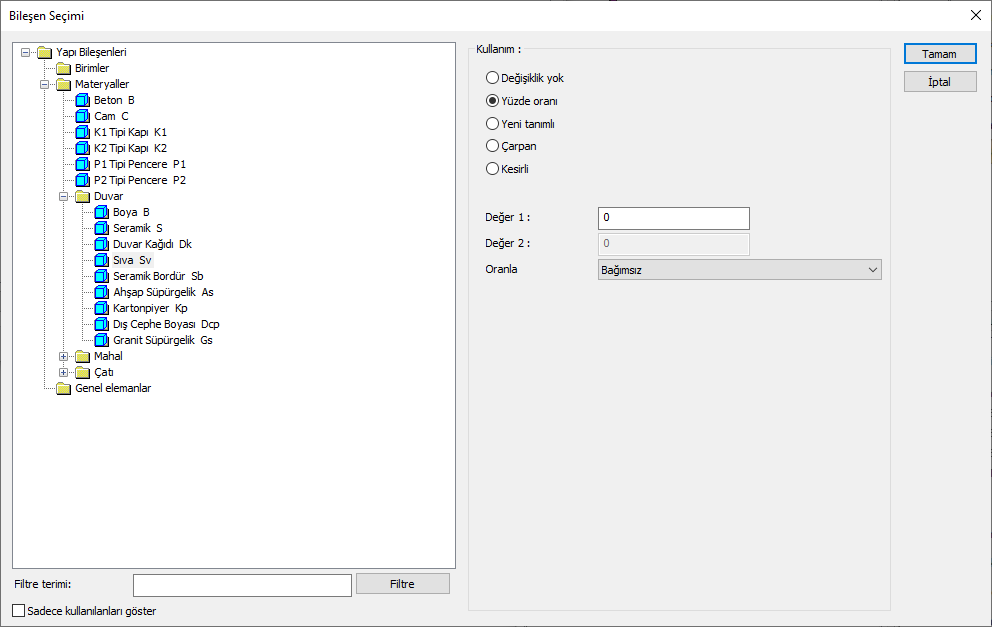

Bileşen seçimi diyaloğunda bulunan parametreler şunlardır:

Kullanım bölümünde ;

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin,  malzeme miktarı 70 ise, “Değer 1”  satırında 40 yazıyorsa, malzeme miktarı %40*70 kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın  yerine  aynı diyalogda bulunan “Değer 1”  satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar  ile  aynı diyalogda bulunan “Değer 1”  satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli : Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1”  ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe  –alana, çevreye, uzunluğa vs- , bölgeye -yan alan, üst, kenar vs- oranlanacağı belirlenir.  Oranla  liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
