Kolon boyutları 80/30
fck=30 mpa
fywk=420 mpa
beton örtüsü= 5 cm.
net beton örtüsü= 3,5 cm.
Sarılma bölgesi etriye hesabı
Ac = 30*80= 2400 cm2
Ack =(80–2*3.5)*(30-2*3.5) =1679 cm2 (Sargı donatısı içinde kalan çekirdek beton alanı)
bk=80-2*(5-0,8-0,5)=72.6 cm
kritik yönde etriye kol sayısı=5 (çiroz dahil)
Ash / s ≥ 0.3*bk*[(Ac / Ack) - 1]*(fck/fywk)
Ash / s ≥0.3*72.6*((2400/1679)-1)*(30/420)=0,667 cm2
10’luk etriye kullanıldığında gereken aralık
Gereken aralık(s) = 5 * 0,785 / 0,663=5.92 cm. → 6 cm
Yönetmelik kontrolleri:
s>5 cm
s<15 cm
s<bmin/3 = 30/3 =10 cm
s<6 fi = 6*1.4= 8.4 cm
seçilen = 6 cm
Orta bölge etriye hesabı
Asw/s > 0.3 bw * fctd/fwd
Asw/s = 0.3 * 130.322 * 80 / 372341,81 =0.084 cm2/cm
s= 5*0.78/0.084 =46cm
Yönetmelik kontrolleri:
s<=20 cm
s<bmin/2 = 30/3=10 cm
seçilen 10 cm

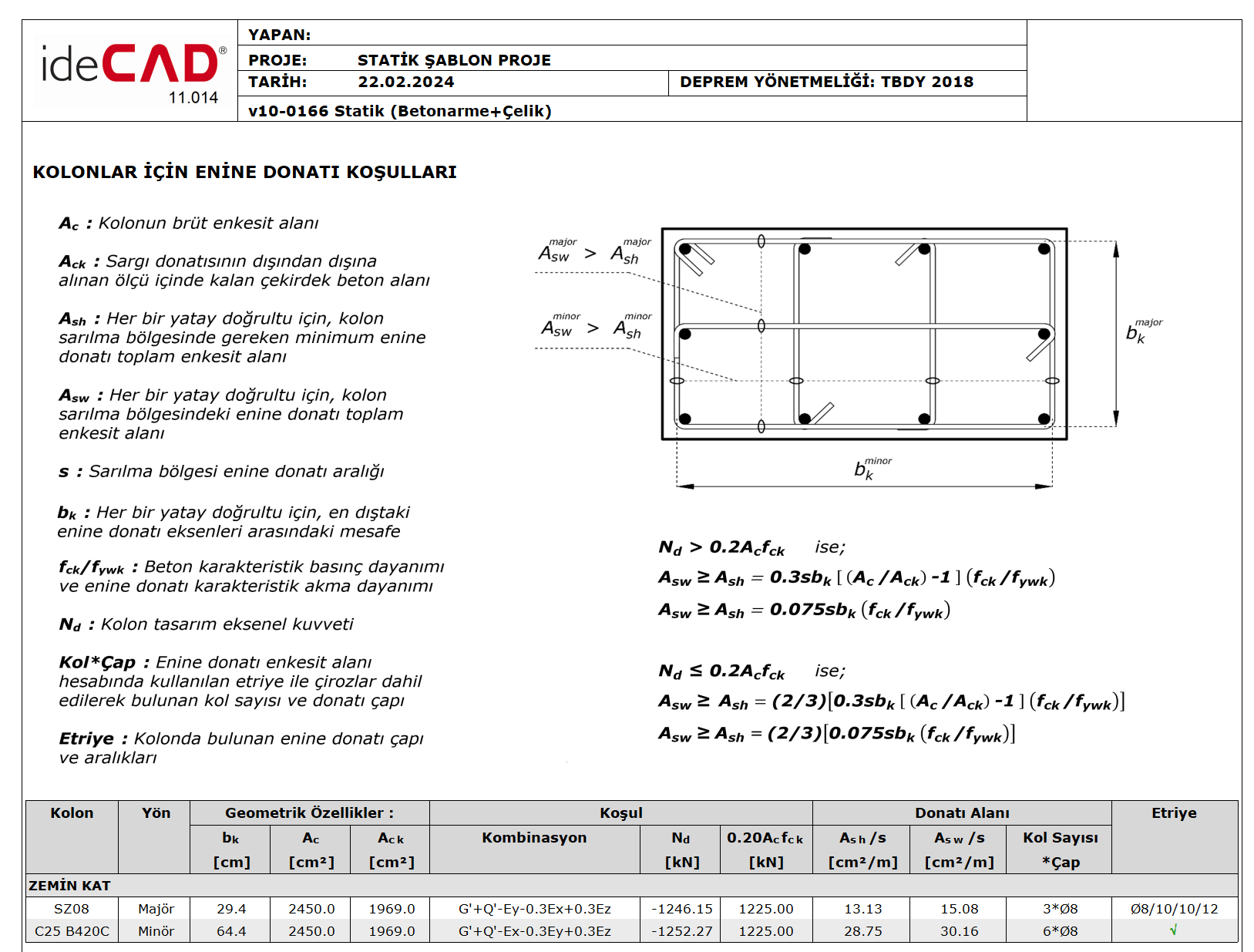

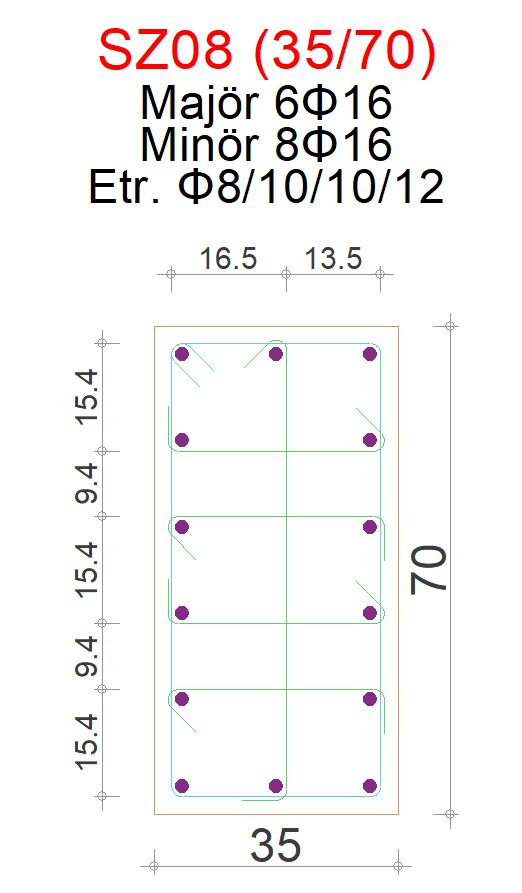

SZ02 kolonunun raporu:
