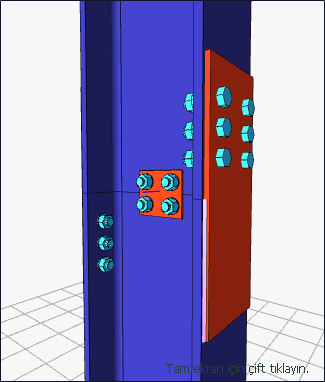

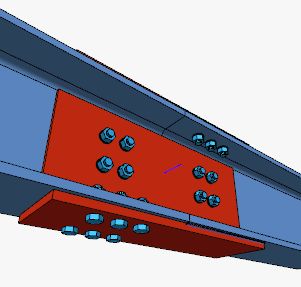

Bindirme Levhalı Kolon/Kiriş Ek Birleşimi komutu ile kolon-kiriş birleşimlerinde, bindirme levhalı ek tanımlanır.
Bindirme Levhalı Kolon/Kiriş Ek Birleşimi Komutunun Yeri

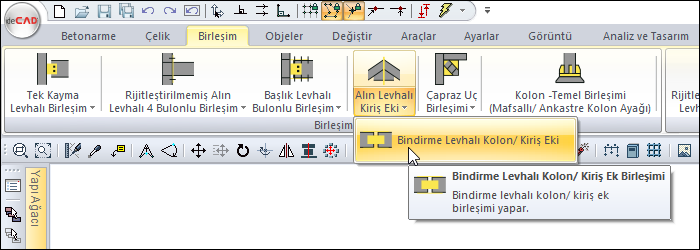

Ribbon menü Birleşim sekmesi Birleşim başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
-
Çelik menüsünden Bindirme Levhalı Kolon/Kiriş Ek Birleşimi satırını tıklayın.
-
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
-
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
-
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
-
Çelik menüsünden Bindirme Levhalı Kolon/Kiriş Ek Birleşimi satırını tıklayın.
-
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
-
Bindirme levhalı kolon/kiriş ek birleşimi ayarları diyaloğu açılacaktır.
-
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Bindirme Levhalı Kolon/Kiriş Ek Birleşimi Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Bindirme Levhalı Kolon/Kiriş Ek Birleşimi Ayarları Diyaloğu

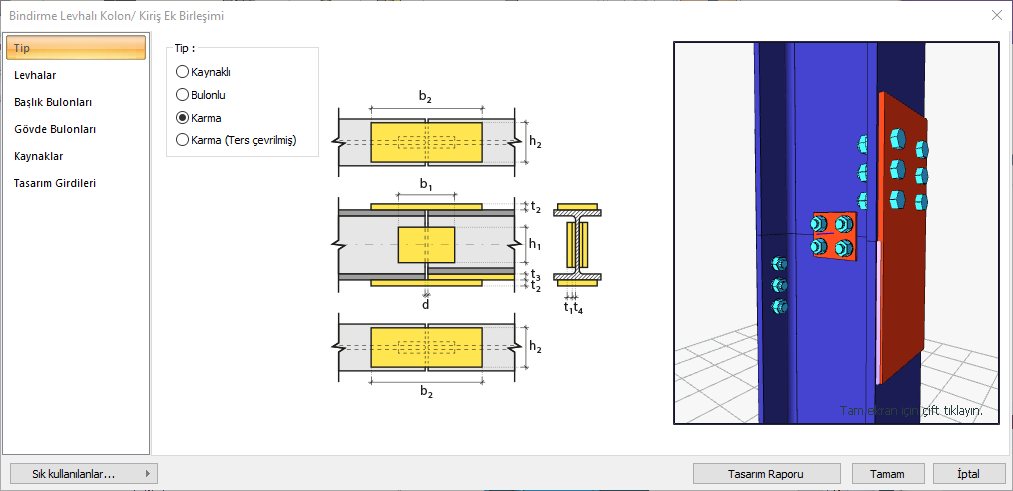

Tip Sekmesi
|
Özellikler |
|---|
|
Tip
Bağlantı için kaynaklı, bulonlu, karma ya da karma (ters çevrilmiş) bağlantı tiplerinden biri seçilir. |
|
Şematik çizim
Birleşim şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

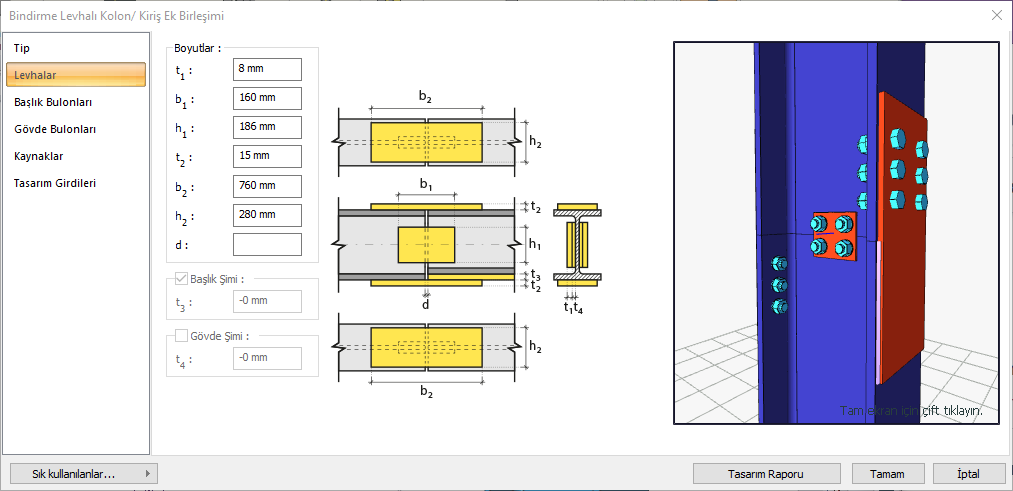

Levhalar Sekmesi
|
Özellikler |
|---|
|

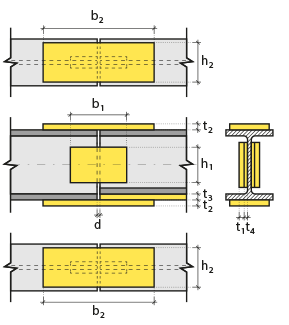

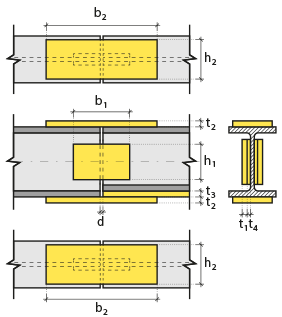

Boyutlar
Levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Başlık şimi
Şim, bulonlu birleşimlerde bağlanacak elemanlar arasına yerleştirilen bir levhadır. Şim yapılacaksa seçenek işaretlenir ve t3, kalınlık değeri verilir. |
|
Gövde şimi
Şim, bulonlu birleşimlerde bağlanacak elemanlar arasına yerleştirilen bir levhadır. Şim yapılacaksa seçenek işaretlenir ve t4, kalınlık değeri verilir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

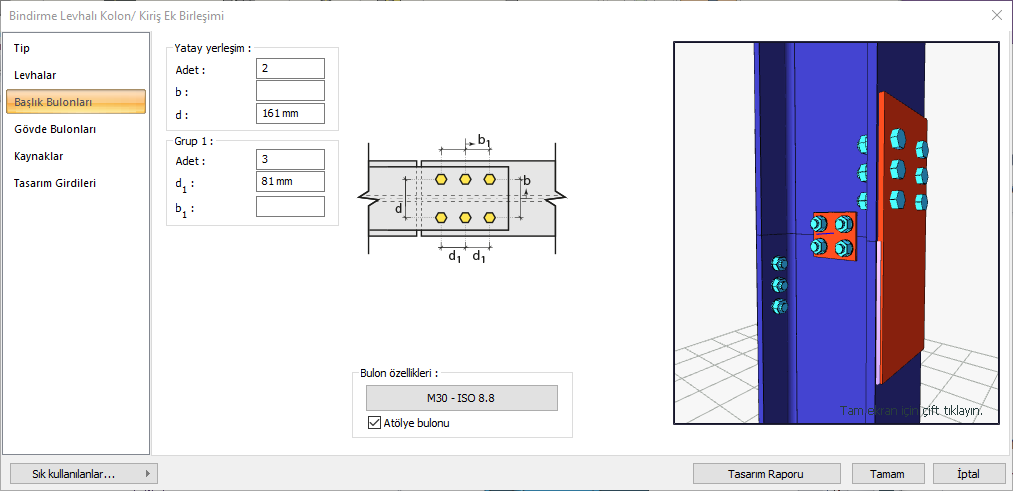

Başlık Bulonları Sekmesi
|
Özellikler |
|---|
|
Yatay yerleşim
Bulonların yatay yerleşim uzaklık değeri ve sayısı girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 1
Bulon uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|
Şematik çizim
Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

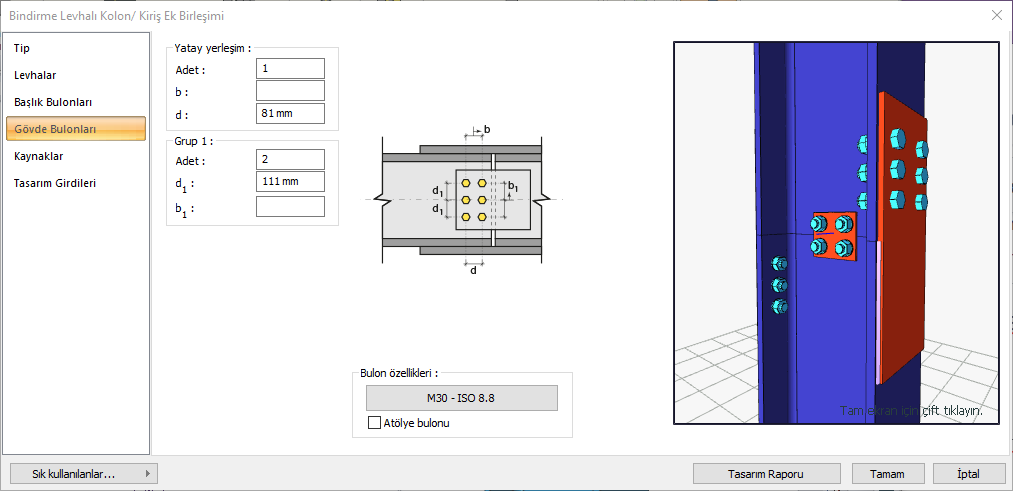

Gövde Bulonları Sekmesi
|
Özellikler |
|---|
|
Yatay yerleşim
Bulonların yatay yerleşim uzaklık değeri ve sayısı girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 1
Bulon uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|
Şematik çizim
Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

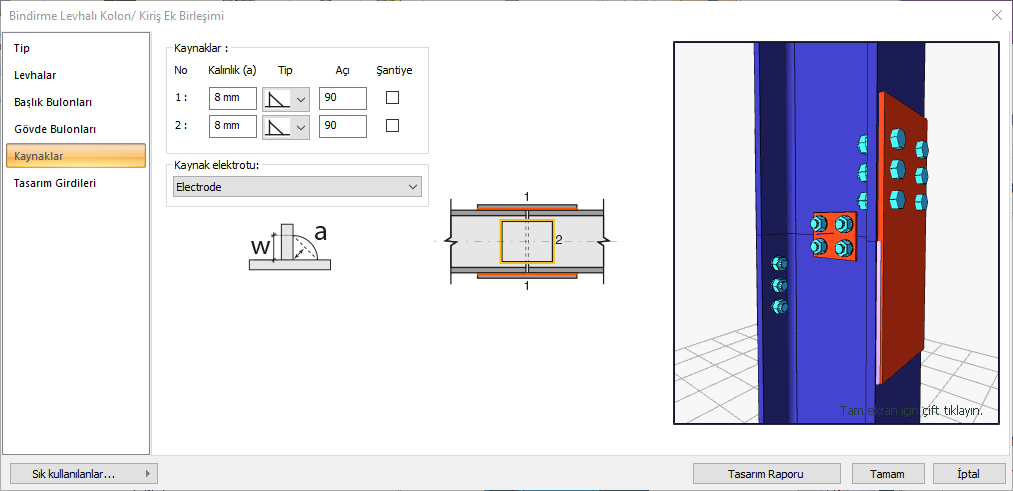

Kaynaklar Sekmesi
|
Özellikler |
|---|
|

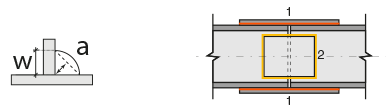

Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|
Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

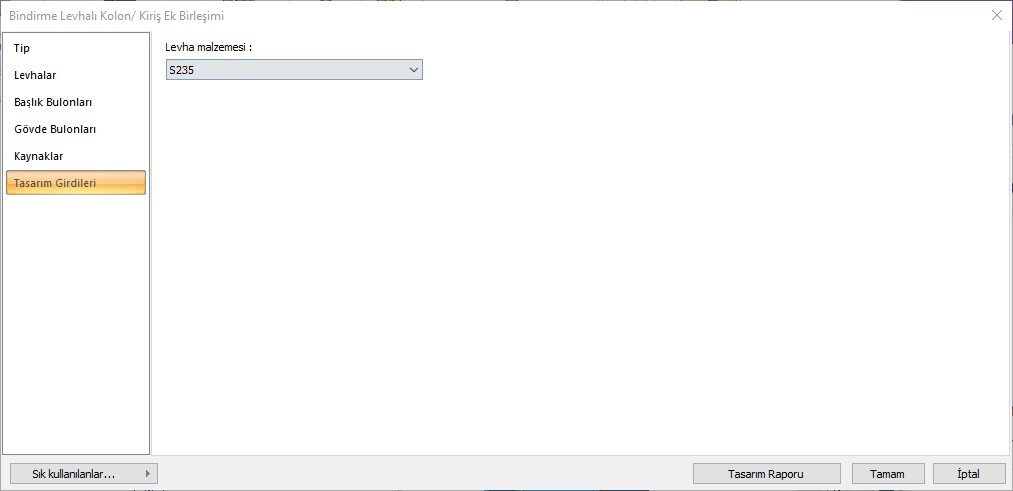

Tasarım Girdileri Sekmesi
Tasarım girdilerinde levha malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
